KN95口罩手动压合成型封边设备

　　这套压合作业工装主要面向KN95折叠口罩的鼻梁条封边、边缘热压合工序，在中小型口罩生产车间、防疫物资临时扩产线、个体防护用品加工作坊中都有广泛适配场景，属于半自动化的工位级加工设备，不需要搭建整条连续自动化产线即可独立完成单工位的口罩压合作业，对于小批量多批次的口罩生产排产灵活性极强，产线调整时不需要改动全线布局，单独移位即可匹配不同工段的作业需求。

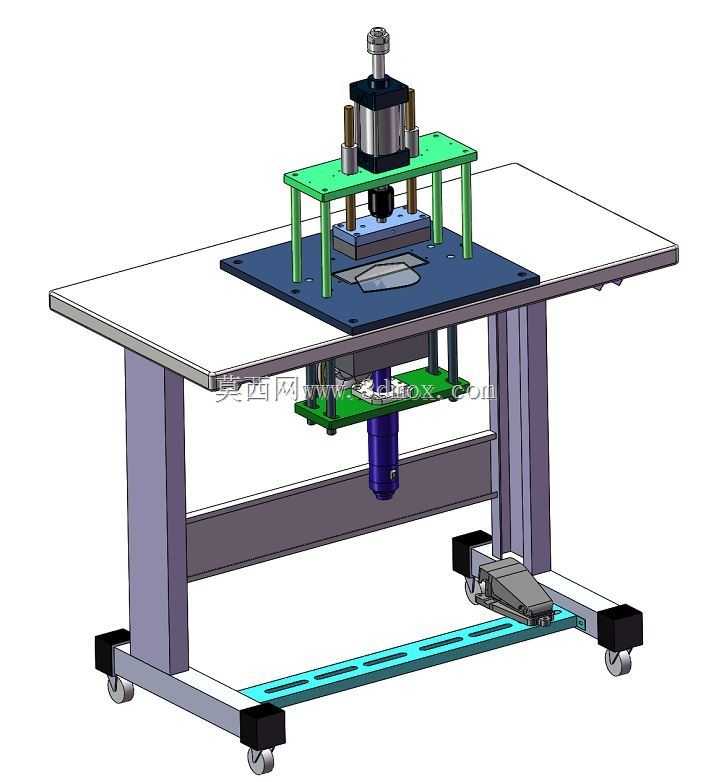

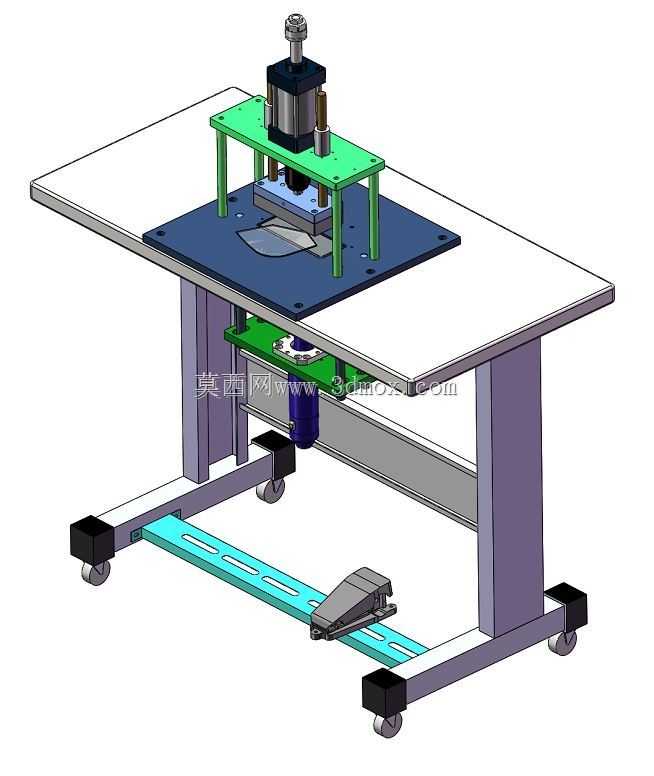

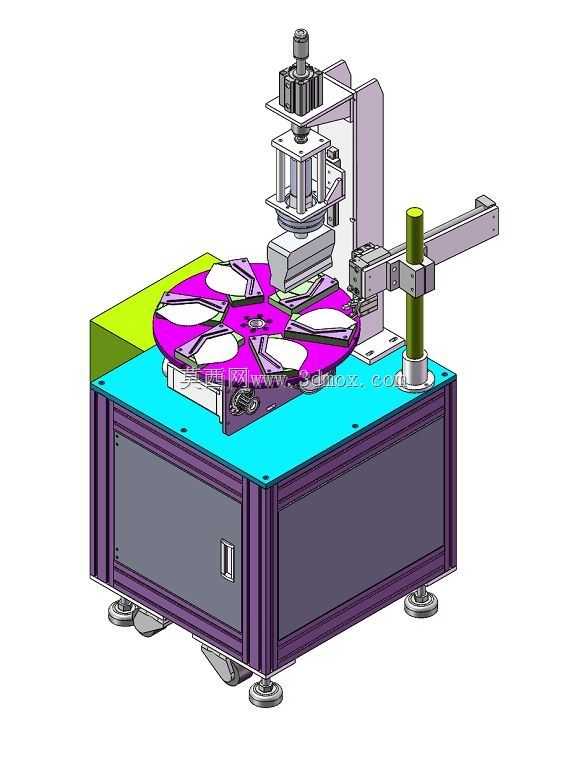

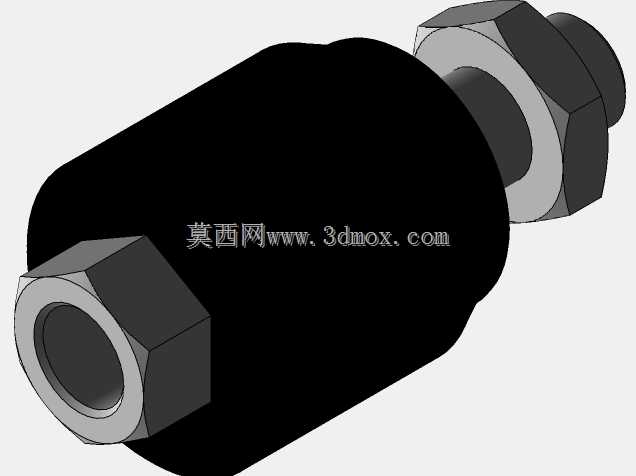

　　设备整体采用台式立架结构，底部为带移动脚轮的方管焊接底架，四根立式支撑柱承托上方的水平工作台面，工作台面采用加厚钢板加工，平面度经过铣削处理，保证压合模具安装后上下模的平行度误差控制在0.15mm以内，避免压合过程中出现局部封边不实、口罩边缘压穿的不良问题。底架的横向连接梁上预留了多组安装孔位，既可以固定气动控制元件的安装阀板，也可以根据车间工位排布需求加装置物拖板，放置待加工的口罩半成品或者成品周转盒。底架四个支脚位置配置了带刹车的万向脚轮，设备转场时不需要吊装，单人即可推动移位，到位后锁死脚轮即可固定工位，不需要额外打地脚螺栓固定，对车间地面的适配性很强，不管是环氧地坪还是水泥地面都可以直接布置。

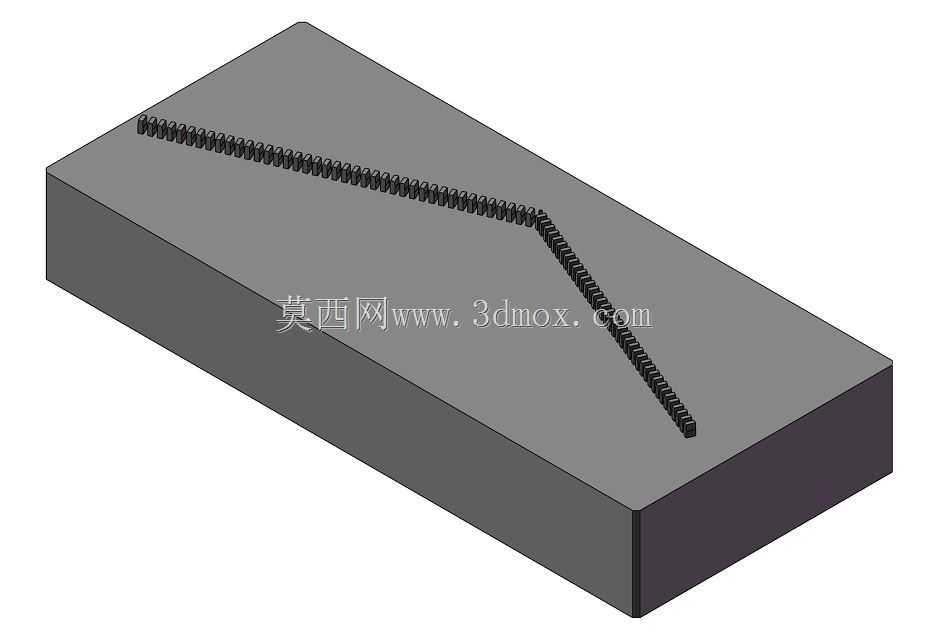

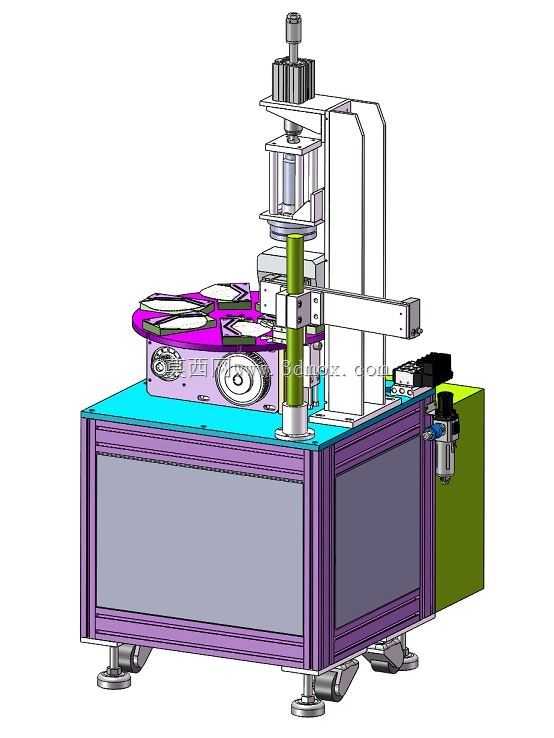

　　压合执行机构采用上下双工位布局，工作台面上方设置上压装模组，台面下方对应位置设置下托举模组，两组模组的动力源均采用标准气缸驱动，上方气缸竖直安装在顶部的绿色安装立板上，气缸活塞杆端部连接上模安装板，模具通过内六角螺丝锁紧在安装板上，更换不同规格的口罩压合模具时只需要拆装四颗固定螺丝即可完成换模，换模耗时不超过十分钟，适配不同尺寸的KN95口罩版型生产需求。下方气缸竖直朝上安装在工作台下方的下层安装板上，活塞杆穿过工作台面的预留通孔连接下模托板，压合作业时上下气缸同步动作，从口罩的上下两面同时施压，压合力分布均匀，不会出现单侧施压导致的口罩片移位、褶皱错位问题。气缸的导向配置了四根线性导柱，导柱两端分别固定在上下两层安装板上，活动板沿导柱做直线升降运动，完全避免气缸活塞杆承受径向载荷，大幅延长气缸的密封件使用寿命，长期高频作业也不会出现活塞杆卡滞、跑偏的问题。

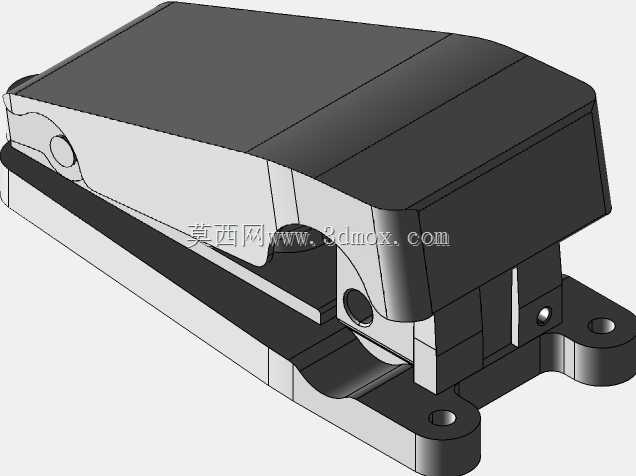

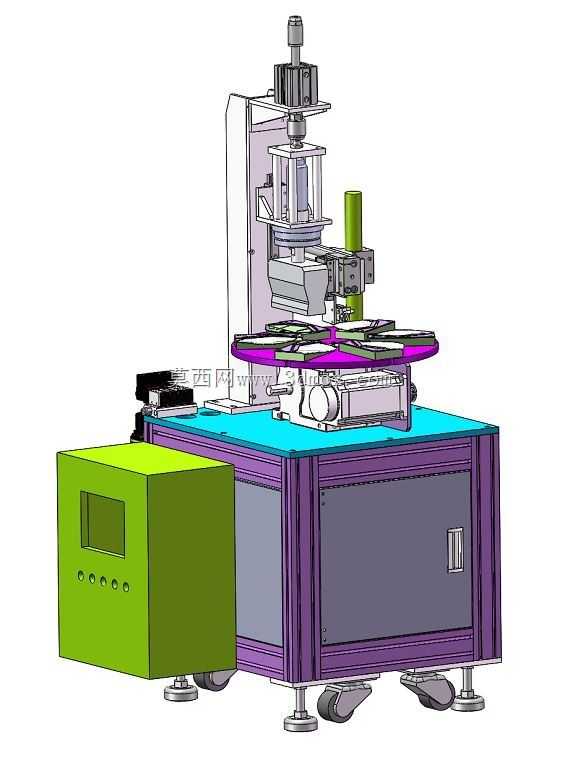

　　设备的动作触发采用脚踏阀控制，脚踏开关放置在底架前方的地面位置，作业人员双手可以完全用来取放口罩片，踩下脚踏阀后气缸执行下压动作，保压时长可以通过气动回路中的节流阀进行调节，适配不同厚度的口罩无纺布、熔喷布材料的热压封边需求，压合完成后气缸自动回升复位，作业人员即可取出成品、放入下一片待加工口罩，整个作业循环动作流畅，单人即可操作，不需要额外配备辅助人员。气动回路的所有电磁阀、节流阀、消音器都集中安装在工作台下方的阀组安装板上，气管采用快插接头连接，后期维护时排查管路故障非常便捷，车间气源接入设备进气口即可投入使用，不需要复杂的接线调试，常规车间0.5-0.7MPa的压缩空气气源即可满足设备的动力需求。

　　从安装边界尺寸来看，设备工作台面的高度按照人体工程学站姿作业设计，台面距离地面高度约750mm，作业人员站立操作时手臂自然放置在台面上取放物料，长时间作业不容易产生疲劳。设备整体的占地面积约1.2米长、0.8米宽，车间布置时单台设备只需要预留1.5平方米左右的工位空间，设备左右两侧预留300mm以上的操作空间即可满足物料周转需求，多台设备并排布置时可以共用气源主管路，批量扩产时的管线布置非常便捷。结构建模过程中所有钣金件、焊接机架、机加工板件、标准气缸、导柱、脚轮、脚踏阀都按照实际采购件的真实尺寸绘制，装配关系完全还原实际设备的装配逻辑，运动部件的行程预留了足够的安全间隙，压合上下模的合模间隙可以通过安装板处的调节螺栓进行微调，结构设计人员可以直接在该三维模型基础上修改模具版型、调整气缸行程参数，快速衍生出适配不同规格防护口罩的压合设备，也可以作为半自动工位工装的设计参考，移植到其他片状柔性材料的压合、封边、烙印工序中使用。
