桶装液体多工位灌装生产线

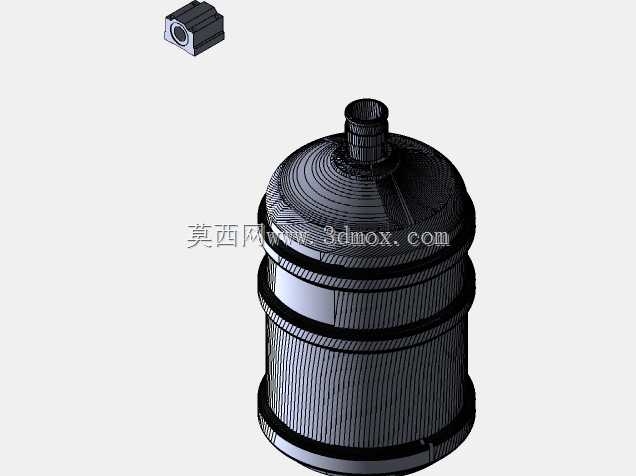

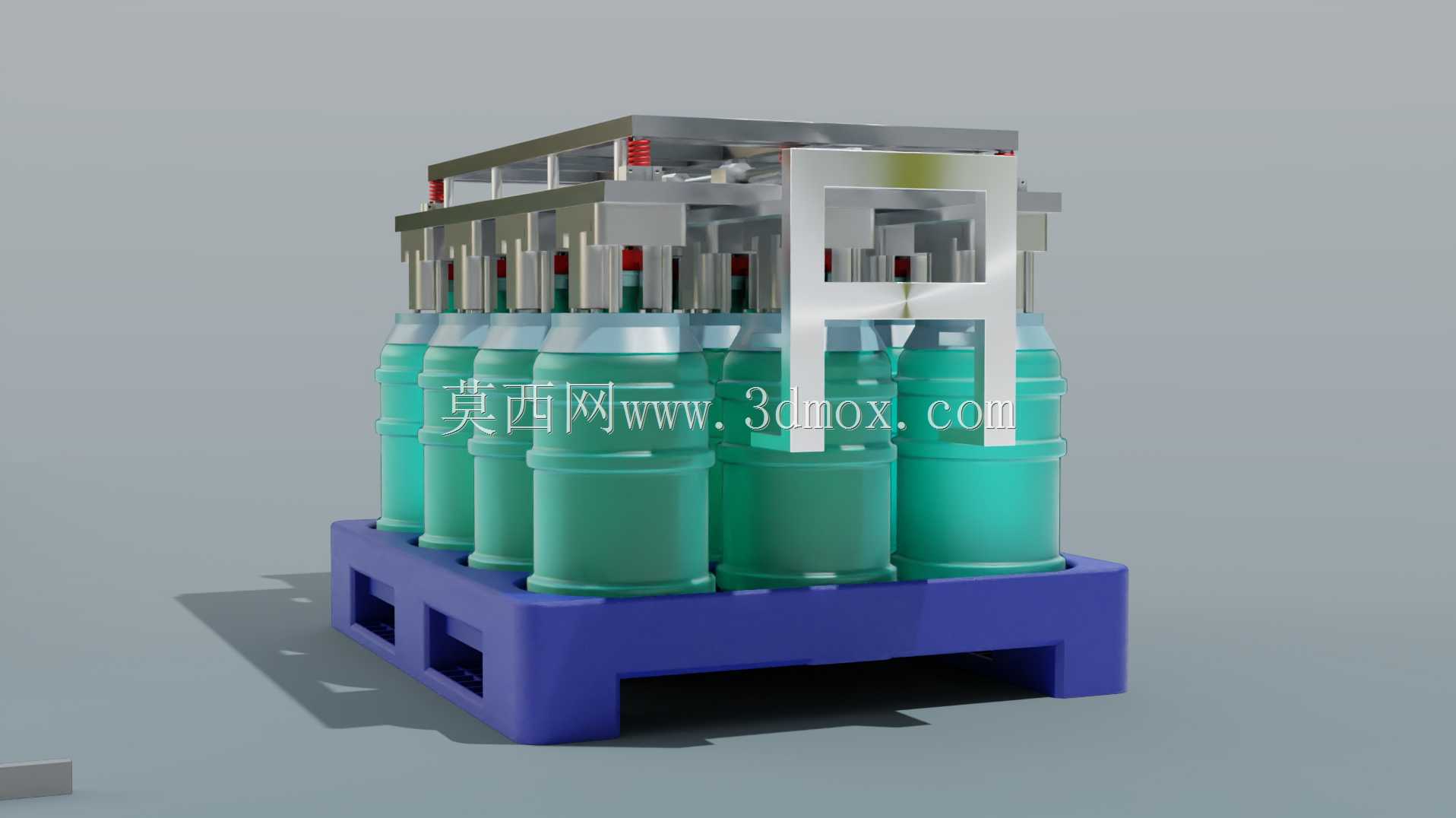

　　该套桶装液体灌装设备面向大容量容器的连续化灌装作业，常见于化工溶剂、饮用水、车用尿素、工业清洗剂以及食品级液体的后段包装环节。产线以标准托盘作为容器承载单元，托盘上按矩阵排布大容量桶体，灌装主机横跨托盘上方布置，通过多组并行灌装头同步下行，对整托桶体实施定容或定重灌装，相比单桶逐个人工上料、对位、灌装的作业方式，能够显著减少搬运频次与人工干预，同时保证各桶灌装量的一致性。

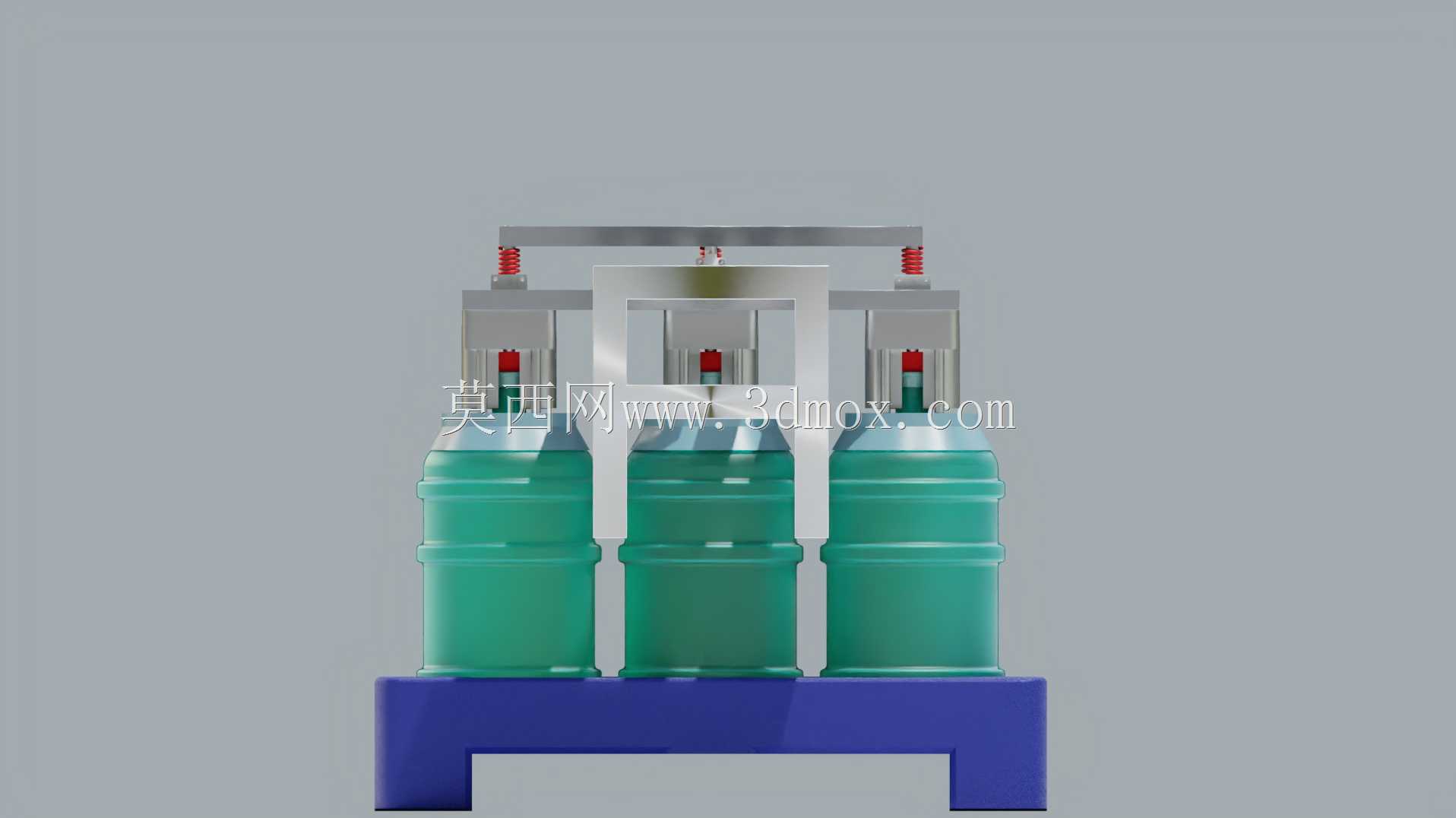

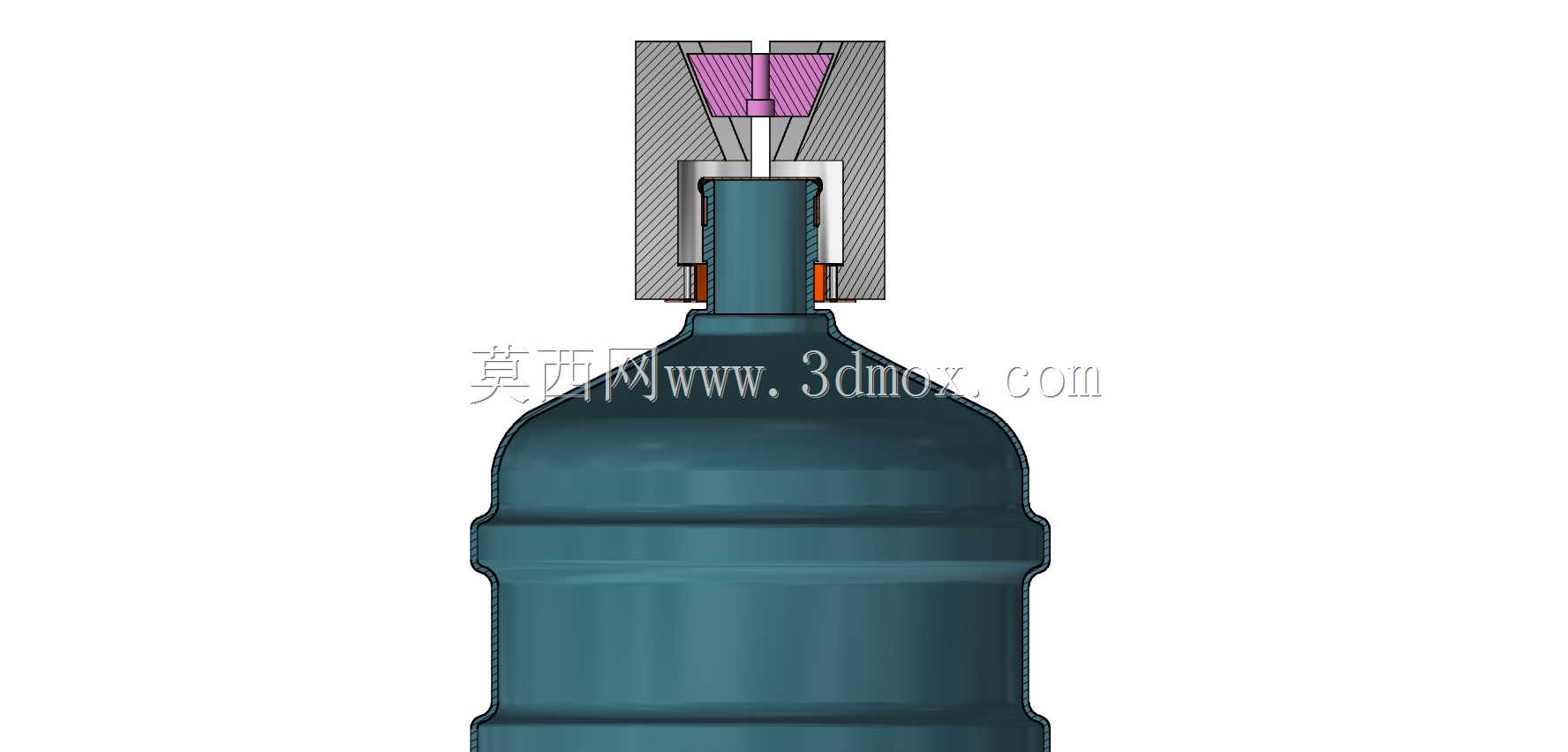

　　从现场布置角度看，设备主体由顶部机架、灌装阀组、升降导向机构、桶口定位结构、托盘承载区以及外围防护框架组成。顶部横梁承担灌装管路、阀组和驱动元件的安装载荷，立柱沿托盘两侧或四角延伸，形成稳定的门架式空间；灌装头沿横梁方向等距布置，间距与托盘上桶体的排布节距严格对应。桶体进入工位后，灌装头通过升降机构靠近桶口，部分结构可设置导向套或抱口件，使阀口与桶口中心对齐，避免灌装过程中液体飞溅、外溢或蒸汽外泄。

　　托盘区域采用低位承载设计，叉车或托盘输送线可将满桶、空桶整托转运至灌装位。承载底座需要兼顾叉车进叉方向、托盘支撑面和设备固定边界，底座下方保留足够的叉齿空间，周边则布置检修通道。对于需要与前后段连线的场合，该工位可接入辊筒输送、链条输送或步进式输送机构，托盘到位后由阻挡器定位，再由夹紧机构限制桶体和托盘的横向位移；若采用离线作业方式，也可直接由叉车将托盘放入固定工位，设备完成灌装后整托转出。

　　灌装功能的实现依赖流体管路、控制阀、计量单元和执行机构的协同。液体经主输送管进入分配管，再由各支路灌装阀控制通断；多工位同时作业时，管路设计需关注各支路压损均衡，避免靠近供液端的阀组流量偏大、末端阀组流量不足。灌装阀可根据物料特性选择自流阀、活塞阀、流量计式阀或称重反馈式阀：流动性好、泡沫少的液体可采用直流式灌装；易起泡沫或易挥发物料则适合底灌、缓速灌装或两段式灌装，即先大流量快速充注，接近目标量时转为小流量补料，以提高计量精度并减少溢桶风险。

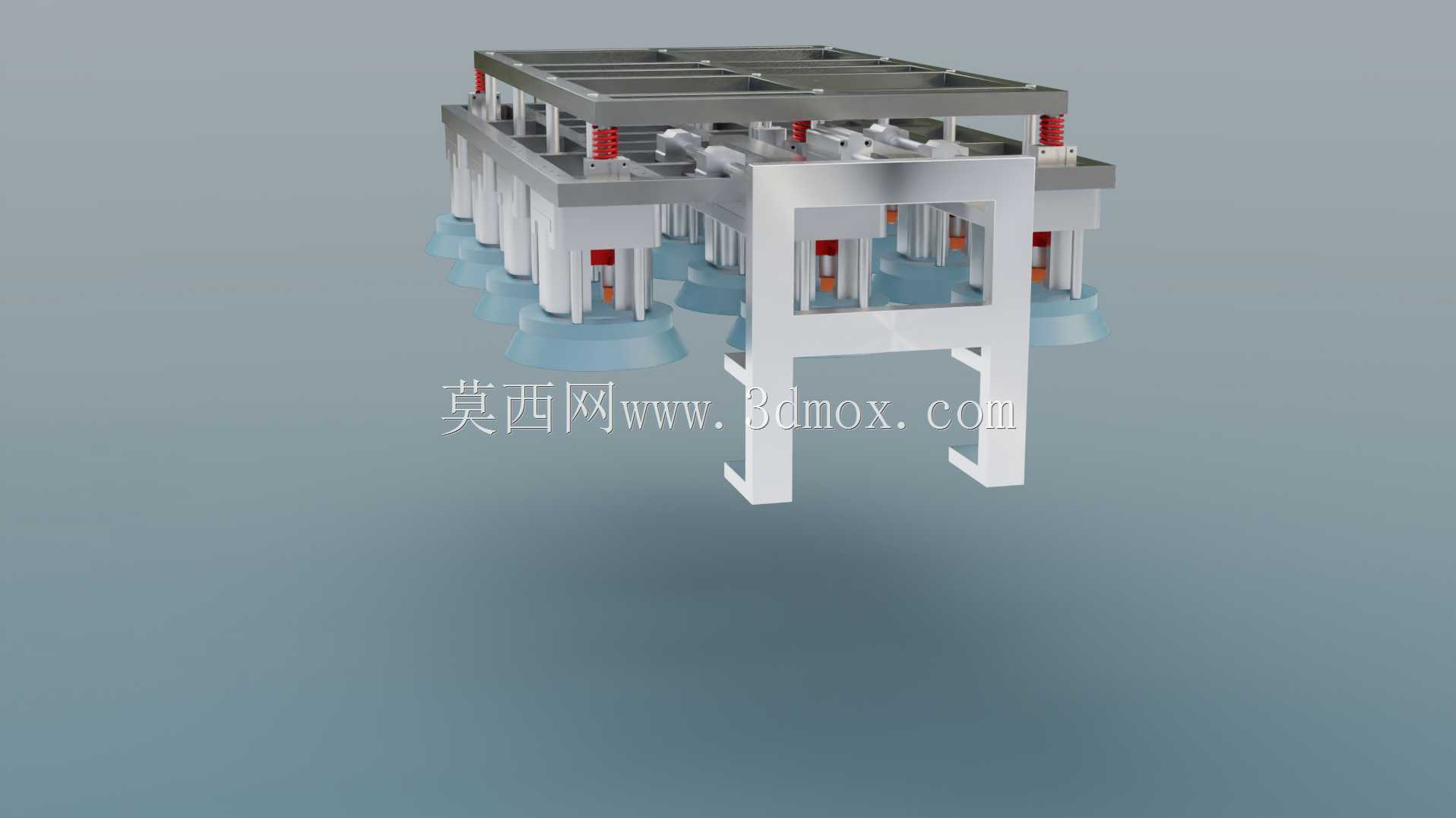

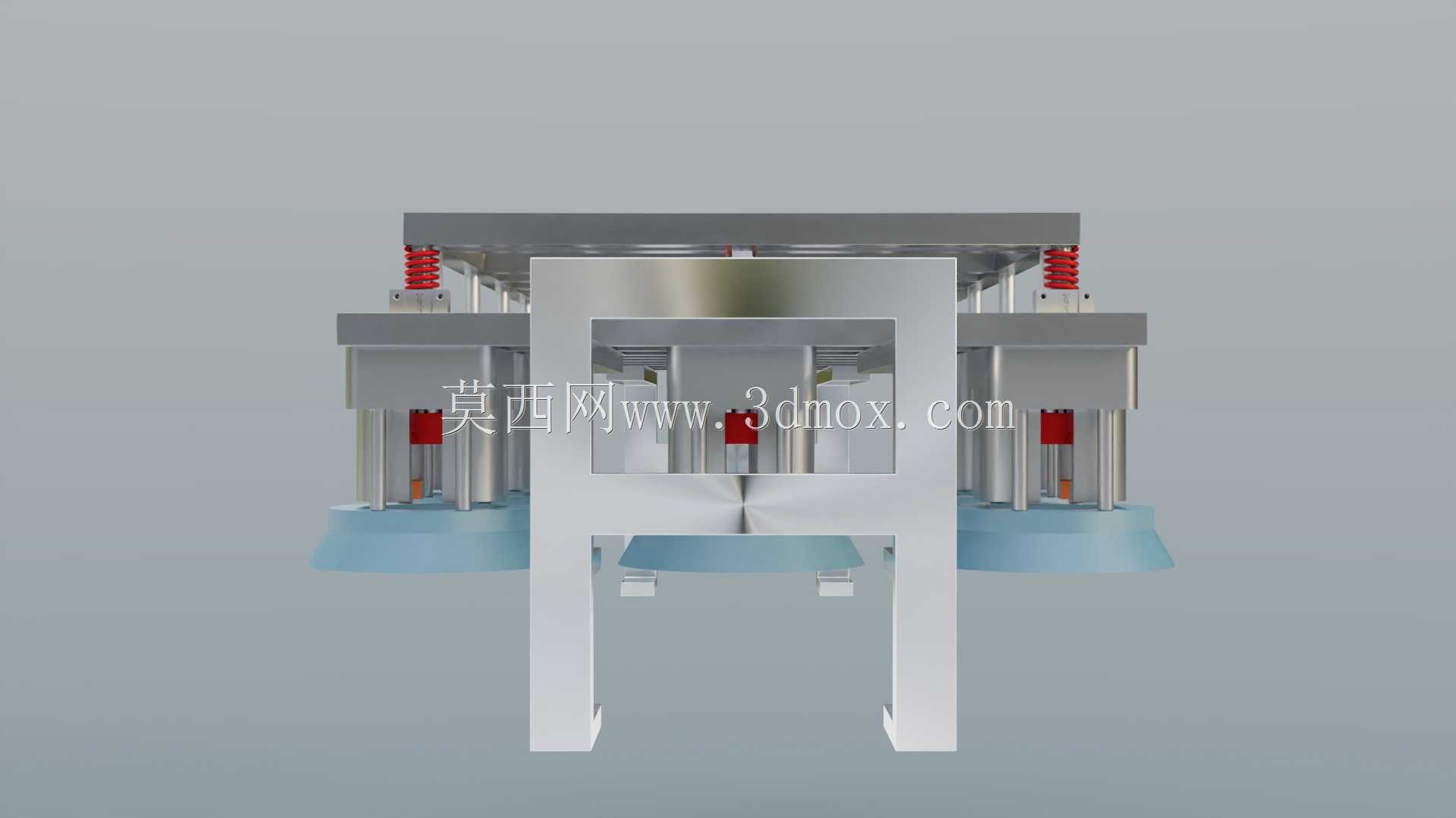

　　升降与导向结构是保证设备稳定运行的关键。灌装头的上下动作通常由直线导向件配合气缸、电缸或伺服提升机构完成，导向轴、滑块和安装板需要保持足够刚度，防止多组阀头同步动作时出现偏摆。机架顶部可设置缓冲或弹性补偿元件，当桶口高度存在轻微误差时，阀口仍能可靠贴合或进入桶口。对于腐蚀性物料，接触液体的管路、阀门和密封件需按介质特性选用耐蚀材料；对于食品或医药相关液体，则应优先考虑易拆卸、易清洗的管路布局，便于定期冲洗、灭菌和更换密封件。

　　结构建模时需要重点校核三类边界：其一是容器包络边界，桶体直径、高度、桶口位置以及托盘外形决定了灌装头间距和机架净空；其二是运动边界，阀头升降行程、管路弯曲半径、维护时门板或防护件开启范围都不能与桶体、托盘发生干涉；其三是安装边界，设备底脚、输送线高度、叉车通道和外部供液接口需要在厂房布局阶段统一协调。若桶型规格发生变化，可通过更换定位件、调整灌装头间距或切换程序参数实现兼容，但主机横梁的开孔和阀组安装位应在设计初期预留调节余量。

　　整机控制逻辑通常围绕托盘到位、桶口确认、阀头下降、供液启动、计量反馈、阀口关闭、提升复位和托盘释放等步骤展开。多工位并行并不意味着所有阀头必须完全同步，实际生产中可根据每个桶的计量信号独立关闭对应阀门，从而补偿来料压力波动和桶体容积差异。设备外围应设置防滴漏收集槽、积液盘和冲洗接口，灌装结束后阀口残留液体可集中收集，避免污染托盘和地面。

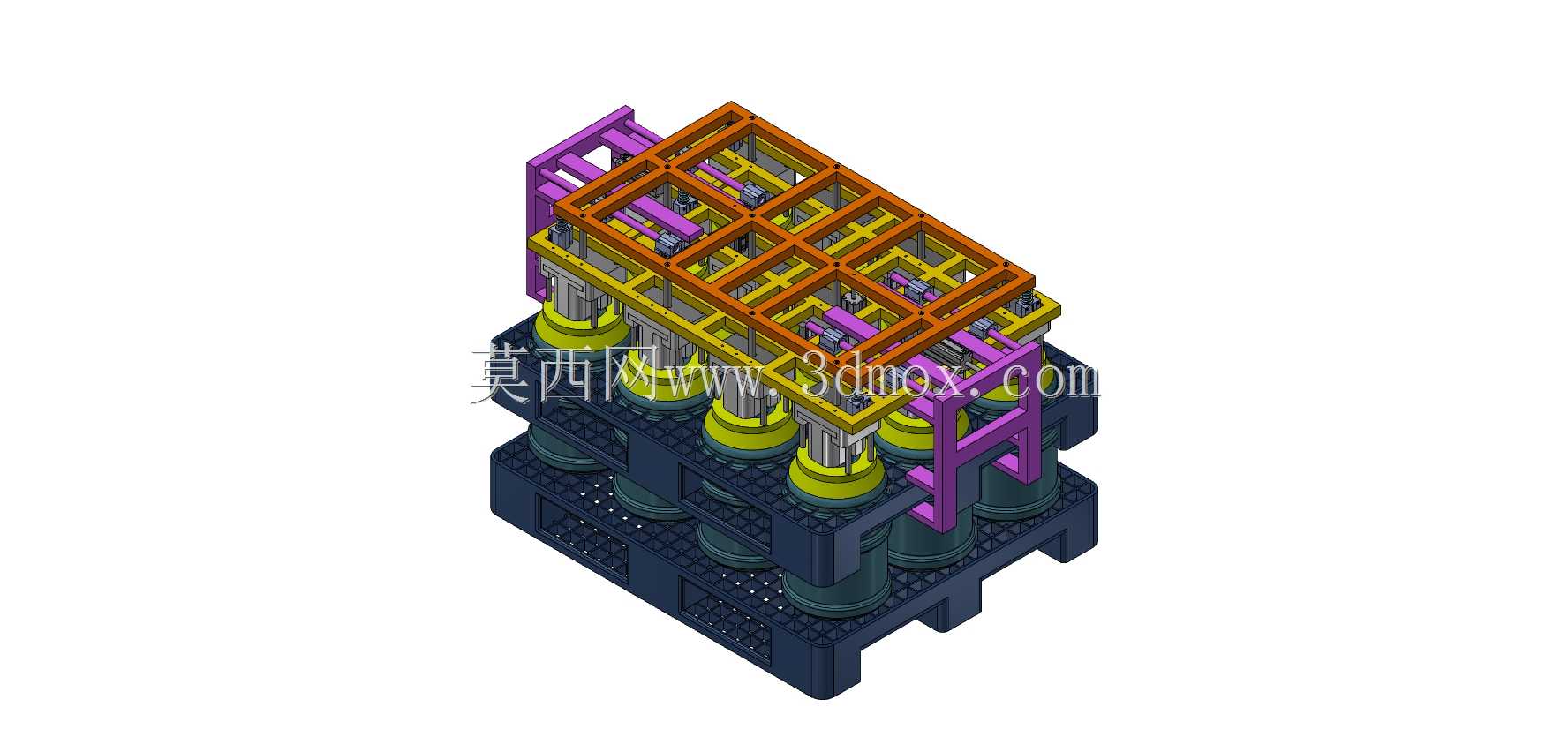

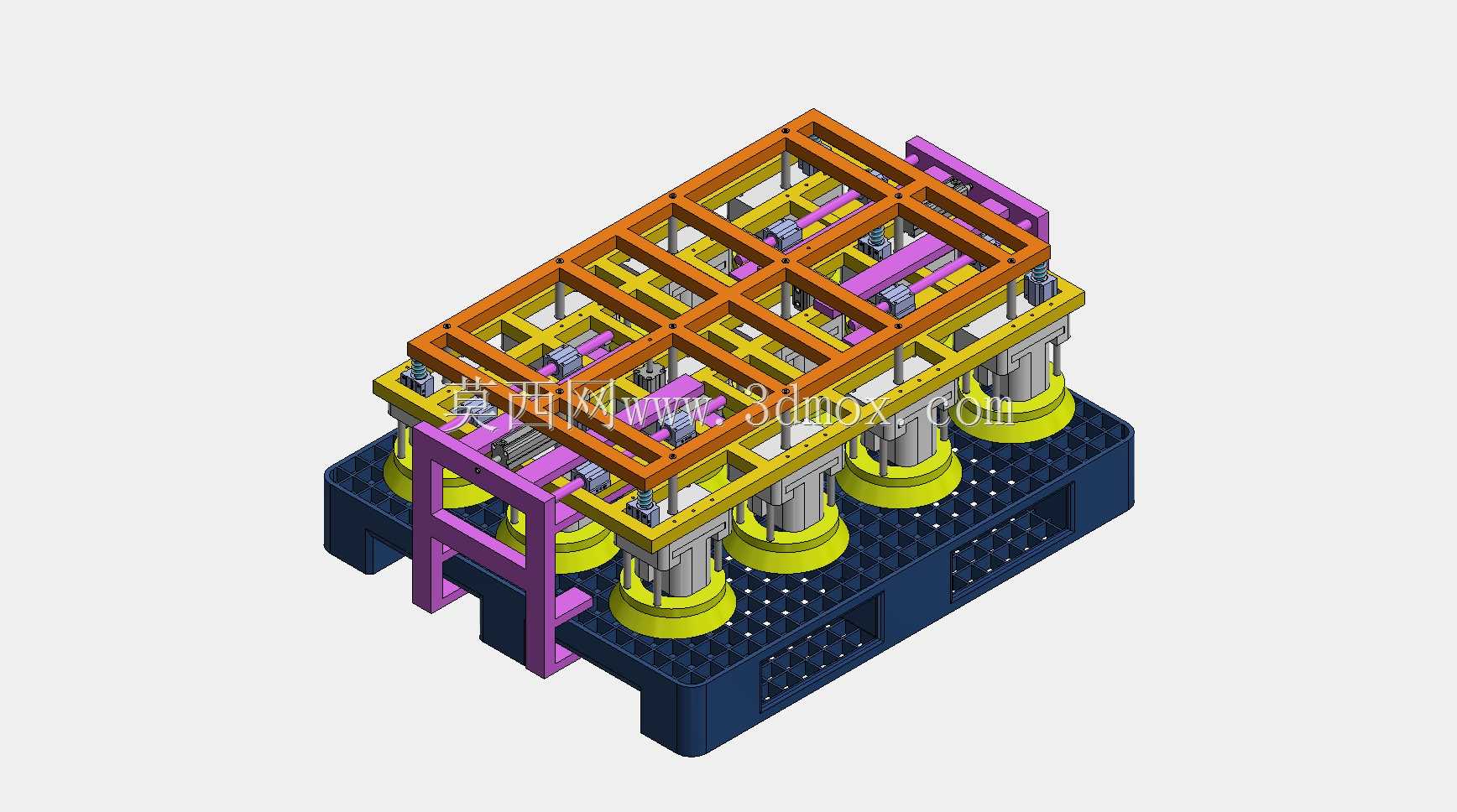

　　从三维结构设计角度看，该模型完整呈现了桶装物料、托盘、门架、阀组和顶部安装平台之间的空间关系，可用于灌装产线方案评审、工位节拍分析、人机通道校核以及非标设备改型参考。设计人员在类似项目中应把容器排布、阀头行程、管路均衡、托盘输送和维护空间作为整体考虑，而不是单独搭建机架后再被动补管，这样才能在设备投入现场后获得更稳定的灌装精度和更高的整托作业效率。
