日化洗涤液配料混合罐成套装置

　　这套三维结构完整呈现了日化工厂液体洗涤剂生产工段的核心配料混合单元，整体采用立式承压罐体搭配双层操作钢平台的布置形式，覆盖从物料进料、罐内混配、管路输送到现场操作检修的全部结构细节，可直接用于日化生产线布局校核、非标搅拌设备方案沟通以及现场安装交底参考。

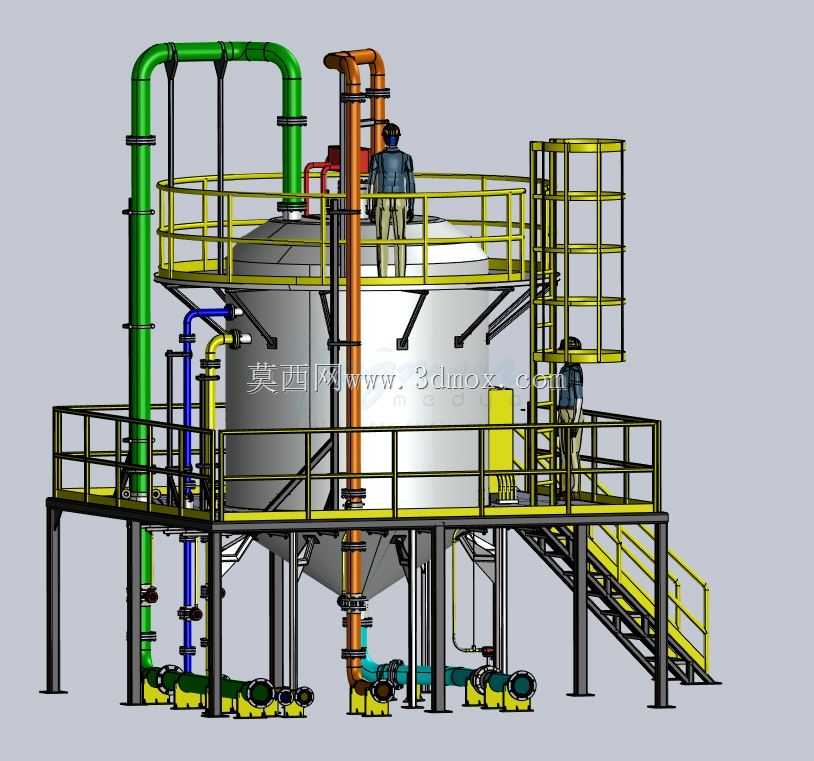

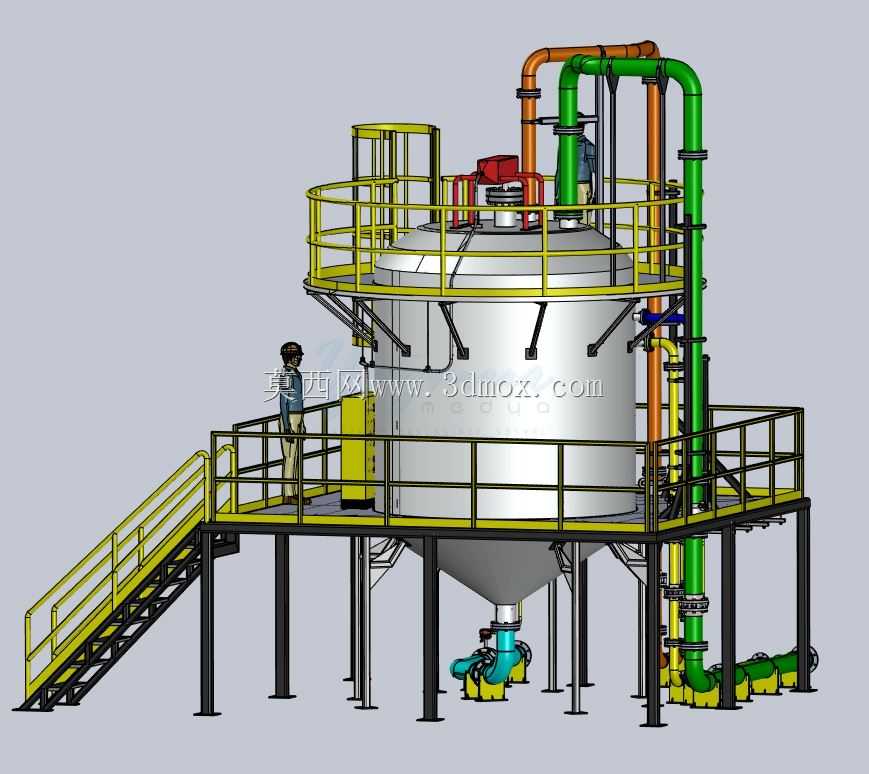

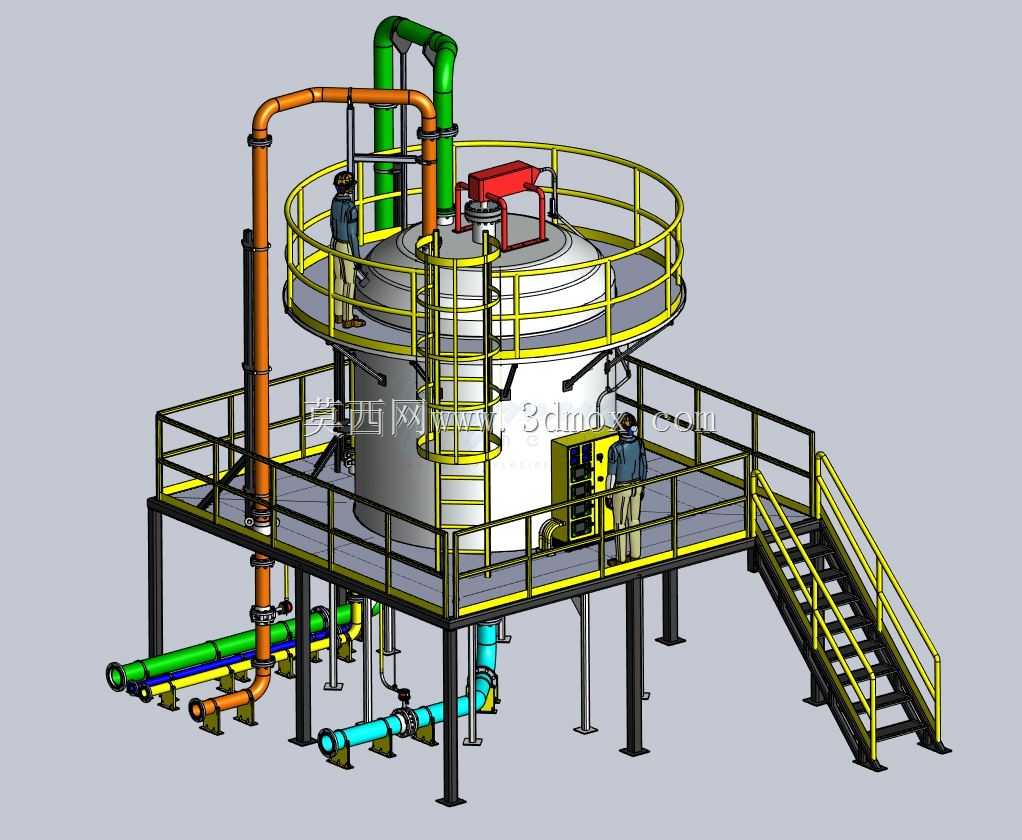

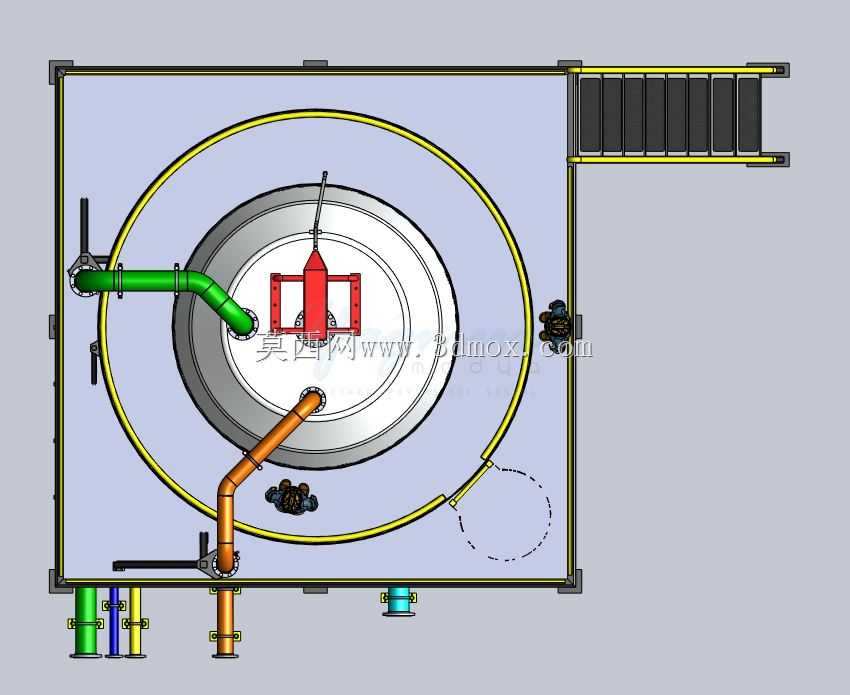

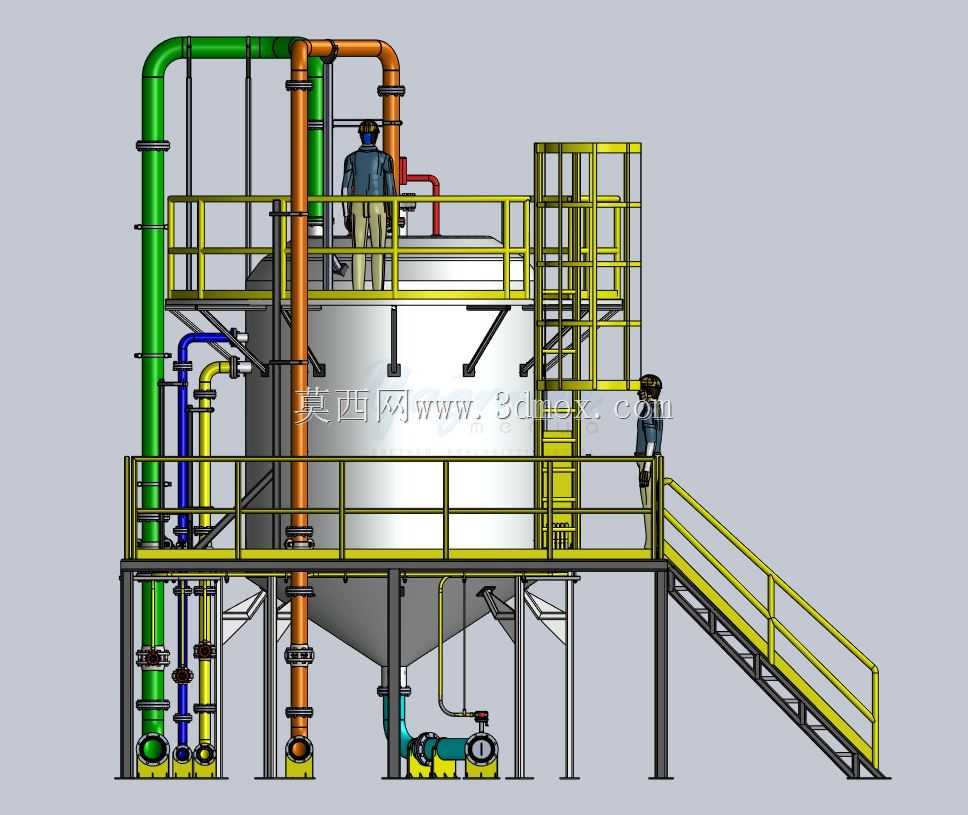

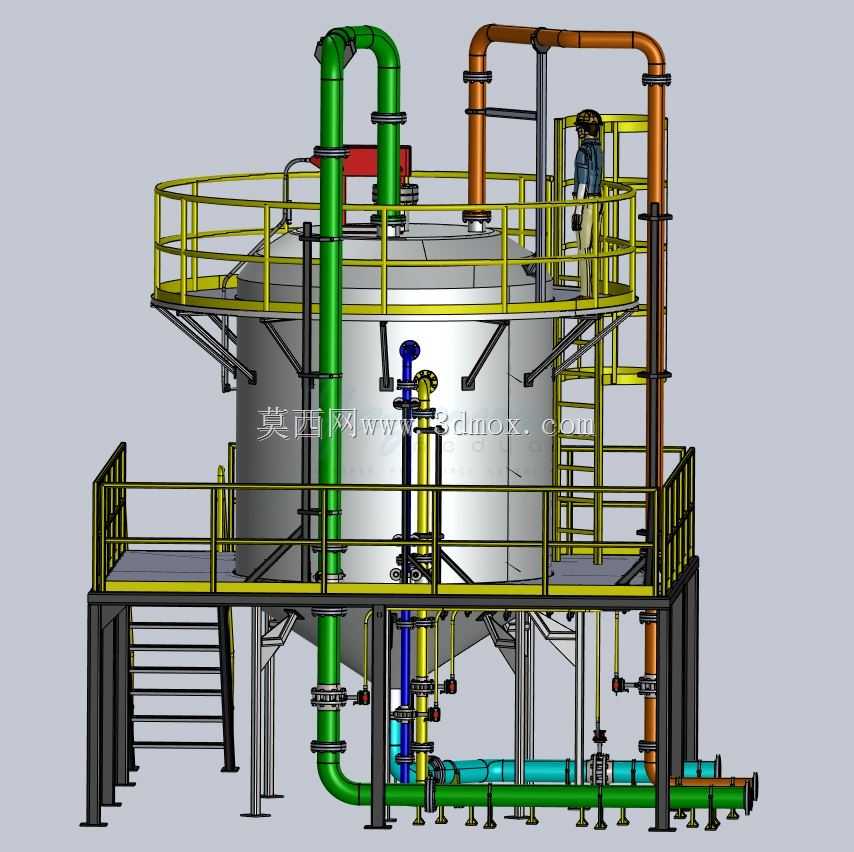

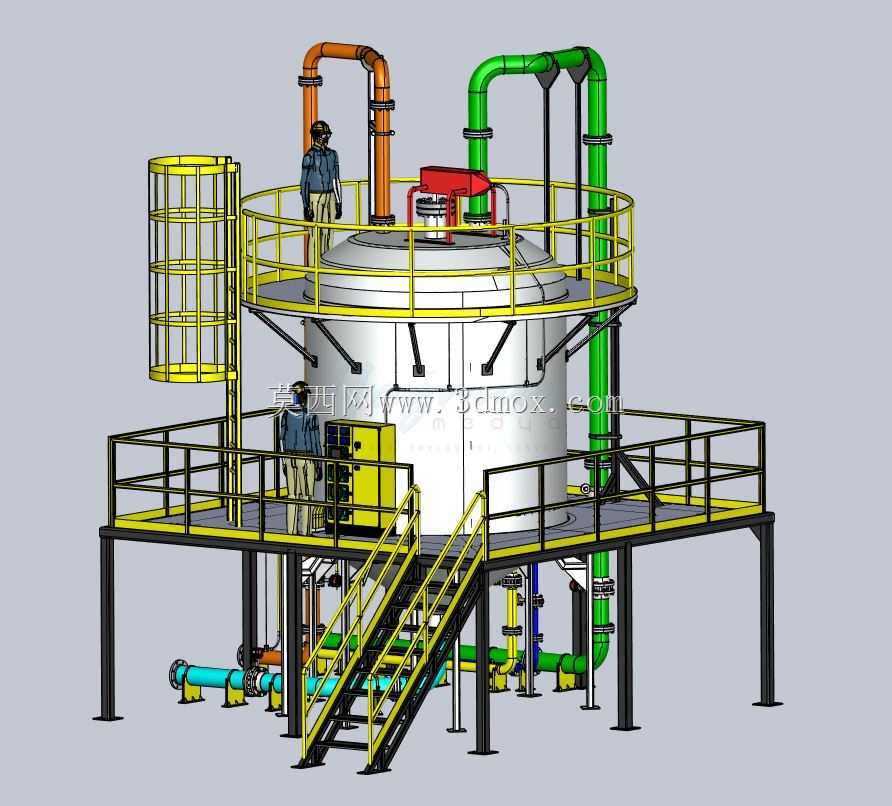

　　从现场布置逻辑来看，整套装置没有采用落地矮罐的紧凑布局，而是把主混合罐体架设在离地数米的钢结构支撑框架上，这种设计首先匹配洗涤液生产的重力出料需求：罐内完成混配的成品液体可以依靠位差自流进入后续缓存、灌装或者分装工序，减少出料泵的频繁抽吸，也能避免粘稠洗涤剂在低位罐底积存残留。下层架空区域预留了充足的管路排布与检修空间，多根不同口径的工艺管线沿支撑柱分层铺设，不同管线用外观色彩区分介质流向，粗管负责主物料输送，细管承担小料添加、纯水补给或者排空冲洗，管路上配套的弯头、三通、管托、支吊架都按实际安装位置建模，管线转弯处预留的法兰连接段也考虑了后期拆装更换的操作空间，不会出现管线贴死钢梁、现场无法拧螺栓的干涉问题。

　　罐体本体采用带椭圆封头的立式圆筒结构，顶部封头上布置了人孔、进料接管、搅拌驱动安装位以及安全附件接口，罐顶外围环绕一圈黄色安全护栏，操作人员在顶部完成投料、检查密封或者维护搅拌部件时，护栏高度与横杆间距都符合工业平台安全规范，直爬梯从下层平台直通罐顶，爬梯侧面配套护笼结构，防止登高作业人员失足坠落。中层主操作平台铺满防滑格栅板，平台四周同样设置连续防护栏杆，一侧安装带双跑踏步的斜梯，踏步采用防滑花纹钢板，两侧扶手连续顺滑，操作人员携带工具、小料容器上下通行时坡度合理，不需要垂直攀爬。平台面上预留了控制柜的安装位置，柜体紧邻罐体操作侧，现场人员站在平台上就可以直接操作搅拌启停、调节混配参数，不需要长距离往返控制室。

　　结构设计层面，整套钢平台采用型钢立柱与横梁焊接成型，立柱底部设置方形底板与地脚螺栓固定位，分散罐体满载时的总重量，避免局部载荷过大导致基础沉降。罐体与平台横梁之间设置支撑鞍座，既固定罐体位置，也能抵消搅拌装置运行时产生的振动，防止罐体晃动带动管路接头松动。罐壁外侧预留了爬梯与护笼的安装点位，日常巡检人员可以从地面直接爬到罐顶，不必穿越操作平台。管路系统的排布特意区分了竖向与横向走向：竖向管线沿平台立柱垂直敷设，用管卡固定在柱体上，横向管线在下层架空区统一排布，底部设置可调式管托，补偿物料温度变化带来的微量伸缩，不同管线之间留出足够的保温层安装间隙，即便后续需要对物料管线做保温伴热，也不会出现空间不足的问题。

　　从使用场景来看，这类混合罐主要用于洗衣液、洗洁精、液体皂等水性日化产品的批量配料生产，生产时先向罐内注入纯水与基础表面活性剂，启动搅拌机构完成物料均质混合，再按配方顺序投入助剂、香精、色素等小料，混配完成后通过位差或者输送泵转至下一道工序。整套模型把操作平台、楼梯、护栏、管线、罐体、检修位全部按真实比例整合，建模时已经校核了所有结构件的相对位置：楼梯开门位置避开了下方管线的正上方，防止工具掉落砸坏管路；平台护栏的开口位置正对爬梯与罐体人孔，巡检路线顺畅不绕路；控制柜与罐体之间留出了足够的操作站位空间，人员开门操作时不会被护栏或者管道阻挡。对于做日化产线设计的工程师来说，这套模型可以直接提取平台轮廓尺寸、罐体安装高度、管线接口方位，在做车间布局时快速确定设备的安装边界，提前预留设备进场通道、吊装空间与后期检修的拆卸距离，避免现场施工时出现设备与厂房梁柱、其他工段设备干涉的问题。模型中两处操作人员站位也直观体现了实际作业的人机位置，罐顶人员负责投料与顶部附件检查，平台人员负责控制柜操作与罐侧阀门调节，两个作业面互不干扰，符合日化配料车间的实际作业流程。
