紧凑型石磨制粉成套生产线结构

　　这套紧凑型石磨制粉系统面向中小型粮食加工车间、杂粮精制工段以及厂房空间受限的改造项目，整体采用多层钢架平台布置，将原料提升、暂存、清理、研磨、筛理、输送、除尘和收集等环节集中在同一套设备框架内。与分散式单机布局相比，这种集成式结构减少了车间内长距离管道和独立支架的数量，也让设备之间的工艺衔接更加直接，适合在面粉、玉米粉、荞麦粉以及其他谷物磨粉场景中作为连续化生产单元使用。

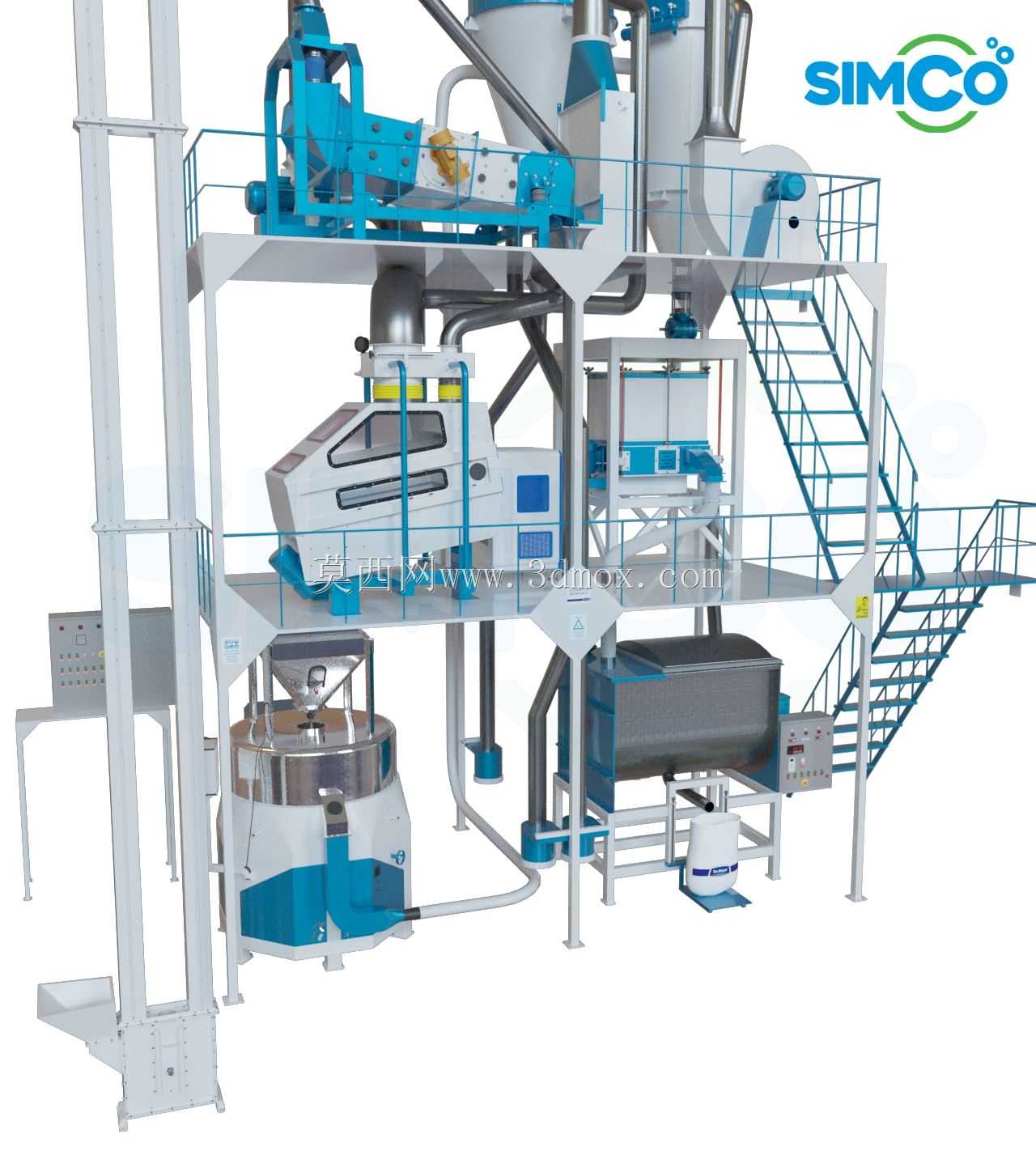

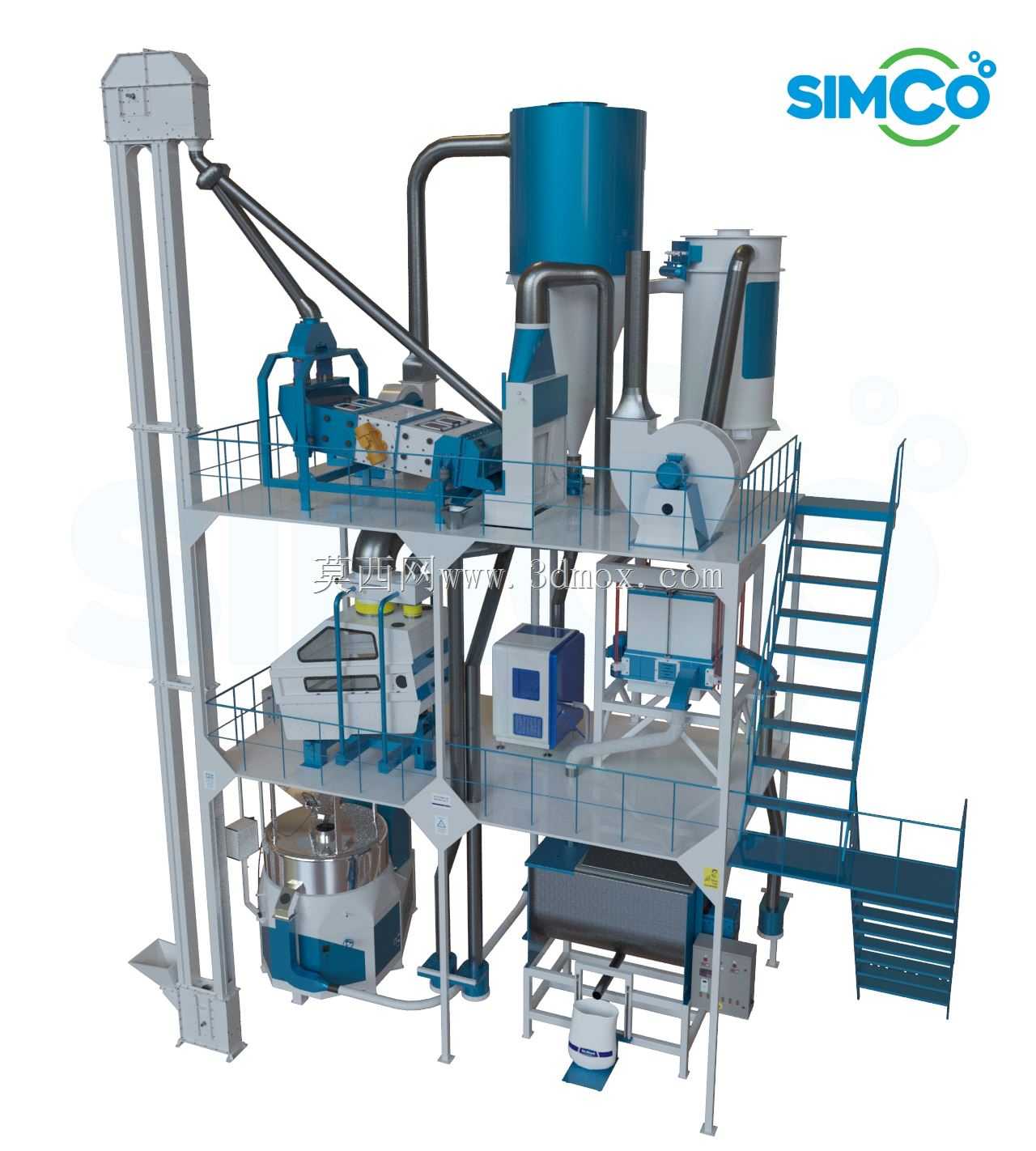

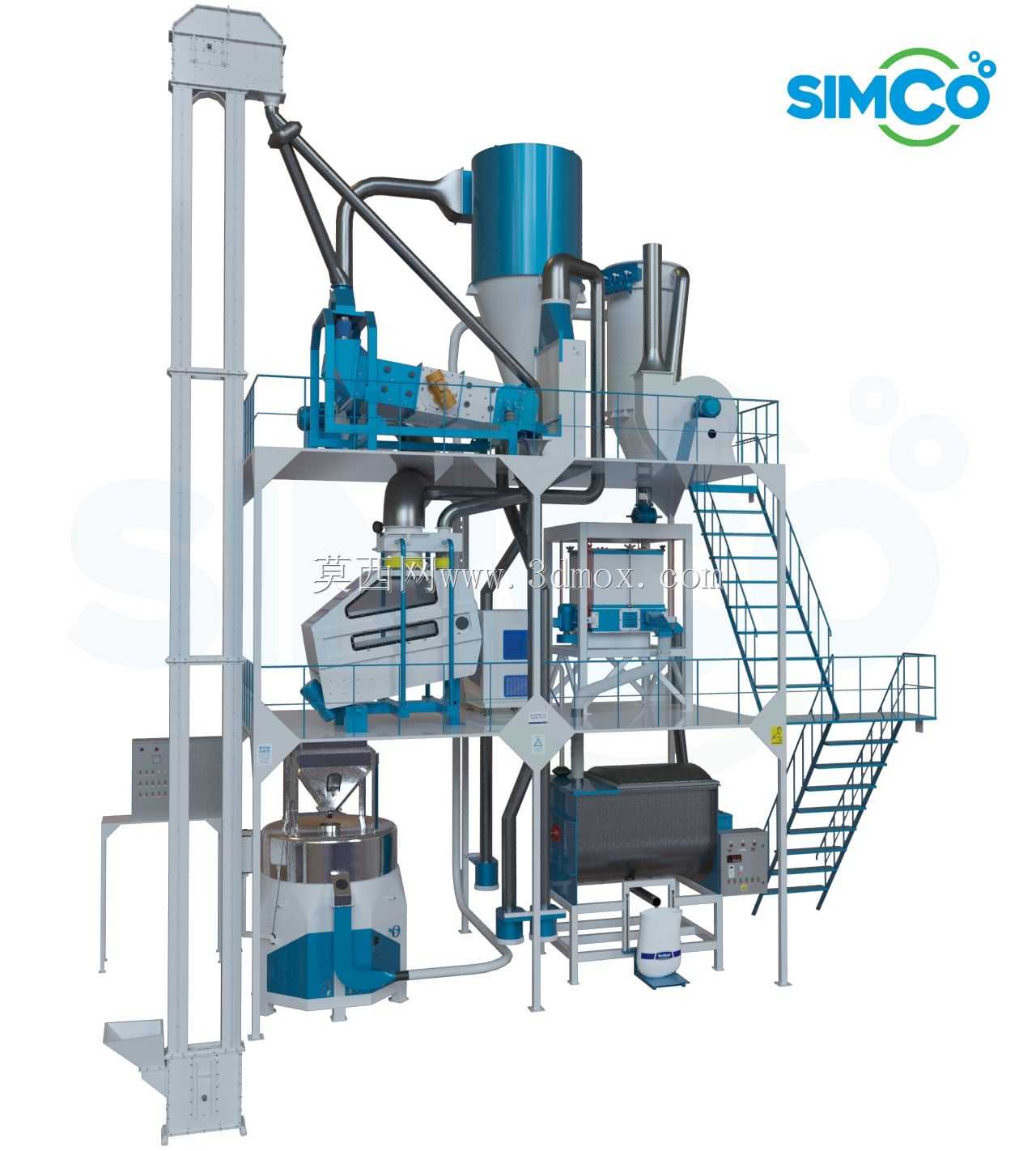

　　从现场布置角度看，设备左侧设置高立式斗提机构，负责将低位来料提升至上层工艺段。提升机顶部与水平输送管道相连，物料经管道进入中部储料与分配区域，再按工艺路径进入研磨和筛理设备。上层平台布置有较大的圆柱形仓体、旋风分离组件、风送管道以及检修护栏，主要承担物料缓存、气固分离和均匀给料。中层平台集中放置石磨主机、筛理设备、控制箱体和辅助传动部件，是整线的核心操作层。下层则布置收集斗、闭风装置、混合或再处理设备以及支撑脚座，便于成品物料汇集和后续包装、输送。

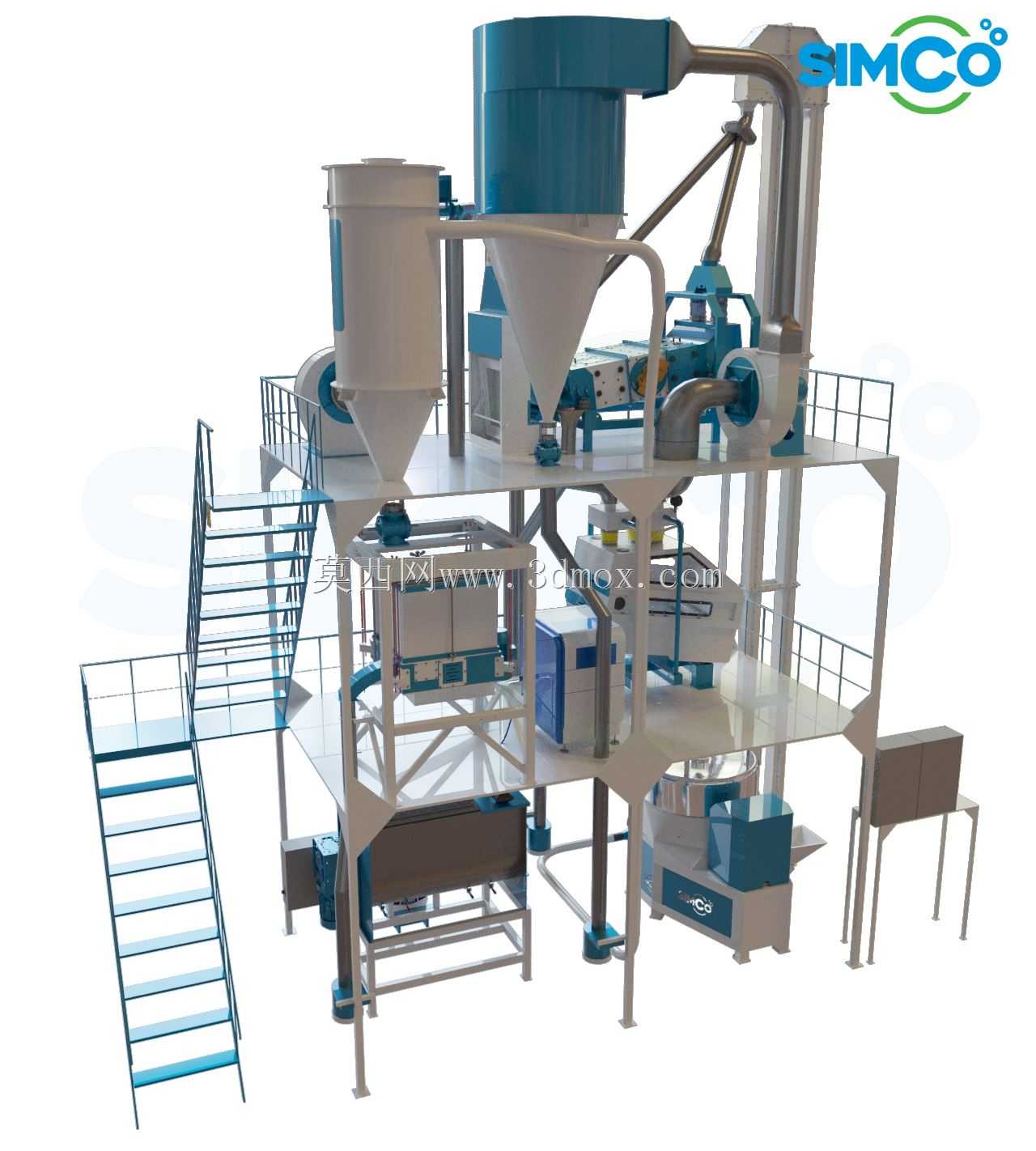

　　设备右侧设置斜向钢梯，连接各层检修平台。楼梯踏步、平台栏杆和踢脚板均按照人员巡检与维护需求进行布置，通道围绕主要设备展开，能够到达阀门、观察门、传动端和检修口附近。对于工程设计人员而言，这类平台不是单纯的附属钢结构，而是与设备载荷、操作空间、吊装路径和安全边界共同确定的关键部分。模型中平台梁、立柱、斜撑和设备支脚之间的关系较完整，可用于校核维护通道宽度、护栏高度、设备拆装方向以及管道与楼梯之间的干涉情况。

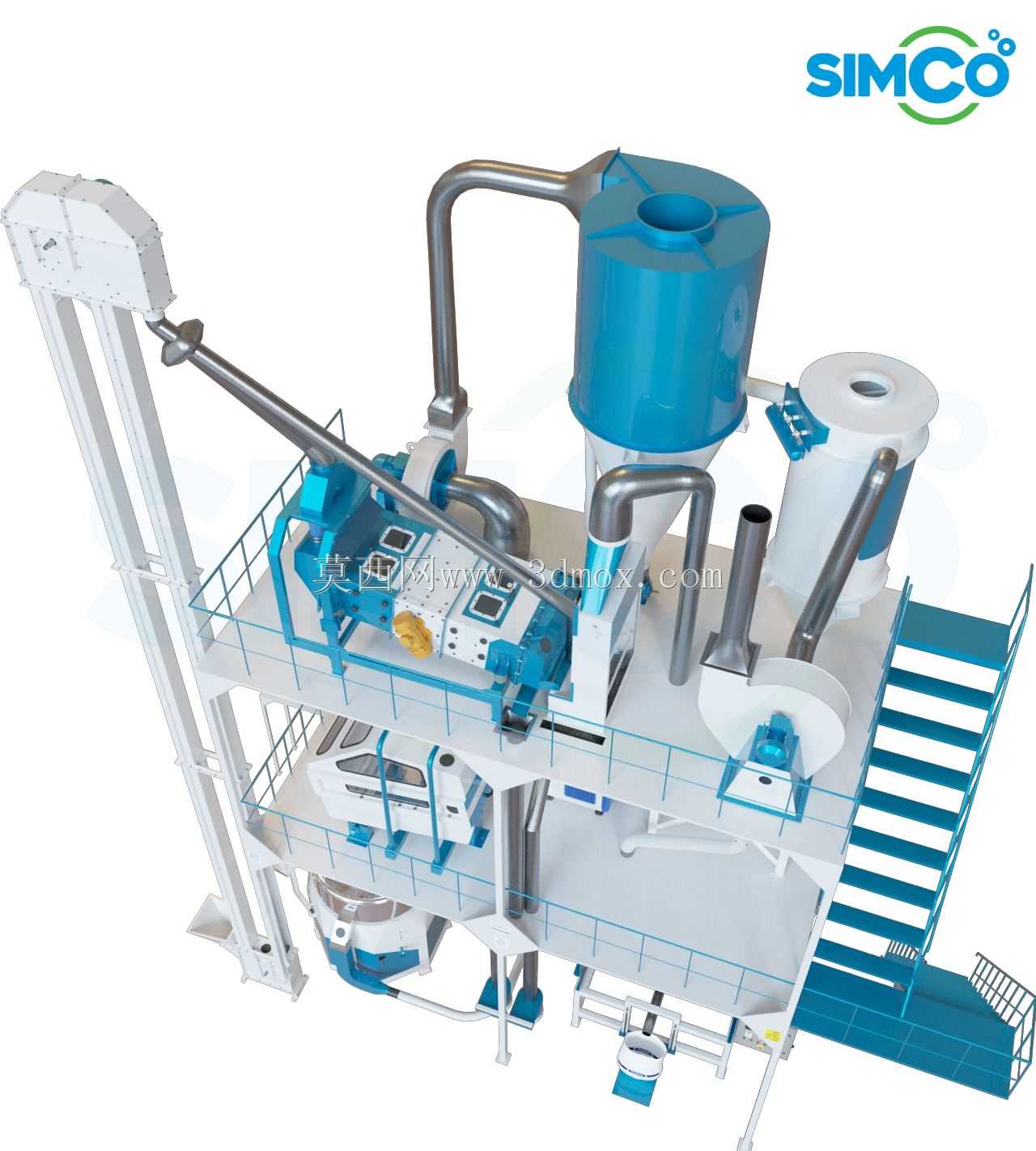

　　风运系统在整线中占比较明显。顶部多根大直径弯管连接提升、分离和除尘单元，管道走向尽量减少急弯，以降低风送阻力和物料沉积风险。旋风筒用于将含尘气流中的颗粒分离，后部配合过滤、风机和闭风装置，形成较完整的负压输送与粉尘控制链路。对于粮食加工设备来说，粉尘外溢不仅影响车间环境，也会带来清洁维护和安全隐患，因此管道密封、检修法兰、集尘斗和风机接口的位置需要在三维布局阶段提前确认。

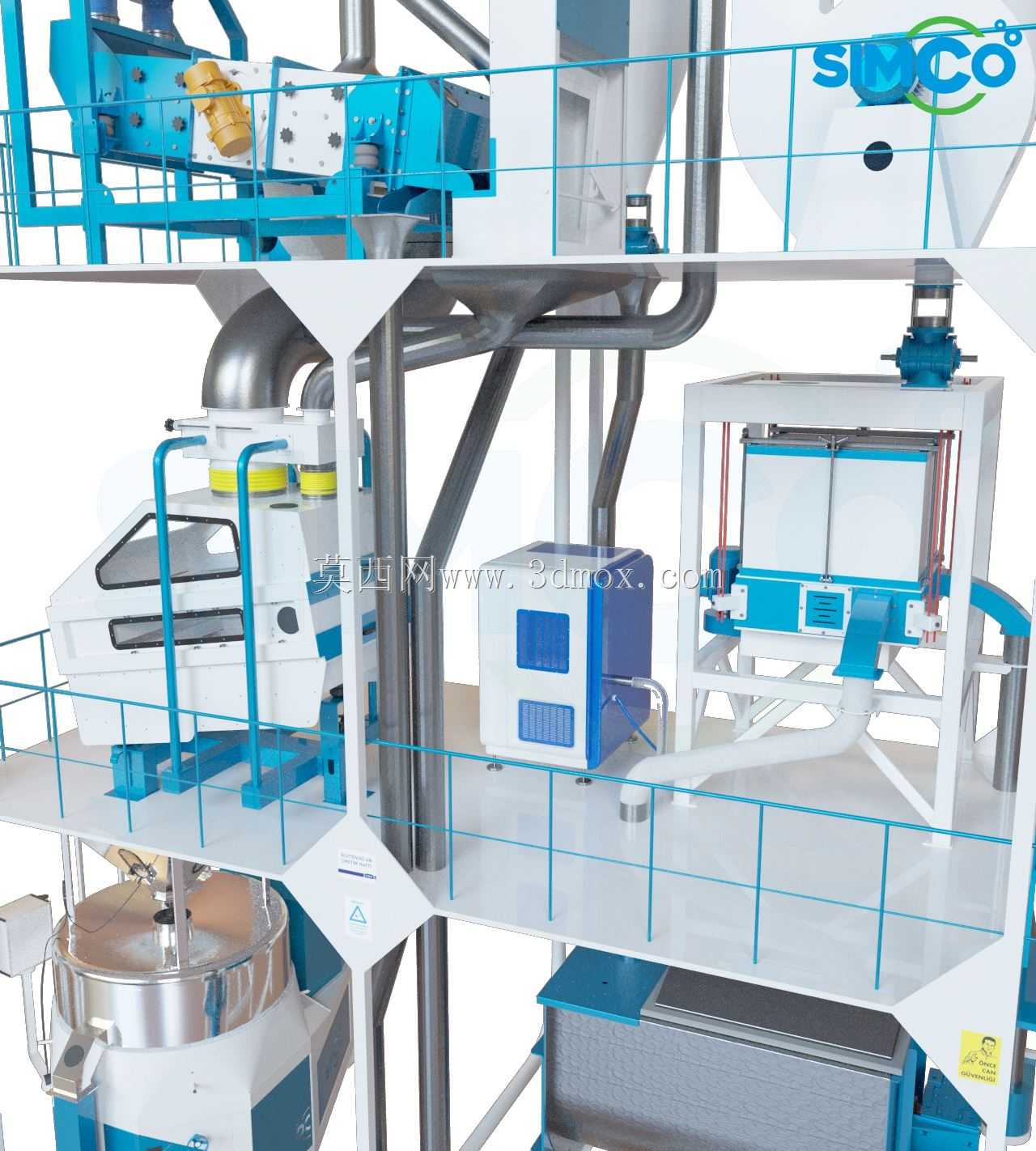

　　研磨单元采用石磨工艺思路，强调低速研磨和温和制粉，适合保留谷物风味与营养成分的加工需求。磨粉设备下方设置承接和输送结构，物料经过研磨后进入筛理或分级环节，较粗物料可通过回流路径再次处理，成品细粉则进入收集端。模型中多台设备上下叠合布置，利用重力流向缩短输送距离，使物料从高层到低层依次完成缓存、研磨、筛理和收集，减少不必要的水平转运。

　　结构建模时需要重点关注钢架承载与设备重心。上层仓体在满载状态下会产生较大垂直载荷，旋风筒和管道还会带来风载、振动载荷以及检修附加载荷，因此立柱规格、梁跨距、斜撑位置和地脚固定方式都应结合设备重量进行核算。中层磨粉与筛理设备存在运转振动，电机、皮带轮或联轴器附近应预留检修空间，支撑面也需要保证水平度。下层收集设备和电控柜不宜布置在物料泄漏直接影响的位置，柜体前方应保留操作和散热距离。

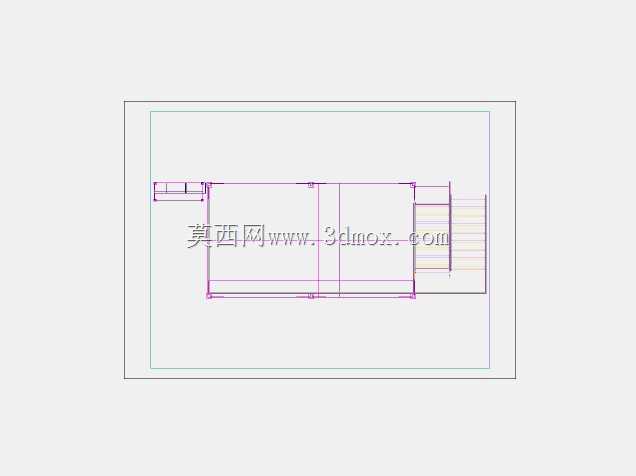

　　外形边界方面，整线高度由斗提机和顶部仓体决定，属于高层立式设备；长度方向主要覆盖提升机、主平台和楼梯区域；宽度方向则由管道外伸、平台护栏和右侧楼梯共同限定。安装前应确认车间净高、起重设备起升高度、设备进场门洞尺寸以及楼层承载能力。若在旧厂房内布置，还需核对顶部管道与厂房梁底、照明桥架、除尘主管的安全间距，侧面则要保证楼梯入口、控制柜开门和设备检修门能够正常使用。

　　三维结构中可以清楚看到设备并非简单堆叠，而是围绕物料流向进行紧凑集成。储料仓位于上游，研磨和筛理位于中段，收集与辅助设备位于下游；风路、料路和检修通道分层组织，使操作人员能够在有限占地面积内完成整条制粉工艺。对于设备选型而言，该结构适合需要连续生产、又希望减少土建和占地成本的加工厂；对于结构设计而言，模型可作为钢架平台细化、管道走向优化、维护空间校核和车间布置评审的直观依据。
