辊筒式水平输送线结构设计

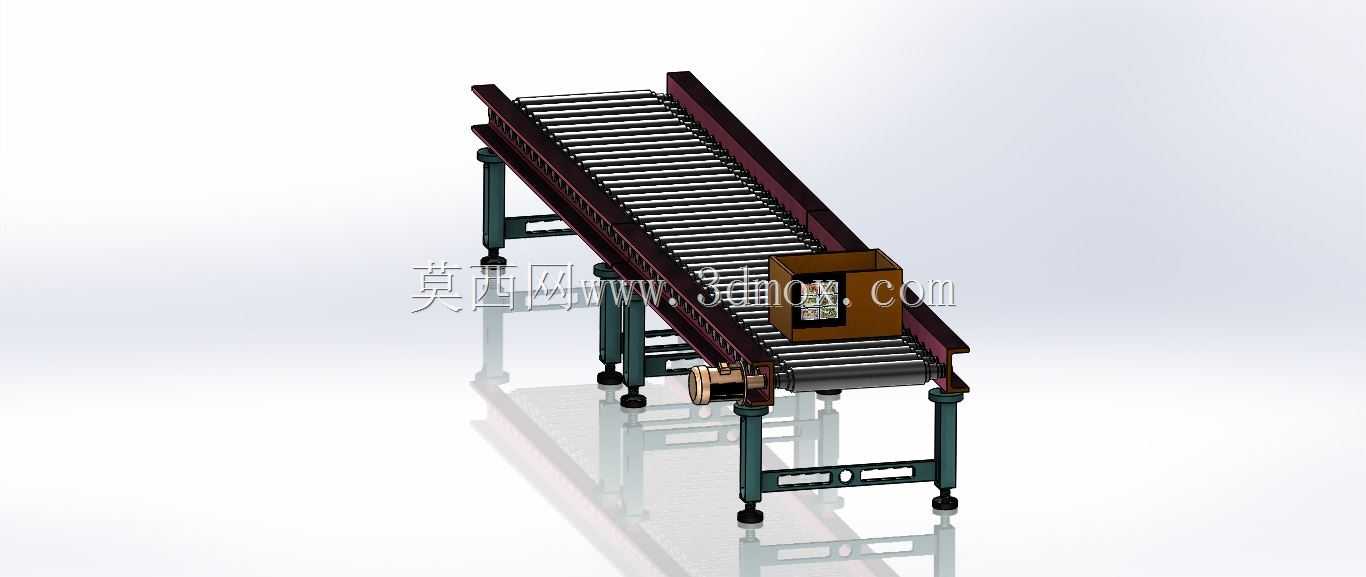

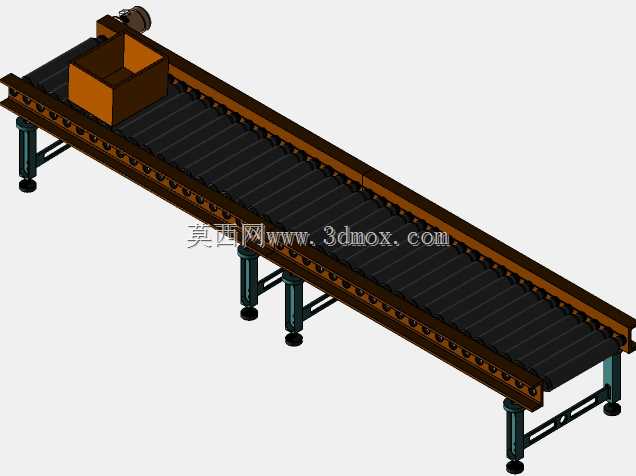

　　这套辊筒式水平输送线的三维结构，面向车间内部短距离工件转运场景搭建，常见于机加工工序间流转、装配线旁物料补给、仓储分拣段的工件接驳工位。区别于皮带输送的连续面承载形式，该结构采用平行排布的钢制辊筒作为承载面，箱体类、托盘类硬质工件放置后，可依靠辊筒自身转动实现低阻力移动，既可以配合端部驱动组件实现动力输送，也可作为无动力流利条段，由人工推送完成工件移位。

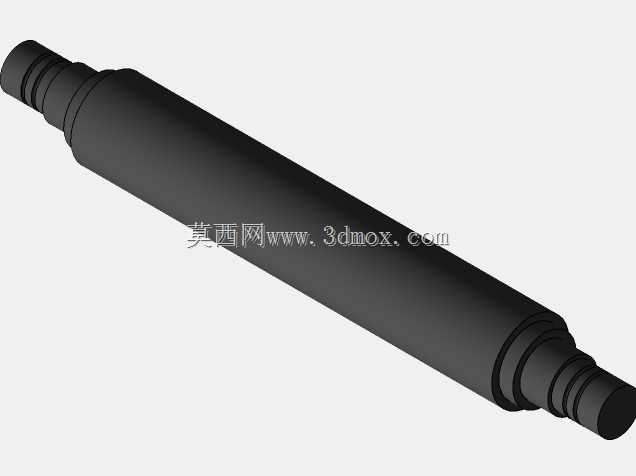

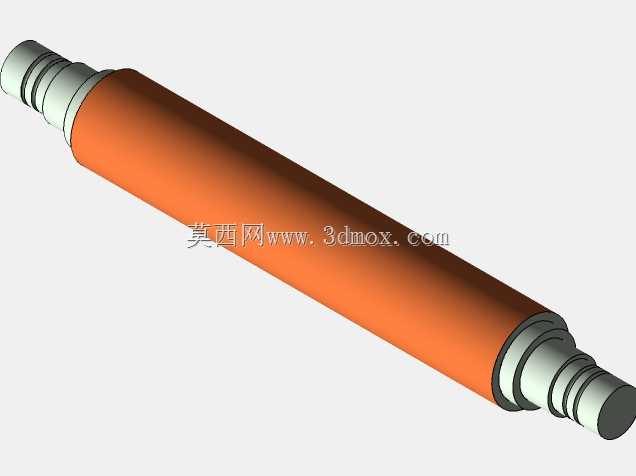

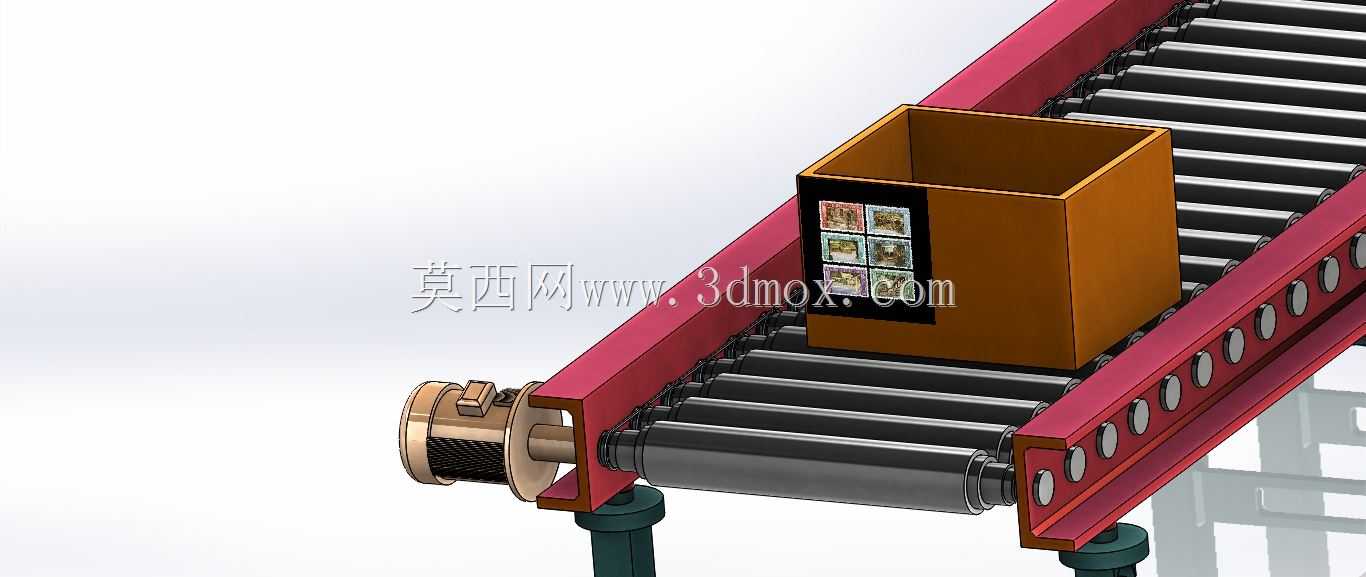

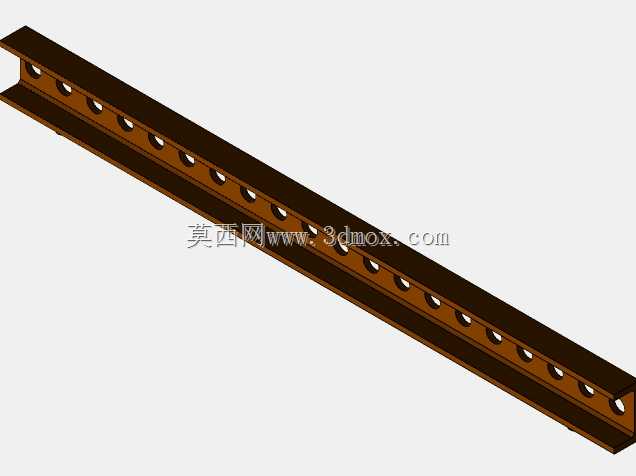

　　从结构组成拆解来看，输送线两侧采用红色槽型折弯型材作为主支撑梁，梁体沿长度方向等距加工有圆形安装孔位，所有辊筒的两端转轴直接嵌入对应孔位完成定位，孔位的同轴度公差在建模阶段就做了约束，避免辊筒安装后出现轴线偏斜、工件运行跑偏的问题。每根辊筒采用空心钢管加工成型，两端压装转轴与轴承位，相比实心辊体大幅降低自重，转动惯量更小，启停阶段不会出现明显的工件惯性滑移。输送线左端布置有驱动端组件，包含驱动连接座、传动轮与张紧结构，动力可接入减速电机后通过链传动或者同步带传动带动所有辊筒同步转动，驱动座的安装位置预留了调节余量，方便现场装配时调整传动件张紧度，长期运行出现磨损后也可快速补偿间隙。

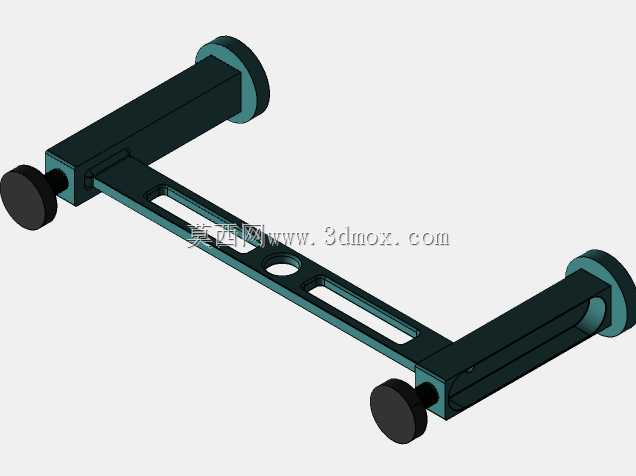

　　线体下方配置了独立的可调支撑脚，支撑脚顶部与主梁底部通过螺栓锁紧，支腿高度可根据现场对接设备的台面高度做上下调节，适配不同生产线的标高差，不需要额外垫高或者切割支架。主梁侧面沿走向排布的镂空孔位，一方面减轻整体机架重量，另一方面也可作为传感器安装位、工装挂点，现场需要加装工件检测光电开关、阻挡器的时候，不需要额外在梁体上钻孔，直接利用现有孔位即可固定附件。

　　线体上承载的方形料斗工装是配套的转运载具，料斗侧面预留了标识张贴区域，可放置工序流转卡，料斗底部为平整刚性面，和辊筒表面线接触，运行过程中不会出现卡滞、倾翻。在布局设计阶段，首先要确认输送线的总长度、有效输送宽度两个核心边界：有效宽度由日常流转的最大托盘尺寸决定，两侧主梁内侧要留出至少五十毫米的安全间隙，避免工件边缘和机架发生刮擦；总长度则根据两个对接工位之间的距离确定，单段线体过长时需要在中间增加支撑腿，避免主梁长期受载出现下挠变形。

　　安装边界方面，线体就位后要保证整体水平度，长度方向每米的水平误差控制在一毫米以内，否则工件会在重力作用下向低侧滑移，出现偏载甚至掉件。辊筒之间的间距选择需要匹配最小工件的底部尺寸，保证工件在任意位置都至少有三根辊筒同时接触承载，防止小尺寸工件卡在两根辊筒的缝隙之间。如果用于输送较重的机加工零件，可将辊筒壁厚加厚、轴径加粗，同时加密支撑腿的排布间距，提升整体承载能力；如果用于轻工行业的纸箱输送，则可适当降低辊筒材质规格，控制整线成本。

　　这套结构的建模过程中，所有辊筒采用阵列特征生成，修改孔位间距、辊筒数量时只需调整阵列参数即可快速重构线体长度，两侧主梁、支腿、驱动端的参数都做了关联，设计人员调整线体宽度、高度参数后，整个装配体可同步更新，不需要逐个修改零件。现场使用时，该输送线既可以多段拼接组成长距离流转线，也可以单台独立使用，作为加工设备的上下料接驳台，替代人工反复搬运工件，降低工序间的转运劳动强度，同时辊筒表面磨损后可单根拆卸更换，维护成本远低于整体式皮带输送设备。
