钢管框架式敞篷跑车底盘结构三维设计

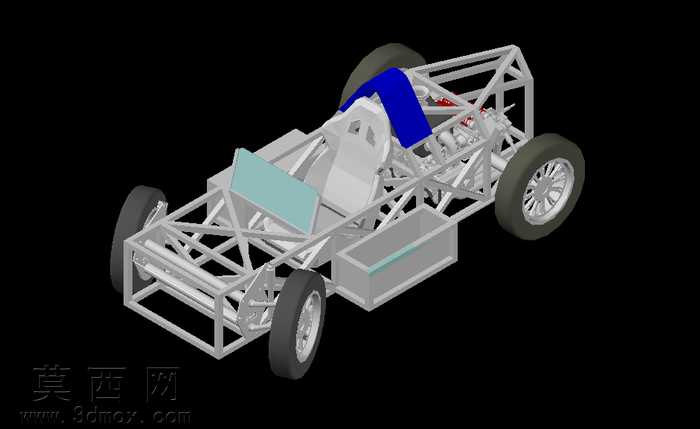

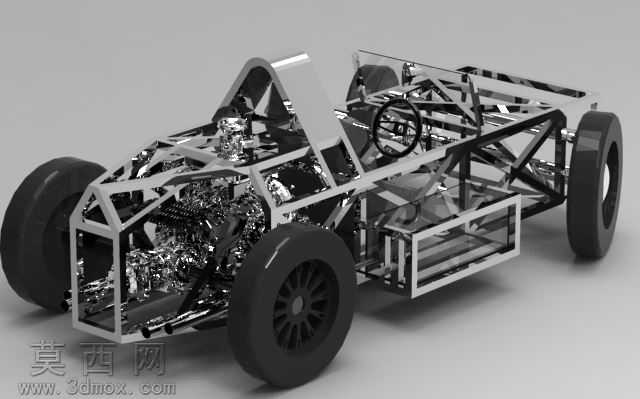

本作品为街道取向的轻量化敞篷跑车底盘整体三维建模成果，建模过程中以空间钢管桁架式车架为核心承载主体，通过三维软件的线框建模与实体放样功能，逐根搭建不同管径的承载钢管结构，精准还原车架各连接节点的焊接位置与受力走向，确保车架整体扭转刚度与轻量化设计目标的平衡。模型完整复刻了动力单元的布置形态，将斯巴鲁EJ20类前驱动力总成固定于车架前部的安装位，匹配1型甲虫扭杆式前悬架结构，对前悬架的摆臂、扭杆弹簧、转向节、轮毂轴承等部件逐一进行参数化建模，还原各部件的铰接运动关系；后悬架则采用零作用摆动轴结构，对后摇臂、减震连接位、半轴传动结构进行精准装配，还原动力从发动机输出到后轮的完整传动路径。模型对座舱区域的细节进行了细致还原，包含符合人体工程学定位的一体式赛车座椅、前部的小型挡风导流板、座椅后方的蓝色防滚支撑结构，同时对车架侧部的储物箱体、前后四个带橡胶胎面与金属轮毂的车轮总成进行了材质区分与渲染处理：金属钢管车架赋予哑光银金属材质，轮胎赋予黑色橡胶粗糙质感，座椅赋予哑光白硬质塑料质感，挡风板赋予半透明淡青色玻璃材质，防滚结构赋予亮蓝色烤漆质感，各部件材质贴合真实车辆的用料特性。设计过程中参考了6061 1.5寸框铝底盘的敞篷跑车设计规范，整合了多来源的成熟部件设计参数，将前悬架构件、座椅人机模型、动力传动总成等子系统进行整体装配校验，确保各部件之间不存在运动干涉，各安装点位的位置精度符合实车改装的设计要求，完整呈现了该款轻量化街道跑车从车架到行走系统、从动力总成到座舱部件的完整底盘结构形态，可用于车辆结构展示、改装方案验证、教学演示等场景。
