便携按压式消毒喷雾器结构造型设计

　　这套手持消毒喷雾器具的三维结构方案，面向日常随身消杀、公共接触面快速消毒、小范围物品表面除菌这类高频轻量使用场景展开，整体采用长条便携笔式构型，整机轮廓贴合单手握持的人体工学曲线，外壳做了分段式防滑凹槽设计，握持区域的凹凸筋位既可以增大手指与壳体的摩擦力，避免沾湿消杀液体后出现滑脱，也能在注塑成型阶段作为壳体加强筋，提升薄壁外壳的抗形变能力。

　　从实际使用逻辑来看，这类便携喷雾器具不需要外接电源或者额外供气组件，核心动力来自内置的微型手动按压泵结构：使用者单手握持壳体，拇指按压顶部的喷头压帽，泵体内的活塞组件同步压缩腔体内的储液空间，腔体内形成瞬时正压后，消毒液体经由导流管路输送到喷头端部的雾化喷嘴，在喷嘴处通过微孔剪切作用把连续液流打散为均匀细密的雾化颗粒，喷出的雾幅覆盖范围适中，既不会因为液滴过大在消杀表面形成流淌积液，也不会因为雾粒过细出现大面积飘散浪费，单次按压的出液量控制在微量区间，刚好覆盖手掌、门禁按键、电梯按钮、小型随身物品表面的消杀需求。

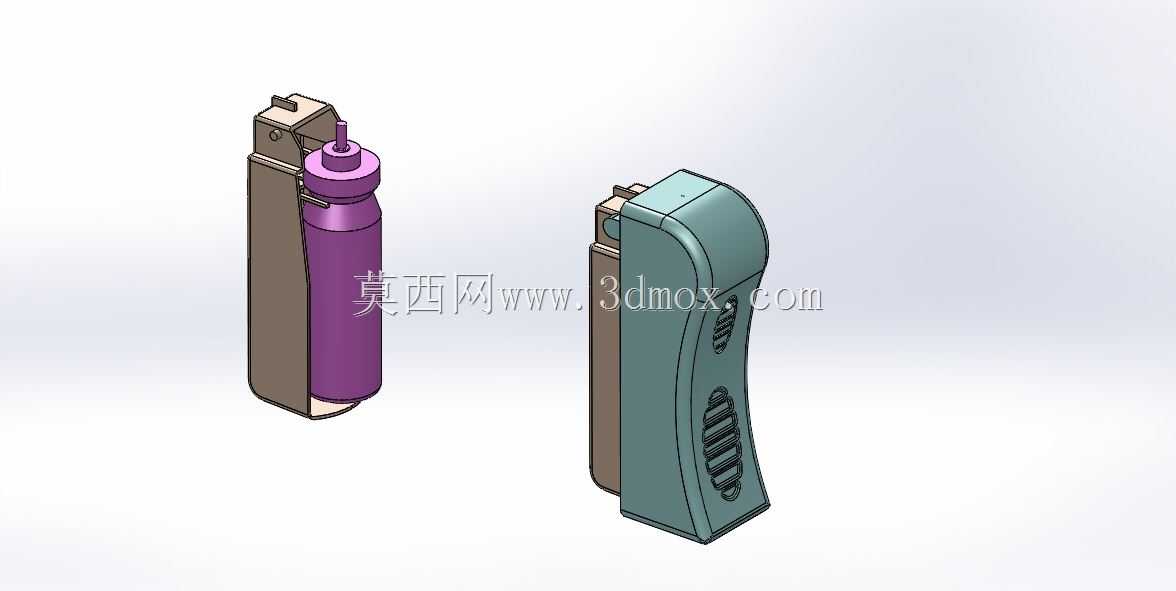

　　结构布局上，整机拆分为外置防护外壳、内置储液瓶、按压泵芯、雾化喷嘴、顶部防护卡扣几个独立模块：储液瓶采用独立密封腔体设计，和外侧的握持外壳做间隙配合，瓶体底部做限位凸台，外壳内侧对应位置设置限位卡槽，装入后可以完全限制储液瓶的径向窜动，避免随身携带过程中瓶体晃动产生异响；泵芯部分和储液瓶瓶口做螺纹密封配合，密封位预留硅胶垫圈的安装槽，装配后可以完全阻断液体渗漏路径，即使整机倒置放在包袋内，也不会出现消毒液体漏出污染随身物品的问题。外侧的两半式注塑外壳通过侧边的卡扣结构拼合，外壳侧壁预留的装配止口可以保证两半壳体合模后对齐度偏差控制在很小范围，后期量产时不需要额外做大量粘接工序，装配工人沿卡扣对位压合即可完成整机外壳组装，后续如果需要补充消毒液或者更换泵芯，也可以沿卡扣拆分位置拆开外壳，取出内部储液瓶进行补液，维护操作门槛很低。

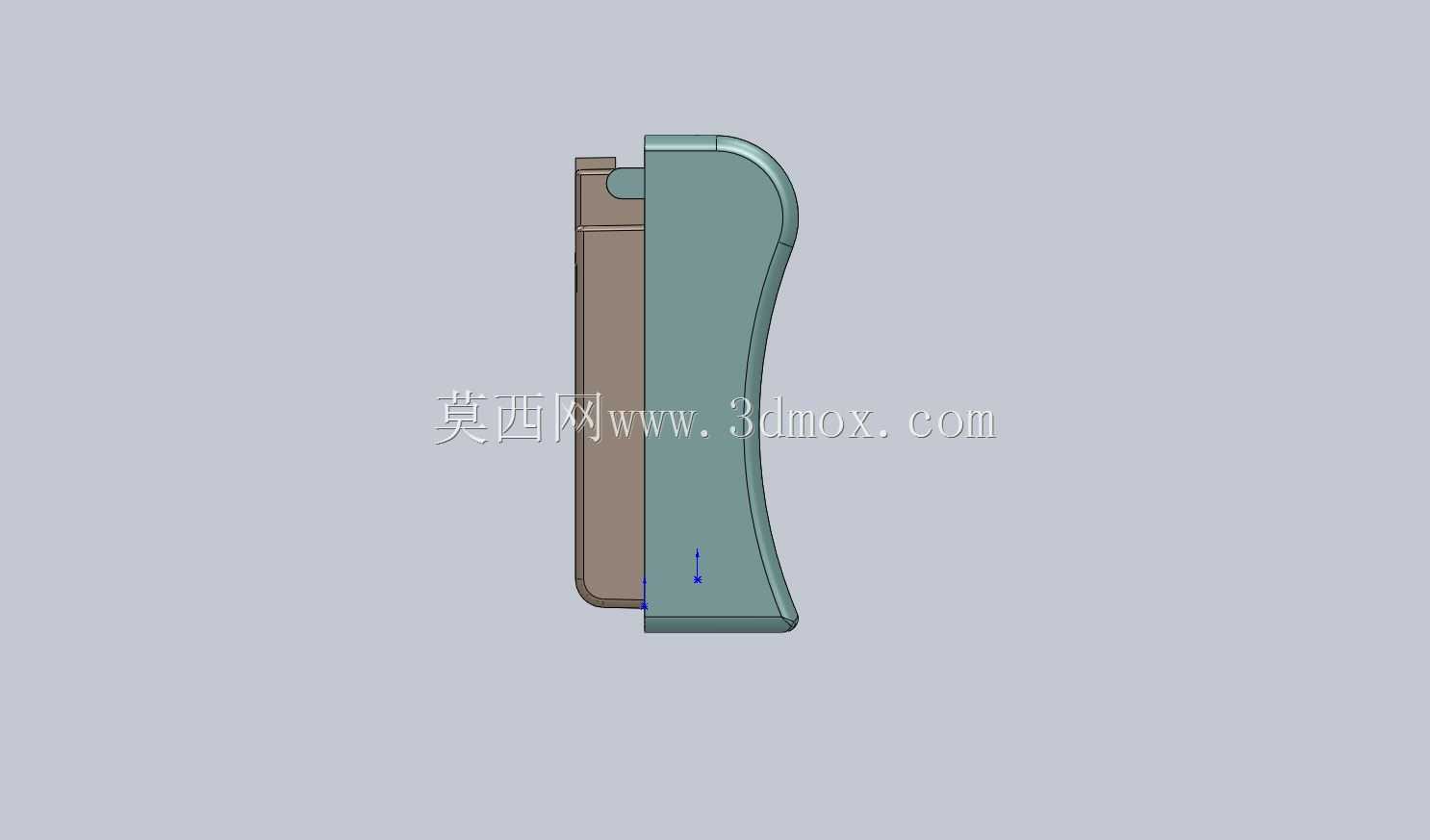

　　外形尺寸方面，整机整体长度控制在单手握持的舒适区间，横截面采用窄长的圆角矩形设计，厚度尺寸可以轻松放入牛仔裤口袋、小型挎包侧袋甚至工装笔袋内，不会出现突出硌绊的问题；外壳所有外露棱边全部做圆角倒钝处理，没有尖锐棱角，长期随身携带和衣物、其他随身物品摩擦也不会刮伤织物或者其他物件。喷头位置的顶部压帽做了下沉式防护设计，外侧的壳体上端延伸出防护挡边，日常放置在包内时，即使受到其他物品挤压，也不会误触压帽导致消毒液意外喷出。

　　建模过程中对所有配合边界都做了明确的尺寸约束：储液瓶和外壳内壁的单边间隙预留了注塑件的拔模斜度与成型收缩余量，泵芯和瓶口的螺纹配合长度满足密封所需的啮合圈数，喷嘴出口和外壳顶端的避让间隙保证雾化喷出的雾流不会被壳体边缘遮挡，握持区域的防滑凹槽深度控制在不穿透壳体壁厚的合理范围，既保证防滑触感，也不会因为凹槽过深导致外壳局部强度不足出现开裂。整套结构所有零部件都适配常规注塑成型工艺，不需要设计复杂的侧向抽芯结构，量产开模成本可控，装配流程简单，完全适配民用便携消杀产品的批量生产需求，结构方案也可以直接衍生到便携香水喷雾、便携护肤水喷雾这类同构型手持雾化产品的开发中，仅需要更换储液瓶容积与喷嘴雾化孔径参数即可适配不同液体的喷洒需求。
