杯具成型包装压合工位整机结构

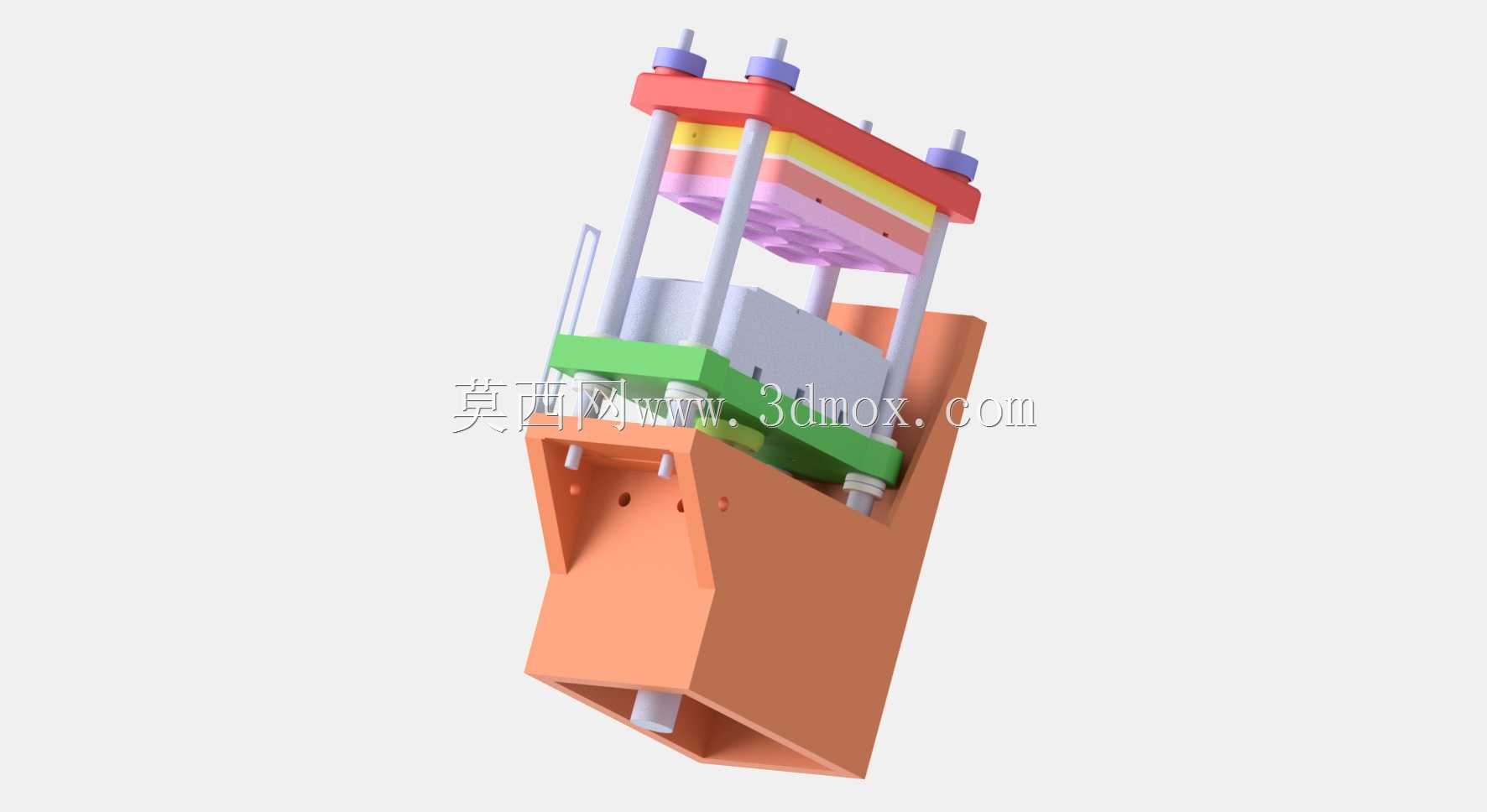

　　这套结构面向一次性杯具、塑料水杯及杯装产品的包装成型工序，核心动作集中在模腔定位、上模下压、封边压合与托料顶升几个环节，常见于食品包装车间、日用品分装线以及杯托封装工位。现场布局时，设备主体落地放置，下部橙色箱体作为机架承托全部执行部件，内部预留驱动元件、传动连杆与气动或液压动力件的安装空间；机架侧面开设维护开口，方便后期调整行程开关、更换密封件与检修导向部件，整机占地边界以底部机架长宽为基准，四周需留出操作人员上下料与设备检修的通行距离。

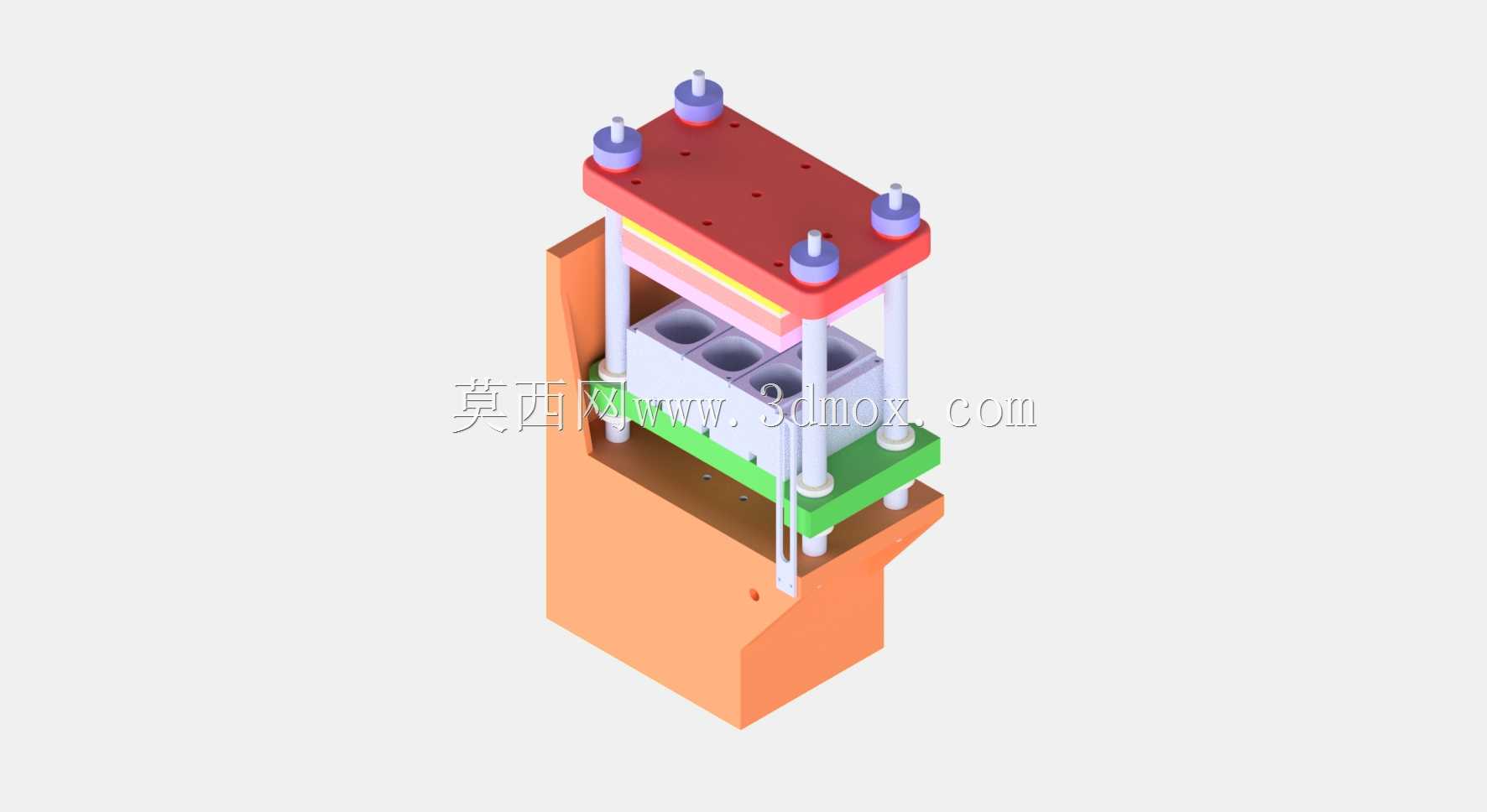

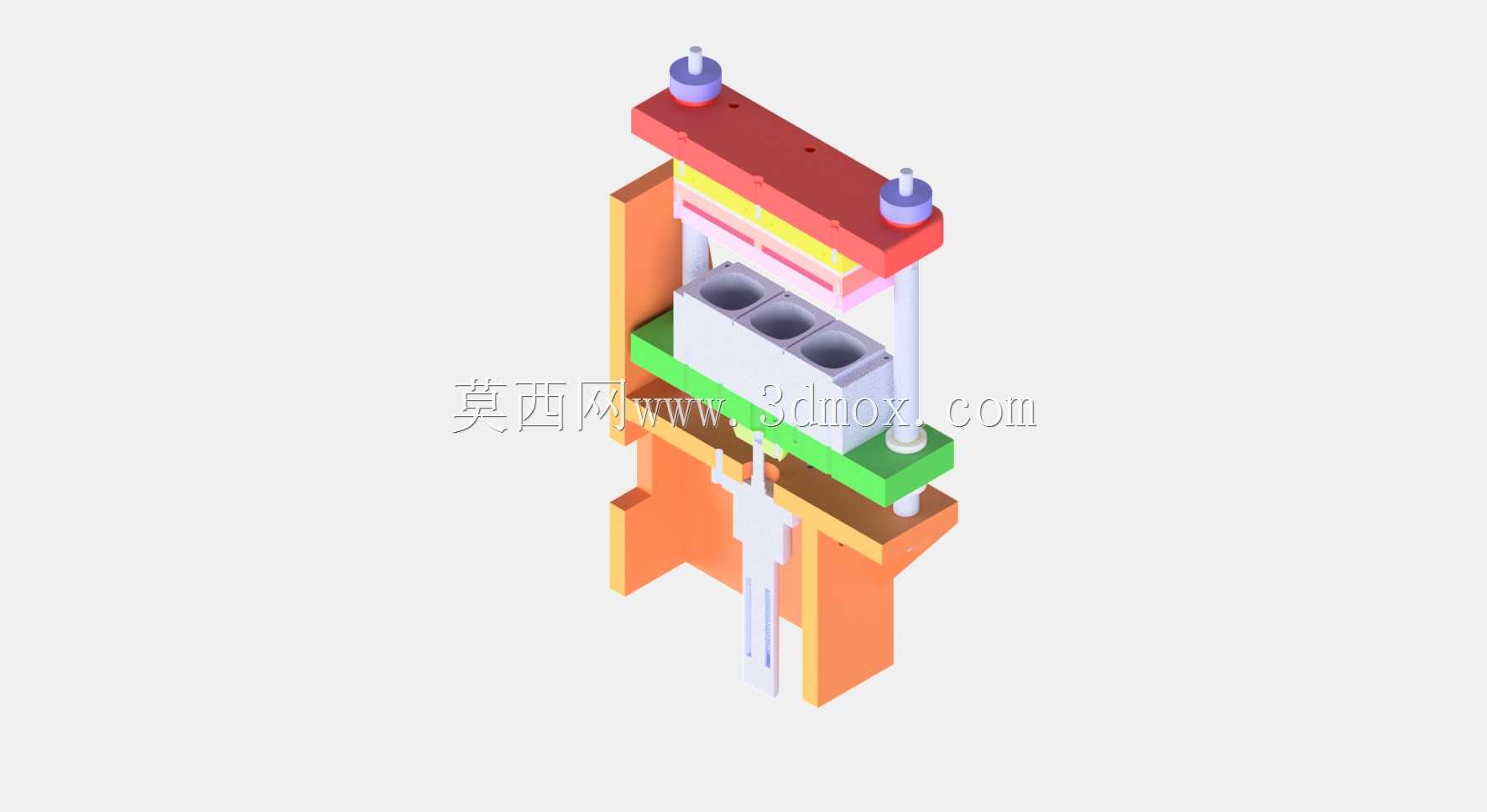

　　从动作逻辑看，杯体或杯托先送入中部绿色托板对应的模腔位置，模腔按阵列排布，可同时容纳多件杯具完成定位，避免压合过程中产品偏移。上模部分采用红色顶板配合四根立式导柱完成升降导向，导柱沿四角对称布置，下压时顶板沿导柱平稳下行，保证上模板与下方模腔的平行度；导柱顶端设置限位与缓冲结构，控制合模极限位置，减少硬接触带来的冲击。中部白色成型模块对应杯体轮廓，压合时可完成杯口封膜、杯托定型或多杯组合包装的压边作业，粉色过渡层用于隔离加热或压合区域，适配热封工艺中温度传递与压力均匀分布的需求。

　　设计思路上，整机优先保证压合精度与运行稳定性：四柱导向结构抵消下压过程中的侧向力，避免模板偏载；上下模板之间预留模具更换接口，可根据不同杯径、杯高更换对应模腔组件，兼容多规格杯具生产。下部倾斜托料结构配合出料方向，压合完成后工件可沿导向面滑出或对接下游输送线，减少人工取件的辅助时间。机架采用厚板焊接或型材拼装的形式，承重刚度满足反复压合的载荷要求，底部可加装地脚螺栓固定，抵消高速往复动作产生的振动。

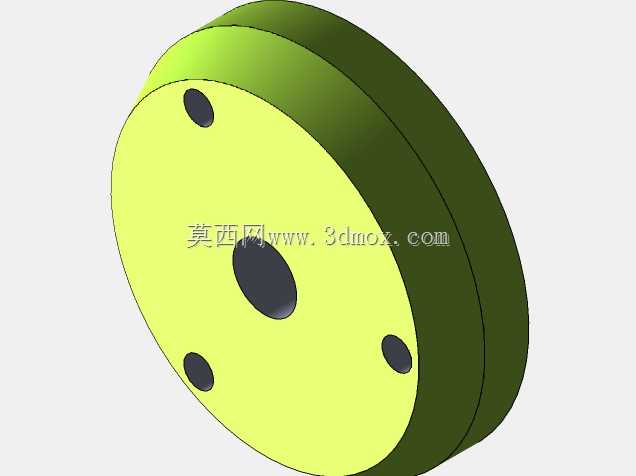

　　建模过程中，各部件的装配关系完整还原：导柱与导套的配合间隙、模板之间的连接紧固件、模腔的排布间距都按实际装配逻辑搭建，结构工程师可直接在此基础上校核开合模行程，确认上下料空间是否匹配车间现有输送线高度，也可拓展添加加热管、温控传感器与气动回路，完善热封包装的完整功能。针对食品包装场景，与杯体接触的模腔部位可选用食品级耐磨材料，外露传动部分加装防护外罩，满足车间安全生产与清洁维护的要求。
