铜导电载片连续冲压级进模结构

　　这套结构围绕薄铜导电载片的批量成形展开，零件本体属于通讯、电源连接和电子终端内部常见的载流五金件，主要承担电流传导、端子搭接、壳体定位以及局部支撑作用。铜件在整机中看似只是片状小零件，但实际装配时对孔位、折弯角度、料带方向和平面度都比较敏感，一旦孔距偏差或折弯回弹控制不好，后续自动锁付、焊接或插接工位就会出现卡料、虚接、接触电阻偏大等问题。因此模型没有只停留在单个产品外形，而是把铜载片从展开料、工序件到弯曲成品的变化过程一并表达出来，便于检查材料流动、工位排布和模具动作之间的关系。

　　从零件形态看，铜载片采用狭长板状结构，主体沿长度方向布置多个安装孔和定位孔，端部带有折弯立边，局部区域存在台阶式弯折。平直段用于贴合塑料壳体、金属支架或导电基座，孔位承担螺钉固定、定位销穿装或自动装配识别；折弯立边则增加接触高度，使铜片能够与相邻端子、弹片或电源模块形成稳定搭接。由于铜材导电性能好但材质较软，冲裁后边缘容易产生毛刺，弯曲处也会因晶粒方向和料厚差异出现回弹，设计时需要把冲裁间隙、压料力、折弯圆角和校正工位结合起来考虑，而不是单纯按图纸拉出实体。

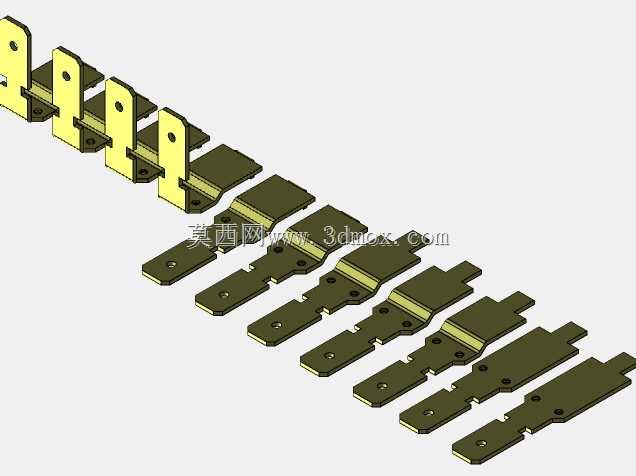

　　模具思路采用连续冲压方式，料带沿送料方向逐步完成冲导正孔、外形分离、局部压筋、预弯、成形、精整和落料等动作。图中多组黄色工序件反映了铜片在不同工位上的形态变化：前段仍保留较大连接载体，保证高速送料时的位置稳定；中段逐步释放外形，使折弯区域能够在受控状态下变形；后段通过校正块对折弯角进行压合，减少铜材回弹造成的角度张开。载体并非越宽越好，过宽会增加材料损耗并使卸料力上升，过窄则可能在抬料、送进过程中产生扭曲，因此需要结合送料步距、冲压力和零件排布密度确定连接桥位置。

　　外形尺寸方面，铜件属于薄型长片，厚度方向远小于长宽尺寸，安装边界主要由孔位中心距、折弯后高度以及端部轮廓决定。建模时应重点控制装配基准：以主平面作为贴合面，以关键圆孔作为锁付基准，再以折弯立边的顶面或侧面作为导电接触边界。若该零件安装在通讯设备内部，还要预留与塑胶柱、螺钉头、焊盘和相邻铜排之间的安全间隙，避免振动后产生短路或应力集中。长条形零件在料厚较薄时刚性有限，局部增设浅压筋或弯折边，可以在不明显增加重量的前提下提高抗弯能力，这一点在模型中通过台阶和弯折区域得到体现。

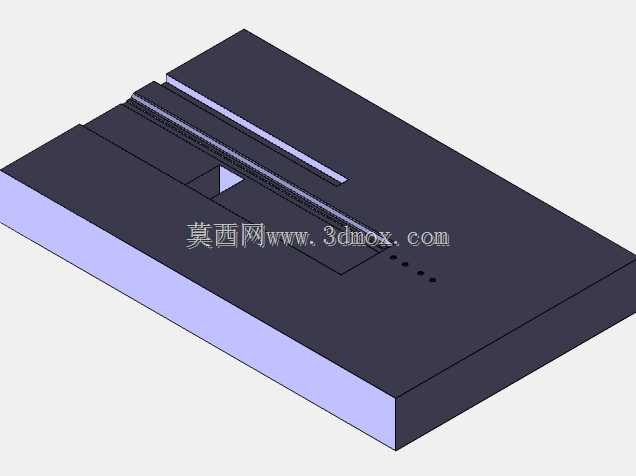

　　模具工作部分需要兼顾冲裁和弯曲两类工况。冲裁凸模进入材料时要保持稳定导向，细小冲头附近设置防跳屑和压料结构，防止铜屑附着在料带表面形成压痕；弯曲凹模入口处保留合理圆角，避免铜材表面被拉伤；卸料板不仅负责脱料，还承担压料和细小凸模导向作用，因此与凸模之间的配合间隙不能按普通粗冲结构处理。对于已经用于生产的载流件，模具结构还要考虑维修便利性，例如易磨损刀口采用镶拼形式，折弯入子可单独拆卸调整，试模后若角度偏大可通过校正块高度或折弯间隙进行补偿。

　　在实际应用场景中，这类铜载片常出现在通讯终端、电源连接模块、电池导通组件和消费电子内部，工作时既要通过一定电流，也要承受装配过程中的螺钉压紧和插拔受力。铜材表面若后续进行镀锡、镀镍或钝化处理，模具表面粗糙度和冲裁断面质量会直接影响镀层附着与接触稳定性。结构设计阶段把产品展开、工序排样、模具开闭顺序和装配边界同步检查，可以提前发现料带干涉、折弯碰撞、孔位变形以及落件不畅等问题。整体来看，该模型适合用于连续冲压工艺分析、铜排类载流件结构评审以及级进模动作逻辑校核，尤其适合理解薄铜件从平板料带到立体导电支架的成形过程。
