家具弧形把手注塑成型模具结构

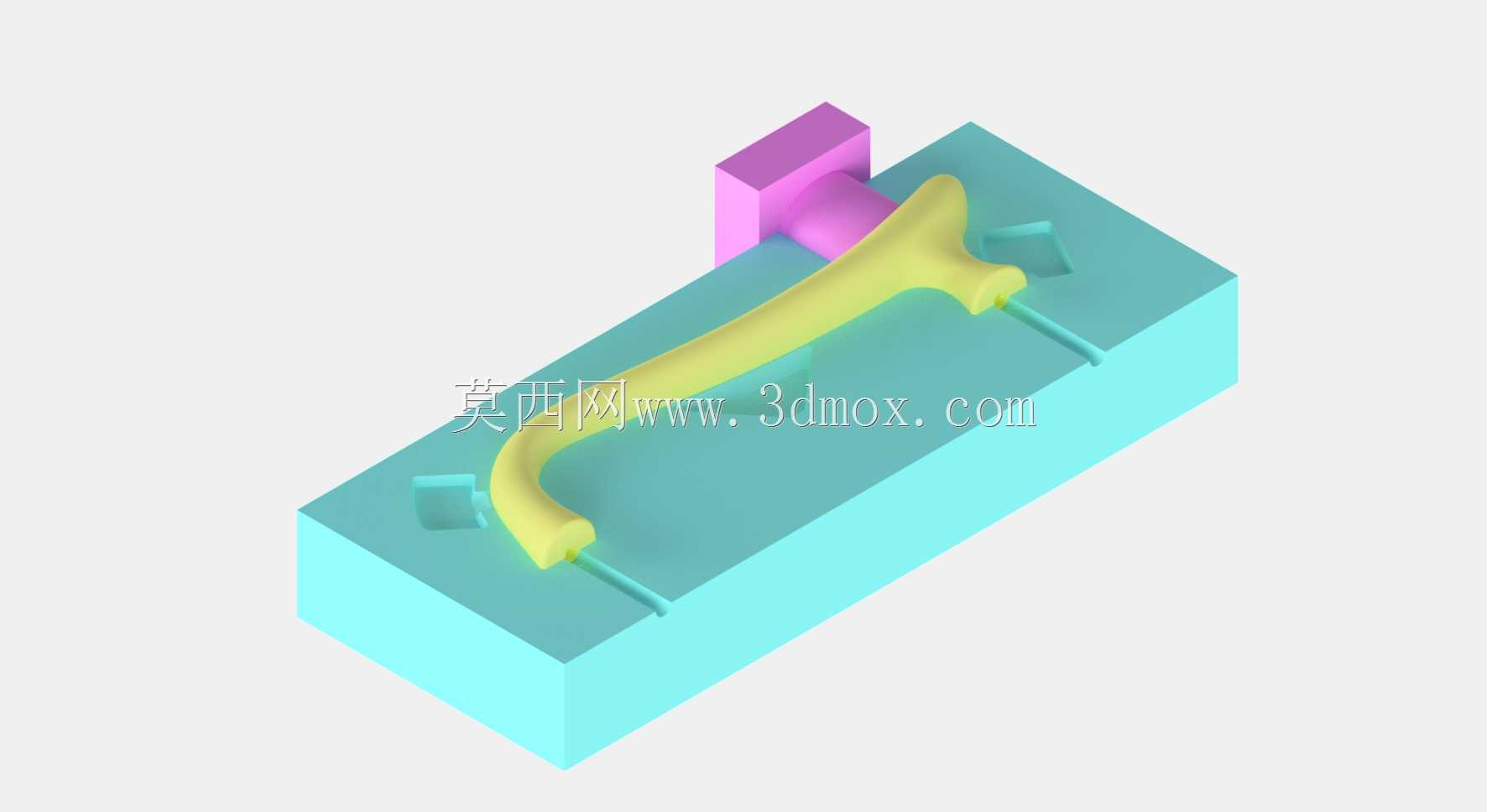

　　这套三维结构围绕家具柜门弧形把手的量产成型展开，把成品握把和对应注塑模腔放在同一装配体里核对，能直接看到塑胶件在模内的摆放姿态、进胶方向以及周边封胶边界。日常柜体、抽屉、储物柜上的外露把手既要承受反复拉拽，又要兼顾握持手感，弧面不能有明显熔接痕，因此模具布局不能只按几何外形拉伸处理，需要顺着把手的长条弯曲走向拆分型面。

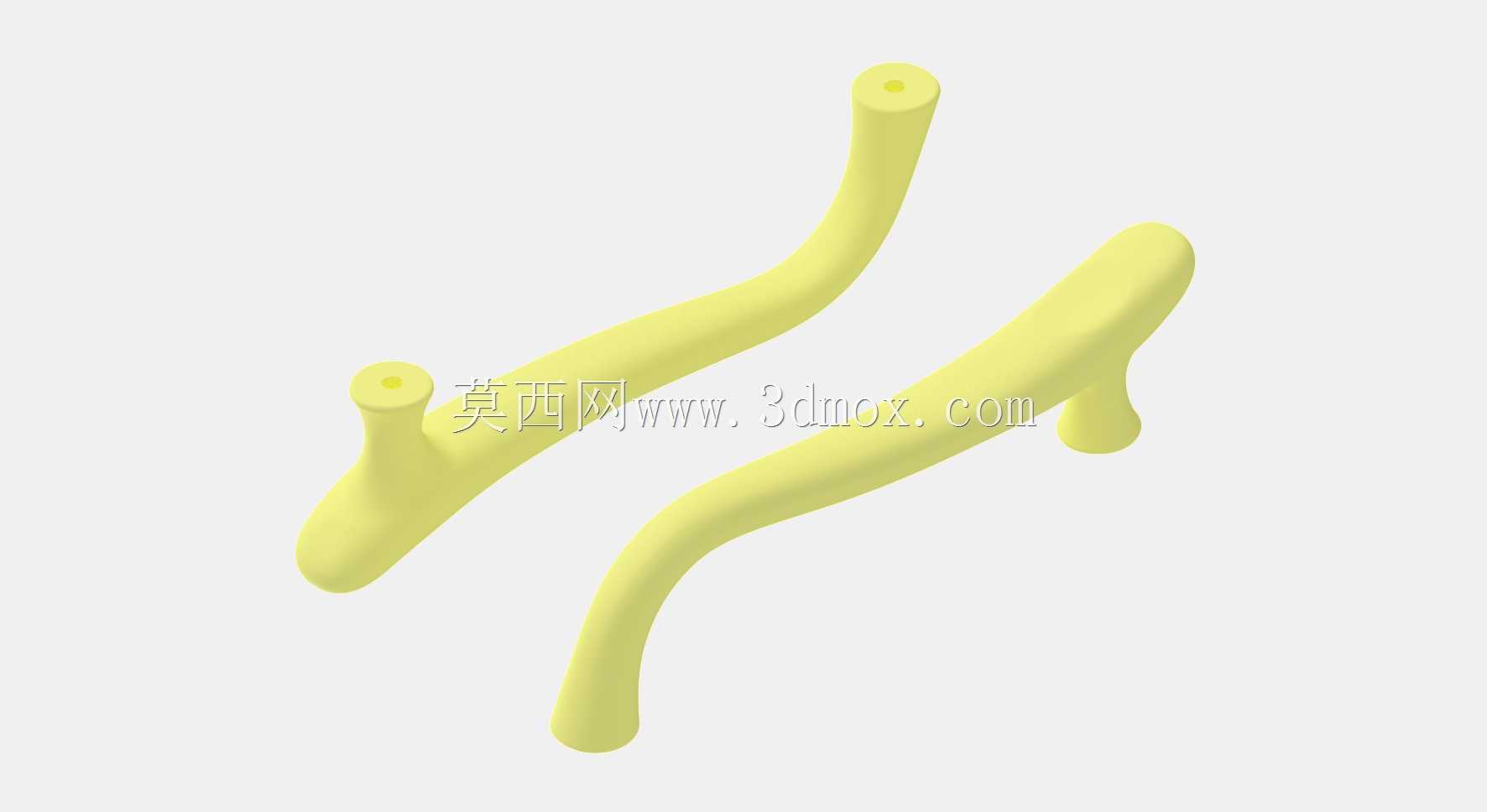

　　从使用场景看，这类把手多用于板式家具、橱柜门和储物抽屉，安装时两端通过螺钉固定在门板预留孔位上，中间悬空段承担手指握持与开启拉力。模型里把手截面沿长度方向连续变化，两端收出安装座，中间拱起形成贴合手掌的弧度，这种变截面形态如果采用平直分型，会在外观面留下错位夹线，所以分型线要沿弧面最低轮廓走，尽量藏在用户视线不易察觉的侧边。

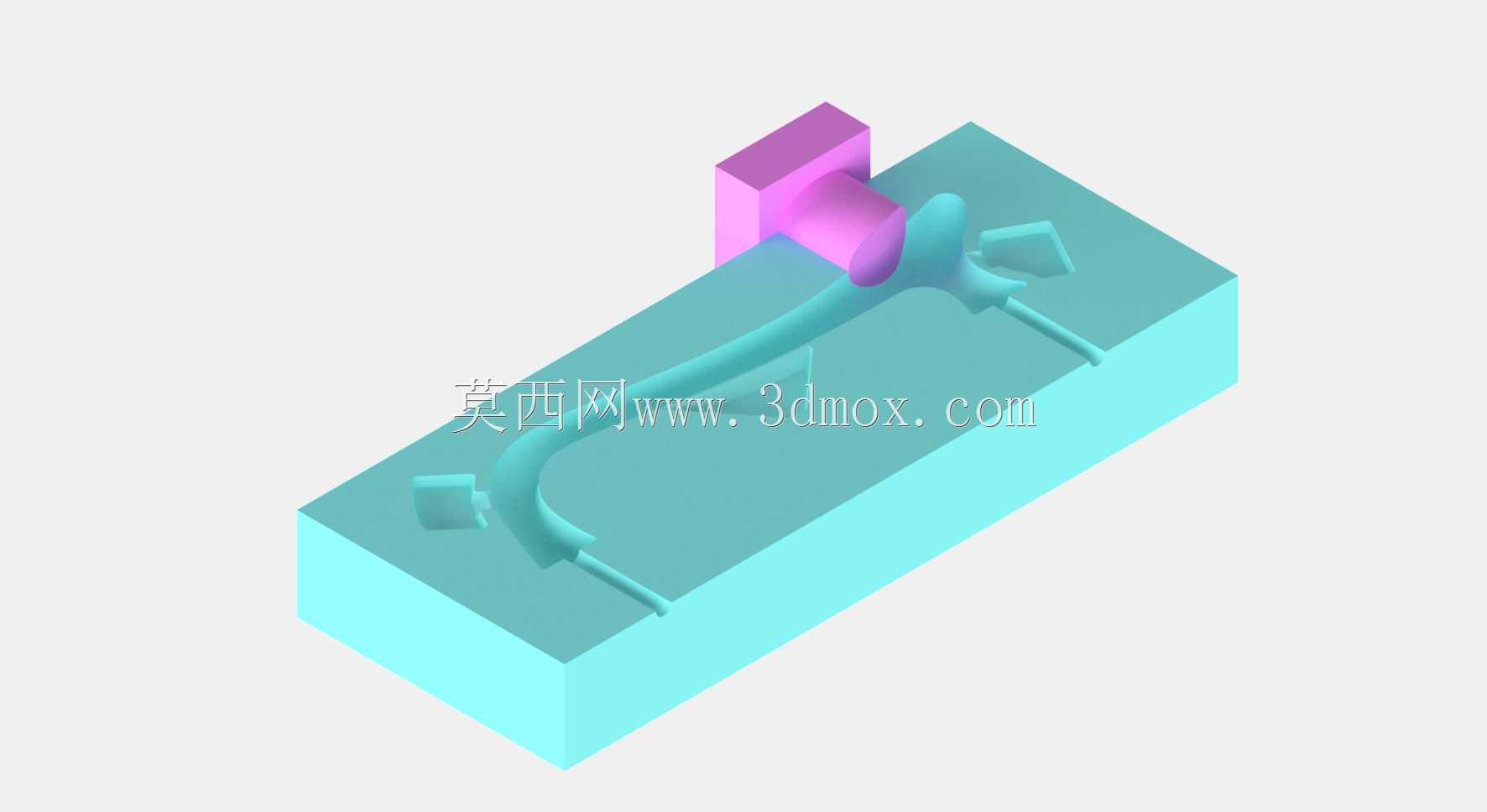

　　模具部分采用一模一腔的布置方式，型槽长度完全覆盖把手展开尺寸，两端留出安装柱成型区域，中部对应弧形握把。模仁四周设置了定位与封胶面，侧向位置可以看到用于处理倒扣或端部结构的抽芯空间；紫色块体对应模内独立成型构件，合模后与青蓝色模仁共同围出封闭型腔。熔体进入型腔后沿长条路径充填，弧顶处壁厚要保持均匀，避免局部过厚造成缩痕，也防止端部安装座因料流转折产生缺胶。

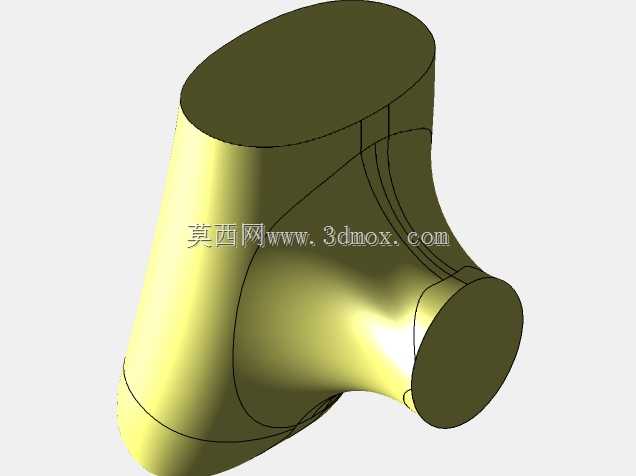

　　结构核对时，首先要确认把手外表面与模腔面的贴合关系，再检查开模方向上是否存在阻碍脱模的倒扣。弧形件不能简单沿竖直方向强脱，若侧面有封闭钩状结构，就需要滑块或斜顶提前退出；模型中端部和侧面的独立块体，正是为了在开模过程中先让出倒扣，再由顶出系统把成品从型腔内托出。顶出位置应避开外观弧面，优先布置在安装座背面、边缘加强位等非装饰区域，防止顶白影响成品表面。

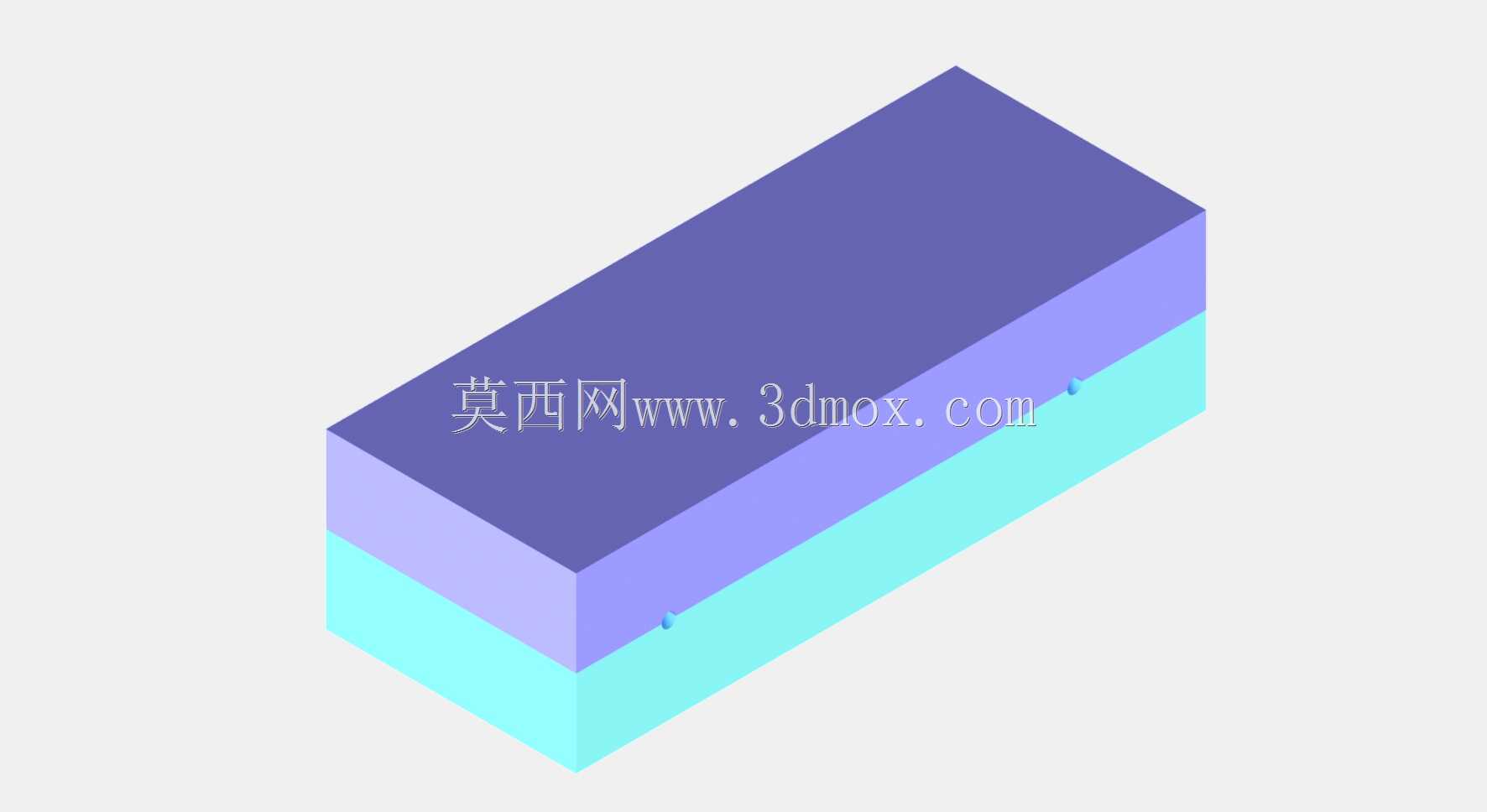

　　安装边界方面，把手两端固定座的孔距决定了门板钻孔位置，设计模具时必须把安装柱、沉孔和螺钉避让空间一并做准。握把最高点与门板表面的距离要满足手指伸入余量，弧面过渡半径不能过小，否则既影响握持，也会让熔体在窄槽处流动阻力增大。模仁外形则需匹配所选模架规格，四周留出锁模块、导柱、冷却水路和顶针板的布置位置，不能只按产品外轮廓随意切块。

　　冷却思路也要跟随弧形型腔布置，水路不能与顶针、螺钉孔和抽芯机构发生干涉。长条把手成型时两端温度容易不均，冷却通道应沿型槽两侧均衡排布，使弧顶和安装座收缩尽量一致。若翘曲控制不足，成品安装后会出现两端贴板、中部悬空高度偏差，直接影响螺钉装配和外观一致性。

　　整套模型把产品功能件与模具成型件放在一起，便于在建模阶段同步检查壁厚、分型、抽芯、顶出和安装关系。对结构设计人员来说，这种对照方式能减少从产品外观到模具加工之间的理解偏差；对模具评审而言，可以提前判断封胶面是否连续、斜顶行程是否足够、端部安装柱是否便于冷却和脱模，从而为后续模架订购、电极拆分和数控加工提供明确的几何依据。
