铝制盒体外壳注塑成型模具结构

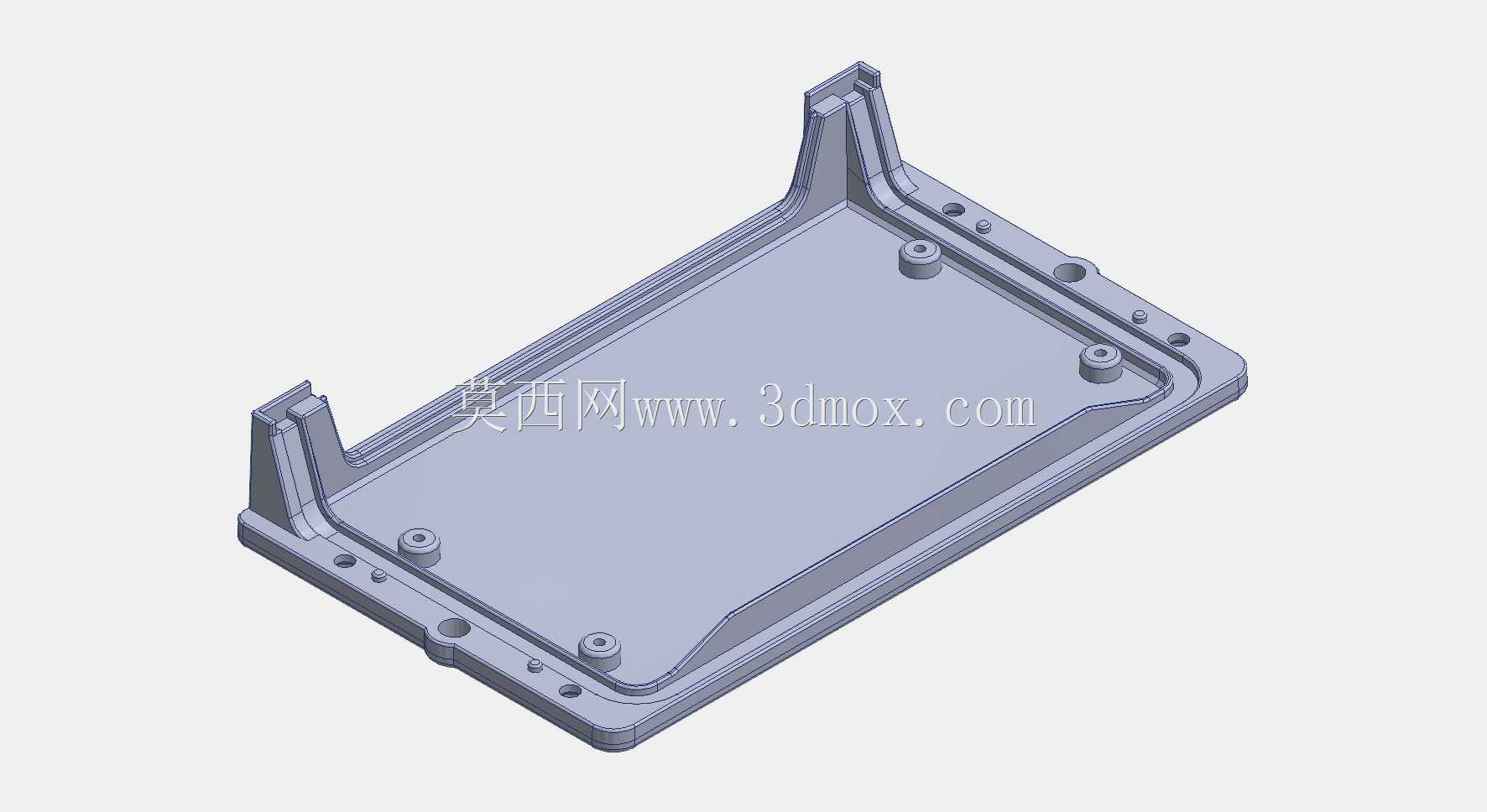

　　这套三维结构围绕薄壁铝盒类外观件的量产成型展开，模型把盒体成品、型腔镶件、模架分层、导向部件和局部开合模关系完整表达出来，适合在消费电子外壳、通讯终端防护盒、小型仪器封装件等场景中做结构参考。盒体本身属于浅腔薄壁件，侧壁需要保持均匀壁厚，边缘承担装配定位和外观收口作用，因此模具设计不能只关注外形，还要同时考虑充模流动、顶出平衡、冷却效率以及后期修模便利性。

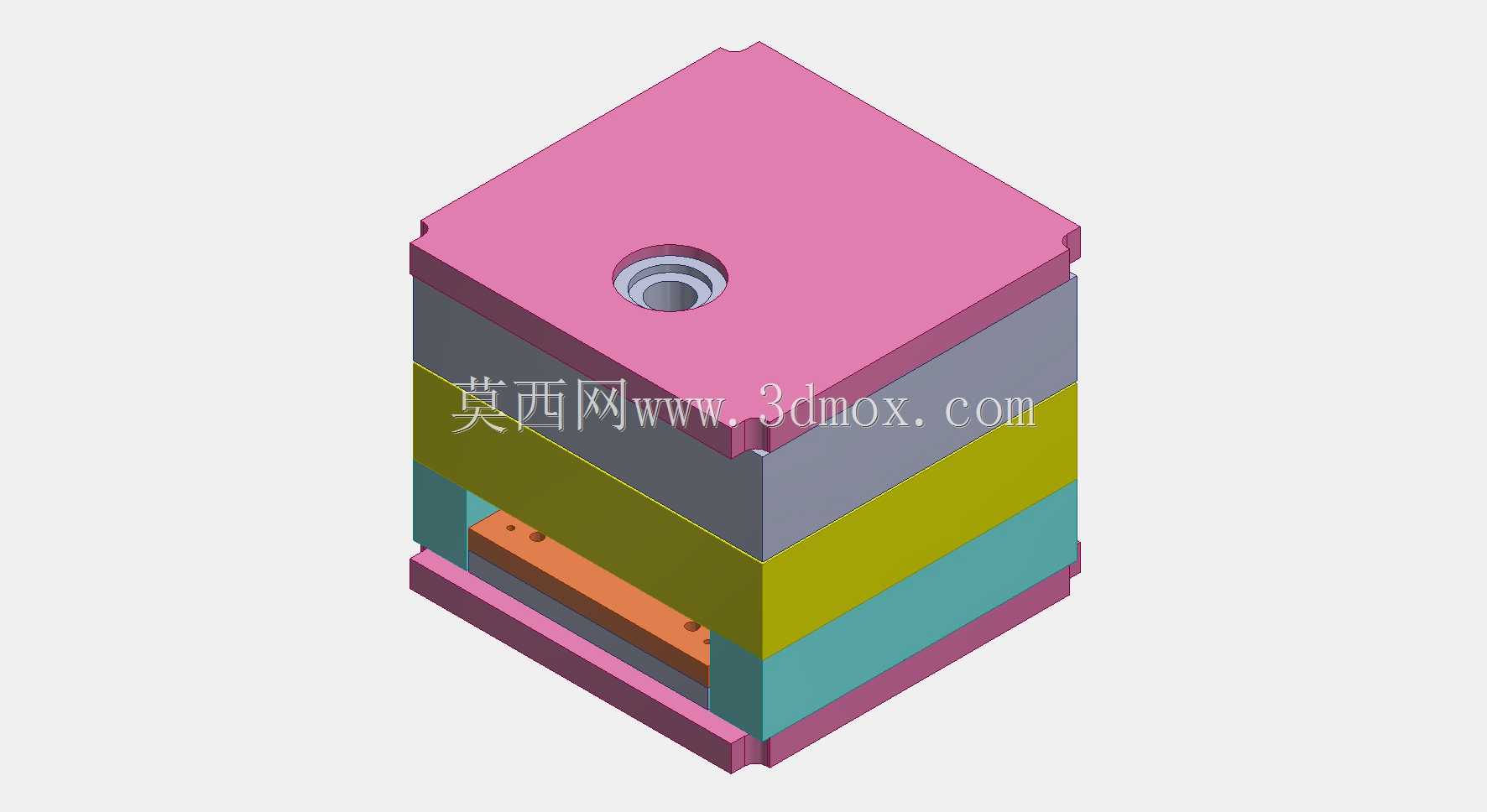

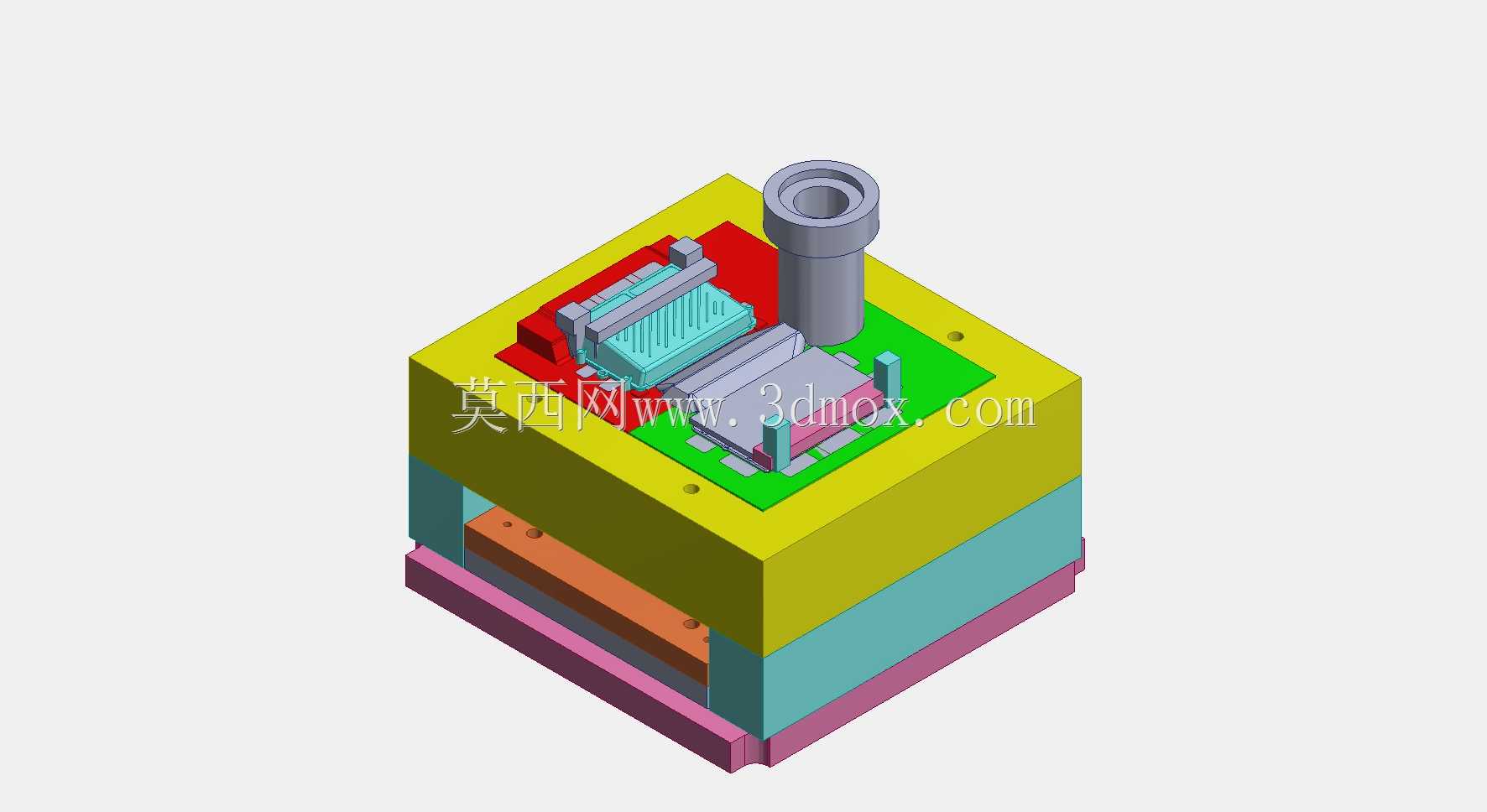

　　从成型逻辑看，制品外观面要求连续平整，盒口和侧壁转折处不能出现明显熔接痕或拉伤。模型中多层板状结构对应典型模架组织方式：靠近制品轮廓的部分为成型镶件，外侧通过模板承担锁模和支撑，顶部预留的孔位与主流道、定位环区域相呼应。熔融材料经浇注系统进入型腔后，需要在较短流程内填满盒体四周薄壁区域，若进胶位置偏置，容易造成一端过保压、另一端缺胶，所以在排布流道时要结合盒体长宽比例，尽量让充填路径对称。

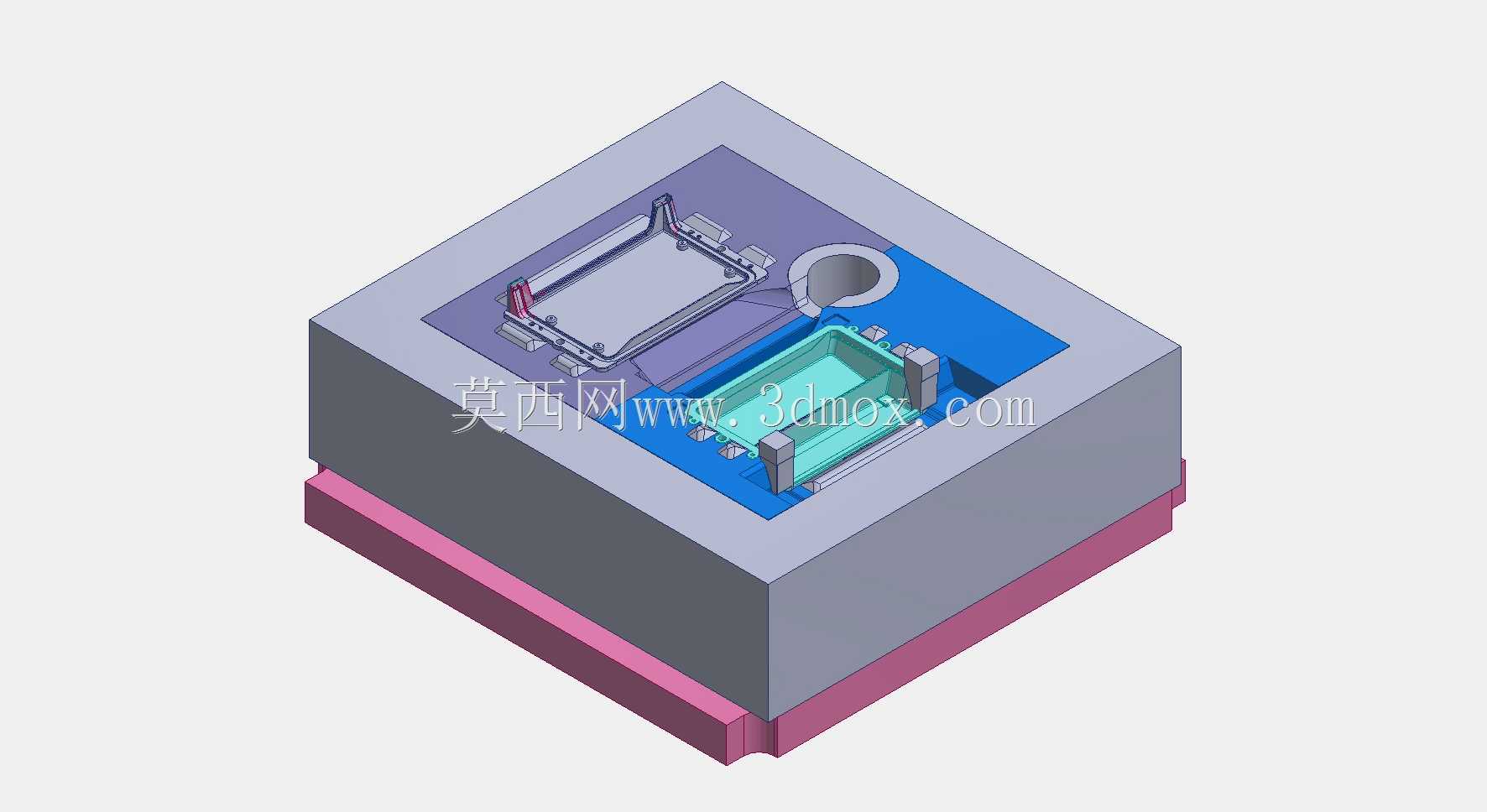

　　盒体类零件虽然几何形状不复杂，但模具风险集中在脱模和变形。制品侧壁与型芯之间存在包紧力，开模瞬间如果顶出力集中在窄小区域，薄壁底面可能产生发白、顶穿或翘曲。结构中可以看到分型面沿盒体口部轮廓展开，这样既能让制品在开模时稳定留在预定一侧，也便于加工时直接铣削分型面。侧壁拔模角度需要按照表面纹理、材料收缩率和成型深度综合取值；外观面若做晒纹或喷砂，拔模量要比光面适当放大，否则量产中会出现拖花。

　　冷却回路的布置对这类盒体模具影响很直接。盒底面积较大，热量集中在型芯侧，如果冷却只重视型腔板而忽略型芯，制品会因内外收缩不一致出现盒口外张或底面拱曲。实际设计时，冷却水道应贴近成型面并保持均匀距离，避开顶针、螺丝、导柱和镶件拼缝。模型分层表达有利于检查水道与其他机构的空间干涉，尤其是在模架厚度有限的情况下，水管接头、密封圈和堵头都要预留安装与扳手空间。

　　导向与支撑部分采用常规模架思路，导柱导套保证动定模合模重复定位，模板四角承受锁模压力，中部成型区域则依靠镶件和支撑件传递注射压力。对于浅盒件，分型面投影面积较大，注射时模腔会产生明显胀模力，模板刚度不足会导致飞边。设计时不能只按模板外形选型，还要校核型腔内部承压面积、撑头分布以及模脚间距，避免动模板在中部产生挠曲。

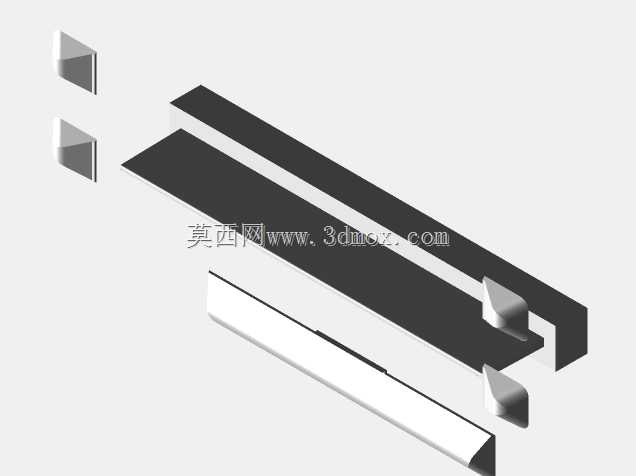

　　镶件拆分体现了加工与维护的平衡。盒体转角、底部孔位和局部卡扣区域不适合全部在整块钢料上一次加工到位，拆成独立镶件后，电火花、线切割和数控铣削都更容易实现，后期排气也可借助镶件缝隙完成。排气槽通常开设在熔体最后到达的分型边缘和深筋末端，槽深需要控制在既能排出空气、又不使材料溢入的范围内。对于薄壁铝盒外观件，困气不仅会造成短射，还可能在转角形成焦痕，因此分型和镶件边界要顺着流动末端布置。

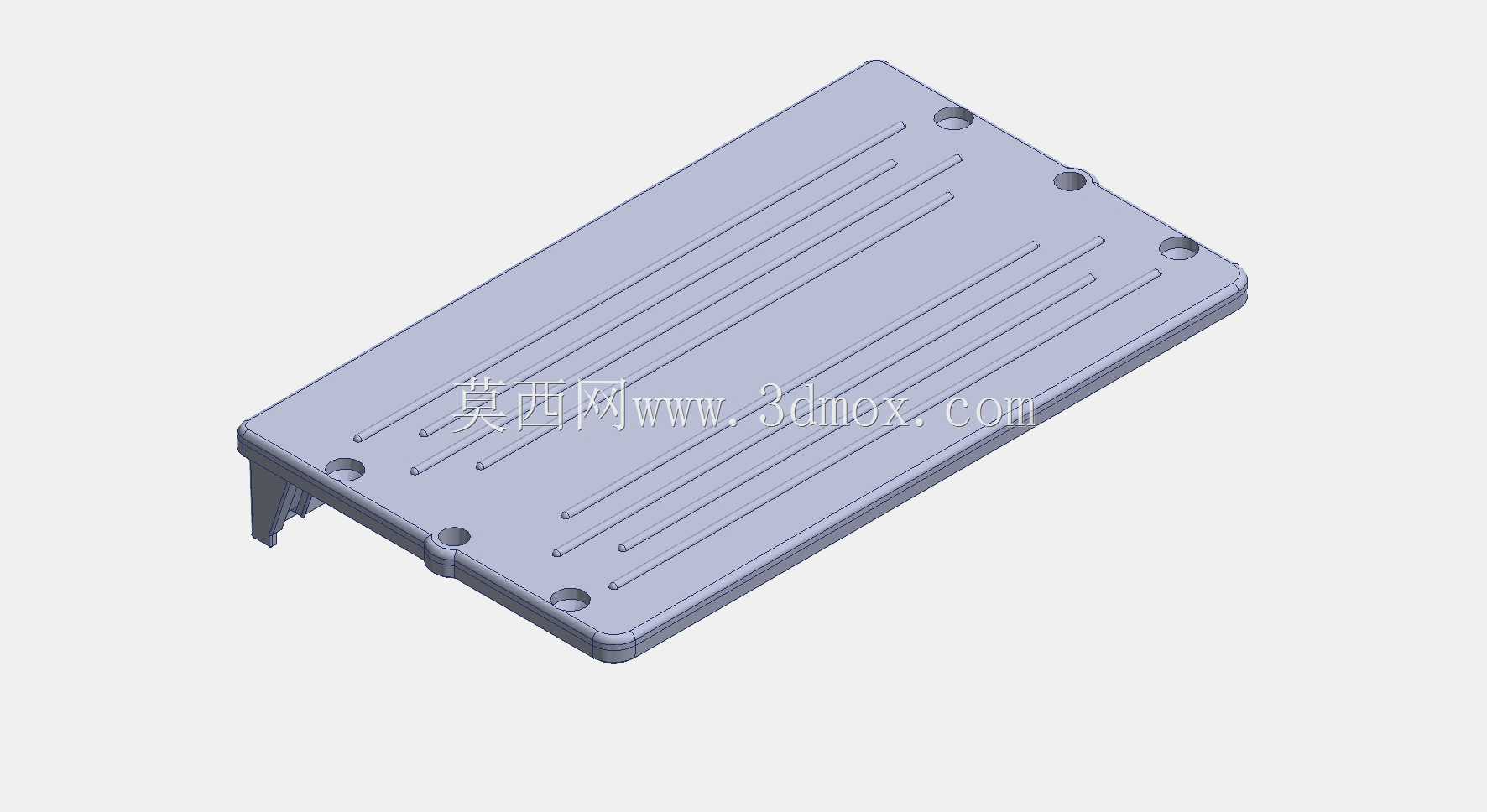

　　顶出系统需要与制品刚性相匹配。盒底若允许留下顶针痕迹，可在底面非外观区域均匀布置顶针；若底面为外露装饰面，则应考虑顶板、推块或潜伏式进胶配合自动剪断，减少后处理。顶针排布要避开冷却水道和薄弱镶件，同时保持顶出合力中心接近制品包紧力中心。盒口四周的包紧力较大，顶针过于靠内会让盒体边缘脱模受阻，靠外又可能干涉型腔封胶面，这些边界条件在三维装配中比二维图纸更易核对。

　　安装边界方面，整套模具外形接近方正叠层结构，顶部需要与注塑机定模板固定板、定位环和射嘴中心对齐，底部则要通过码模槽或压块固定在动模板侧。吊运、开模行程和顶出行程必须提前校核：盒体深度决定最小脱模行程，机械手取件还需额外留出夹爪空间；模具总厚度要落在注塑机容模范围内，顶棍孔位置要与设备顶出机构对应。若采用自动化生产，分型面外侧还应预留取件空间，避免盒体粘模后与斜导柱、流道或传感器发生碰撞。

　　从结构学习角度看，该模型的价值不在于复杂抽芯，而在于把普通薄壁盒件模具中最常见的分层、封胶、进胶、冷却、顶出和机台匹配关系集中呈现。设计此类模具时，应先确定制品分型方向和外观边界，再反推型腔镶件尺寸；先保证成型面加工可达，再安排水路和顶针；先校核开合模与取件空间，再最终确定模架规格。这样处理可以减少试模阶段反复烧焊、改镶件和重新钻孔的工作量，也能让模具从结构设计阶段就贴近量产现场。
