武装攻击直升机外观结构三维设计

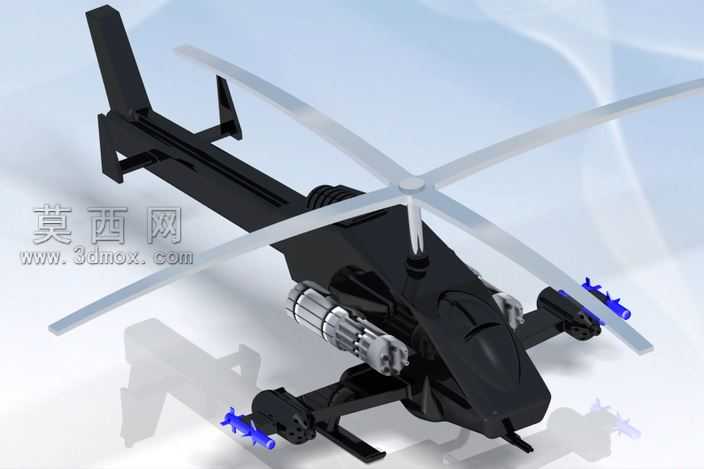

本款直升机三维模型采用CATIA V5软件完成全流程建模，整体围绕轻型武装攻击直升机的定位展开外观与结构设计。建模阶段首先以机身主体为核心基准，绘制流畅的低阻流线型曲面，机身前部采用圆润的棱边过渡设计，既符合空气动力学特性，也预留了机载观瞄设备的安装空间，机身中段设置了内置设备舱的结构轮廓，尾梁部分采用收窄的长条形结构，搭配垂直尾翼与水平安定面的组合结构，保证飞行姿态的稳定性。旋翼系统采用四叶主旋翼设计，每片旋翼都做了翼型曲面的精细化建模，桨毂部分还原了铰接式结构的细节特征，尾旋翼则与尾梁末端整合设计，兼顾传动效率与结构紧凑性。武器挂载部分在机身两侧短翼下设置了多组挂点，分别挂载了火箭弹发射巢与机载导弹模型，机身侧部还还原了机炮吊舱的结构细节，金属质感的炮管与弹仓结构做了分件建模，便于后续的材质区分与渲染调整。材质渲染阶段，机身主体采用哑光黑色的航空涂装材质，表面添加了细微的颗粒质感模拟隐身涂层效果，旋翼部分采用半透明的浅灰色复合材料材质，调整了适当的反光度与透明度，还原旋翼高速转动时的视觉特征，武器挂架与弹药部分采用蓝紫色的涂装区分，金属部件则添加了拉丝金属的纹理与高反光属性，不同材质的粗糙度、金属度参数经过多轮调试，最终呈现出层次分明的视觉效果。整体设计严格参考真实武装直升机的结构比例，各部件之间的装配关系清晰，可用于航空装备结构展示、军事场景渲染、科普教学演示等多种场景，模型的曲面精度达标，结构逻辑严谨，既还原了真实载具的硬朗质感，也通过细节优化提升了模型的整体完成度。
