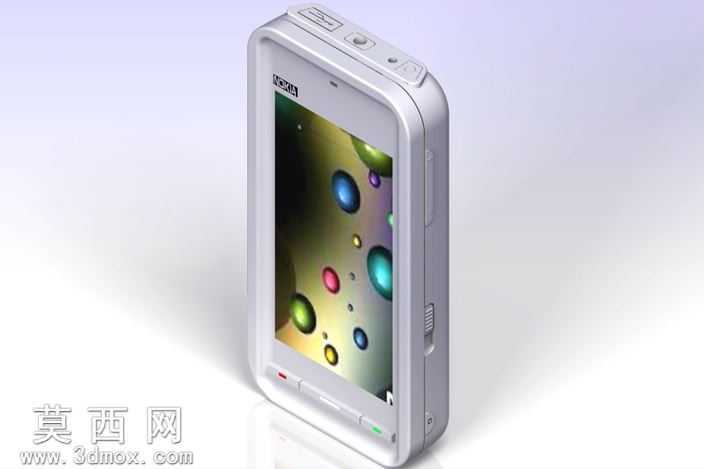

诺基亚5233直板触屏手机三维建模设计

本作品为诺基亚5233直板触屏手机的三维建模成果，建模过程依托CATIA V5平台完成，整体围绕该款经典直板触屏手机的真实外观与结构比例展开还原设计。建模初期首先梳理该机型的整体造型特征，该机型采用圆润边角的直板一体化机身设计，正面配备大尺寸电阻触控屏，屏幕下方设置实体功能按键，机身顶部集成电源按键、手写笔收纳槽与听筒模块，侧面配置音量调节按键与拍照快捷键，背部为光滑的一体式后盖，整体线条流畅柔和，没有生硬的棱角转折，还原了该机型主打便携握持的设计特点。建模过程中首先通过草图绘制勾勒机身的正侧视轮廓曲线，利用多截面曲面、填充等曲面命令构建机身的整体外曲面，保证曲面之间的G1连续，让机身的圆角过渡自然顺滑，还原真机的温润握持质感。针对机身的细节部件，分别进行独立建模：屏幕部分采用分层结构设计，区分外层透明保护屏与内层显示区域，为后续材质赋予预留层级；实体按键部分还原按键的凸起弧度与间隙，保证按键与机身的装配间隙符合真实产品的公差逻辑；侧边的防滑纹理、顶部的接口开槽、底部的麦克风开孔都通过拉伸、切除、阵列等命令逐一还原，保证细节的还原度。材质与渲染阶段，为机身主体赋予哑光银白的塑料材质，调整材质的粗糙度与反射参数，还原真机外壳的磨砂质感，避免过度反光造成的塑料廉价感；屏幕部分外层赋予高透的玻璃材质，添加轻微的反射与折射效果，内层显示区域赋予彩色壁纸贴图，模拟屏幕点亮的显示效果；按键部分分别赋予不同的材质，通话挂机按键采用红色半透明材质，功能键采用与机身一致的哑光塑料，侧边按键添加细微的防滑纹理凹凸，提升细节真实感。灯光布置采用三点布光法，主光源从侧上方打亮机身主体，勾勒出机身的轮廓线条，辅光源补充暗部细节，避免阴影区域死黑，添加环境反射贴图让机身的曲面反射更具真实感，最终渲染出的效果完整还原了诺基亚5233作为经典入门触屏手机的外观特质，整体建模比例精准，细节到位，曲面过渡自然，可用于数码产品外观展示、经典机型复刻参考等场景。
