CATIA设计四冲程发动机三维结构模型

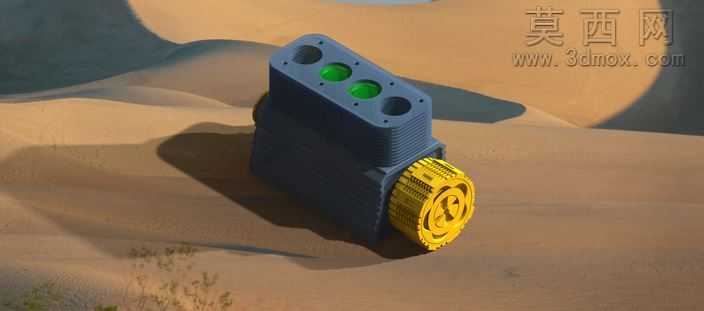

本作品为在CATIA V5环境下完成的四冲程发动机三维建模作品，建模过程严格遵循四冲程内燃机的真实结构逻辑开展，从核心部件的尺寸标定到整体装配的公差配合都经过严谨推演，完整还原了小型四冲程发动机的功能结构特征。建模阶段首先完成主体基座的实体构建，针对基座上的安装孔位做了精准的位置排布，四个圆形安装孔分别对应不同的管路接驳功能，孔位内壁做了符合工业加工标准的倒角处理，避免应力集中的结构缺陷，基座外壳的防滑纹理采用阵列特征完成，既还原了真实产品的外观细节，也保证了结构设计的合理性。前端的调节旋钮部件采用多特征组合建模，旋钮表面的防滑齿纹通过圆周阵列实现，齿形的角度与间距参考了同类型工业部件的通用设计标准，旋钮端面的标识凹槽做了精细化的曲面处理，保证视觉呈现的真实感。渲染阶段采用沙漠场景作为展示背景，通过暖色调的环境光模拟户外强光照射效果，主体部件的材质做了差异化区分：基座部分采用哑光深灰工程塑料材质，调整了材质的粗糙度与反射参数，还原工程塑料的磨砂质感；前端旋钮采用亮黄色硬质工程塑料材质，适当提高材质的反光度，突出部件的操作属性；基座顶部的两个透明视窗采用半透明绿色树脂材质，调整了材质的透光率与折射参数，模拟真实油位视窗的视觉效果。整体装配过程严格遵循四冲程发动机的部件连接逻辑，各部件之间的装配间隙控制在合理范围内，既保证了模型外观的完整性，也体现了内燃机结构的功能设计思路，完整呈现了四冲程发动机进气、压缩、做功、排气四个冲程对应的结构布局特征，模型的每一处结构都对应真实发动机的功能部件，没有冗余的装饰性设计，充分体现了机械建模的实用性与严谨性。
