V型四缸内燃机核心结构三维建模作品

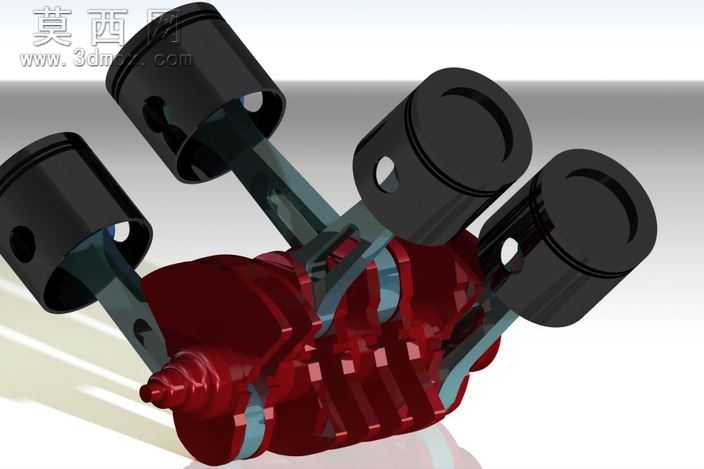

本作品为V型四缸发动机核心总成的三维建模成果，建模过程严格遵循内燃机经典结构设计逻辑，完整还原了V4动力单元的核心组成与装配关系。建模阶段以曲柄连杆机构的运动匹配为核心设计基准，首先完成曲轴部件的参数化建模，精准绘制四个曲柄销的V型排布角度，确保各缸做功行程的相位差符合四冲程内燃机的工作循环要求，曲轴的平衡重结构、输出端连接位、润滑油道预留位均按照实际工程设计标准完成细节刻画。活塞部件建模时，还原了活塞顶部的燃烧室凹坑结构、活塞环槽的分层设计、活塞销座的加强筋结构，活塞裙部的型线变化也做了对应呈现，保证活塞与气缸配合的结构合理性。连杆部件采用分体式大端设计，建模时明确区分了杆身、连杆盖、连接螺栓位的结构，杆身的工字型截面特征完整还原，兼顾轻量化与结构强度的设计特点。缸体部分采用V型夹角的一体式布局建模，清晰呈现了两列气缸的排布角度、曲轴箱的容纳空间、各部件的装配定位基准，缸体外表面的加强筋结构、安装凸台位置均做了细节处理。渲染阶段采用差异化材质区分不同部件：曲轴与连杆等高强度承载部件采用金属红的涂装材质，模拟原厂发动机的铸铁/铸钢部件表面处理效果；活塞部件采用哑光黑色金属材质，还原铝合金活塞经表面处理后的质感；各部件的边缘倒角、装配间隙均做了精细化调整，渲染光影采用柔和的侧上方打光，清晰呈现各部件的结构轮廓与装配层次，既突出V型布局的紧凑结构优势，也完整展现曲柄连杆机构的空间运动关系。整个建模过程从结构原理出发，所有部件的尺寸比例、装配关系均符合V4发动机的实际工程设计逻辑，可直观展示四缸V型内燃机的核心构造与动力传递路径。
