空调机组传动齿形离合联接构件

　　该构件面向暖通空调末端及小型空调机组内部的动力传递环节设计，属于带端面齿形的中空轴套类传动零件，在机组中承担扭矩传递、轴向定位以及半离合状态下的齿槽嵌合功能。空调设备内部的风门调节、风向导板摆动、小型新风阀切换等动作，往往需要小扭矩、低转速的间歇传动，这类带齿的轴套构件正是安装在驱动电机输出端与从动摆臂之间，通过外周均布的直齿与配合件内齿圈啮合，将电机的旋转运动平稳传递至执行机构，同时中空轴孔可直接套装在电机输出轴或固定心轴上，省去额外联轴器，压缩机组内部的安装空间。

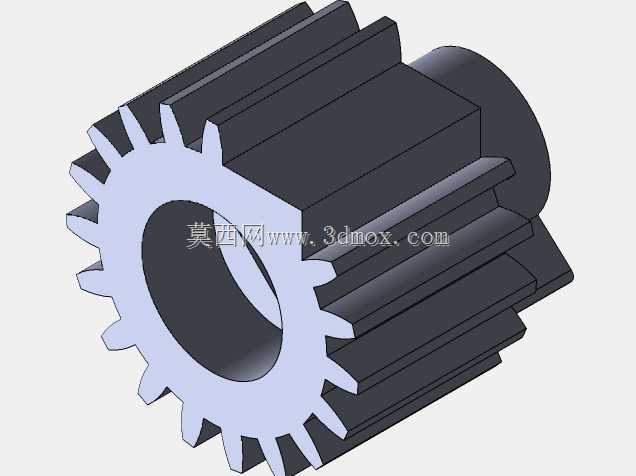

　　从实际装配边界来看，零件整体呈短圆柱套筒形态，一端为带二十余个均布直齿的齿盘段，齿形沿轴向贯通，齿顶圆直径为整个零件的最大径向尺寸，设计时需在齿顶外围预留不小于齿高1.2倍的径向间隙，避免齿圈旋转时与周边塑料风道壁、线束护套发生刮擦；零件另一端为光滑圆柱轴颈，轴颈外径小于齿顶圆，用于嵌入从动件的轴承孔或定位衬套中，轴颈的轴向长度决定了零件与配合件的轴向搭接量，建模时需保证轴颈端面与配合件台阶面保留0.5至1毫米的轴向窜动间隙，补偿温度变化带来的塑料件热胀冷缩。中心通孔为贯穿式光孔，孔径与电机输出轴采用间隙配合，孔壁未开设键槽，实际应用中依靠齿面啮合传递扭矩，轴孔仅承担径向支撑作用，这种设计适配空调设备小扭矩的工作特性，装配时直接将零件压入或套装到位即可，无需额外键连接紧固件，提升产线装配效率。

　　齿形部分采用直齿圆柱齿构型，齿向与零件轴线完全平行，齿槽宽度均匀，齿顶与齿根均做了小圆弧过渡，避免应力集中。在空调风门执行的工况下，传动并非连续高速运转，更多是小角度往复摆动，直齿构型在往复换向时不会产生轴向分力，零件不会沿轴向往复窜动，降低了轴向定位结构的负载，同时直齿的加工与注塑成型难度更低，空调类配件大批量生产时多采用增强尼龙或POM材质注塑成型，直齿结构脱模顺畅，模具抽芯结构简单，成型后齿形变形量小，啮合侧隙容易控制在合理范围，既不会因侧隙过大导致风门定位不准，也不会因侧隙过小出现换向卡滞。

　　设计过程中首先从执行机构的输出扭矩需求出发，先确定齿根圆直径与中心孔的壁厚：中心孔直径需匹配常用微型电机的输出轴规格，齿根圆与内孔之间的环形壁厚需满足扭转强度要求，在空调配件常用的玻纤增强尼龙材质下，壁厚取齿高的1.5倍以上即可承受风门堵转时的峰值扭矩，不会出现齿根断裂或内孔扭裂。齿的数量选择上，较多的齿数可以提升啮合重合度，传动更平稳，往复摆动时的冲击噪音更低，这一点对空调设备的静音要求尤为重要——空调运行时对室内噪音敏感度高，传动件啮合冲击产生的异响会直接影响用户体验，多齿设计让每次啮合同时有多个齿接触，换向时的撞击能量被分散，运行噪音可控制在空调整机的噪音阈值之内。

　　零件外周的轴向长条凸筋并非散热结构，而是与齿盘一体成型的加强筋，沿套筒轴向分布，连接齿盘背面与后端轴颈，提升整个零件的抗弯刚度。当齿圈受到径向啮合作用力时，力会通过这些轴向筋条传递到后端轴颈，避免齿盘与套筒衔接处出现悬臂变形，保证齿面全程均匀贴合，不会出现局部齿面偏磨。筋条的外圆直径小于齿顶圆，安装时筋条处于配合件的内腔避让空间中，不会与其他零件发生干涉。

　　在整机布置阶段，该零件的安装位置通常处于空调箱体内部的风道侧边，环境长期存在冷凝水湿气，夏季工况下周边温度可达四十余摄氏度，冬季制热时温度更高，因此构件的尺寸设计需考虑材质的吸湿膨胀与热膨胀系数，建模时齿形的配合侧隙要比金属齿轮适当放大，预留出塑料件吸湿后的膨胀量，避免高湿环境下齿槽胀死导致风门无法动作。中空内孔与金属轴的配合间隙也需考虑塑料的热胀量，防止温度升高后内孔抱紧金属轴，增大电机负载甚至触发电机过流保护。

　　从维护与替换角度，该零件属于空调执行机构的易损件，长期往复摆动后齿面会出现磨损，建模时将齿形、轴颈、中心孔、加强筋所有特征参数化，齿宽、齿高、孔径、轴颈长度、整体总长均可快速调整，适配不同功率的风门电机、不同规格的空调机组机型。装配验证时需重点检查三个边界：一是齿盘旋转时的最大外圆扫掠空间，确认与周边风道、线束、壳体筋位无干涉；二是后端轴颈插入配合衬套的深度，保证工作过程中轴颈不会从衬孔中脱出；三是零件轴向定位台阶的贴合面，确保装配后零件无明显轴向窜动，齿面啮合宽度达到设计值的百分之八十以上。整个构件结构简洁，无复杂曲面，特征逻辑清晰，既满足空调设备小扭矩间歇传动的功能需求，也适配注塑批量生产的工艺要求，在暖通空调执行机构、小型通风设备风门驱动场景中具备很强的通用性。
