腋托式可调康复助行拐杖结构

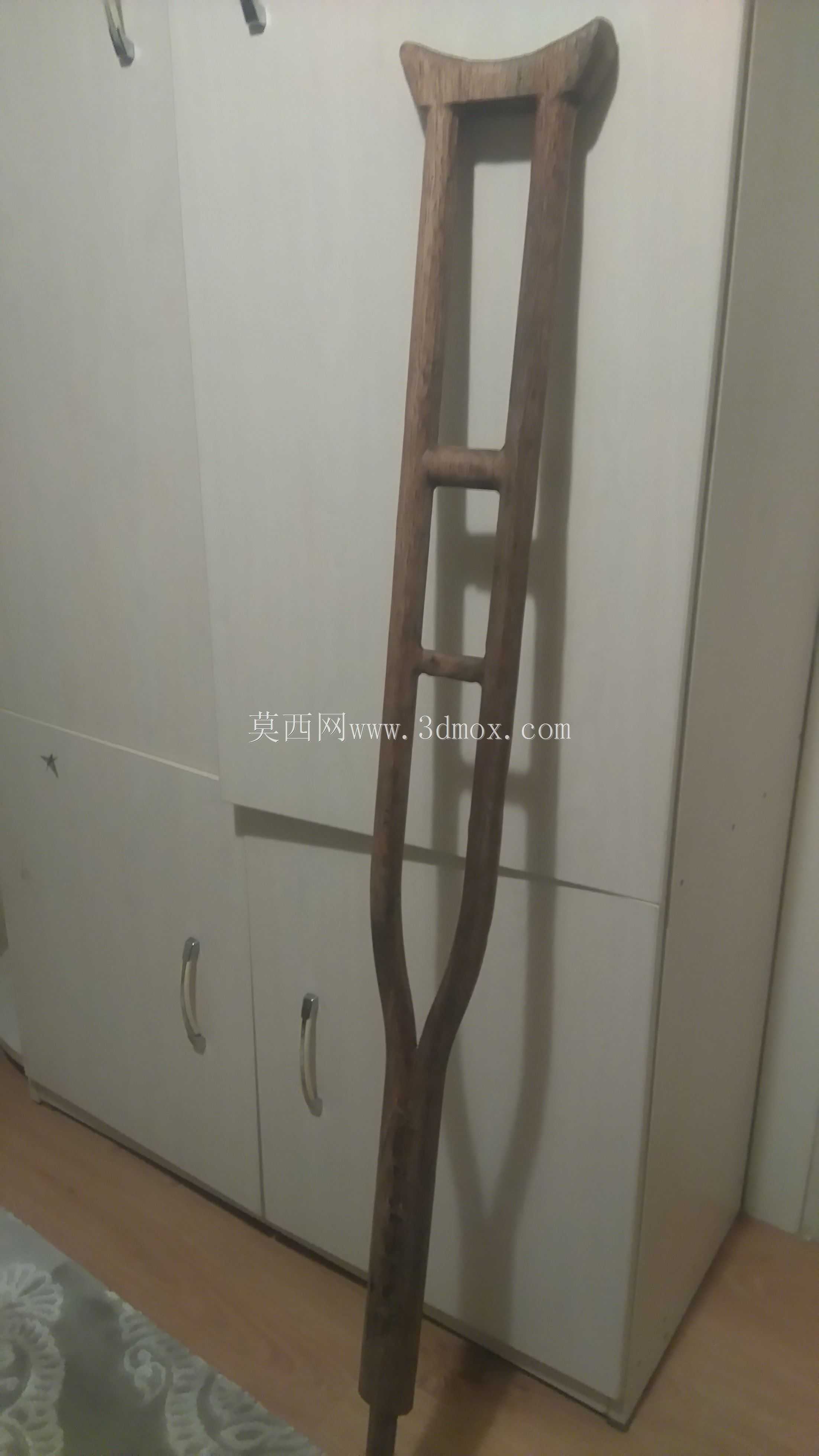

　　该腋托式助行拐杖面向下肢行动受限人群的短时支撑与康复训练场景，常见于医院骨科病房、社区康复站、养老机构护理区以及家庭术后恢复空间，用于分担下肢承重、辅助站立平衡和短距离移步。结构采用单侧主承力支杆配合分叉式腋托支撑的布局，顶部弧形托板贴合人体腋下软组织轮廓，避免硬质棱边直接压迫臂丛神经；中部横向握把供使用者手部握持发力，下端Y形分叉将腋托区域的载荷平顺传递至主支杆，减少局部应力集中。

　　从受力路径看，使用者腋下施加的竖向载荷先由顶部托板承接，经两根分叉斜杆汇聚到主立管，再通过伸缩调节段传递到底部脚垫，最终分散到地面。握把位置承担部分手部下压载荷，横撑同时起到连接两侧分叉杆、限制开口变形的作用。主立管设计为套管伸缩形式，可根据使用者身高调整腋托高度，调节段需要保留足够的重叠长度，确保锁紧后不会出现晃动或侧向滑移。底部脚垫采用弹性耐磨材料，端部略呈扩口形态，接触地面时可增大摩擦面积，并在小角度倾斜时保持贴地，降低湿滑地面上的侧滑风险。

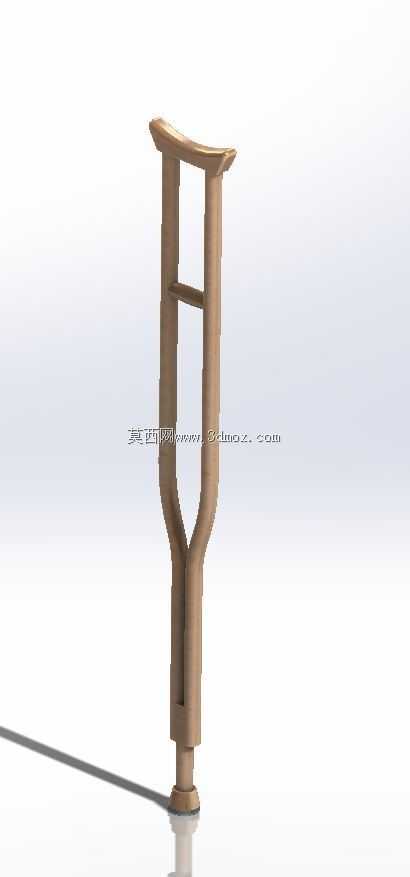

　　建模时需重点处理托板曲面与人体接触区域的过渡关系。腋托上表面不宜做成简单平面，应沿手臂方向形成微弧，宽度方向保留圆角，边缘做卷边或厚壁处理，使接触压强分布更均匀。分叉杆与主立管交汇处属于反复承载区域，曲面应顺滑收口，避免尖角造成疲劳裂纹；横撑与立杆连接处可加入小圆角或局部加厚，模拟焊接或一体成型后的加强效果。握把截面需兼顾握持强度与手感，外径不宜过粗，表面可预留防滑纹理或包覆软质材料的装配空间。

　　外形尺寸方面，整体高度应覆盖成人常规使用范围，腋托宽度以能稳定支撑腋下且不明显干涉躯干为边界；握把位置需与腋托保持合理垂向距离，使肘部自然弯曲时手部能够稳妥抓握。底部脚垫直径要与支腿尺寸匹配，过小会导致接地比压偏大，过大则影响移步灵活性。伸缩管的锁紧位置应布置在使用者容易操作、又不会在行走中误触的区域，销孔或锁紧套周边需考虑壁厚补强。

　　安装边界上，拐杖不与其他设备固定连接，属于独立移动式辅具，因此设计校核更关注落地稳定性和杆件抗弯能力。三维装配中应保证托板、握把、主立管、伸缩段和脚垫同轴或对称布置，左右方向不得出现明显偏载；脚垫底面相对支杆轴线应保持垂直，使竖直承载时接触面均匀受压。对于结构设计人员，该模型可用于康复辅具外观方案验证、管件折弯与焊接工艺讨论、伸缩调节机构选型以及轻量化改型；在教学场景中，也适合作为人体工学与简单承力构件结合的案例，帮助理解载荷传递、圆角加强、接触稳定性和可调结构之间的平衡关系。
