回转圆柱曲面教学演示实体构件

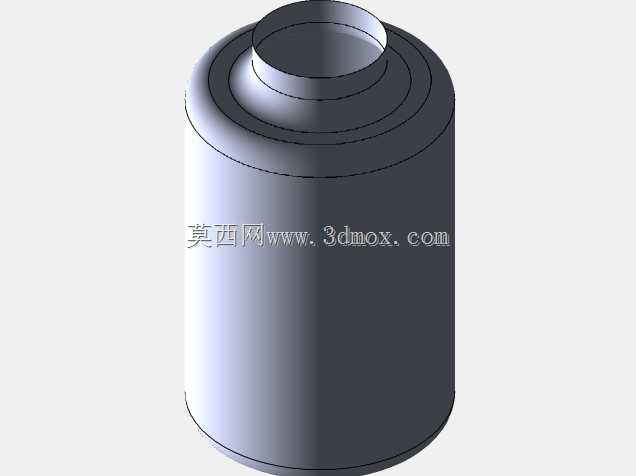

　　在曲面建模的基础训练环节，很多刚接触三维结构设计的从业者，最先遇到的难点并不是复杂异形曲面的搭建，而是对最基础回转体曲面成型逻辑的理解偏差——不少人在绘制圆柱类构件时，习惯直接调用软件自带的拉伸实体指令，跳过曲面生成、缝合、加厚的完整流程，一旦后续需要在圆柱侧壁做渐变切槽、曲面包覆特征、不等壁厚抽壳这类衍生设计时，就会出现特征报错、曲面破面、壁厚分布不均的问题。这个圆柱曲面演示构件，正是针对这类基础训练场景搭建的教学用参考实体，整体为标准正圆柱回转结构，顶面与底面为平行的正圆形平面，侧壁为连续光滑的整周圆柱曲面，没有额外的凸台、开孔、倒角或者拼接特征，把回转曲面最本真的几何形态完整呈现出来。从实际教学使用的场景来看，

　　这个构件可以直接放在曲面建模课程的入门章节，用来演示旋转曲面的生成逻辑：只需要绘制一条和回转轴线平行的母线，绕轴线整周旋转360度，就能直接生成完整的圆柱侧壁曲面，再搭配上下两个圆形平面曲面进行缝合，就能得到封闭的实体面组，后续无论是做加厚生成薄壁筒件，还是直接填充生成实心圆柱，整个特征树的逻辑都非常清晰，学员可以一步步观察曲面从线框到面、再到实体的完整生成过程，理解“实体本质是封闭面组集合”这个核心概念，而不是只会调用一键生成实体的快捷指令。在工业实际设计场景里，这类纯圆柱曲面结构的应用覆盖面极广，小到气动回路里的导向柱塞、缓冲垫内置的支撑芯轴，大到储料筒的筒体段、辊道输送机的传动辊毛坯、压力容器的筒节试样，核心几何形态都和这个演示构件完全一致。很多工程师在做这类筒类、辊类零件的前期方案校核时，不需要一开始就把所有安装槽、键槽、端盖连接孔全部画出来，先搭建这样一个纯圆柱基础体，就可以快速完成多项核心参数的前置验证：比如先确认圆柱外径和周边安装护罩的内壁间隙是否满足装配要求，提前排查运动过程中会不会出现侧壁剐蹭；再核对圆柱的轴向高度，确认构件装入安装工位后，两端的伸出量是否符合预设的边界尺寸，不会和上下层的其他零部件发生空间干涉；如果是用作辊子类承载构件，还可以基于这个基础圆柱体快速赋予材料属性，完成简单的自重、径向受载下的挠度估算，不用等所有细节特征全部做完再返工调整核心尺寸。从建模思路的角度来说，

　　这个极简圆柱构件也能用来演示不同建模路径的差异：同样是得到圆柱实体，用拉伸凸台生成的实体，其侧壁曲面是拉伸特征的衍生面，后续如果要在侧壁做包覆文字、螺旋线槽这类依附于曲面的特征时，曲面的UV参数分布和旋转生成的曲面存在细微区别；而通过旋转生成曲面再缝合得到的实体，侧壁曲面的参数线是沿圆周方向和轴向均匀分布的，在做曲面偏置、曲面剪裁、等距面生成时的容错率更高，尤其适合后续要做大量曲面衍生操作的设计场景。很多学员在初期练习时，经常遇到圆柱面无法正常展开、包覆特征提示曲面不连续的问题，根源就在于最初生成基础体时没有选对建模方式，通过这个纯圆柱构件做对比练习，就能直观感受到不同建模逻辑对后续特征搭建的影响。在安装边界的考量上，

　　这个无任何附加特征的圆柱体也可以作为装配校核的基准占位件使用：在设备整体布局的初期阶段，很多外购的辊子、筒体、柱塞类零件的详细尺寸还没有最终确定，结构工程师可以先放入这个标准圆柱占位模型，根据预留的安装空间调整它的直径和高度参数，提前锁定整个安装工位的空间边界，后续等外购件的精确尺寸到位后，再替换成对应的详细零件模型，能大幅减少布局阶段的重复建模工作量。同时这个光滑连续的圆柱曲面，也可以用来演示曲面质量检查的常用方法：比如用曲率分析工具检查侧壁的曲率分布，标准圆柱面的曲率应该沿整周完全一致，没有局部的曲率突变；用斑马纹分析工具查看曲面的反射条纹，连续光滑的圆柱面上斑马纹应该是平行等距的直线，不会出现条纹断裂、扭曲的情况，学员可以通过这个标准模型掌握曲面质量的判断标准，后续自己绘制复杂曲面零件时，就有明确的校验参照。另外在做数控加工的编程教学时，这个圆柱模型也可以作为最基础的车削加工演示载体，用来讲解外圆车削的走刀路径、端面加工的进给方向、粗精加工的余量分配，学员可以在这个简单几何体上完成刀路生成、仿真切削的全流程练习，不用一开始就面对复杂零件的多特征加工，降低入门阶段的学习门槛。
