遥控履带式行走底盘传动结构设计

　　这套履带行走底盘的结构方案，最初是围绕小型遥控作业平台的动力输出痛点展开的，在小型巡检机器人、教学演示载具、轻载地形探测设备这类场景里，普通轮式底盘在碎石、松散沙土或者小幅起伏路面上很容易出现打滑空转，而直接选用大扭矩电机又会挤占车载电池、控制模块的安装空间，整套方案的核心思路就是在有限的底盘轮廓内，通过机械传动结构放大驱动电机的输出扭矩，同时保留履带行走机构本身的接地优势。

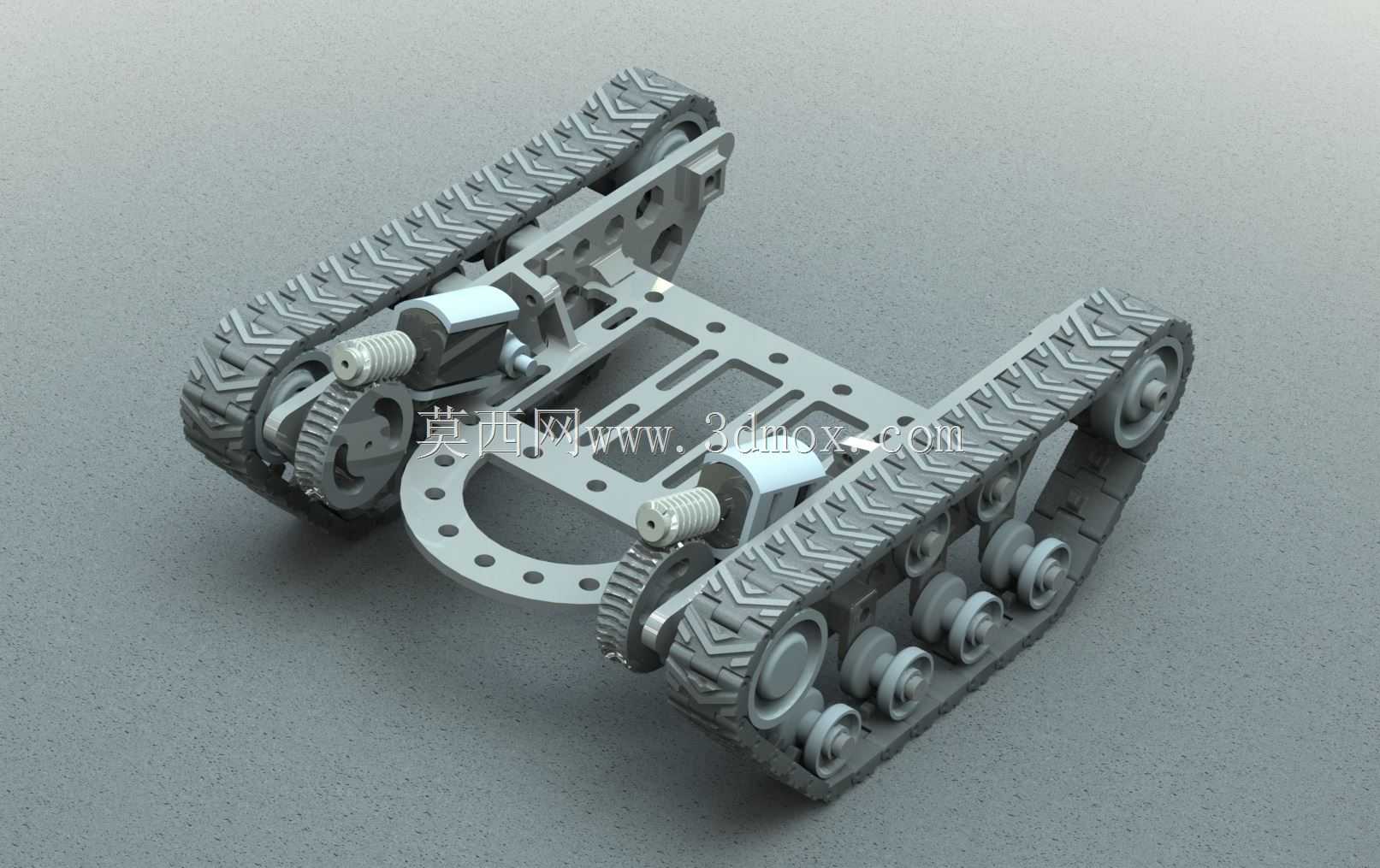

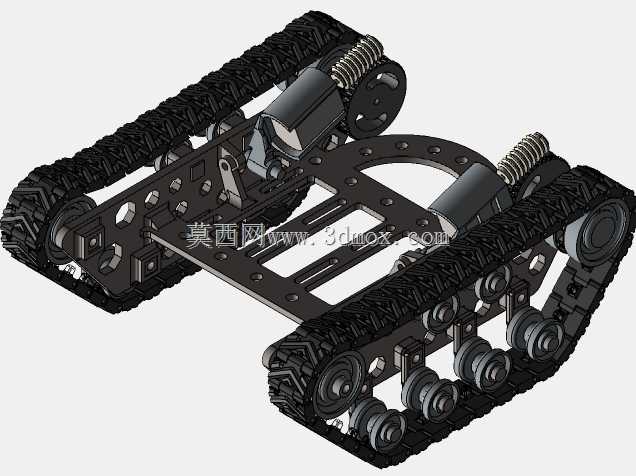

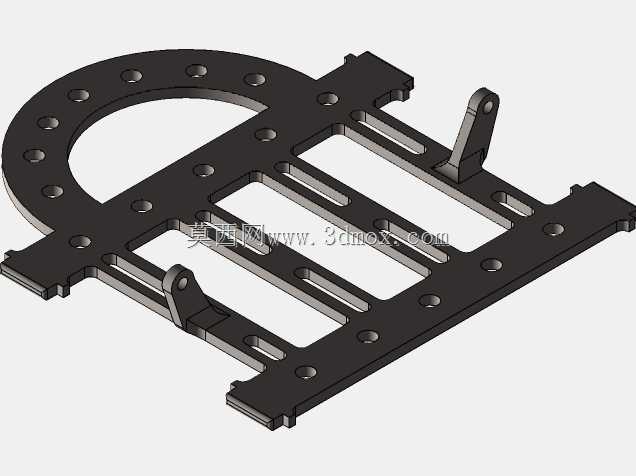

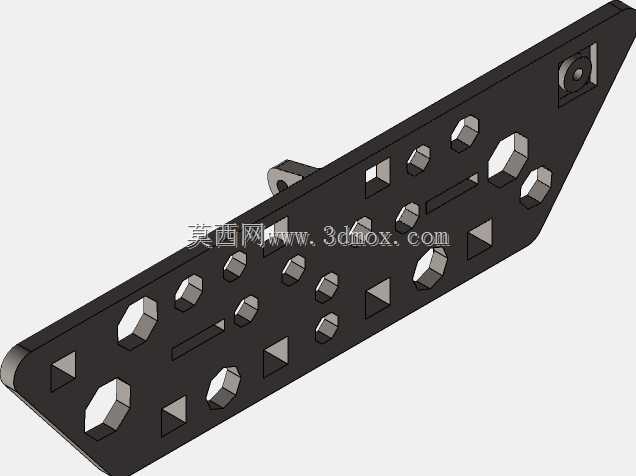

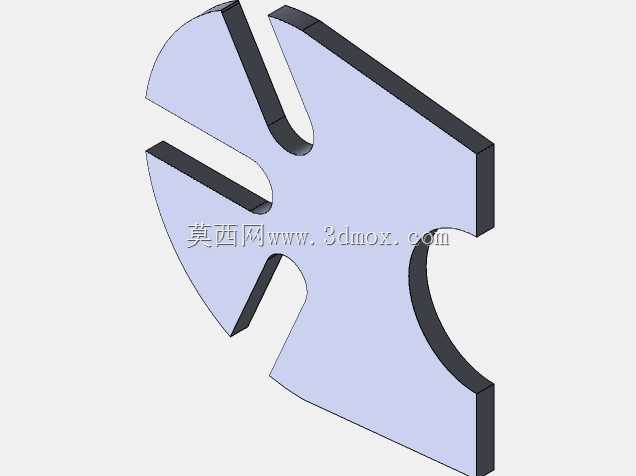

　　从布局上看，整套底盘采用左右对称的双履带独立驱动构型，两侧履带分别由对应的减速传动组输出动力，不需要额外设置转向离合器，通过两侧电机的差速控制就能完成原地转向、小半径转弯动作，对于狭小空间内的作业载具来说，这种转向形式的空间利用率远高于轮式转向桥结构。底盘主体框架采用平板式镂空设计，框架上预留了多组不同孔径的安装孔位，上层面板可以直接固定控制电路板、电池组、作业执行模块，框架中部的大尺寸弧形开孔一方面是为了降低整体自重，另一方面也给上层搭载的回转机构、摄像云台留出了安装避让空间，不需要额外抬高上层负载的安装高度，整车重心可以控制在更低的位置，爬坡或者越障时的抗倾覆能力明显提升。

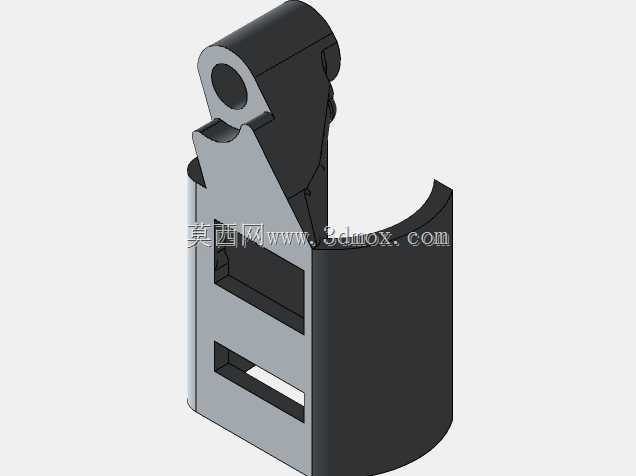

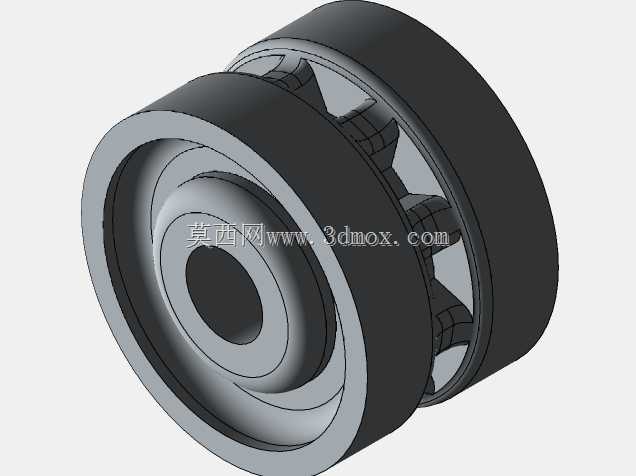

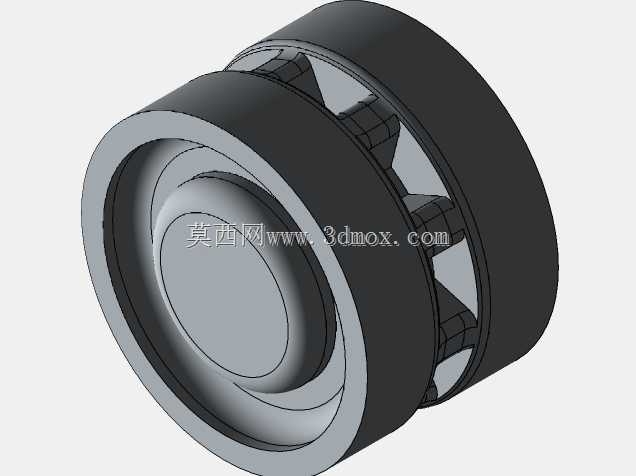

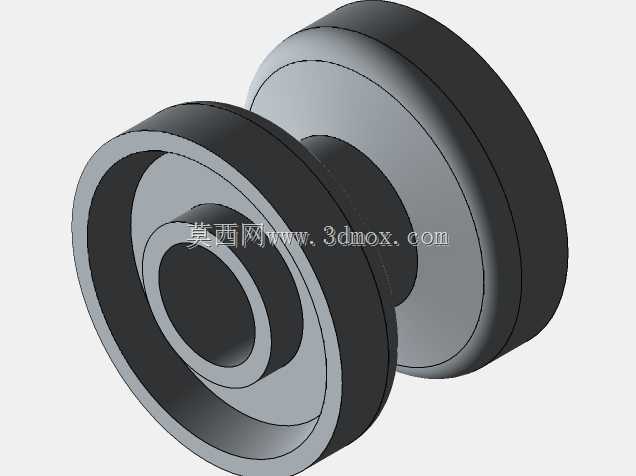

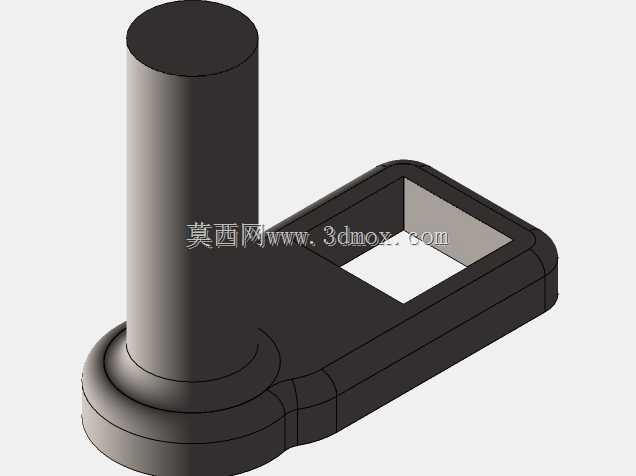

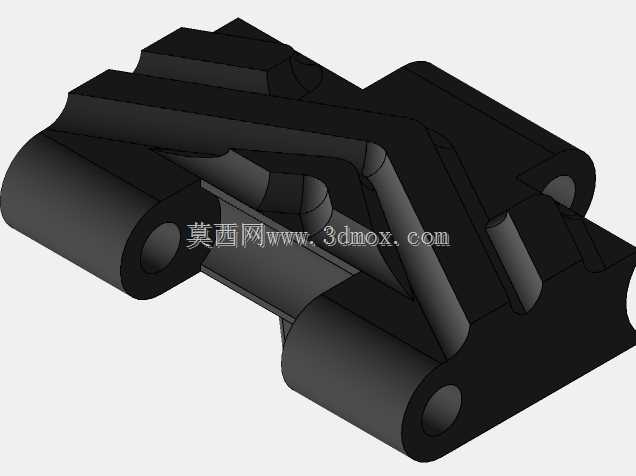

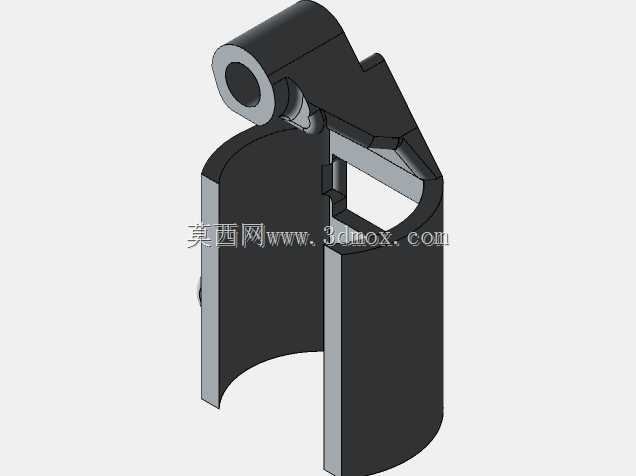

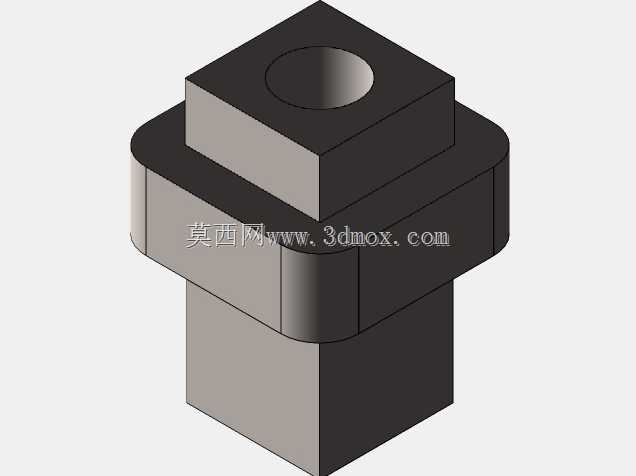

　　行走部分的履带选用带连续防滑花纹的橡胶同步履带，履带内侧的啮合齿和主动轮外缘的齿形完全匹配，传动过程中不会出现履带跳齿、滑脱的问题。每侧履带的支撑回路里，前端布置带齿形的主动轮，和减速输出轴直接连接，后端设置可调张紧的导向轮，张紧轮的安装座开有长条形调节槽，装配时可以通过调整固定螺栓的位置改变前后轮中心距，把履带的预紧力控制在合理区间，既不会因为张紧力过大加剧履带和轮系的磨损，也不会因为张紧不足出现履带脱轨。履带接地段均匀布置了多组小直径负重轮，负重轮通过侧边的支架铰接在底盘框架上，轮缘直接托住履带内侧的基面，把整车负载均匀分散到整条接地履带上，接地比压远小于同尺寸的轮式底盘，在松软路面行驶时的下陷量更小。

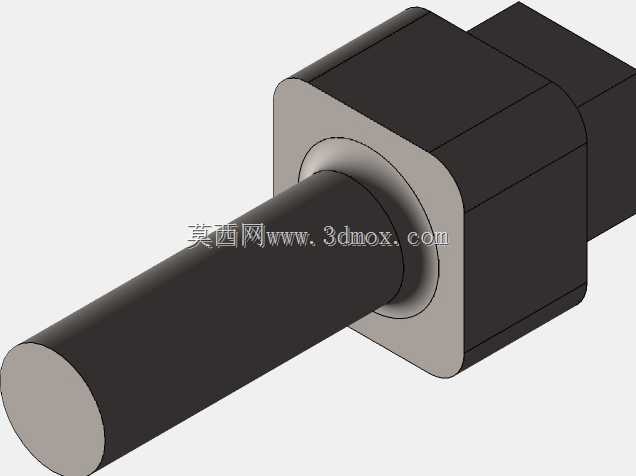

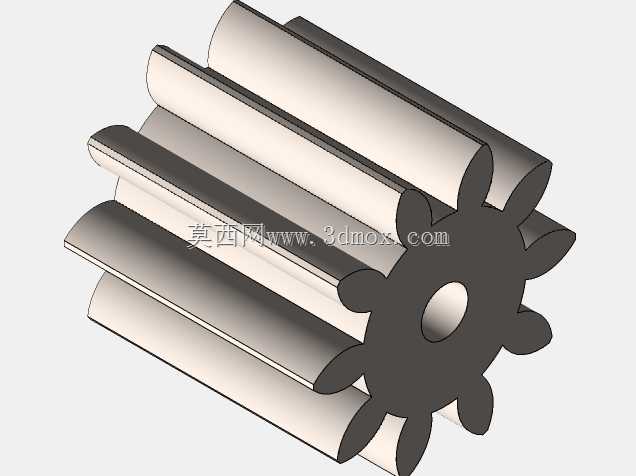

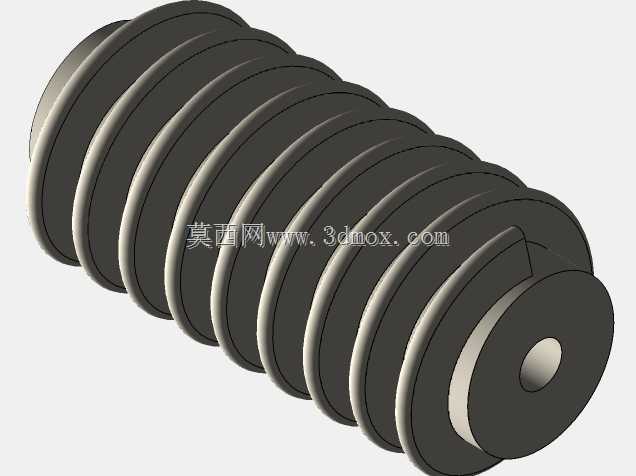

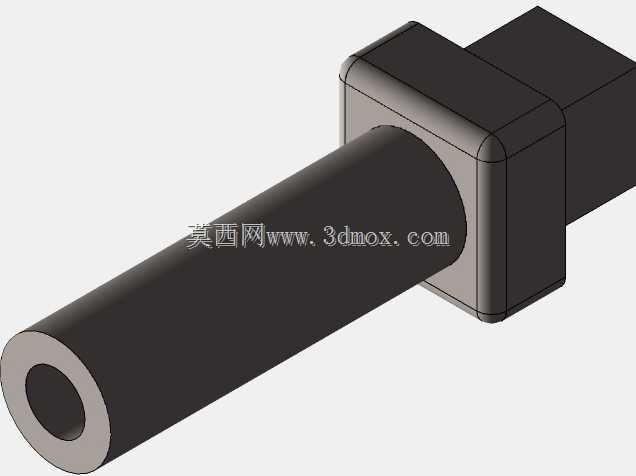

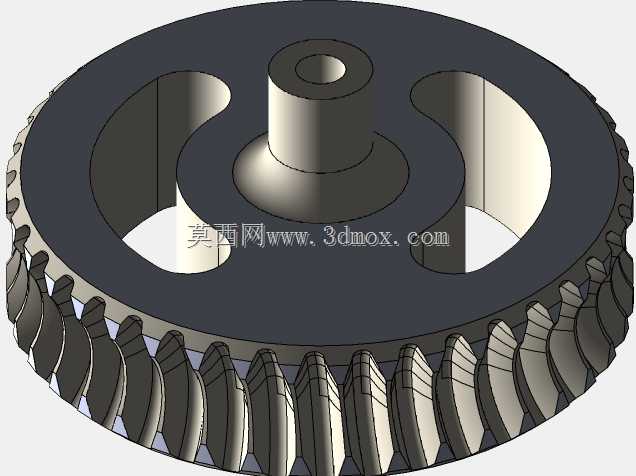

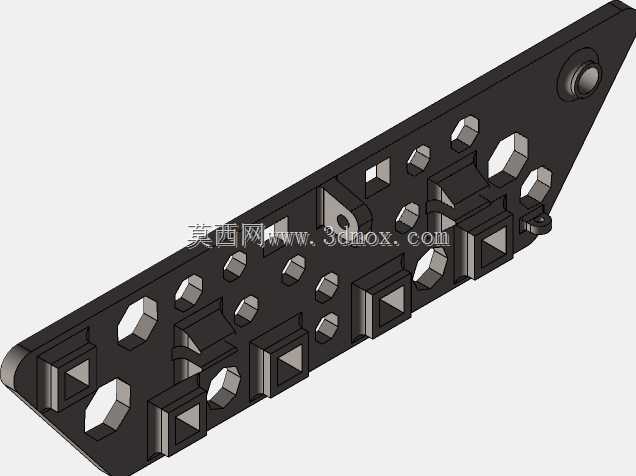

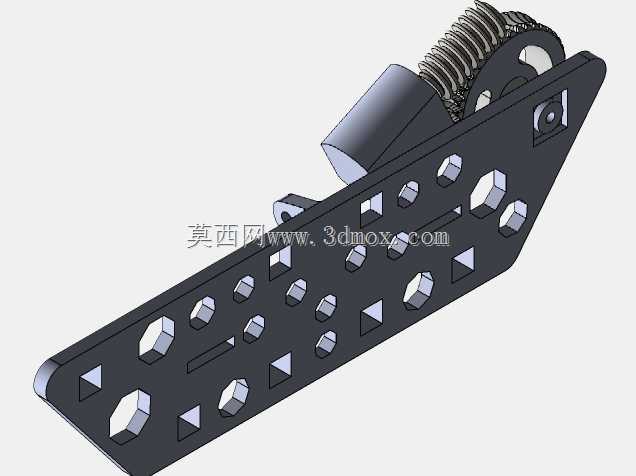

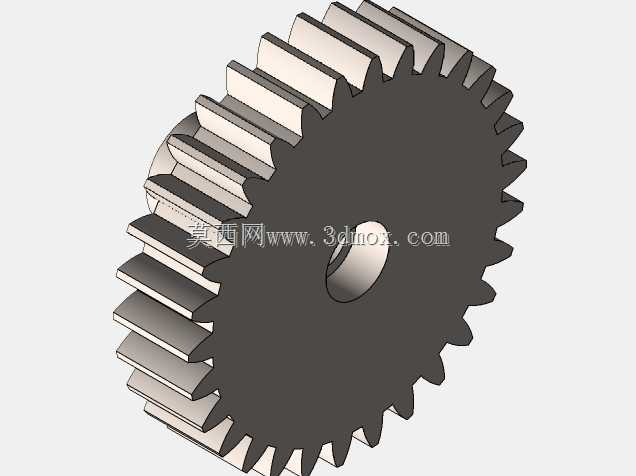

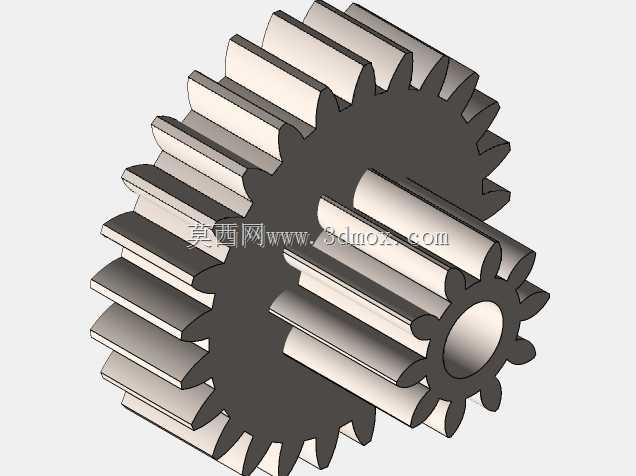

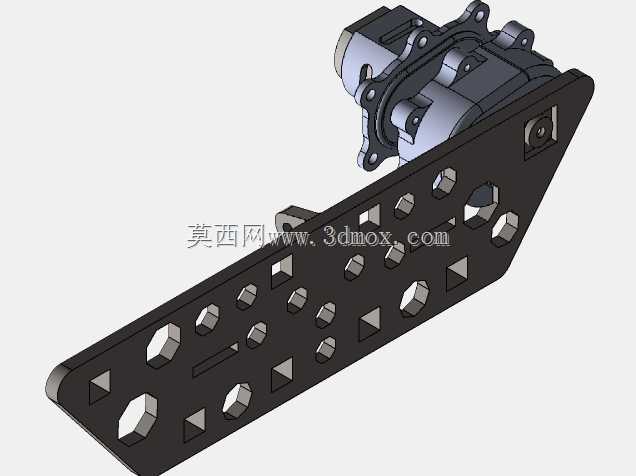

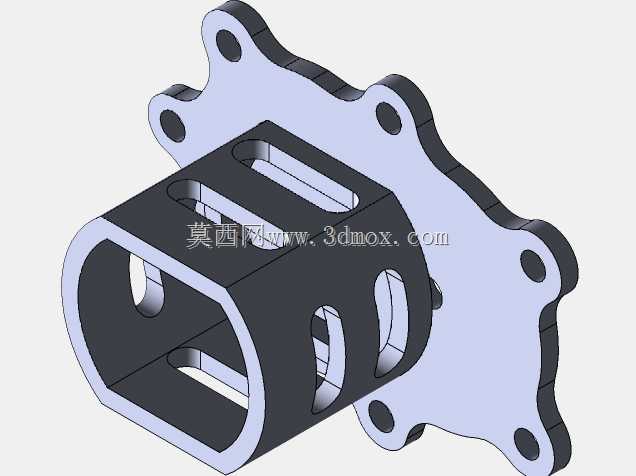

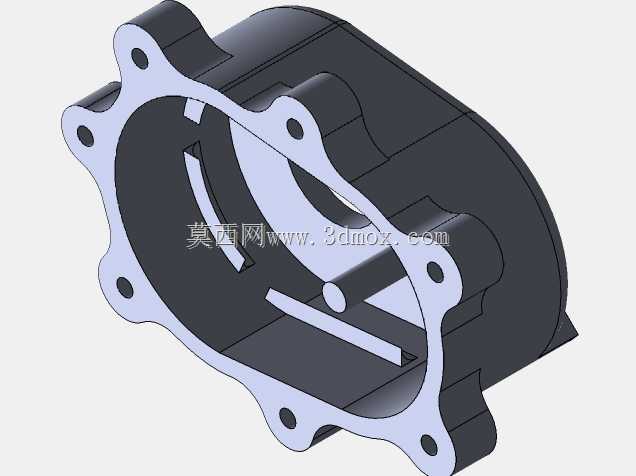

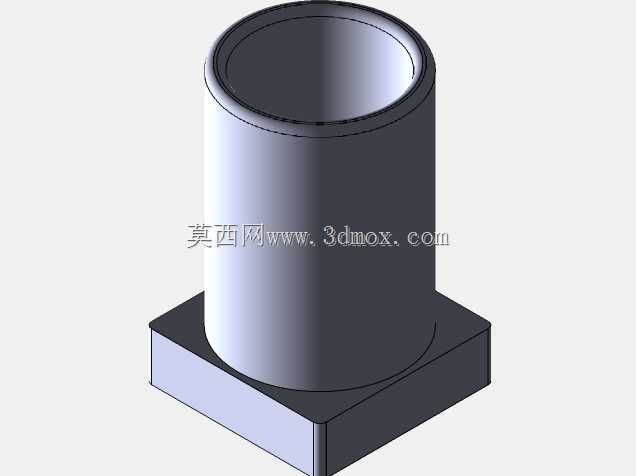

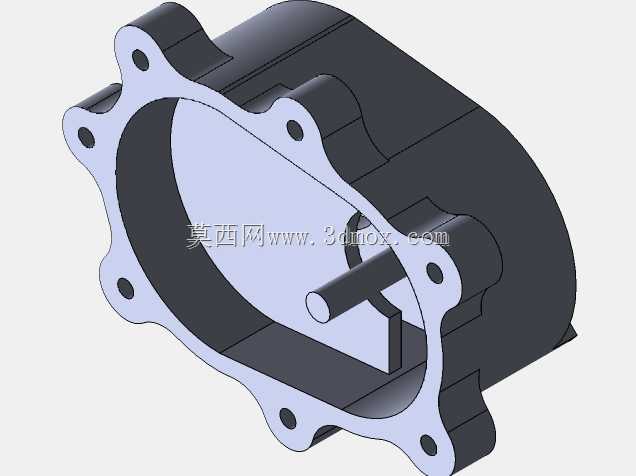

　　传动组的设计是这套结构的重点，原始动力来自安装在底盘前部的两台小型驱动电机，电机输出轴先连接一级小模数圆柱齿轮，小齿轮和大直径从动齿轮外啮合，通过这级齿轮减速把电机的高转速低扭矩输出转化为低转速大扭矩输出，再把动力传递到主动轮轴上。设计过程中特意调整了两个啮合齿轮的中心距和齿宽参数，在底盘侧边的有限安装空间里尽可能放大减速比，避免了选用体积庞大的成品减速电机带来的布局干涉问题。所有齿轮、轮轴的安装位置都在底盘侧板上做了对应的凸台定位，轴孔配合段预留了轴承安装位，运转时齿轮的啮合间隙可以控制在均匀范围内，不会因为底盘受载变形出现齿轮卡滞。

　　安装边界方面，整套底盘的宽度控制在两侧履带外缘之间，长度方向前后不超出主动轮和导向轮的外端面，上层安装面的所有孔位都按照通用小型机器人的安装间距排布，搭载不同功能模块时不需要重新在主体板上打孔加工。侧边传动组件的外轮廓没有超出履带外侧的防护宽度，行驶过程中即使侧面碰到障碍物，首先接触的是履带橡胶面，不会直接磕碰齿轮或者电机外壳。底盘底部的最低离地间隙由负重轮的安装高度决定，跨越细小线缆、地面凸起的时候，底部框架不会直接剐蹭障碍物。

　　实际调试时可以先不装履带，手动转动齿轮组检查整个传动链路的卡顿点，确认齿轮啮合顺畅之后再装配履带调整张紧度，两侧传动的阻尼保持一致之后，再匹配电机的驱动参数，就能避免直线行驶时跑偏的问题。整套结构把动力传动、行走支撑、负载安装三个功能整合在同一块钣金框架上，零件数量少，装配工序简单，既可以作为遥控教学模型的行走基础，也可以直接改造成轻载巡检、地形探测设备的移动底盘。
