竞技改装多辐条碳纤维轮辋结构设计

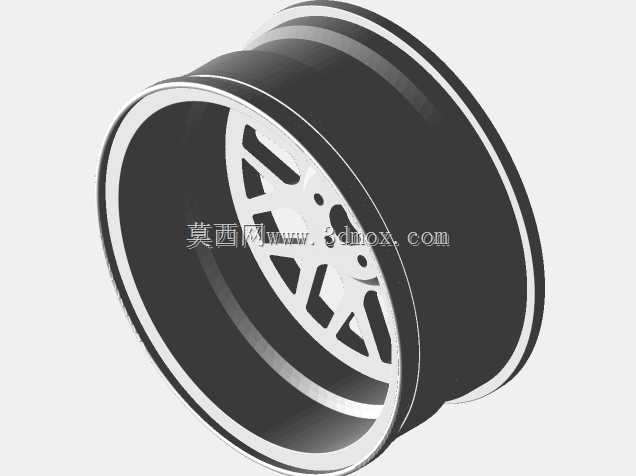

　　这套轮辋结构面向赛道日改装车辆与轻量化展示样车开发，核心诉求集中在簧下质量削减、轮辐刚性分布和制动系统热避让三个方向。建模时先从轮心安装基准入手，中央盘体预留轮毂轴承穿过的中心孔，周围均布螺栓过孔，孔位节圆按照常见五孔乘用车轮毂接口布置，装配面加工出贴合制动轮毂法兰的沉台，保证车轮锁紧后端面跳动控制在改装件允许范围内。轮辋筒体采用不等宽双层轮缘结构，外侧轮缘做加厚翻边，承受轮胎充气后胎圈的持续外张载荷，过减速带或赛道路肩冲击时，加厚边缘可抑制胎圈脱开风险；内侧轮缘相对窄薄，配合深槽结构方便轮胎拆装，槽底过渡圆角全部按冲压成型逻辑处理，避免应力集中在弯折根部。

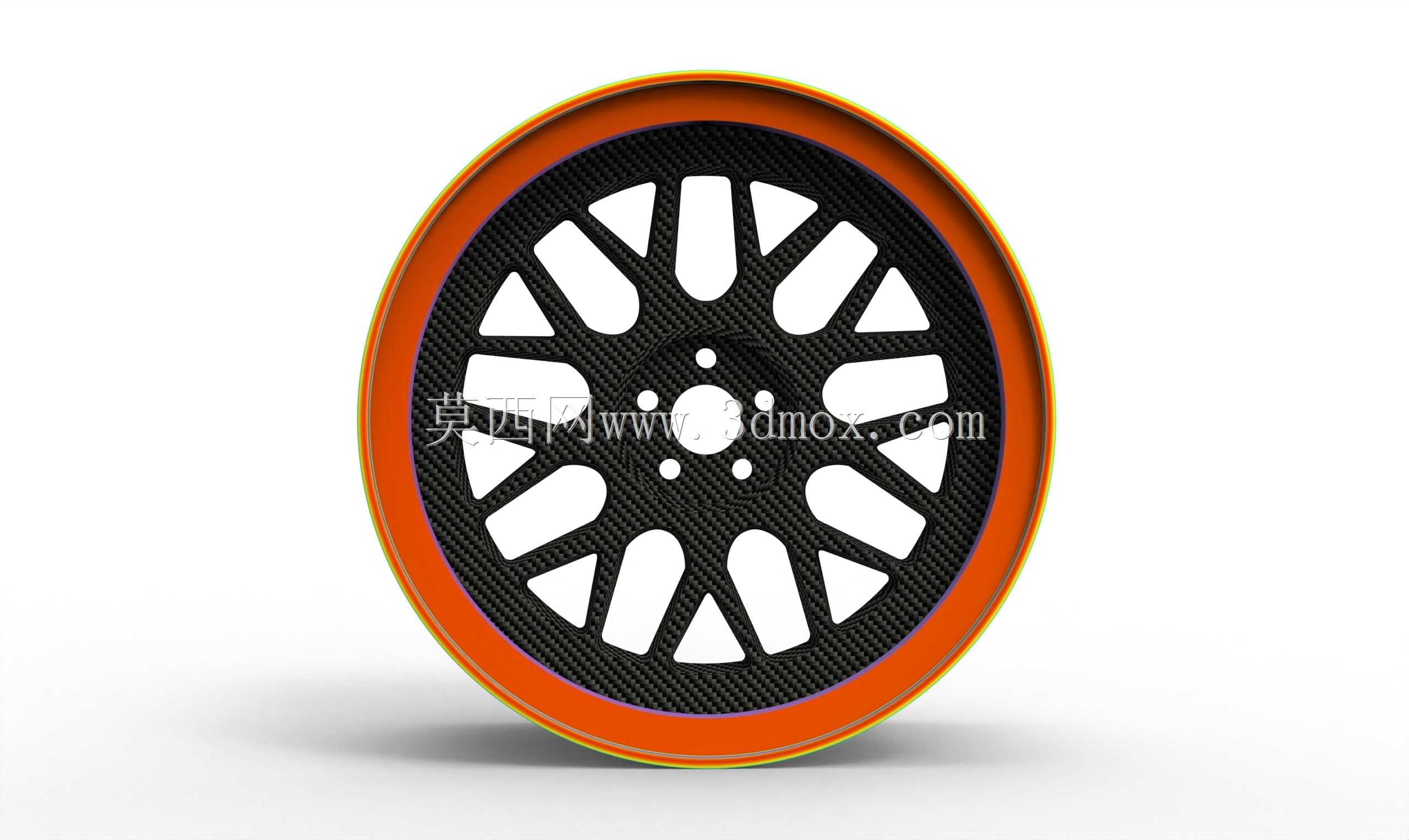

　　轮辐部分选择大开口分叉式造型，十组主辐条从中央盘体向外辐射，每组辐条在靠近轮缘处拓宽成支撑脚，相邻辐条之间留出大面积镂空通道。这些镂空并非单纯造型处理，制动卡钳和刹车盘在连续重刹后会积累大量热量，气流可以从轮辐正面直接冲入制动腔，再从轮辋后侧空隙排出，降低制动液热衰退概率。辐条本体采用碳纤维铺层示意纹理，设计阶段将辐条截面做成中间厚、边缘薄的变厚度形态，载荷从轮胎接地面经轮缘传递到辐条支撑脚，再沿辐条主轴线汇聚到中央安装盘，纤维铺层方向顺着主载荷路径排布，最大化利用碳纤维轴向抗拉强度。

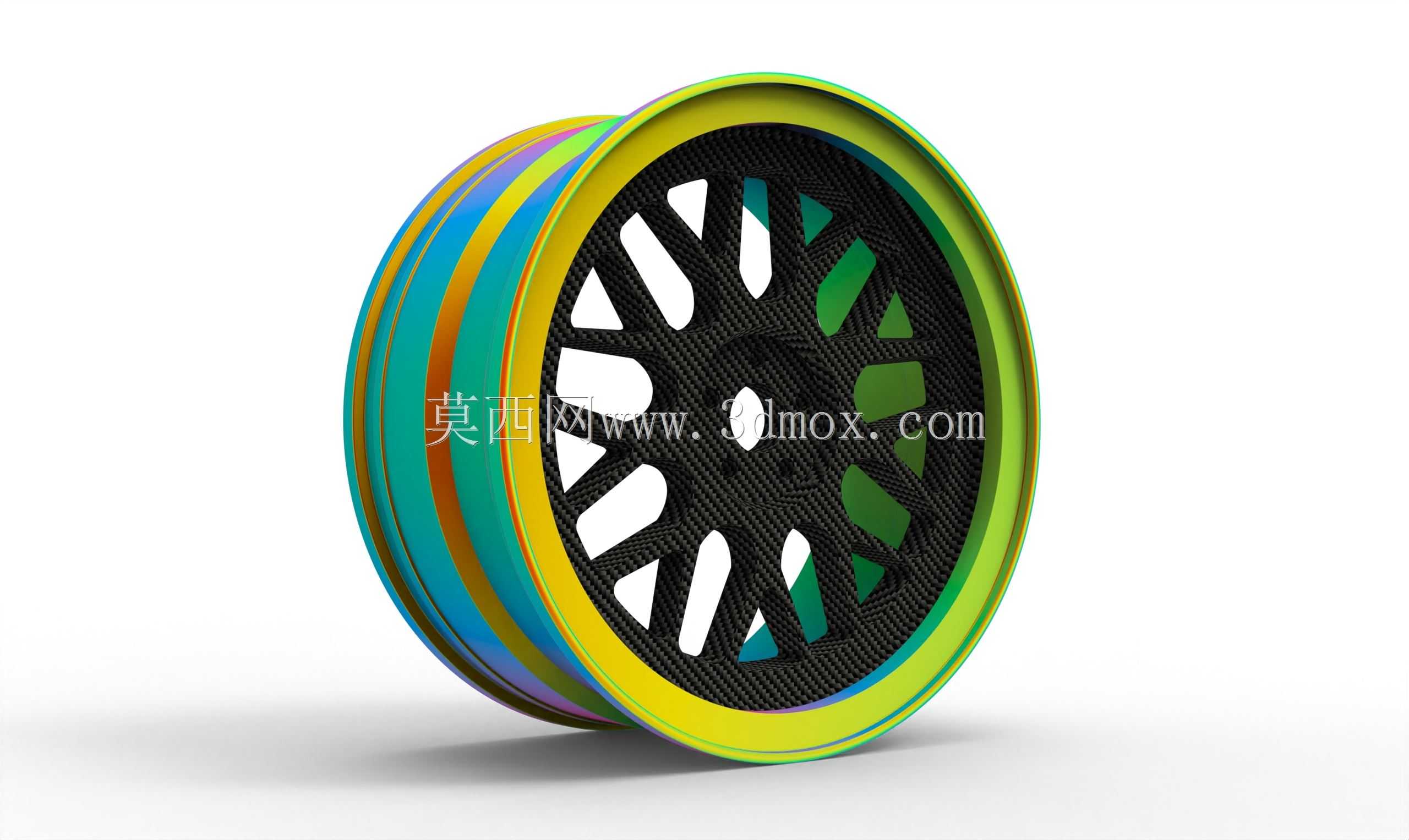

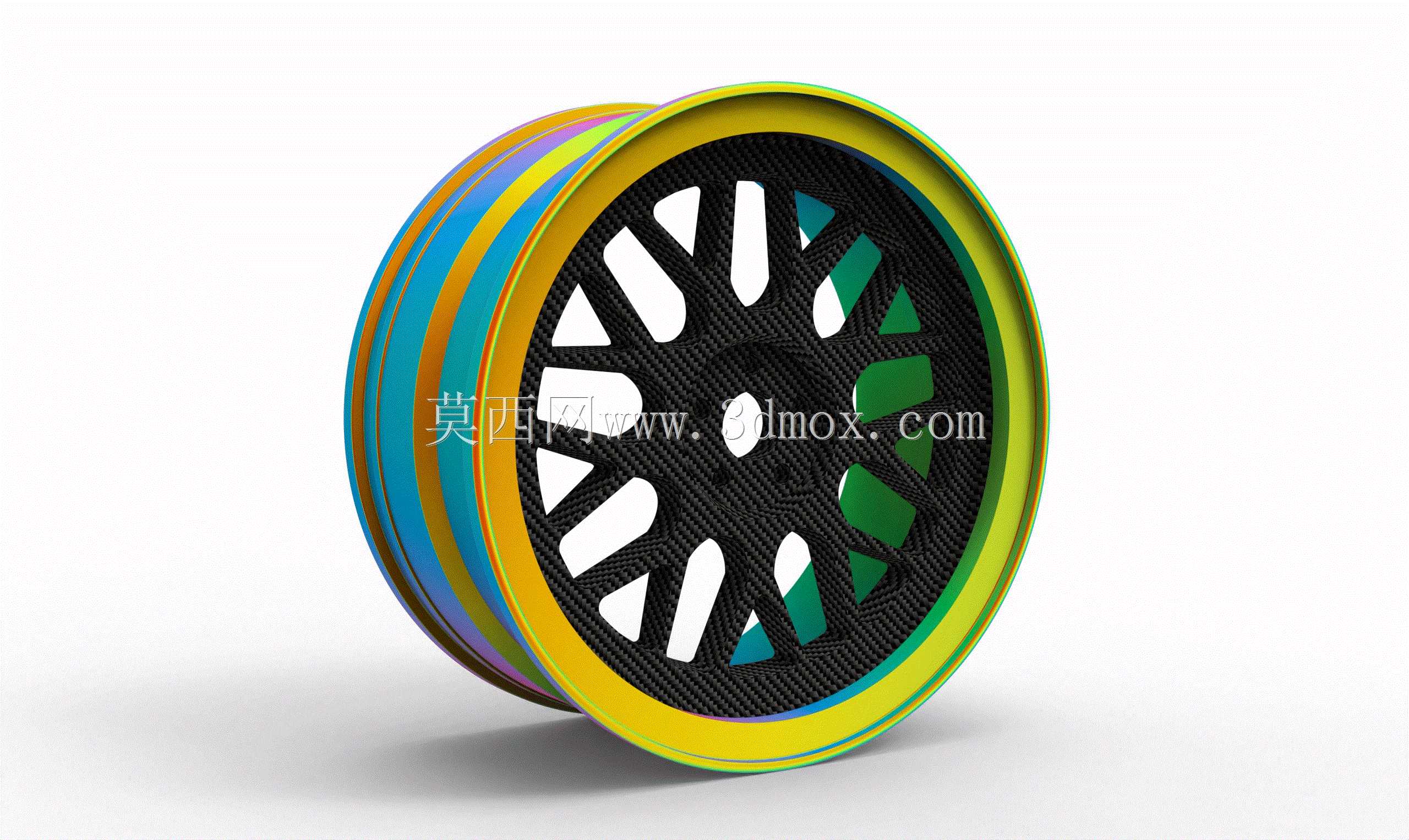

　　轮辋外沿叠加多层彩色装饰环，黄、绿、蓝、橙色带沿筒体外周分层布置，色环嵌入轮缘预留的环形凹槽内，不破坏筒体主体承载截面。外观验证阶段可通过不同色环组合匹配车身涂装，工程层面则利用色环分区标识轮辋不同加工区域，外层亮黄色环对应胎圈密封带位置，装配轮胎时可快速确认胎圈是否完全落座。

　　尺寸边界上，轮辋直径按照大尺寸改装轮毂比例设定，轮缘宽度适配低扁平比运动轮胎，轮辐内侧预留足够卡钳包容空间，可容纳大尺寸多活塞制动卡钳与通风刹车盘，避免转向打死或悬架压缩时轮辐与卡钳发生干涉。轮心偏距在建模阶段通过调整中央盘体相对轮辋中心线的位置控制，偏距数值直接影响轮距变化与悬架受力点，设计时同步核对转向节、下摆臂运动包络，保证车轮上下跳动和转向全过程不与翼子板、减震筒接触。

　　结构校核重点关注三类工况：直线急加速时驱动半轴通过螺栓带动轮辋旋转，扭矩经中央盘传递到各辐条，需保证辐条根部剪切强度充足；赛道高速过弯时轮胎接地面产生巨大侧向力，载荷集中在轮缘两侧胎圈座，轮缘翻边厚度与辐条支撑脚宽度需共同抵抗侧向变形；经过颠簸路面时径向冲击沿轮胎垂直传入轮辋，筒体深槽过渡区和辐条分叉位置是重点补强区域。建模过程中所有配合面保留装配公差，中心孔与轮毂轴头采用间隙配合，螺栓孔孔径略大于轮毂螺栓直径，方便装车对位，同时锥面座结构保证锁紧时车轮自动对中。整套模型完整呈现了从概念草图到三维实体的结构落地过程，既覆盖改装车轮的外观造型需求，也把装车接口、运动空间、载荷传递等工程约束纳入同一数模，可用于改装件结构评审、车轮装配模拟以及轻量化方案展示。
