赛道竞技车辆轻量化碳纤维轮辋结构

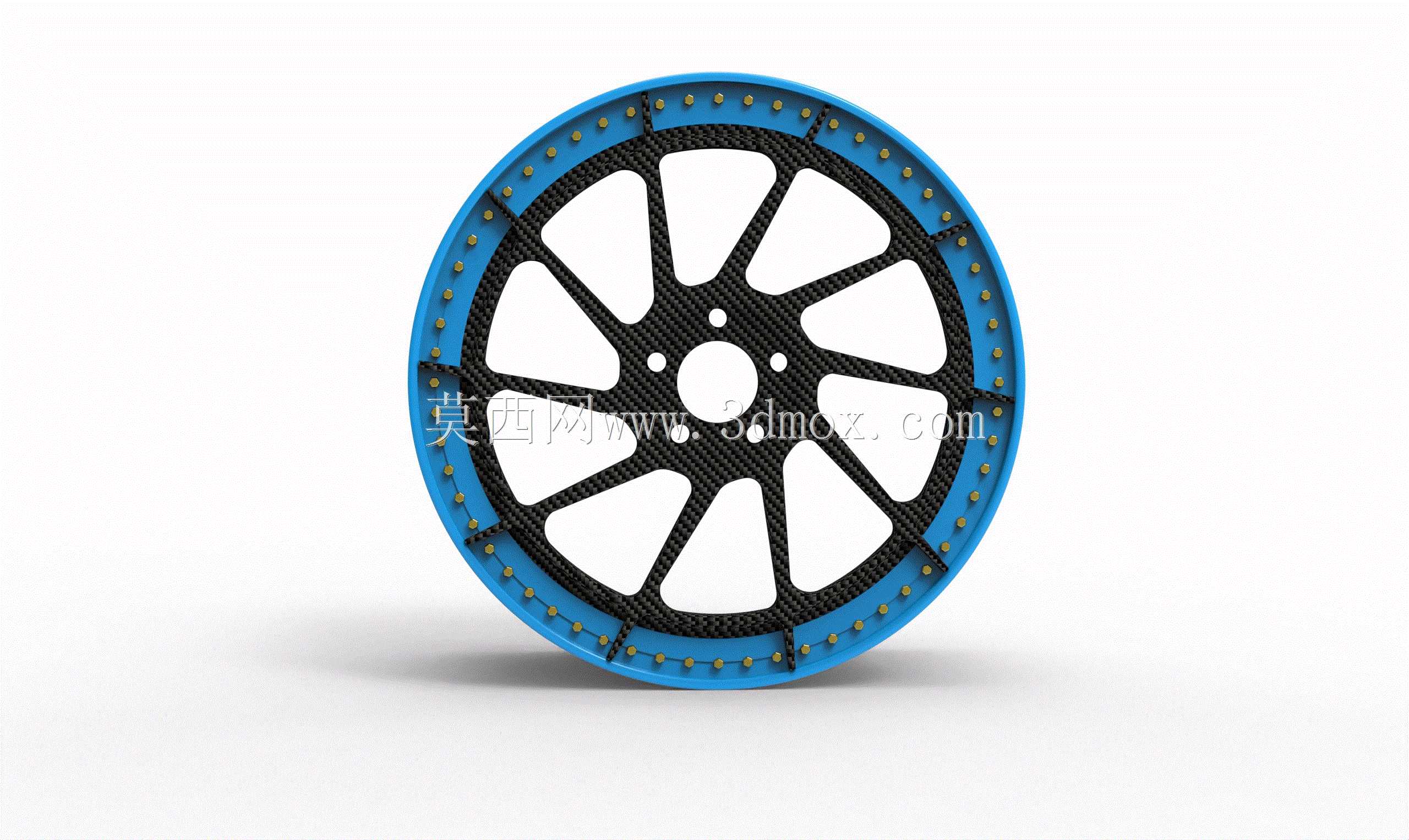

　　该轮辋结构面向赛道竞技车辆与高性能改装车辆的行走系统开发，核心围绕簧下质量降低、旋转惯量控制、轮辐承载路径优化以及制动区域热环境适配展开。轮辋外圈采用蓝色环形构件与黑色碳纤维纹理轮辐组合，轮缘周向均匀布置细小连接点位，使外圈约束、轮辐传力和中心安装区域形成连续的力学闭环。

　　从实际使用场景看，车轮在车辆中不仅承担整车支撑，还要传递驱动、制动和转向载荷。竞技工况下，车辆频繁加速、重刹并通过连续弯道，轮辋会受到轮胎气压张紧、路面冲击、螺栓预紧、侧向抓地反力以及制动热辐射等复合作用。设计时不能只关注外观造型，还要让轮辐在弯曲、扭转和径向冲击下保持稳定，同时避免局部刚度过高造成应力集中。

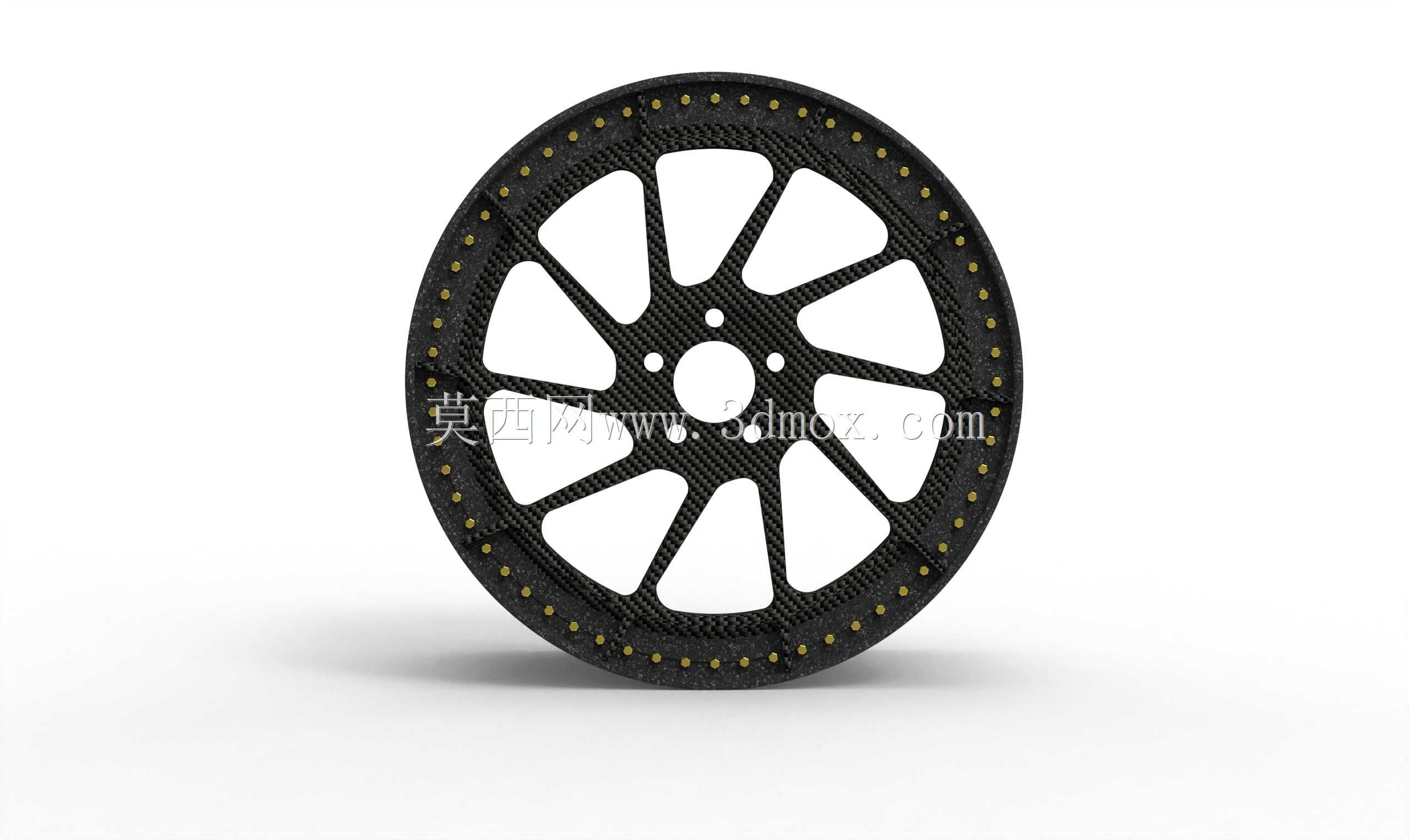

　　该方案采用多辐条放射式布局，轮辐从中心法兰附近向外缘扩展，形成较宽的承载截面。每根辐条之间保留大尺寸镂空区域，可减轻非必要材料，并为制动盘、卡钳和气流通道留出空间。车辆高速行驶时，镂空轮辐能够引导外界空气穿过轮腔，带走制动盘和轮毂附近积聚的热量；在连续弯道后重刹的工况下，这种开放式结构有助于降低热衰退风险。

　　中心区域设置圆形安装面与周边孔位，用于匹配轮毂轴承座、制动盘定位面以及车轮螺栓。建模时需要重点控制中心孔同轴度、螺栓孔分布圆直径、安装面平面度和轮辋偏距，这些边界直接决定车轮能否装入悬架转向节，以及轮胎中心线与轮拱、悬架摆臂、卡钳之间是否发生干涉。轮辋外侧边缘的环形带承担轮胎胎圈支撑作用，内径、胎圈座宽度和唇边圆角需要与轮胎规格协同确定，防止充气后胎圈贴合不良。

　　外圈蓝色环带与黑色主体之间通过周向连接件形成装配关系，这种思路适合在方案阶段验证分体式轮辋的可制造性。若进入工程细化，可进一步区分承力金属外圈、复合材料轮辐和中心金属法兰的材料属性，对螺栓预紧力、孔边挤压应力、辐条根部疲劳寿命进行校核。周向连接件不宜仅作为装饰特征处理，其间距、孔径和沉头形式会影响环向刚度分布，也会改变轮缘在冲击载荷下的变形模式。

　　外形尺寸方面，轮辋整体呈扁平圆盘状，外径由轮胎安装尺寸和轮拱空间共同限定，轴向宽度则受轮胎断面宽度、转向极限角和悬架内侧间隙约束。布置时应先锁定轮胎外径、轮辋宽度、中心孔高度和螺栓孔分布圆，再向外推导轮辐轮廓。对于低趴竞技车辆，还需核对满舵状态下轮辐与减振器、卡钳、挡泥板及翼子板内衬的最小间隙；在悬架上下跳动时，轮胎外侧不能与轮眉发生刮擦，内侧也不能侵入制动管路和悬架杆件运动范围。

　　设计思路上，该结构把轻量化与视觉识别结合在一起：黑色碳纤维质感轮辐强调高比强度材料特征，蓝色外圈形成醒目的环形边界，白色镂空区域则突出辐条之间的气流通道。轮辐端部与外圈交接处采用逐渐加宽的过渡形态，可减少截面突变，使径向载荷从胎圈位置较平顺地传递到中心法兰。辐条中部的开孔形状并非孤立造型，其轮廓应跟随主应力路径调整，在保证扭转刚度的同时去除低贡献材料。

　　在三维建模过程中，可先以旋转特征建立轮辋环形基体，再依据螺栓孔分布圆和中心安装面确定基准。轮辐适合通过单根辐条草图阵列生成，先控制辐条中心线、端部宽度和根部圆角，再补充镂空轮廓与表面纹理。周向小孔可采用阵列方式完成，但需要在装配层级检查连接件与外圈、轮辐的厚度关系。若用于仿真，应将轮胎充气压力、螺栓预紧、侧向转弯载荷、径向冲击和制动扭矩分别建立工况，重点观察孔边、辐条根部和中心法兰过渡区的应力分布。

　　该轮辋适用于赛车概念展示、高性能汽车改装设计、行走系统教学以及轮圈结构方案验证，能够帮助设计者理解轮辐布局、安装边界、制动散热和轻量化之间的权衡关系。
