赛道改装多辐式轻量化轮辋配真空轮胎总成

　　这套轮组三维结构面向场地竞速车辆的行走系统开发场景，在整车底盘匹配阶段，轮辋属于非簧载质量的核心组成部分，其结构刚度、转动惯量、安装定位精度直接影响悬架动态响应、轮胎接地面积与弯道抓地表现。日常工程对接中，无论是赛事车队做整车动力学仿真，还是改装厂商开发适配件，都需要先把轮辋、轮胎、安装法兰的配合关系梳理清楚，避免实车装配时出现制动卡钳干涉、轮拱蹭胎、螺栓孔位错位这类低级问题。

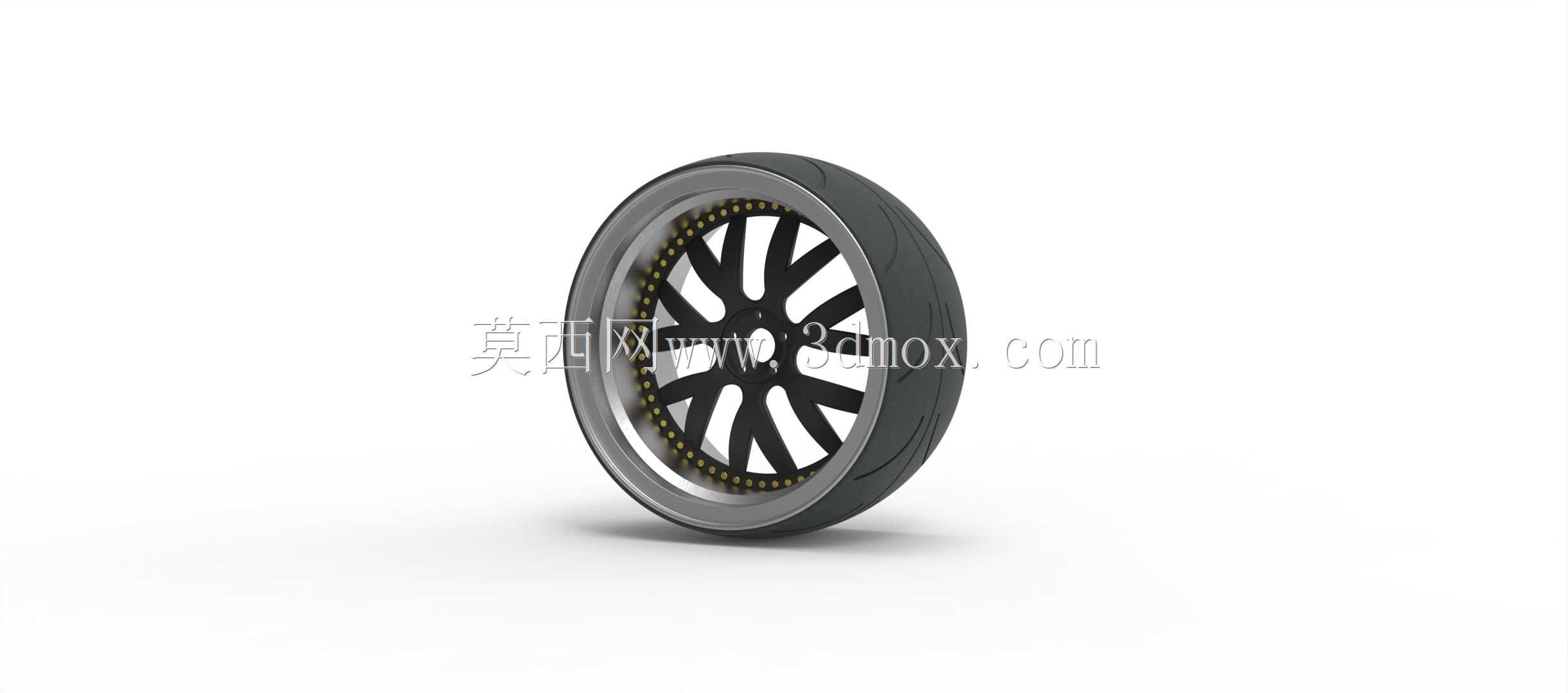

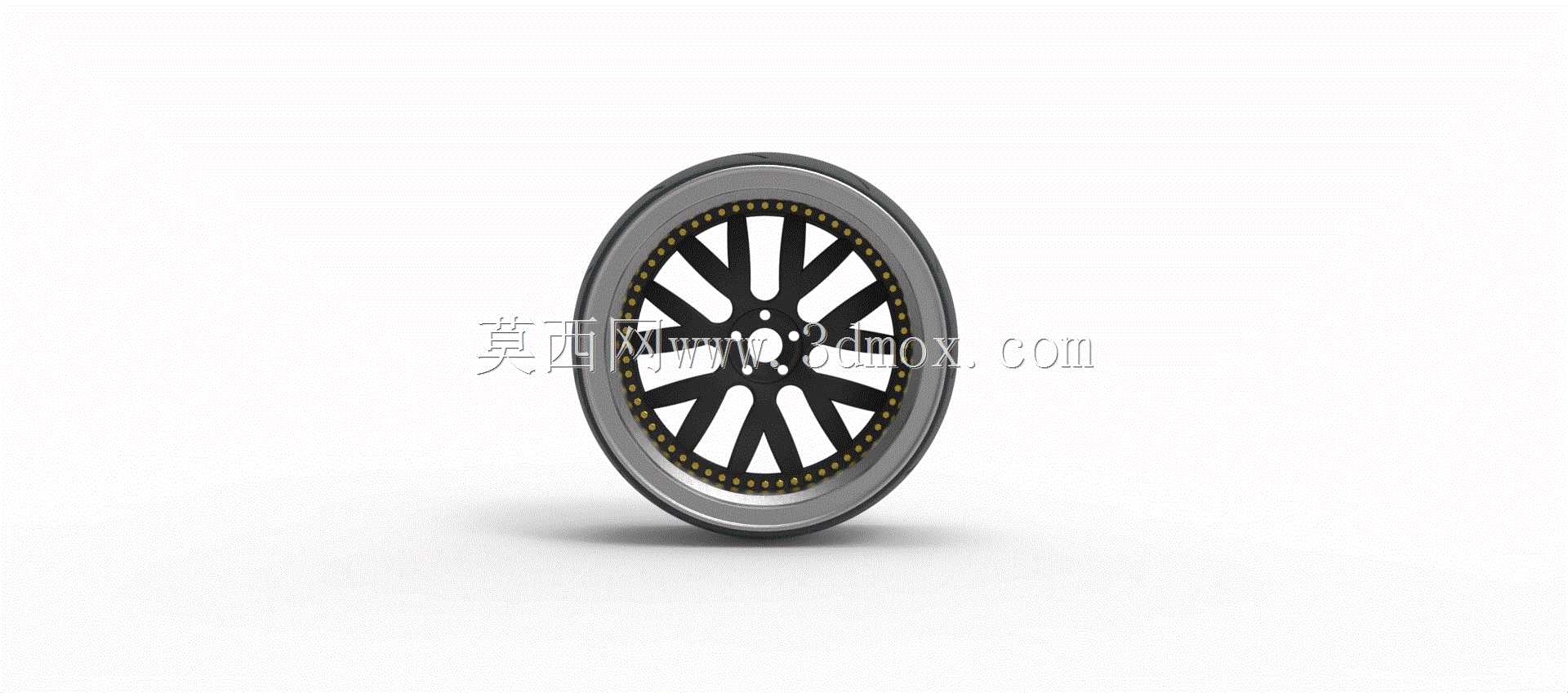

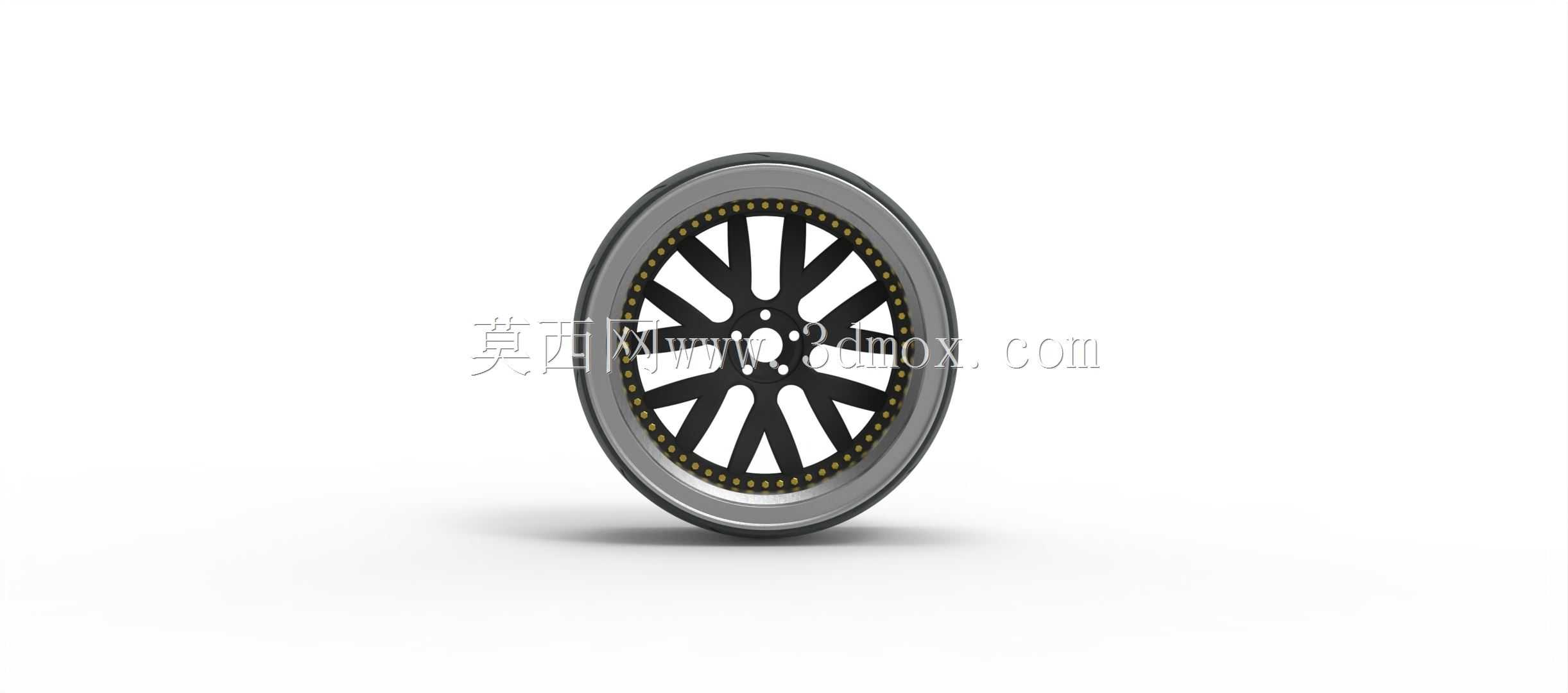

　　从结构拆分来看，整套总成包含外侧多辐式轮辋本体、环形真空轮胎、轮辋边缘固定铆钉组、中心安装定位孔与螺栓分布圆几个核心部分。轮辋采用大尺寸宽边设计，轮缘外侧沿圆周均匀布置一圈紧固铆钉，这类结构常见于两片式/三片式改装轮辋，轮辋桶身与外侧轮盘通过铆钉锁合，既可以通过更换不同偏距的桶身适配不同宽度轮胎，也能在轮辐受损时单独拆换盘面，降低赛事场景下的备件成本。轮辐采用十组双辐条放射布局，辐条从中心轮毂座向外延伸至轮辋内侧，相邻辐条之间留出大尺寸镂空窗口，一方面可以在车辆行驶时引导气流穿过轮腔，直接吹拂制动盘与卡钳，带走频繁制动产生的高温，避免制动热衰减；另一方面镂空去除了轮辋外缘的多余材料，大幅降低转动惯量，车辆加速、减速时车轮的旋转惯性更小，底盘动态响应更跟手。

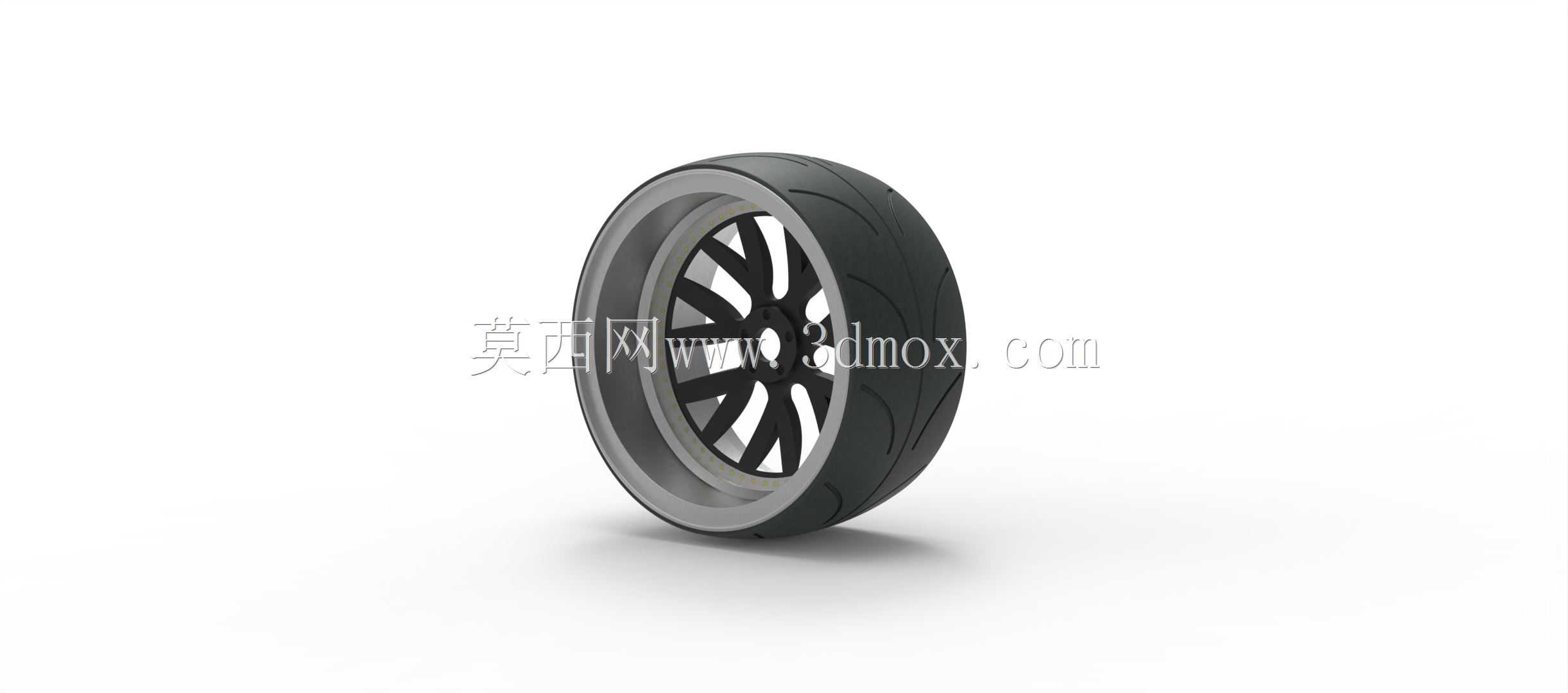

　　轮胎部分采用低扁平比赛道运动胎型，胎壁厚度远小于民用街车轮胎，胎面宽度大，接地印痕面积更宽，过弯时胎侧形变量极小，可以把悬架的定位参数精准传递到路面。胎体与轮辋配合处为标准真空胎止口结构，轮辋外缘的凸峰可以卡住轮胎胎圈，充气后胎圈与轮辋密封面完全压紧，不需要内胎即可保持气压，适合赛道场景下的快速胎压调整与换胎作业。

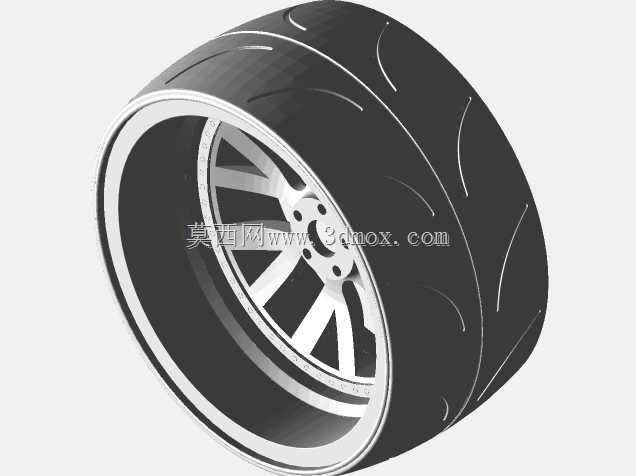

　　建模过程中首先确定中心安装基准：以轮轴轴线为旋转中心，先绘制轮辋的截面轮廓草图，通过旋转特征生成轮辋桶身的基础回转体，再勾勒出轮缘的密封凸台、胎圈安装槽、中心定位大孔与五孔螺栓分布圆的位置。轮辐部分采用单根辐条草图拉伸后圆周阵列的方式完成，每根辐条做了变厚度处理，靠近中心轮毂座的位置截面更厚，承受整车冲击与驱动扭矩的区域刚度更高，延伸至轮辋边缘处逐渐收窄，在保证结构强度的前提下尽可能挖除冗余材料。边缘的铆钉按照圆周等距阵列排布，每颗铆钉的头部、杆部与轮辋安装孔的配合间隙都做了还原，装配时可以清晰看到铆钉贯穿轮盘与轮辋法兰的锁合关系。轮胎部分先绘制胎面、胎侧、胎圈的截面轮廓，旋转生成胎体基础形态，胎面的接地弧度、胎侧的加强筋走势都按照真实赛道胎的比例还原，和轮辋装配后可以直观看到胎圈完全卡入轮辋安装槽的配合状态。

　　从安装边界来看，设计前期需要重点核对三个尺寸链：第一是螺栓孔分布圆直径、中心孔直径与车辆轮毂头的匹配关系，中心孔需要和轴头定位凸台完全过渡配合，避免车轮高速转动时出现跳动；五颗螺栓的孔位角度、孔径要对应车桥的固定螺栓规格，装配后螺母压紧面与轮辋安装面完全贴合。第二是轮辋内侧的空腔尺寸，要预留出制动卡钳、制动盘的运动空间，打满转向角度、悬架全行程压缩时，轮辐内侧不能和卡钳发生刮蹭，轮辋偏距的设置要让轮胎中心面和轮毂轴承的受力中心尽可能对齐，减少轴承承受的附加弯矩。第三是轮胎外轮廓与轮拱、悬架摆臂、减震器的间隙，车辆满载、悬架压缩到极限行程、转向打到最大角度时，胎壁、胎面和车身翼子板、底盘部件之间要保留足够安全间隙，避免颠簸工况下轮胎剐蹭车身。

　　在实际赛事应用里，这类轮组还要配合胎压监测、轮胎暖胎包、动平衡校正工序使用，三维模型中可以直接在软件内赋予轮辋、轮胎对应材料密度，快速计算单轮总质量、绕轮轴的转动惯量，把参数导入整车动力学模型中，就能仿真不同轮辋重量、不同轮胎刚度下的车辆加速、制动、过弯表现，为底盘调校、备件选型提供直观的结构依据。
