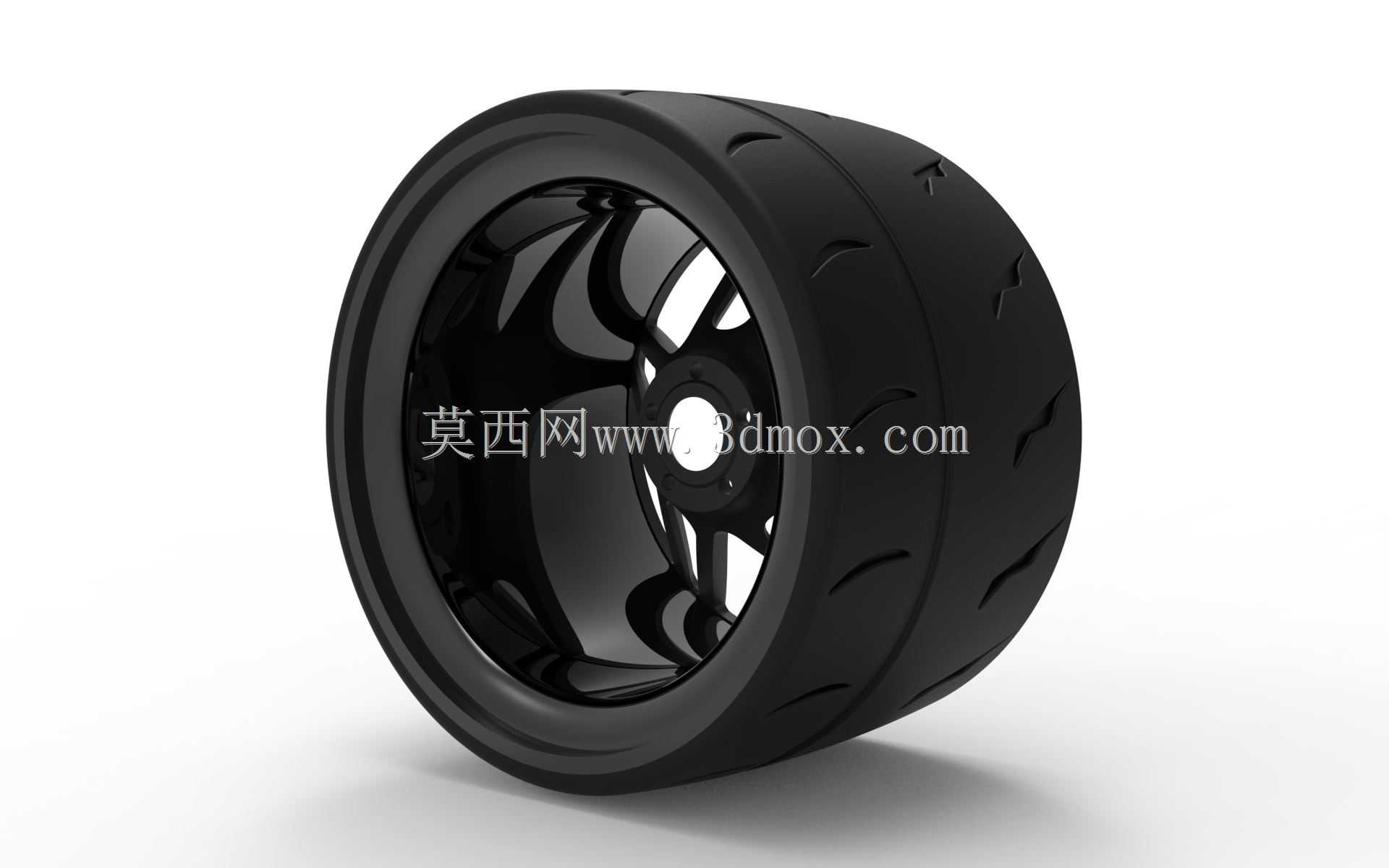

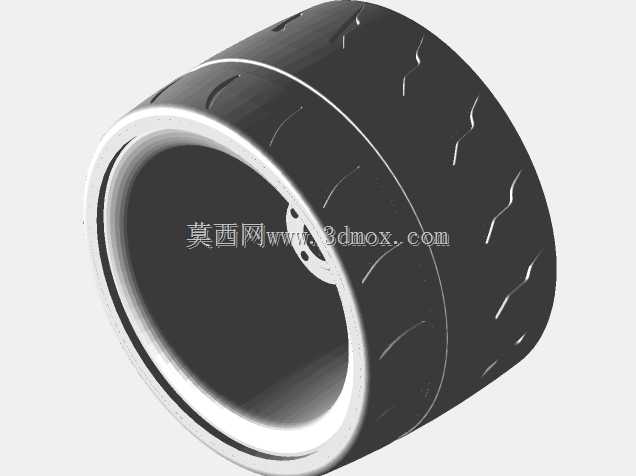

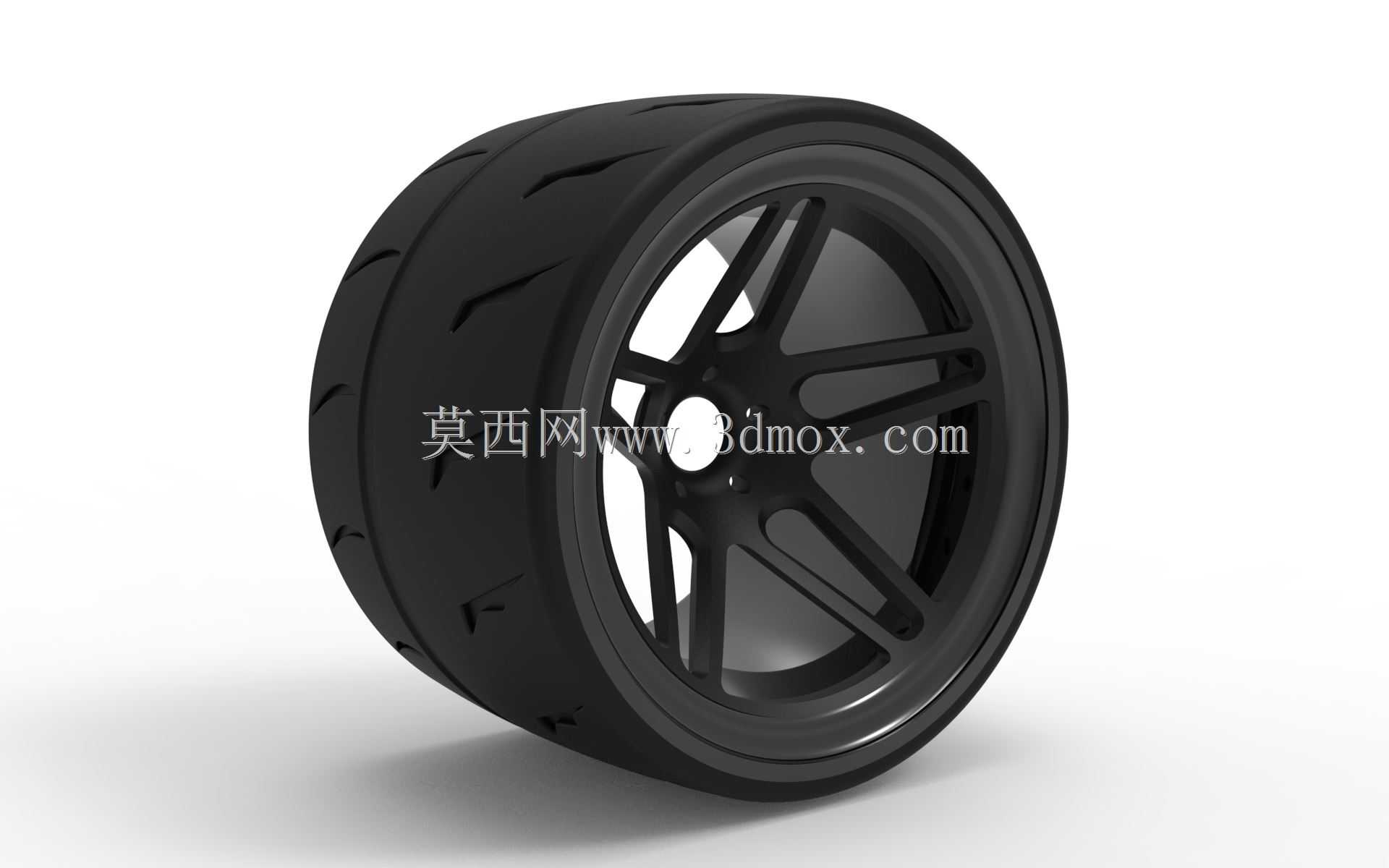

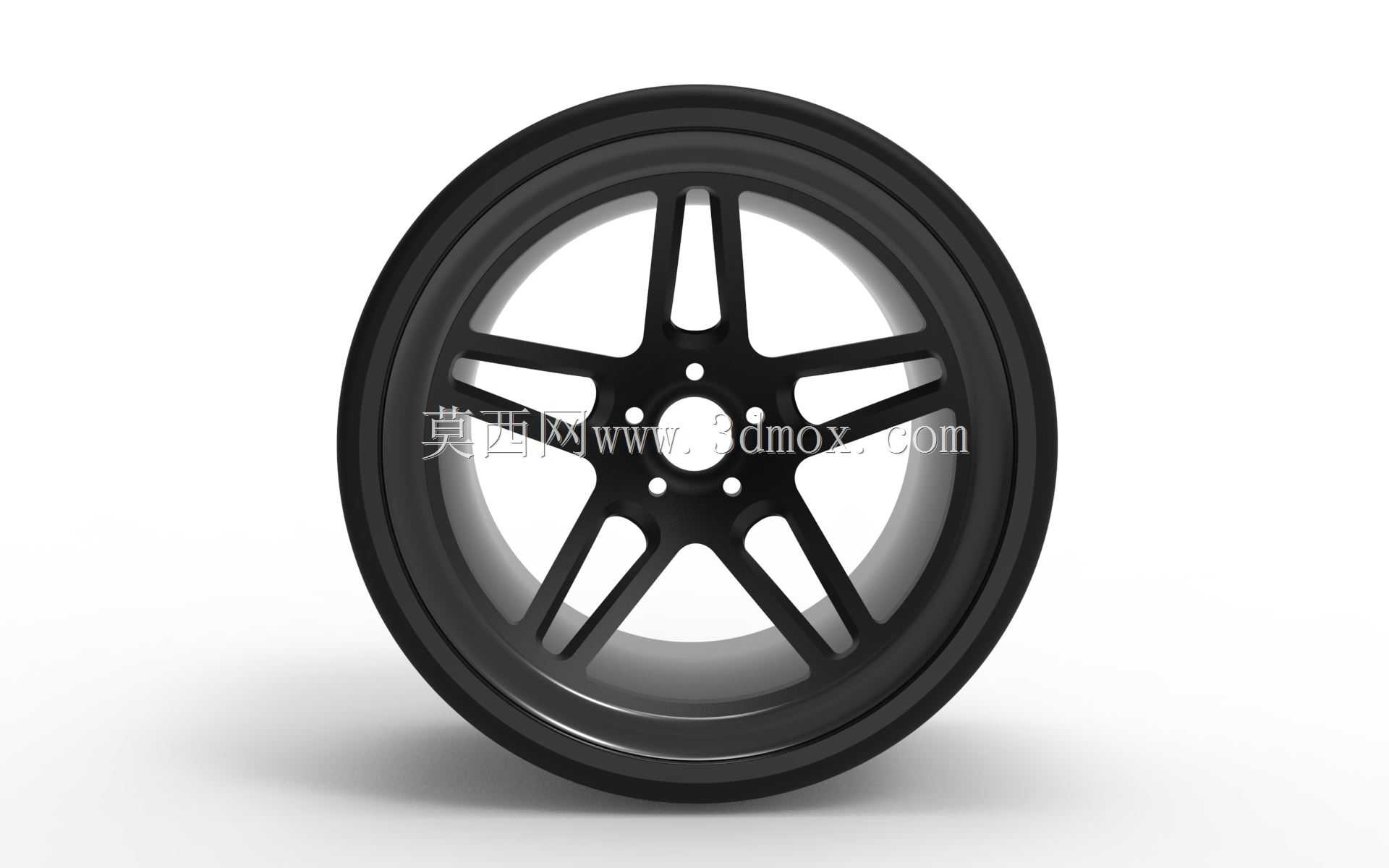

汽车改装五辐轮毂轮辋总成结构

　　这套轮辋与轮胎组合结构面向乘用车辆行走系统的改装与正向结构校核场景，在整车开发环节中，轮毂属于连接制动盘、转向节与橡胶轮胎的核心承载部件，既要传递驱动轴输出的驱动力矩，也要在转向、过坎、侧向过弯工况下承受交变冲击载荷。建模过程中首先从安装配合边界入手，轮盘中心的定位孔严格匹配车轴法兰的止口尺寸，周围均布的螺栓孔按照乘用车常用五孔孔距布局，孔位分度圆直径、螺栓过孔间隙都按照实际装配公差预留，保证装车时轮毂端面与制动盘安装面完全贴合，不会出现安装偏心导致的高速转动抖动。轮辐采用五组双肋条的放射造型，每根辐条从中心安装台向外延伸至轮辋内缘，肋条之间做了大尺寸镂空处理，这种布局一方面可以大幅降低轮毂自身的转动惯量，车辆起步、

　　制动时的回转阻力更小，另一方面镂空空隙能够为制动卡钳、刹车盘提供充足的散热风道，长时间连续制动时，空气可以顺着辐条间隙快速流过制动部件表面，带走摩擦产生的热量，避免制动热衰减。轮辋部分按照深槽式乘用车轮辋标准构建，轮缘的凸峰结构用来卡住轮胎胎圈，保证轮胎充气后胎唇与轮辋密封面完全压紧，不会在急加速、急转弯时出现轮胎脱圈风险；轮辋的槽底深度、胎圈座宽度都匹配对应扁平比的改装轮胎尺寸，安装时轮胎可以顺着深槽位置顺利装入，无需使用蛮力撬压损伤胎唇。外侧轮缘做了加厚翻边处理，车辆靠边停车不慎蹭到路沿石时，加厚轮缘可以先承受刮擦冲击，避免轮辋主体变形漏气。建模时对轮辐与轮辋的衔接位置做了圆角过渡，消除直角应力集中点，

　　车辆经过坑洼路面受到垂直冲击时，载荷可以顺着辐条平滑分散到整个轮辋圆周，不会在辐条根部出现应力断裂隐患。轮胎部分按照低扁平比运动型轮胎构建，胎面宽度、胎侧高度与轮辋宽度匹配，胎侧内部的帘布层、胎圈钢丝结构在装配关系中完整体现，轮胎充气后的胎侧鼓起形态、胎面与轮辋的配合边界都按照实际装车状态还原。在整车总布置校核时，可以直接将该总成装入转向节位置，检查轮辐内侧与制动卡钳之间的安全间隙，确认大尺寸多活塞卡钳不会在转向、悬架跳动过程中与辐条发生剐蹭；同时校核轮辋偏距参数，保证轮胎外侧与翼子板轮眉的位置关系符合设计要求，不会出现满打方向时轮胎蹭到轮拱内衬、悬挂摆臂的问题。这类轻量化改装轮毂多用于性能车、家用车的行走系统升级，

　　相比原厂铸铁轮毂，同等载荷下重量更低，簧下质量的减小可以明显提升悬架响应速度，让轮胎更紧密地贴合起伏路面，抓地表现更稳定。结构建模时所有安装基准面、回转中心都与整车坐标系对齐，工程人员可以直接在模型基础上开展模态分析、冲击强度仿真，模拟过坑、侧向冲击、螺栓预紧等不同工况下的应力分布，优化辐条壁厚与轮辋厚度，在满足强度安全系数的前提下尽可能去除冗余材料，兼顾轻量化与结构可靠性。
