二十英寸三片式改装汽车轮辋结构

　　该轮辋结构面向乘用车高性能改装与定制化装配场景，主要承担轮胎支撑、轮心定位、制动系统避让以及整车行驶载荷传递等功能。三片式轮辋区别于整体铸造或整体锻造轮型，通常由外轮唇、内筒和中心轮辐盘三个主要模块组合而成，各模块通过周向紧固件连接，便于在宽度、偏距、轮唇造型和表面处理上进行灵活调整。实际开发中，这类结构常用于姿态改装、展示车辆、赛道日用车以及小批量定制车轮方案，能够在不重新开制完整模具的情况下，通过更换筒身段或调整轮辐位置来适配不同车型的安装边界。

　　从功能特性看，轮辋需要同时满足径向承载、侧向过弯载荷、制动热空间避让和轮胎密封等要求。模型中轮辐采用五辐式布置，辐条从中心安装座向外缘延伸，形成较开阔的窗口区域。该布置有利于制动卡钳和通风盘周围的空气流通，在连续制动后可减少热聚集，同时也为大尺寸卡钳预留视觉与物理空间。轮辋外缘可见一圈周向连接孔位，这些孔位对应三片式结构的装配螺栓，用于将外轮唇、内筒与轮辐盘夹紧固定。工程建模时，孔位需要按节圆均布，并控制相邻孔位角度误差，避免装配后局部夹紧力不均。

　　设计思路上，三片式结构的核心不在于单纯拆分零件，而在于把密封、定位和承载关系处理清楚。外轮唇与内筒承担轮胎胎圈的支撑和密封，轮辐盘则负责与轮毂轴头、制动盘和车轮螺栓连接。中心区域设置轮心孔与螺栓孔，轮心孔用于与轴头定心配合，螺栓孔分布在安装节圆上，装配后依靠摩擦面和紧固件共同传递驱动力与制动力。若轮心孔与轴头配合间隙过大，车轮高速旋转时容易产生偏心振动；若螺栓孔分布不准，则会造成安装应力集中。因此在三维结构中，中心孔、螺栓孔、轮辐过渡圆角和外缘连接孔需要保持明确的同轴与均布关系。

　　外形尺寸方面，该轮辋按二十英寸规格表达，重点在于轮辋直径、筒身宽度、轮唇深度和中心安装面之间的关系。轮辋直径决定可匹配轮胎的内圈尺寸，筒身宽度影响轮胎胎侧张开角度和接地姿态；偏距则由中心轮辐盘相对于筒身宽度中心的位置决定，直接关系到轮胎与翼子板、悬架摆臂、减振器和制动卡钳之间的间隙。改装选型时，不能只关注轮辐外观，还要校核转向极限位置下轮胎外侧是否干涉翼子板，内侧是否触碰卡钳或悬架部件，以及满载压缩后是否出现摩擦。

　　安装边界上，轮辋中心座面需要与车辆轮毂轴头贴合，螺栓孔数量、节圆直径和中心孔规格必须与目标车型一致。轮辐背面应留出制动盘厚度和卡钳轮廓空间，尤其是大尺寸制动套件改装时，需要检查辐条内侧面与卡钳外缘的最小间隙。轮辋筒身内侧还需考虑气门嘴安装位置、平衡块粘贴空间以及轮胎拆装时的胎唇通过性。三片式结构虽然便于调整宽度和造型，但周向连接区域对装配顺序、夹紧力和密封面平整度要求较高，任何一处结合面污染或变形，都可能影响轮胎气压稳定性。

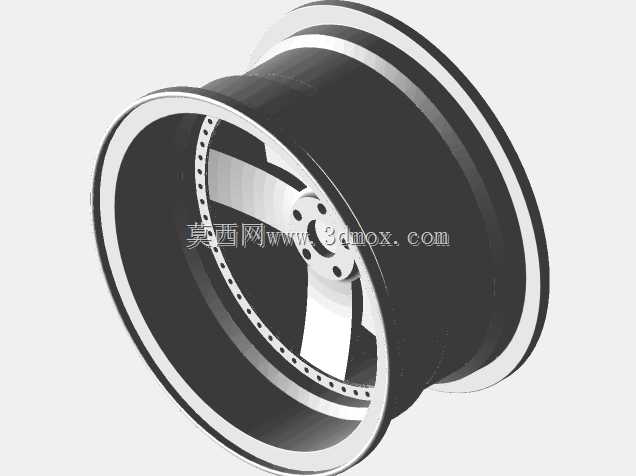

　　在三维建模过程中，可将轮辋拆分为外筒、内筒、轮辐盘、周向紧固件和中心安装特征进行管理。旋转类轮廓适合通过草图旋转生成基础曲面，轮辐部分可采用拉伸、切除与圆角过渡完成，周向孔位通过阵列方式建立，以保证数量和角度一致。轮辐与中心盘交接处应保留连续过渡，避免尖角造成应力集中；外缘连接区域需体现孔位、沉台和夹紧面，以便后续进行装配校核。整体结构既展示了三片式改装轮辋的外观特征，也保留了轮心安装、制动避让、筒身连接和轮胎匹配等工程细节，可用于汽车底盘改装教学、车轮结构展示以及定制轮辋方案评审。
