这套轮辋结构面向乘用车辆行走系统的改装与正向开发场景,可用于整车底盘匹配验证、轮端外观方案评审、改装件开模前的结构校核,也能作为教学场景中讲解轮辋辐条布局、安装孔位配合关系的具象参考。轮辋作为车辆轮端直接承接轮胎、连接转向节与制动总成的核心承载部件,所有结构细节都围绕实际装车的边界约束展开,并非仅做外观曲面的概念造型。

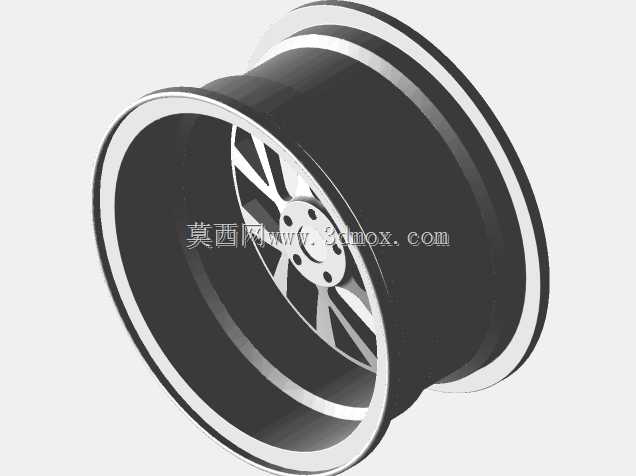

从实际装车用途来看,该轮辋需要同时承担整车垂向载荷传递、转向时的横向力矩承载、加速制动过程中的扭矩输出,还要在颠簸路面冲击下保留足够的强度冗余。设计阶段首先锁定轮辋的轮缘宽度、名义直径两个核心边界,轮缘的内侧卡槽尺寸完全匹配常规民用真空胎的胎圈配合公差,轮缘外侧的翻边高度经过校核,既可以在轮胎低气压行驶时避免胎圈脱开,也不会因翻边过高导致轮胎拆装时出现胎唇割伤。轮辋的中部桶身深度经过布局优化,适配前置前驱、后驱两类常见乘用车型的轮拱空间,桶身内侧预留的避让间隙可以覆盖大部分固定式浮动式制动卡钳的安装轮廓,避免大尺寸刹车套件装车后出现轮辋内壁与卡钳干涉的问题。

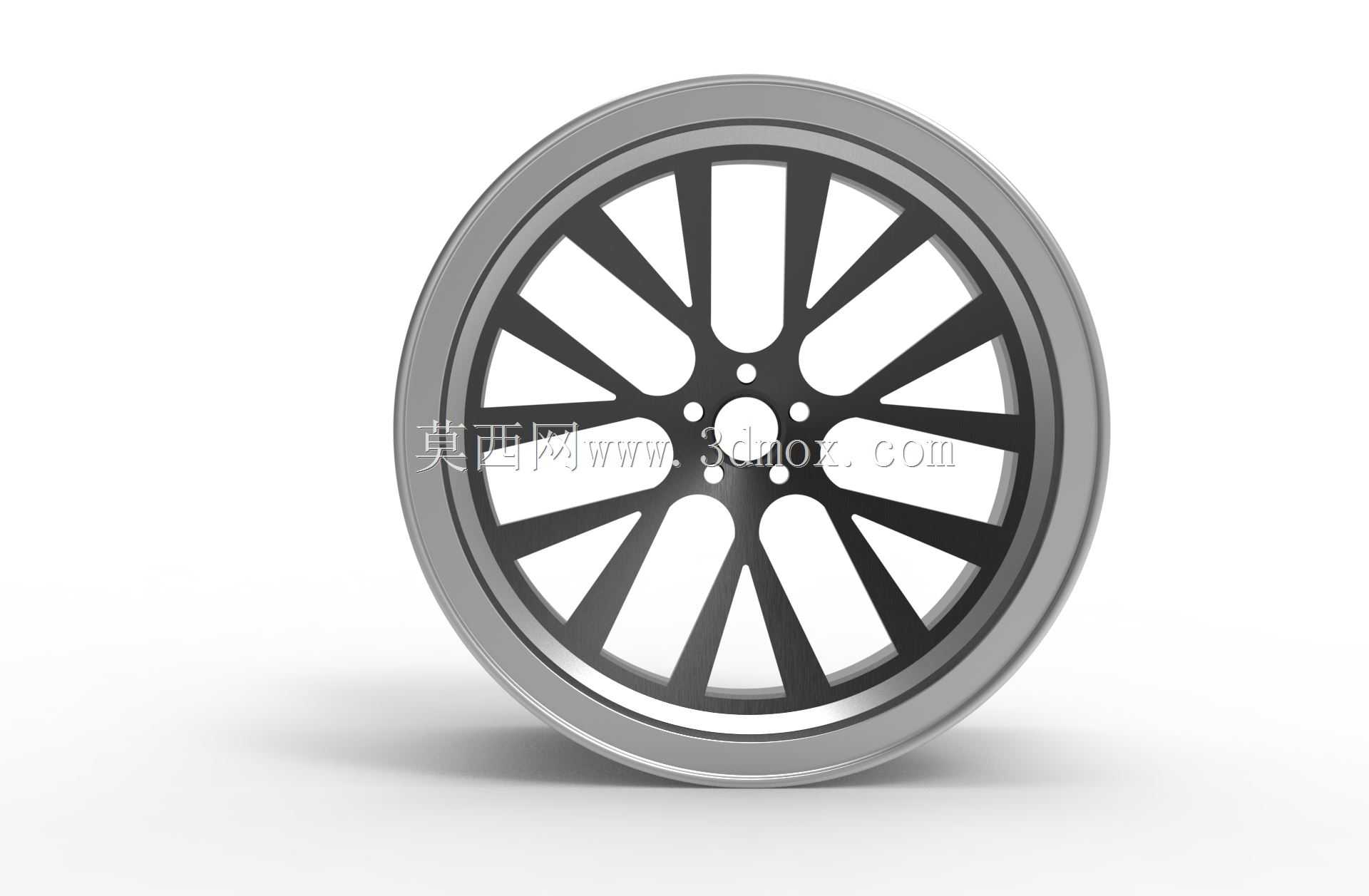

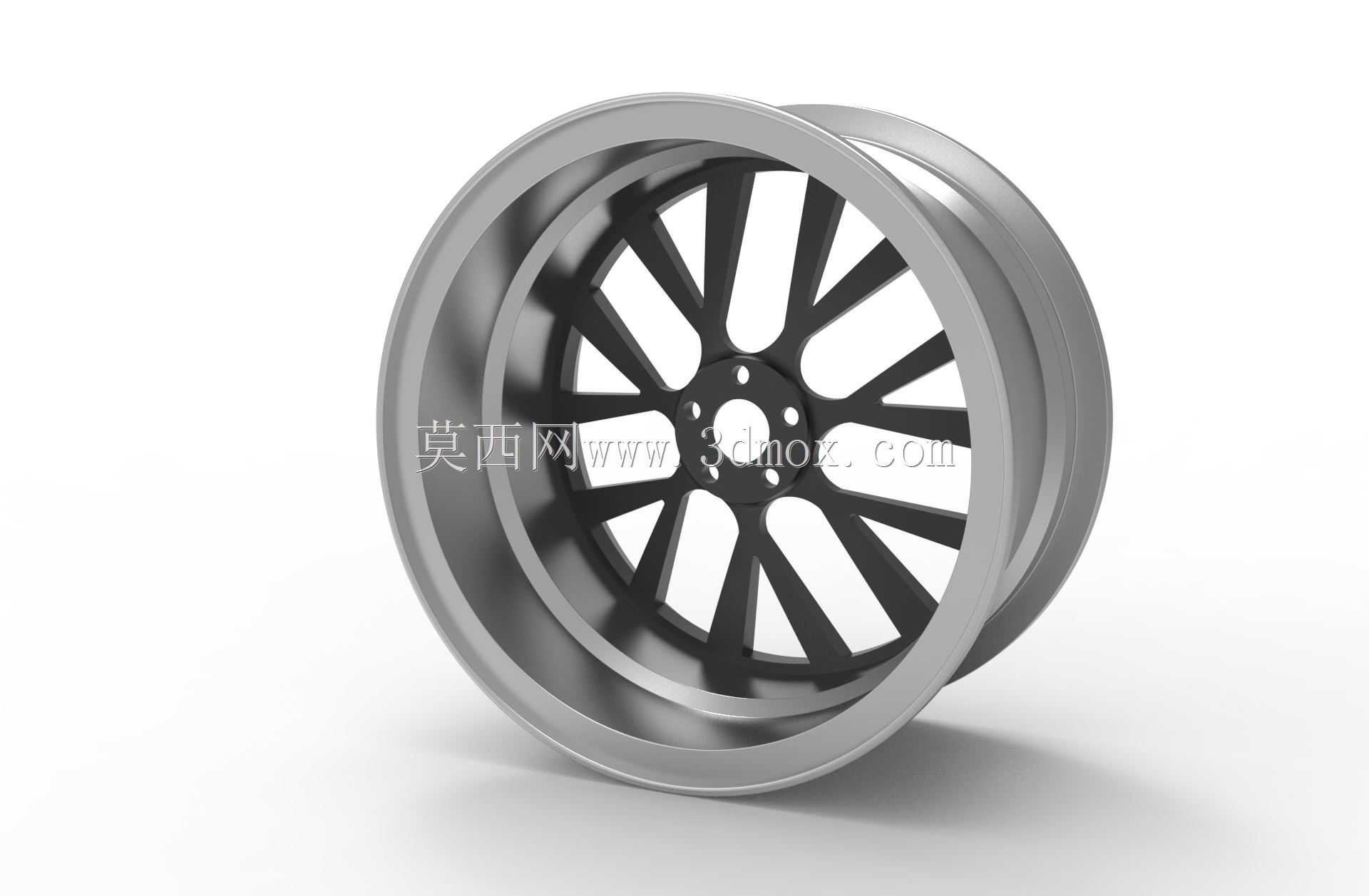

辐条部分采用多组分叉式宽辐条布局,辐条从中心安装盘位置向外呈放射状延伸,每根辐条的截面做了渐变厚度处理:靠近中心轮毂座的位置辐条厚度更大,用来分散螺栓孔周边的集中应力,辐条向轮缘延伸的过程中逐步收窄变薄,在保证辐条整体抗弯模量的前提下尽可能削减非必要的材料体积,实现轮端非悬挂质量的降低。轮端减重对整车操控的提升逻辑非常明确:非悬挂质量越小,悬挂系统在颠簸路面跟随路面起伏的响应速度越快,轮胎贴地性更好,转向动作的迟滞感也会相应减弱。辐条之间的镂空窗口经过流场梳理,行车过程中气流可以顺着镂空间隙直接吹向制动盘表面,带走制动摩擦产生的热量,降低长距离制动后制动片热衰减的概率。
中心安装区域的结构完全按照实车装配逻辑设计,中央的中心孔预留了与轮毂轴头配合的定位台阶,装配时中心孔先套入轴头实现径向定位,再穿入周边均布的螺栓孔完成锁紧,这种定位方式可以避免车轮高速旋转时出现偏心抖动。螺栓孔周边做了局部加厚的凸台结构,凸台端面加工出与螺栓锥面匹配的沉孔,车轮螺母锁紧后锥面完全贴合,既可以分散锁紧压力,也能在长期行驶中防止螺母出现松动。中心盘与桶身衔接的位置做了平滑的圆弧过渡,避免直角拐角处出现应力集中,在车辆经过坑洼路面受到冲击载荷时,应力可以沿着圆弧面均匀分散到辐条和桶身整体,不会在拐角位置出现应力峰值导致开裂。

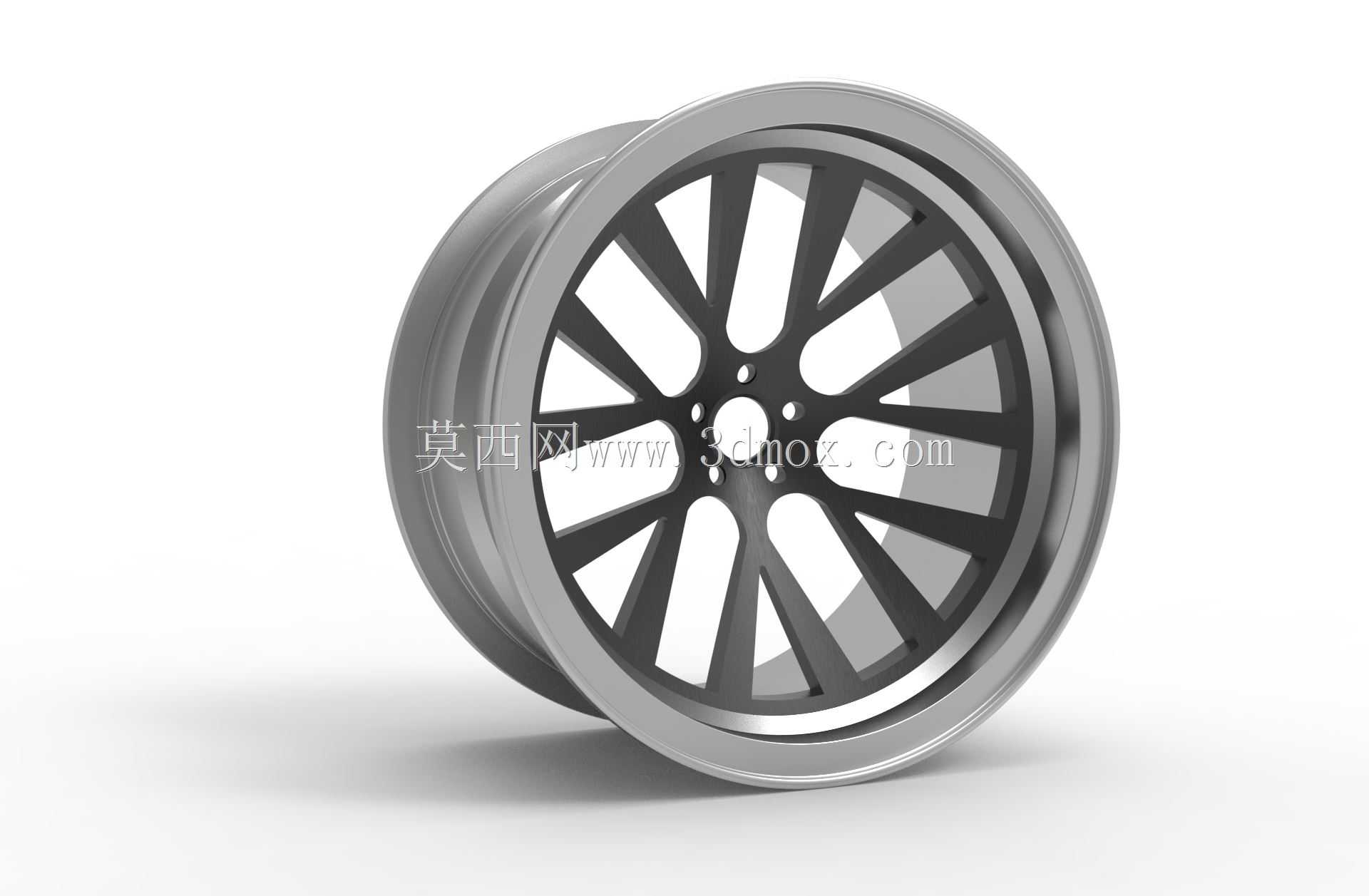

外形尺寸的匹配上,轮辋的偏距经过合理设定,安装后轮辋的中心平面与轮毂轴承的受力中心线尽可能重合,让轴承两端的载荷分布均匀,避免长期偏载导致轴承早期磨损。轮辋外侧的轮唇做了加宽的阶梯造型,一方面可以在车辆侧向过弯时给胎侧提供更稳定的支撑,抑制轮胎胎侧的过度形变,另一方面宽轮唇的造型也能让轮辋装车后与轮拱的齐平度更好,不会出现轮辋过度内凹或者外凸超出翼子板的问题。建模过程中所有配合面都保留了实际机加工的余量逻辑,轮辋与轮胎配合的密封面、与螺母贴合的安装面、与轴头配合的中心孔面都按照装配要求做了曲面精度管控,后续如果要延伸做工程图输出或者加工仿真,不需要额外重构配合面。整套结构没有冗余的装饰特征,每一处曲面变化都对应承载、散热、装配避让或者气动优化的实际功能,完全符合轮端部件从方案设计到装车验证的全流程使用需求。
