手压式清洁喷雾瓶外观结构设计

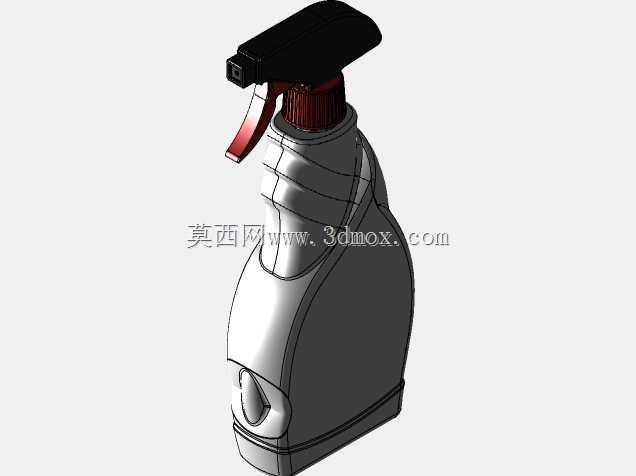

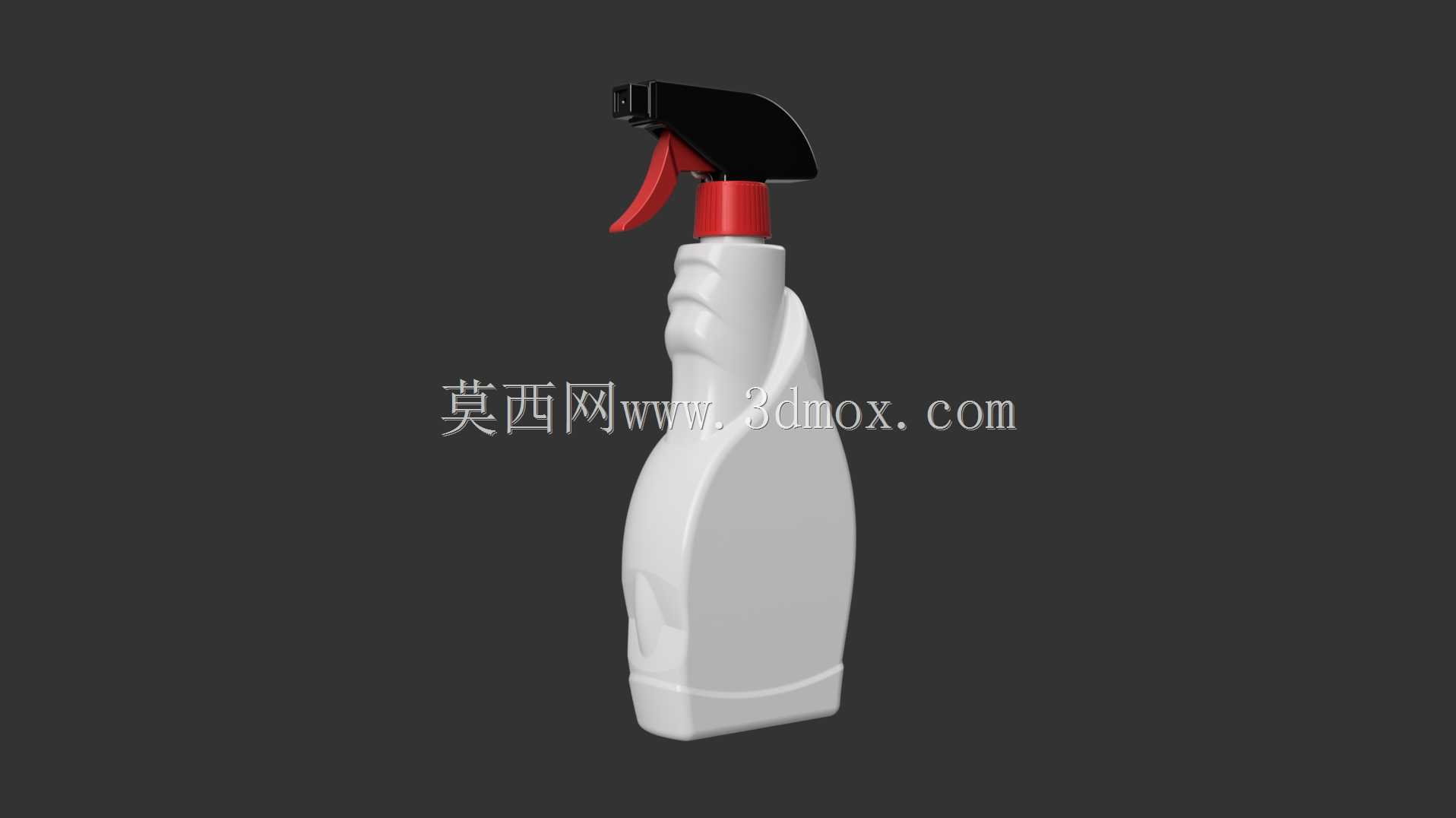

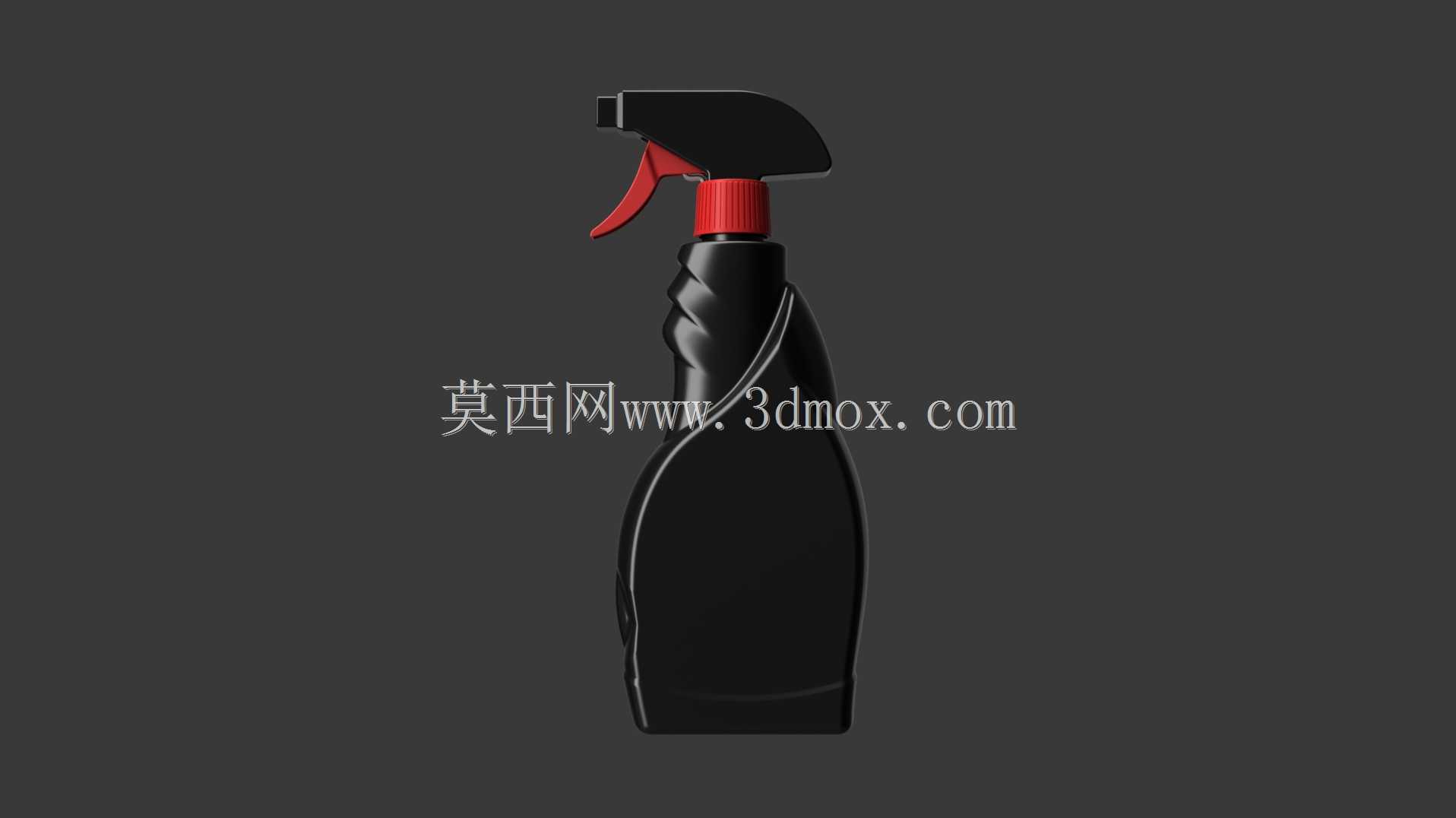

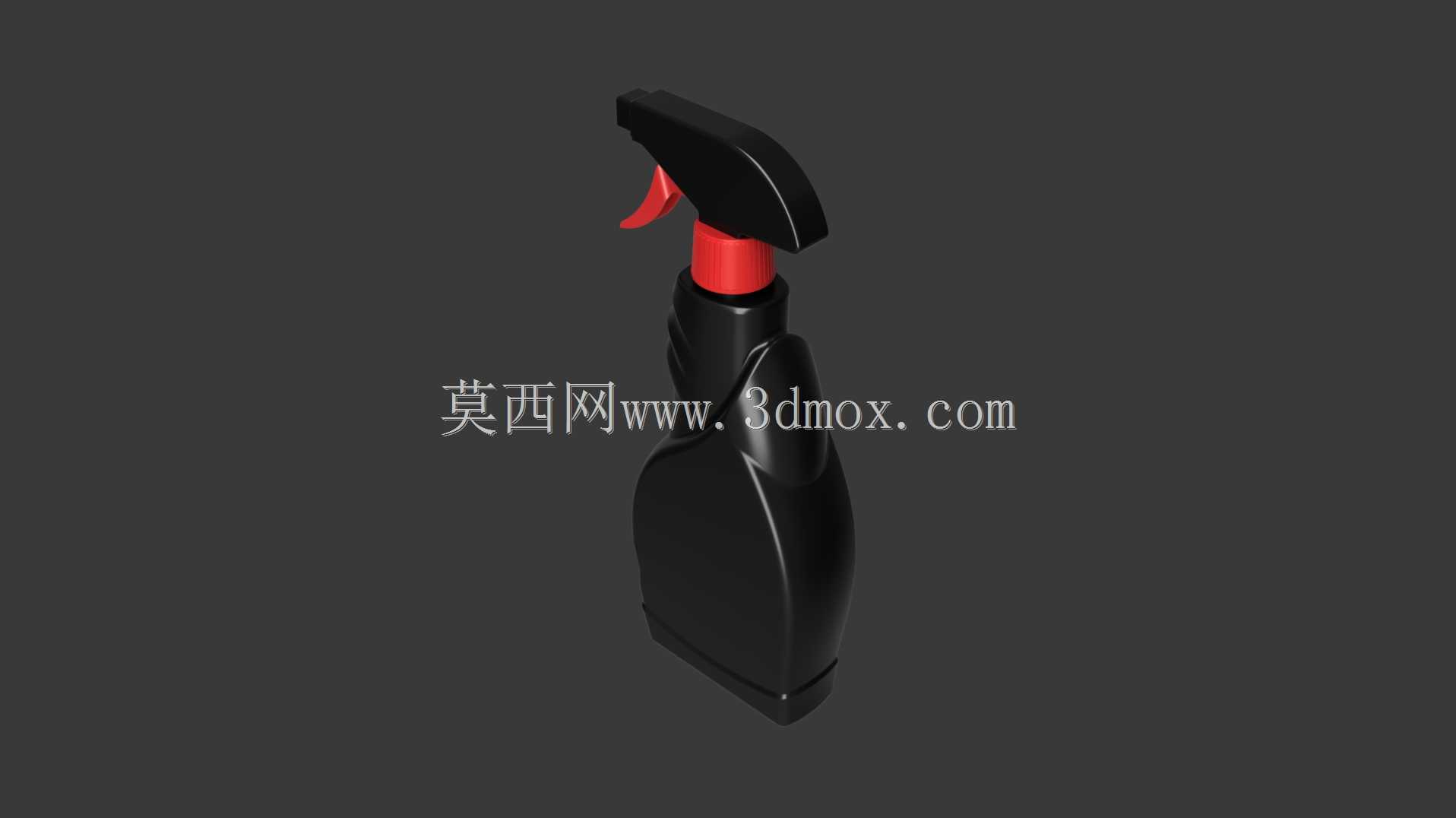

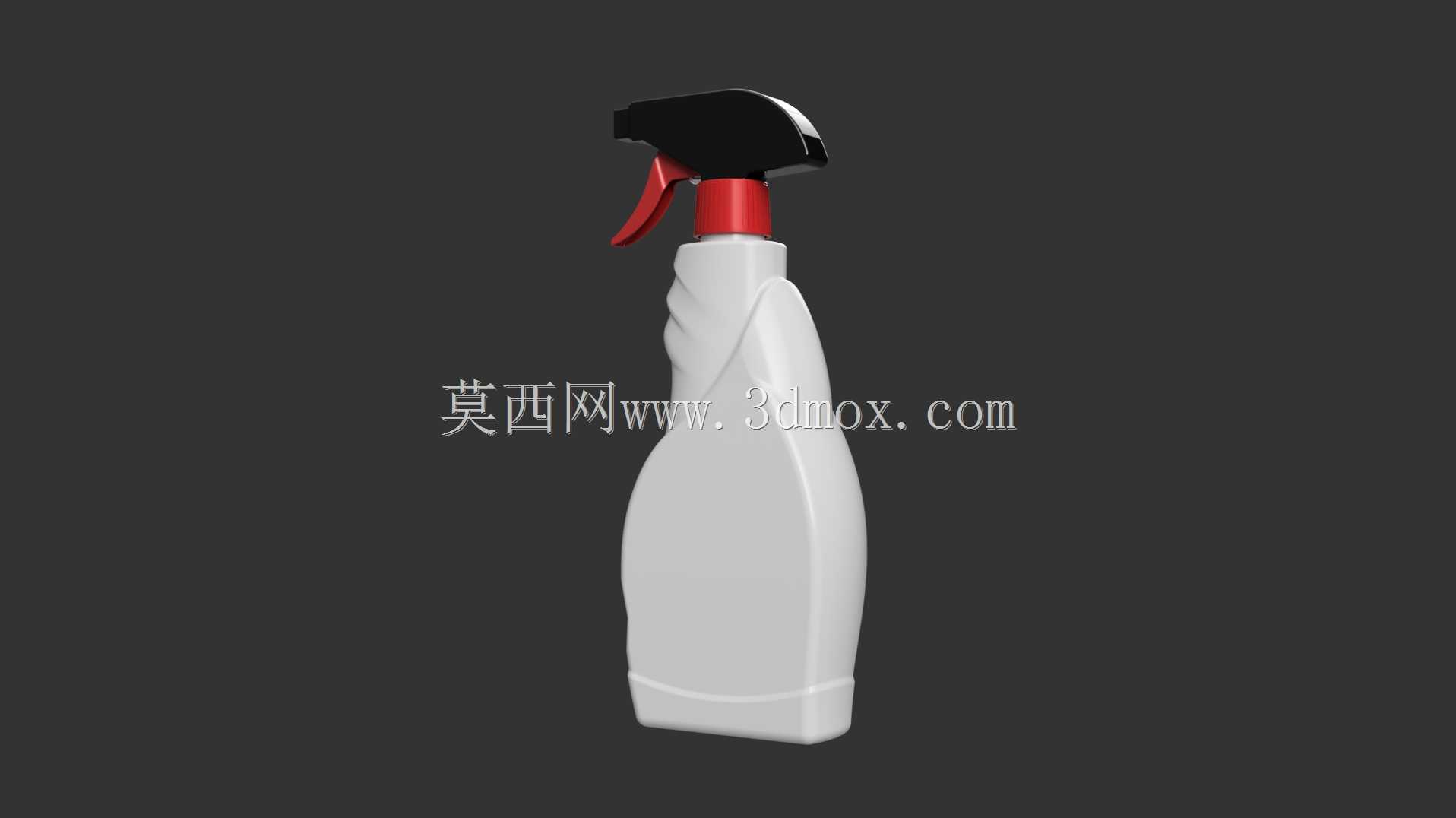

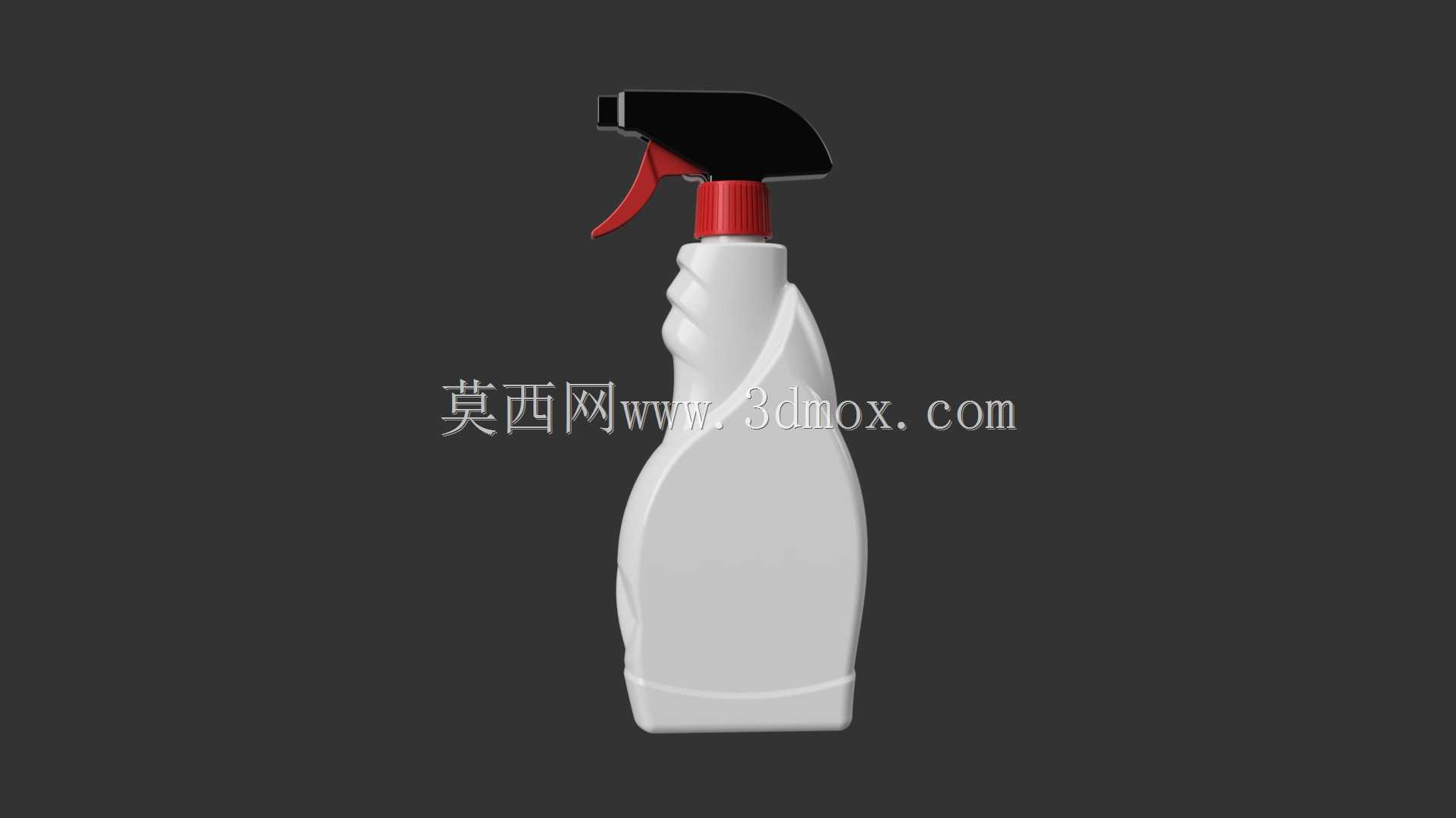

　　日常清洁消杀场景里，手压式喷雾瓶是门店保洁、家庭厨卫打理、车间工位局部除尘除油时最常见的小型盛装器具，这款模型完整还原了市售通用款喷雾瓶的全部结构细节，从瓶身曲面造型到喷头扳机组件都做了实体建模，没有做简化省略。

　　从实际使用逻辑倒推设计思路会更清晰：这类容器首先要满足单手握持操作的需求，因此瓶身没有做成规则直筒，而是在朝向掌心的一侧做了内收的弧形贴合面，对应人手握持时四指自然弯曲的排布位置，瓶身正面还压制了三道内凹的指位槽，使用者抓握时手指可以嵌入槽位，哪怕瓶身外壁沾了清洁液水渍也不容易打滑脱手。瓶身整体采用吹塑成型的HDPE或者PET塑料材质，侧壁厚度控制在1mm到1.5mm区间，既可以保证装满液体后瓶身有足够刚性不会轻易捏变形，又能控制整体自重，空瓶拿在手里没有坠手感。

　　瓶身的容量边界按照常规家用清洁液的通用规格设定，整体高度大概在280mm左右，瓶身最大宽度约120mm，厚度方向约80mm，标称盛装容量为500ml，这个尺寸刚好可以放进普通厨卫的清洁柜储物格，也能适配大多数电动车储物槽、保洁工具包的侧袋，摆放和携带都不会占用过多空间。瓶底做了一圈凸起的支撑边，放置在台面时只有底边接触平面，哪怕瓶底成型时有轻微翘曲也能保证站立平稳，不会出现晃荡、侧翻漏液的问题。

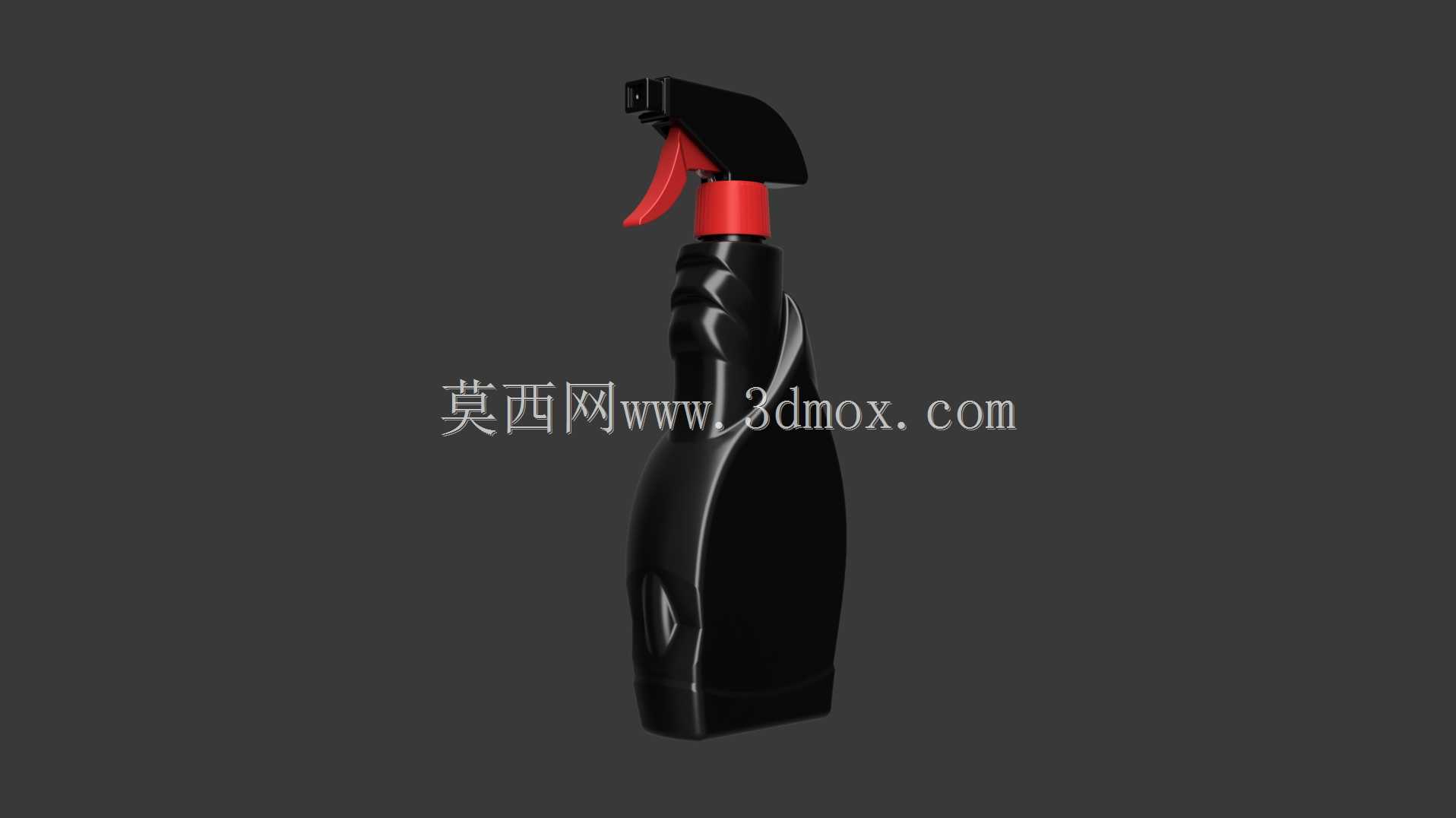

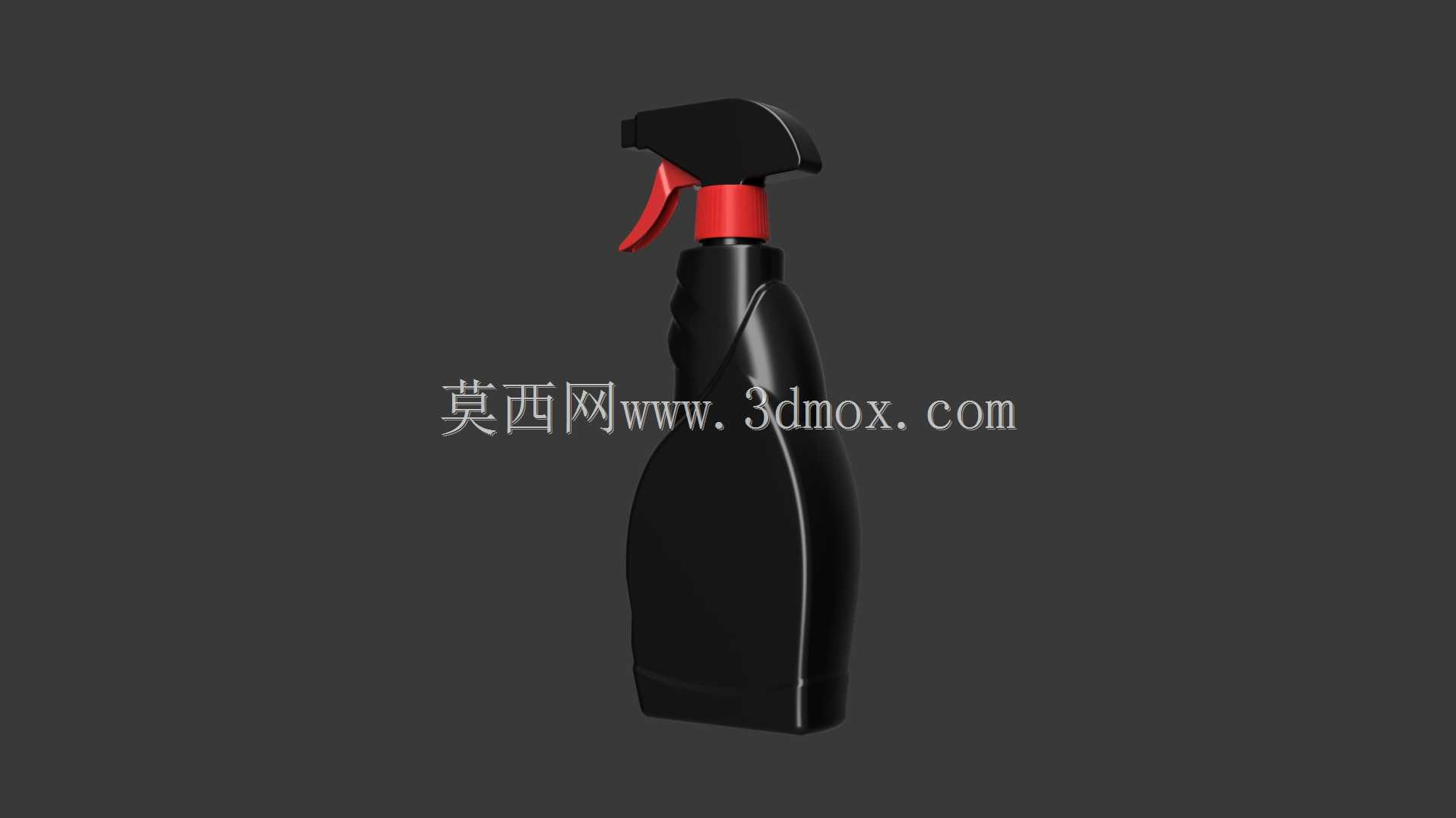

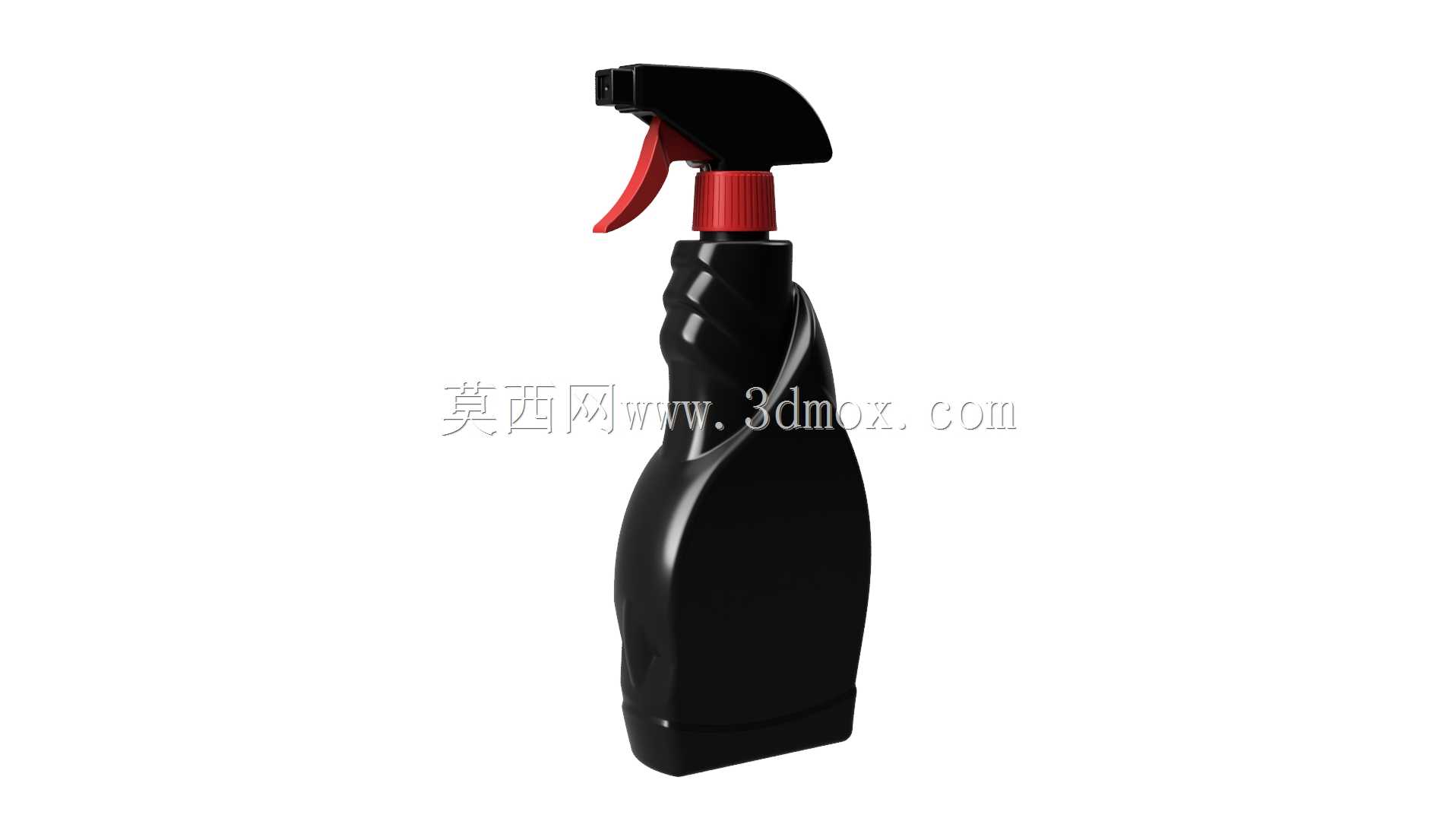

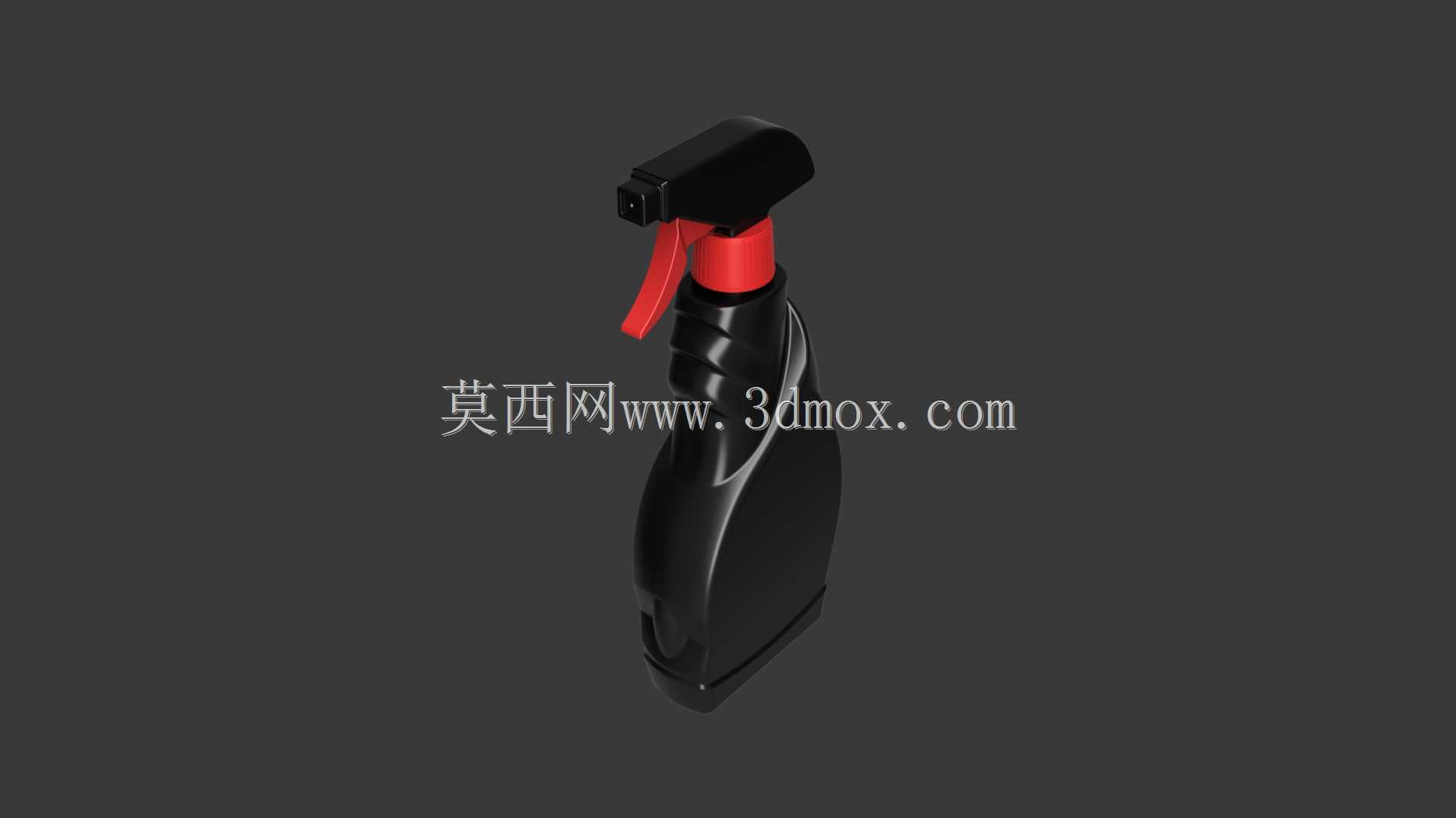

　　瓶口部分采用标准的28mm口径螺纹接口，和喷头组件的旋盖配合，螺纹旋合长度设计为3圈，拧紧后可以实现密封，瓶内盛装的水剂即使倒置也不会从螺纹缝隙渗漏。喷头组件拆分来看分为几个功能部分：最上方的黑色塑料件是喷头主体，内部集成了流道、单向阀和雾化喷嘴，侧面伸出的红色扳机是按压施力部件，使用者扣动扳机时，扳机绕转轴转动，推动内部活塞压缩泵腔，泵腔内的液体在压力作用下从前端喷嘴喷出，松开扳机后弹簧带动活塞复位，泵腔内形成负压，把瓶身里的液体通过浸在瓶底的吸液管重新抽到泵腔里，完成一次喷雾循环。喷嘴的出口做了旋流槽结构，液体经过时会被打散成细小雾滴，喷出后形成扇形雾化面，均匀覆盖在待清洁表面，不会出现水柱直冲、液体四溅的情况。喷头顶部还预留了模式切换的结构空间，可以通过旋转喷嘴头在雾化直射、水柱喷射、关闭锁止三个档位之间切换，适配不同的使用需求：日常喷清洁剂用雾化档，冲洗缝隙污渍用直射水柱档，收纳时转到锁止档可以避免误碰扳机导致液体漏出。

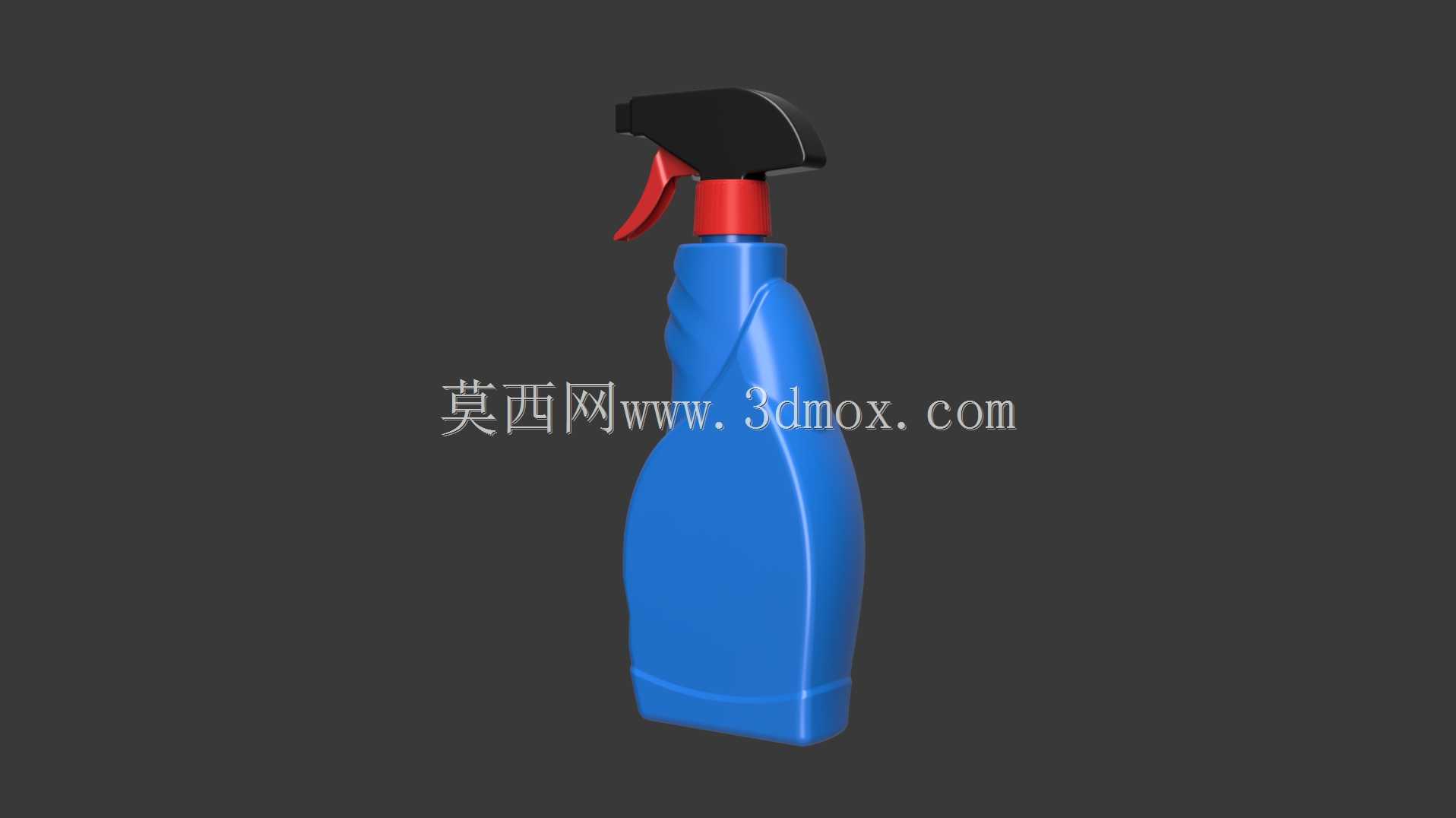

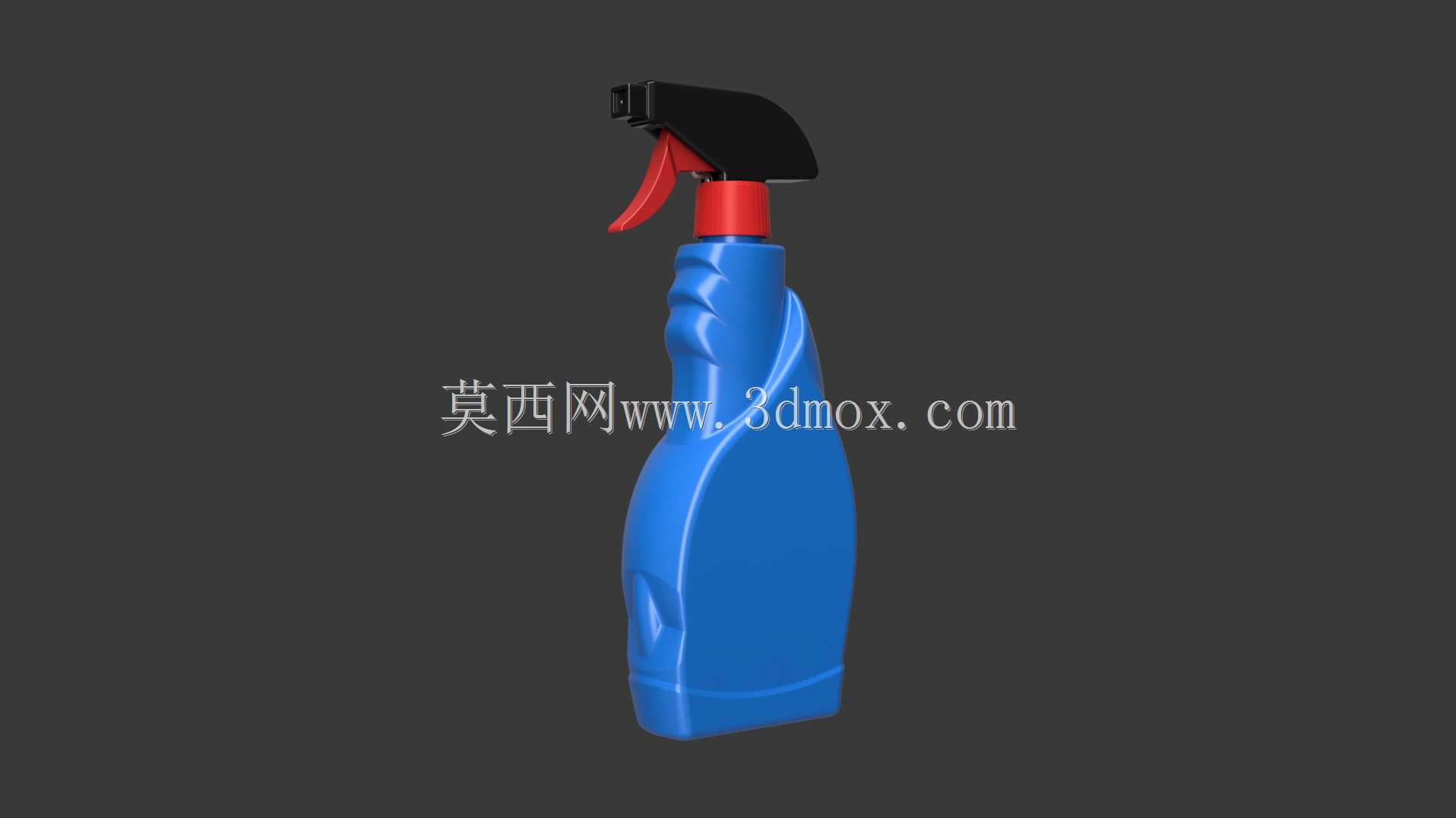

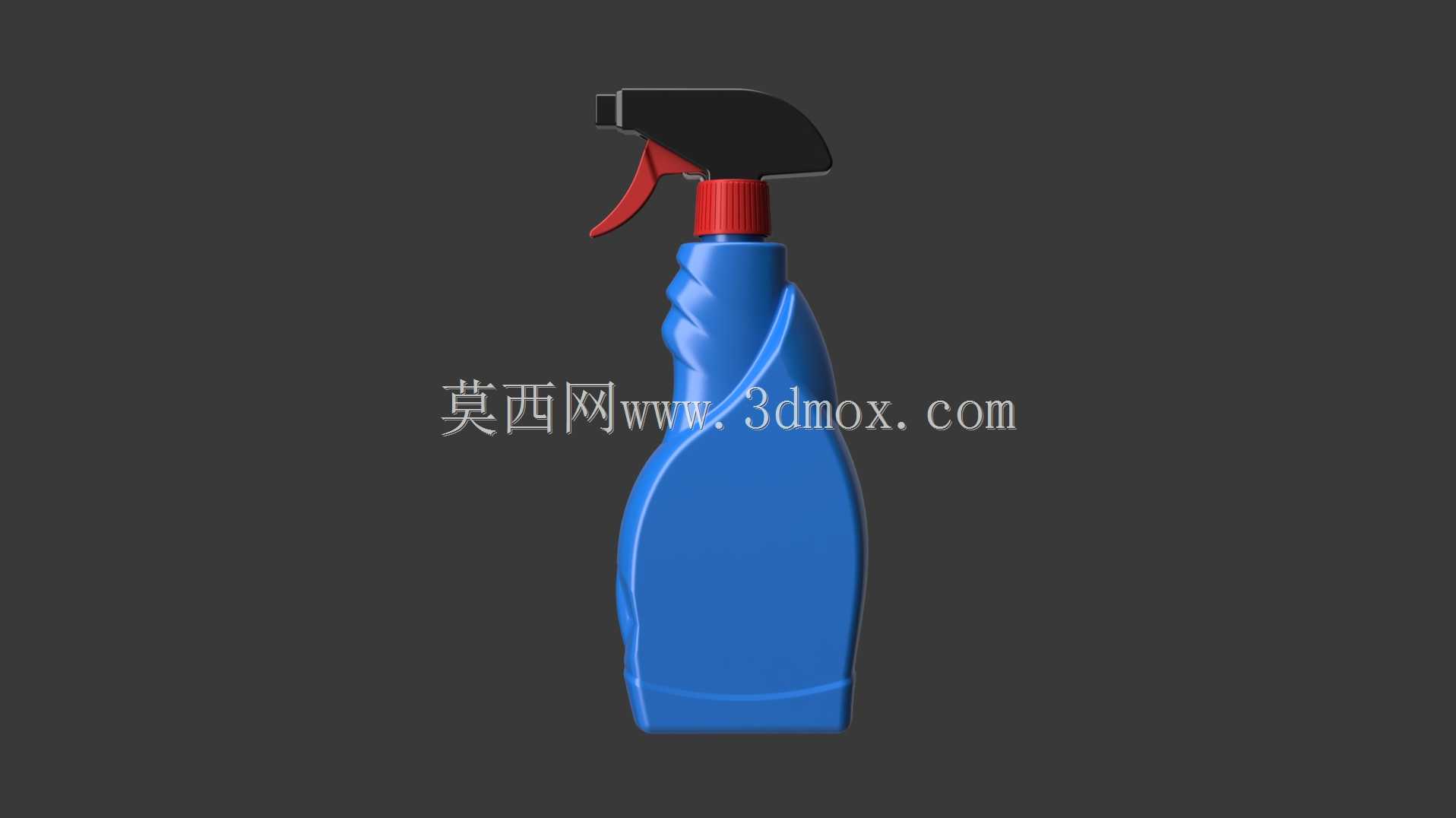

　　颜色搭配上瓶身采用蓝色半透明塑料，可以直观透过瓶壁看到内部剩余液体的液位，使用者不用拧开瓶盖就能判断什么时候需要补充补液；扳机用醒目的红色，和黑色喷头主体、蓝色瓶身形成明显视觉区分，用户拿到手可以第一时间找到按压操作的位置，不需要额外标识引导。

　　结构建模时把所有配合间隙都做了还原：旋盖和瓶口的螺纹配合间隙、扳机和喷头转轴的转动间隙、泵体内部活塞的运动行程都按照实际量产的装配公差设定，既可以用来做吹塑模具的分型参考，也可以直接导入装配体里模拟手持操作的运动过程，验证扳机按压行程是否顺畅、吸液管长度是否可以伸到瓶底最低位置、瓶身曲面和人手握持的贴合度是否合理。这类喷雾瓶除了盛装厨卫清洁剂，还可以用来分装消毒酒精、园艺浇花喷水、车间设备表面擦拭前的喷淋除尘，适配的使用场景非常广泛，结构通用性强，只需要更换瓶身标签和调整材质耐腐属性，就可以兼容不同成分的液体盛装需求。
