铝合金直角支撑托架钣金折弯结构

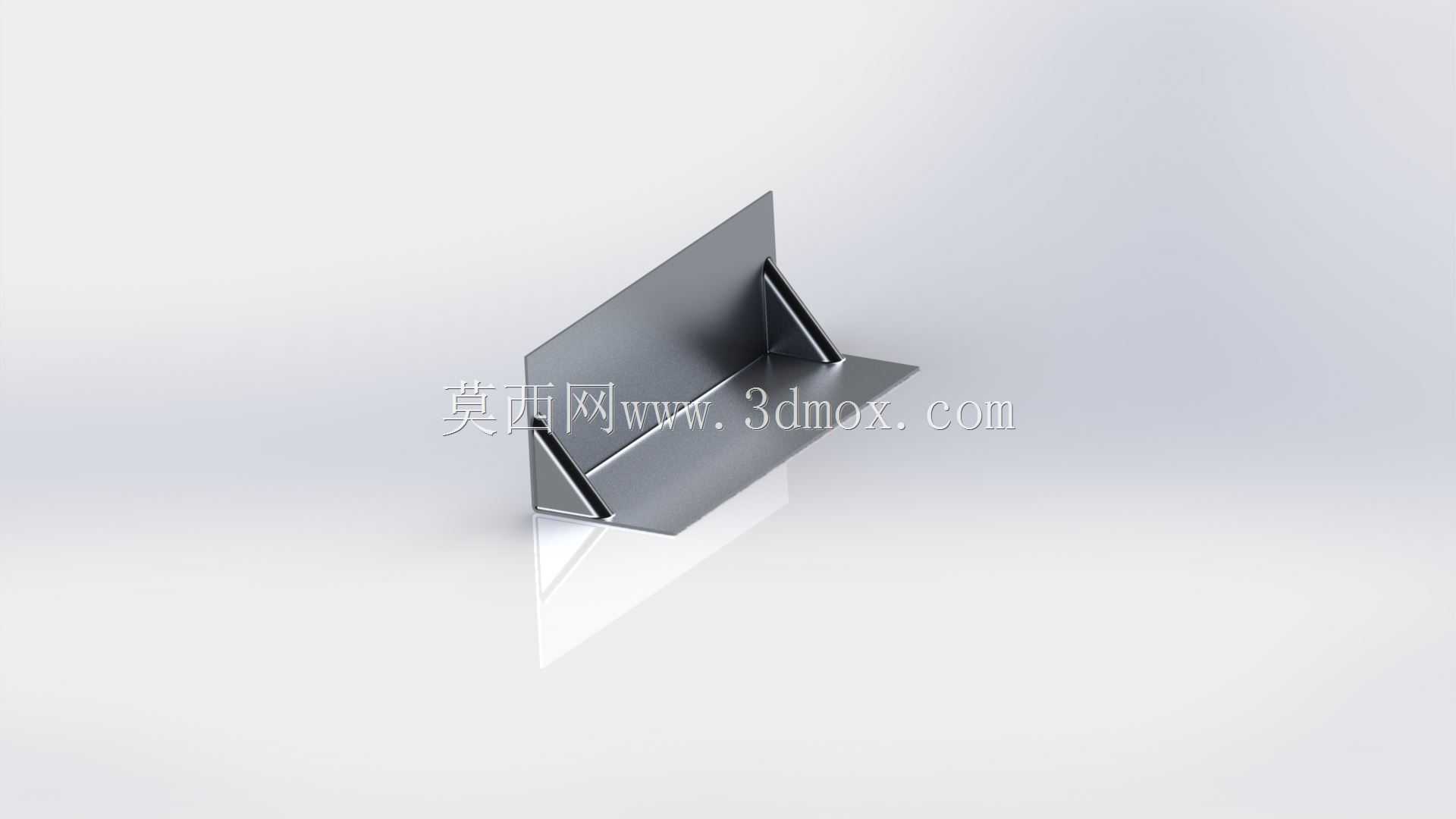

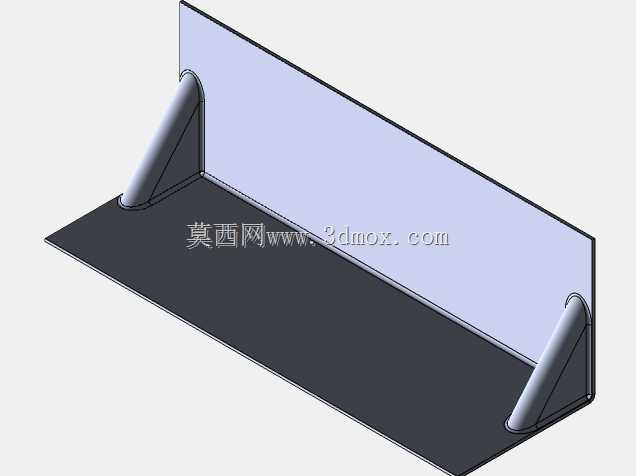

　　这个零件属于典型的钣金折弯角撑结构，整体呈L形直角构型，由一块垂直立板和一块水平底板在折弯线处一体弯折成型，转角内侧增设了三角形加强筋板，用来承担垂直板面与水平板面交汇处的弯矩，避免长期承载后折弯圆角处出现应力集中导致的角度回弹或变形。从实际装配场景来看，这类支撑件大量出现在设备框架内部、机柜侧壁、铝型材机架的层板连接位置，以及生产线工位的轻型台面边角加固处：水平底板贴合在待承托的平台或横撑表面，垂直立板贴靠在竖向立柱或墙板上，两个板面分别预留安装孔位，通过螺栓、抽芯铆钉或者自攻螺钉完成双向固定，让原本仅靠单点连接的横竖构件之间形成稳定的三角传力路径。

　　建模时先从平板展开轮廓入手，按照折弯扣除规则核算展开料长，折弯半径取板材厚度的0.8到1.2倍，匹配常规钣金车间的折弯下模V口宽度，保证折弯后外侧圆角平滑、内侧无挤料叠层。立板与底板的外翻边都做了小幅折边处理，边缘的折边一方面提升薄板自身的抗弯刚度，减少大面积平板在受力后的颤振和凹陷，另一方面也能遮盖板材剪切后的锋利毛边，避免装配人员刮伤。转角处的三角加强筋并非和主体板材一体折弯，而是单独成型后贴合在直角内侧，两侧边分别与立板、底板满焊或者塞焊固定，筋板的斜边做了斜切避让，不会突出到支撑件的安装基准面之外，保证两个贴合面都能完全贴实安装基面，不会出现虚接间隙。

　　尺寸边界上，水平底板的延伸长度略大于垂直立板的高度，这样布置是为了让水平方向的安装孔间距更大，承托侧向力时的力臂更长，抗倾覆能力更强；立板上的孔位沿竖向排布，靠近折弯线的第一个孔距离折弯圆角保留足够距离，防止孔位落在折弯变形区造成孔形拉伸椭圆。板材厚度选用轻型钣金常用的1.5到2毫米区间，铝合金材质在保证支撑强度的同时控制整体重量，表面阳极氧化后可以在车间常规湿度环境下抵御锈蚀，不需要额外喷漆维护。

　　在机架装配的实际工况里，这类角撑往往成对布置在层板的左右两端，或者沿立柱高度方向间隔排布，每一个角撑把竖向立柱的支撑力传递到水平层板，再把层板上放置的工件、线缆、阀组的载荷回传到立柱框架，分散原本集中在连接螺钉上的剪切力。如果缺少这类转角加强结构，薄板拼接的直角位置在反复加载后很容易出现角度张开，螺钉孔被拉长磨大，最终导致层板下沉倾斜。建模过程中还要特别注意安装面的平面度要求：底板和立板的贴合区域不能预留加强筋、焊点凸起，所有焊接工序的焊疤都要打磨到与板面齐平，否则装配时零件会被焊点垫起，螺栓锁紧后板面会产生内应力，长时间使用后甚至会把固定螺钉拉松。折弯线两端预留的工艺缺口也做了简化处理，避免折弯时材料在转角处互相挤压起皱，整个零件没有复杂的机加工特征，全部工序可以通过剪切、冲孔、折弯、焊接几道常规钣金工序完成，加工成本低、互换性强，适合批量配套到各类非标自动化机架和机柜产品中。
