钣金折弯联动夹持锁扣机构

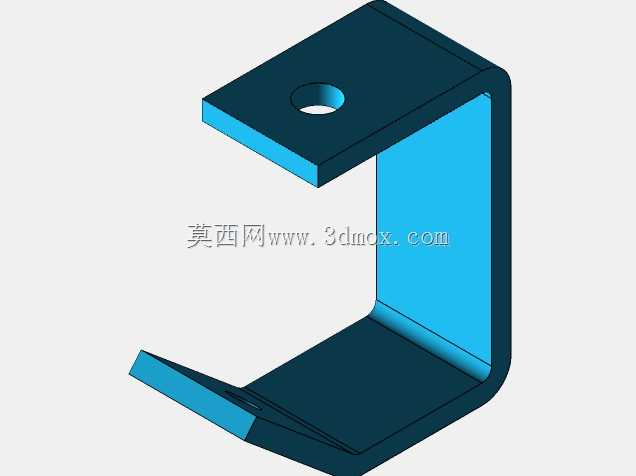

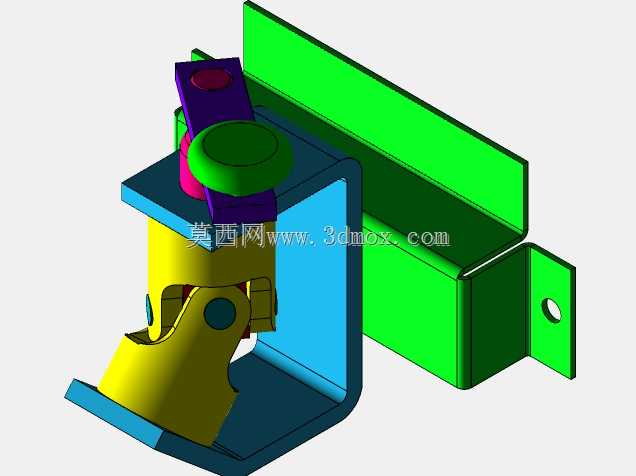

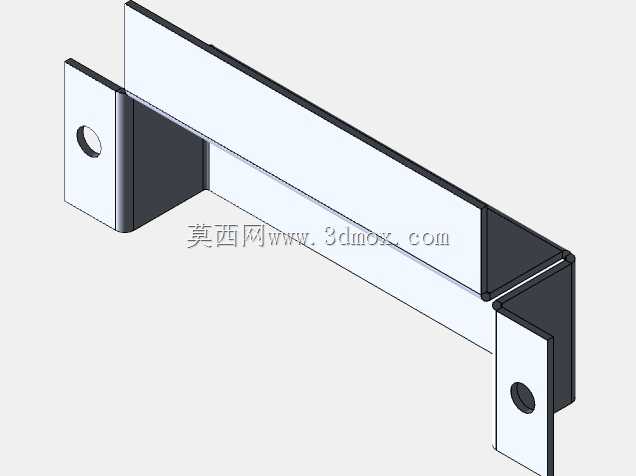

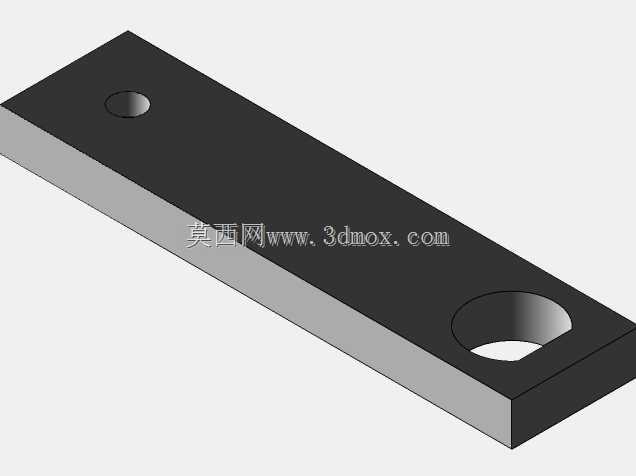

　　这套机构以钣金折弯件作为承载主体，配合多组彩色实体零件表达装配关系，适合用于快速开启、侧向压紧和面板固定类场景。绿色长折弯件构成外侧护板与安装翼板，端部开出圆孔，可直接通过螺栓固定在设备侧板、机架立柱或检修门边上；蓝色U形折弯件形成下部承托框架，两个方向的翻边既提高薄板刚性，也为内部黄色活动件提供运动边界。实际布置时，需要先确认绿色翼板上安装孔到U形支架内侧的距离，避免固定后与相邻管线、门板或护罩发生干涉；折弯件边缘均按冲压件思路处理，转角处保留折弯半径，不能在数模中做成尖锐零半径角，否则后续展开和折弯工序会出现材料拉伸异常。

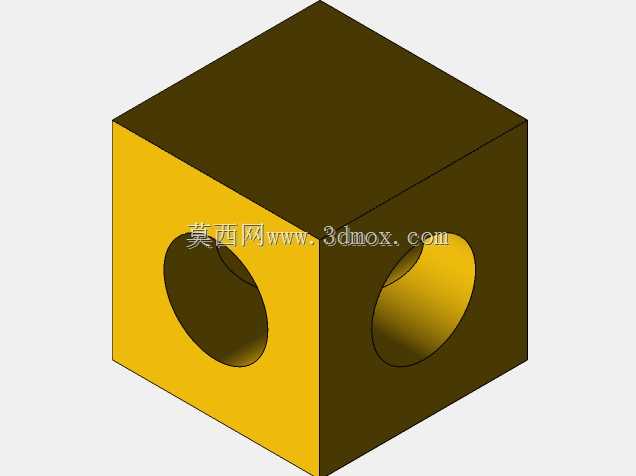

　　黄色零件是机构中的核心活动夹持件，外形带有圆弧过渡和侧向开孔，下部斜向开口可在扣合时引导对位，中部圆孔用于穿设转轴或销轴。它不是单纯装饰件，而是把外部按压动作转化为绕轴转动的锁紧动作：上端受压后，下部钩状区域绕销轴旋转，逐步贴近被固定面板或框架边缘，形成机械约束。设计这类活动件时，销轴孔与钣金侧板孔需要保持同轴，孔径按销轴配合选取，通常预留轻微间隙以保证转动顺畅；若间隙过大，长期使用后会产生晃动，扣合位置也会偏移。黄色件下方与蓝色底板之间应保留转动空间，不能在极限开合位置与底板、侧板发生面接触卡死。

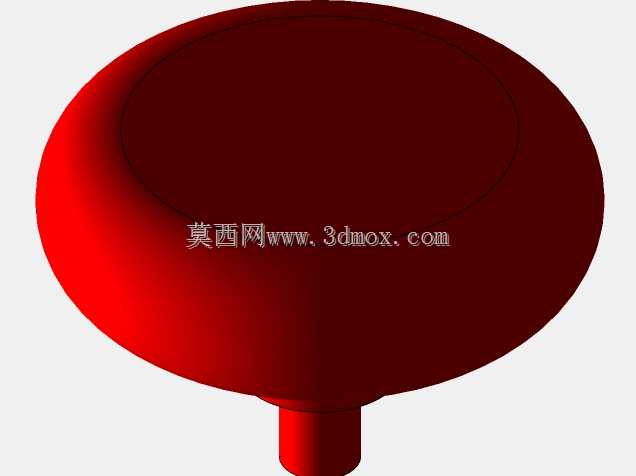

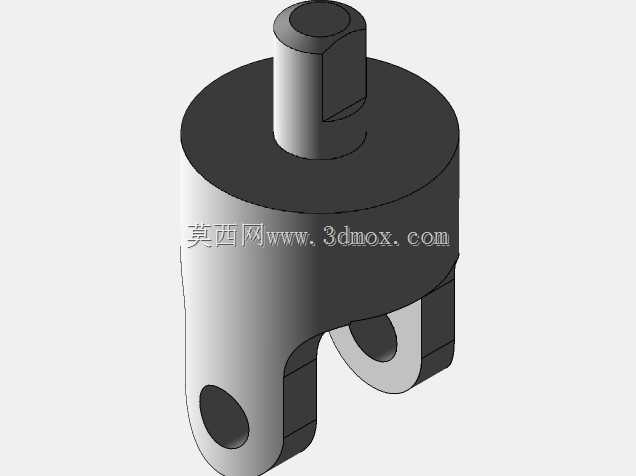

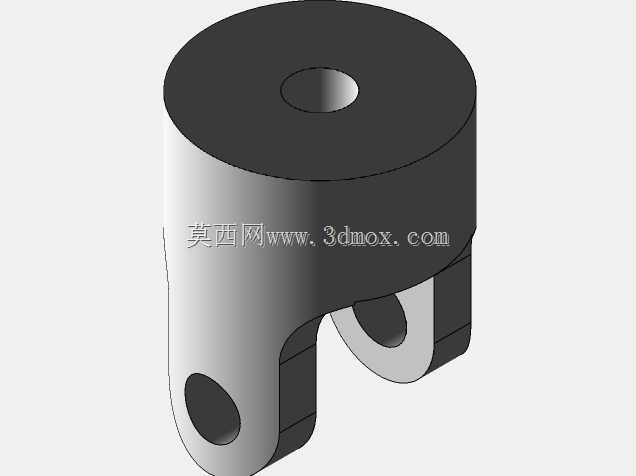

　　紫色压臂和绿色圆盖位于机构上部，承担手动按压、限位和遮盖作用。紫色压臂覆盖在活动件上方，受力面较宽，可降低手指或工具按压时的局部压强；绿色圆盖类似按钮帽或压盘，中心与下方运动件对齐，使按压力尽量沿机构运动方向传递。压臂后侧与支架之间需要设置转动或滑移约束，前端形状则要兼顾按压行程和外观防护。从结构表达上看，上部零件采用高饱和度颜色区分，便于在装配评审中快速识别运动件、固定件和操作件；在真实产品中，这些零件可根据使用环境选用冲压钢板、注塑件或机加工件，若用于门板锁扣，接触手部的位置应避免锐边和过小倒角。

　　机构的安装边界主要由三块区域决定。第一是绿色外侧折弯板的长度和高度，它决定护板覆盖面以及与外部设备面的贴合范围；第二是端部安装耳的孔位，孔中心到折弯边的距离要满足螺栓头、垫圈和工具操作空间，不能让扳手或电动批头碰到立边；第三是蓝色U形支架的内宽和底平面高度，内部黄色活动件在整个转动过程中都应落在该空间内，同时被夹持物件的厚度也要与开口行程匹配。若用于通讯箱体、小型设备外壳或可拆卸面板，钣金支架可优先选用薄板折弯工艺，通过翻边、压筋和折边提升刚度，减少额外焊接件数量。

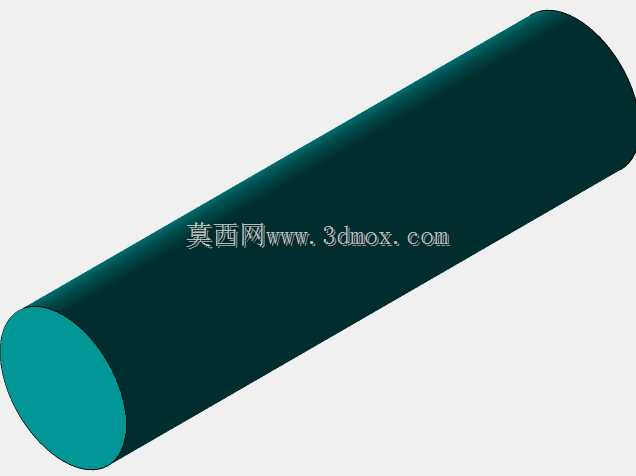

　　从功能逻辑看，该结构偏向快拆式夹持锁扣，而不是高载荷承重铰链。它适合需要频繁打开、检修或更换模块的位置，例如设备侧盖、小型机柜挡板、工装防护门、便携式箱体连接件等。扣合时，外侧长板与安装耳提供固定基础，内部活动件通过转动把面板压向支架；打开时，上部压臂或圆盖被抬起，黄色夹持件脱离约束位置，面板即可抽出。为了保证反复使用，销轴两端应设置防脱结构，可采用翻边铆接、卡簧、挡圈或带肩螺钉；活动件与钣金接触面可根据耐磨要求增加垫片，减少涂层磨损和金属摩擦噪声。

　　建模时应把钣金件和机加工/注塑件分开建立特征。折弯支架需要体现统一板厚、折弯半径、展开方向和孔位关系，不能用简单实体块替代，否则后续无法指导生产；活动件则要重点表达运动包络，尤其是黄色钩状部分在开启和闭合两个极限位置的姿态。装配检查中，应让压臂、圆盖、销轴、活动钩和固定支架形成清晰的装配链，确认每个零件在运动方向上有约束、在非运动方向上有限位。外观上，彩色分区虽然是数模展示效果，但工程落地时可转化为表面处理差异：钣金件可喷塑或喷漆，操作件可采用尼龙、ABS或粉末冶金件，销轴和弹性件则选用耐腐蚀、耐疲劳材料。

　　整体结构没有复杂传动，也不依赖大型动力源，优势在于零件数量少、安装直观、维护方便。设计人员在复用该方案时，应根据被夹持面板厚度调整黄色活动件钩口深度和压臂行程，根据外部空间调整绿色护板高度，根据载荷大小确定板厚、销轴直径和紧固件规格。若设备振动较强，还需在扣合方向增加防松回弹或弹性压紧，避免运输和运行中因冲击导致锁扣自行脱开。
