D形块状磁吸固定基座结构

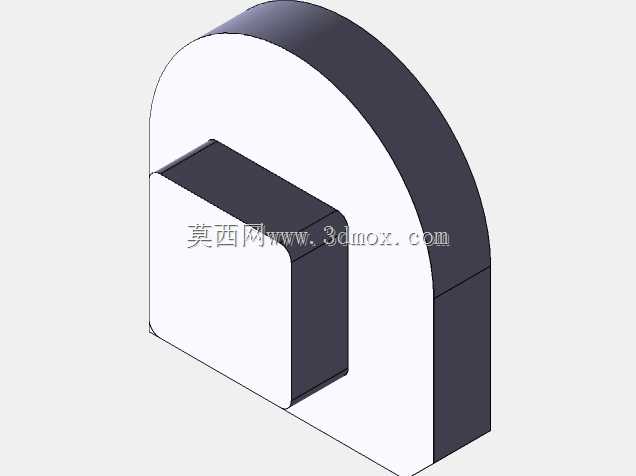

　　该块状固定件整体采用半圆弧直边组合的D形外轮廓，主体为等厚实心块体，正面居中开设内凹矩形通槽，槽体深度贯穿块体正面至后侧立面，槽腔侧壁与底面均为垂直平面，无多余拔模斜度，槽口边缘做直角锐边处理，圆弧外曲面与两侧直平面、底部平面平滑衔接，整体壁厚均匀，圆弧段曲率半径与直边段长度比例协调，块体轴向厚度大于嵌槽深度，预留足够的结构承载余量。

　　从实际工装应用场景来看，这类D形块状件常作为磁吸表座、小型工装定位挡块、设备侧装固定支座使用：圆弧曲面可贴合圆形设备外壁、管道侧壁完成弧面贴合定位，平直侧边可对接机床工作台T型槽侧边、铝型材框架立面做平面靠紧，居中的矩形凹槽既可以嵌装永磁磁钢、橡胶防滑垫，也可以穿装锁紧压块、定位销座，当作为磁吸基座使用时，磁钢嵌入槽内后底面与基座底面齐平，吸附钢板台面时不会出现磁块凸出刮伤工件表面的问题；作为流水线工位挡停块使用时，凹槽内可嵌装聚氨酯缓冲垫，工件撞击时缓冲垫直接承接冲击力，避免硬质金属块磕碰刮伤工件外观面。

　　结构设计阶段优先保证了安装边界的规整性：块体底部为完整平直平面，无凸起螺柱、卡扣等多余特征，放置在水平工作台面上可实现全底面接触，不会出现翘动晃量；圆弧外轮廓无尖角突出，操作人员在工位旁调整工件时不会被锐边剐蹭，两侧直边平行度公差可控制在0.1mm以内，靠紧型材定位面时无需额外垫塞铜片调整间隙。矩形嵌槽的长宽尺寸预留了标准磁钢、标准缓冲垫的安装余量，槽腔侧壁与嵌装件的配合间隙控制在0.1-0.2mm，既可以轻松压入嵌件，也不会出现嵌件在槽内晃动松脱的问题，若需要进一步固定嵌件，可在槽底平面加工螺纹孔，用沉头螺钉从块体后侧穿入锁紧嵌件，螺钉头部完全沉入块体后端面，不会凸出影响基座贴墙、贴台面安装。

　　外形尺寸方面，该类基座的轴向厚度通常根据承载需求选定，常规工位使用的规格厚度在30-50mm区间，圆弧段外半径一般取60-80mm，直边段长度与圆弧直径匹配，整体外轮廓不会超出小型工装的安装边界，在机床工作台面上排布多个该类挡块时，相邻块体之间预留20mm以上的扳手操作空间即可，不会出现操作空间不足的问题。块体后侧立面为完整垂直平面，贴装在设备钣金立面、铝型材立面上时，可通过穿装螺栓、粘贴双面胶或者加装磁吸条完成固定，立面无凹槽、凸台干扰，贴合面接触面积占比超过90%，固定后不会出现悬臂翘曲。

　　从受力特性来看，D形轮廓相比完整圆形块体，切掉了单侧多余圆弧材料，在保证圆弧侧贴合曲面工件能力的同时，平直侧可以提供更大的靠紧定位面积，当工件从平直侧方向撞击挡块时，冲击力沿块体厚度方向垂直传递到安装台面，应力均匀分散在整个底面上，不会出现局部应力集中导致块体变形的问题；圆弧侧朝向圆形工件、管道外壁布置时，曲面之间为线接触定位，可快速适配不同直径的圆柱外圆，不需要针对不同管径更换不同规格的定位块，大幅减少工装备件数量。

　　建模过程中所有特征均采用实体拉伸、布尔切除完成，无碎面、重叠面问题，圆弧曲面与相邻平面的衔接处做了相切约束，导出通用三维格式后不会出现面缝隙、破面问题，结构工程师可以直接在该模型基础上追加安装孔、倒角、嵌件配合特征，不需要重新绘制外轮廓，工装选型人员也可以直接将该模型导入工位布局装配体，核对安装空间、干涉距离，快速完成工位工装的排布设计。
