四通管路接头与蓝色异形护罩结构

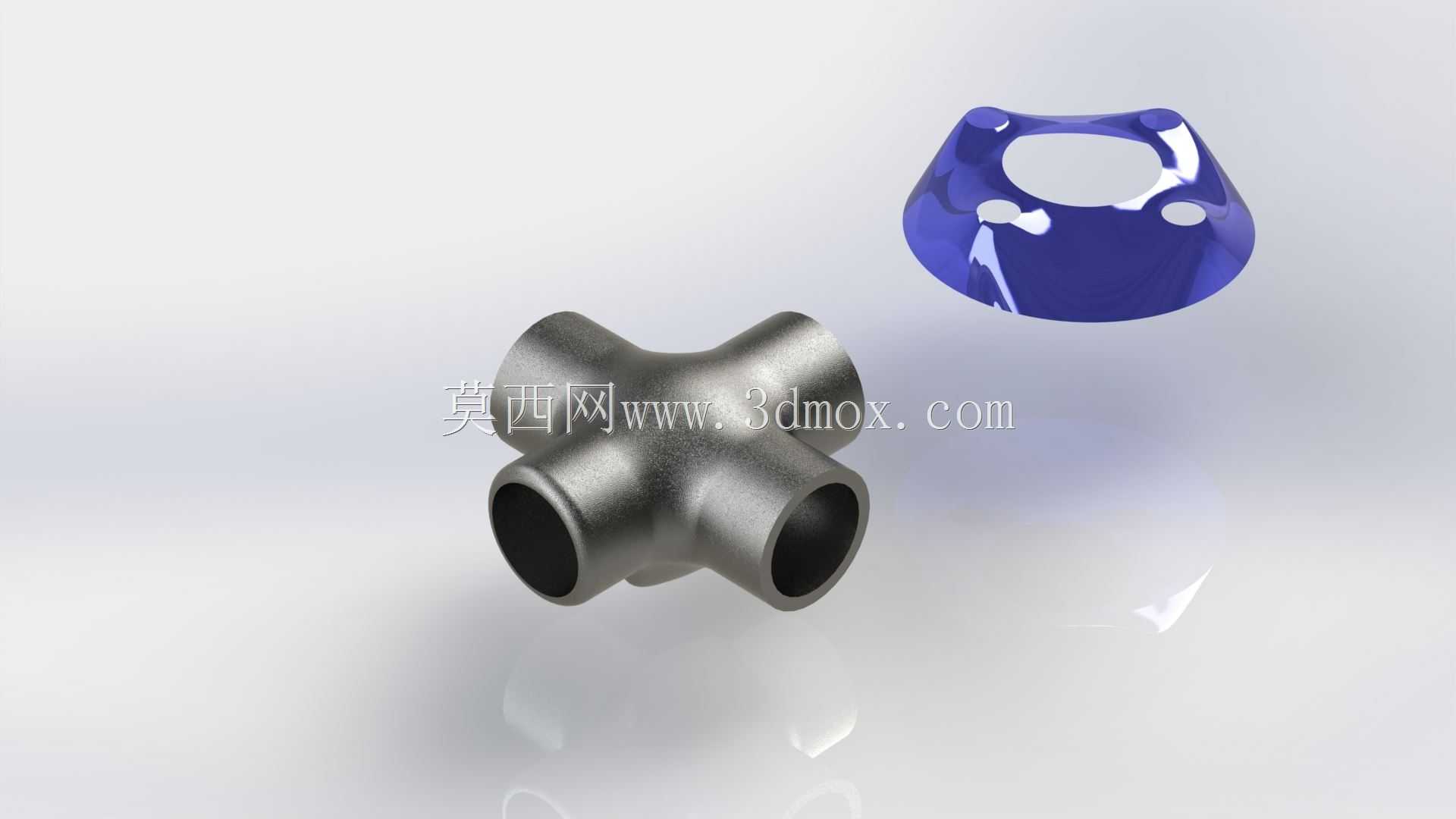

　　这组结构包含一个金属质感的四通管路接头和一件蓝色半透明异形护罩，适合在流体管路布置、设备外部防护、小型机构装配验证等场景中作为结构参考。四通接头采用十字交汇形式，四个接口沿相互垂直的方向伸出，能够在同一节点上完成多向管路分流、合流或转接。相比普通三通件，它在紧凑空间内减少了额外弯头和短接管的数量，使管路走向更直接，也降低了多处连接带来的泄漏风险。接头主体壁厚过渡均匀，端口保留圆形承插边界，内部交汇区域需要关注流道圆角和截面积变化，避免介质在转向处形成明显涡流。实际选型时，应根据管路公称直径、工作压力、介质特性以及安装空间确定接口长度和中心距；若用于气动系统，可重点校核压损与响应速度；若用于低压液体输送，则需关注内壁光滑度、

　　清洗便利性和积液区域。蓝色护罩的外形并非规则回转体，而是围绕中部开孔形成带起伏边缘的罩盖结构。中部大孔可用于避让轴、管接头、传感器或紧固件，周边小孔则可承担定位、穿装螺钉或辅助固定作用。护罩外缘采用曲面收边，既能够提高薄壁件的刚性，也能减少尖锐边缘对人员和线缆的摩擦。设计这类罩壳时，不能只看外观曲面，还要明确它与内部零件的安全间隙、拆装方向以及固定点受力。若采用塑料注塑，应控制拔模方向、壁厚一致性和加强筋布置；若作为钣金或机加工防护件，则需评估曲面成型难度、边缘处理方式和孔位公差。两件模型放在同一装配中，也提示了管路节点与外部防护之间的常见关系：接头负责连通和承载，护罩负责隔离、导向和外观覆盖。结构布置时，

　　先确定四通件的接口轴线和管路最小弯曲半径，再反推护罩开孔位置与外轮廓边界，可以避免后期出现管路干涉、工具无法进入或维护时必须拆除过多零件的问题。安装边界方面，四通接头的四个端口应预留足够的扳手空间和管道拧入行程，相邻接口不能因护罩或机架过近而影响装配；护罩的固定孔需要与底面上的安装柱或支架孔位对应，孔边到曲面边缘的距离要满足紧固件边距要求。对于需要频繁检修的位置，护罩宜采用可拆卸固定方式，并在造型上保留手指或工具抓取空间。建模过程中，接头部分适合用旋转、拉伸切除和圆角组合完成，关键是保证端口同轴度、交汇腔连续以及外表面过渡光顺；护罩部分则更依赖曲面建模、加厚和开孔阵列，曲面曲率变化应尽量平缓，防止成型时出现缩痕或应力集中。整体结构虽不复杂，但覆盖了管路连接件设计中的分流逻辑、接口约束、密封边界、防护间隙和薄壁件成型等要点，可用于设备管路方案沟通、装配干涉检查以及教学演示。
