实验室不锈钢多孔试管收纳支架

　　这款支架的结构开发，最初是围绕理化检测、生物实验、化工小样配制这类高频操作场景展开的，日常在实验台面上，操作人员需要同时取用不同规格的采样管、反应试管、离心管，零散摆放既容易碰倒倾洒试剂，也会占用大量操作台有效空间，这款立式置物支架就是为解决台面器具规整、临时静置存放的需求设计的。

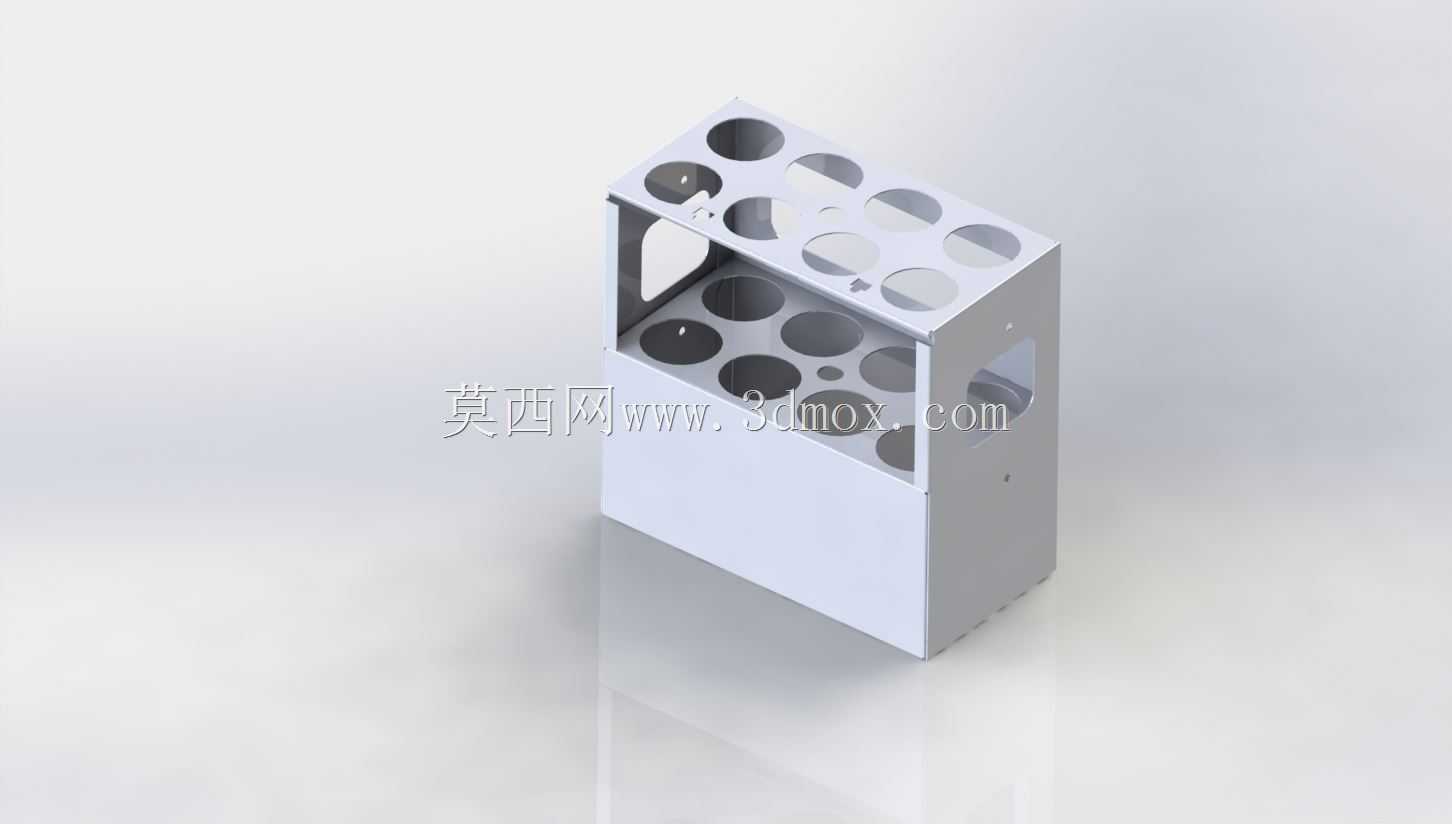

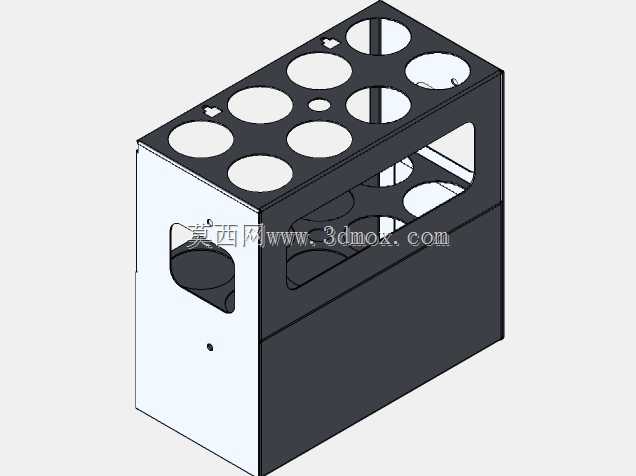

　　从整体布局来看，支架采用立式盒体框架结构，没有多余的外伸构件，整体轮廓方正，可直接平稳放置在实验台、通风橱操作台面或者试剂架层板上，底部为封闭实体盒段，既降低了整体重心，避免多根试管满插时出现侧翻，也可以承接试管外壁滴落的少量残留液体，避免试剂直接污染台面，日常清洁时可直接整体擦拭或者冲洗，无卫生死角。

　　上层承载板做了差异化孔径的排布设计，不同直径的圆孔对应不同规格的实验管具，大孔径孔位适配粗径采样管、大容量反应试管，小孔径孔位适配常规离心管、小规格试样管，部分异形镂空位还可临时放置试管盖、标记笔或者小型取样工具，孔位排布经过间距校核，相邻管具插入后不会出现外壁磕碰，操作人员拿取单根试管时不会触碰相邻管体，减少交叉污染风险。框架两侧开设了内凹式抠手位，不需要额外加装突出的把手，既不会增加整体外廓尺寸，也方便操作人员在需要转移整架试样时，直接抠住侧位将整个支架搬移，转移过程中手部不会干涉上方伸出的试管。

　　设计过程中首先校核的是孔位与管身的配合间隙，孔径比对应试管外径大0.8至1.5毫米，既可以保证试管顺利插拔，不会出现卡滞，也能避免间隙过大导致试管倾斜、管身晃动；承载板的厚度经过承重验算，满负荷插入装满液体的试管时，板体不会出现下挠变形，孔位边缘做了钝化折边处理，没有尖锐毛刺，不会刮伤试管外壁也不会划伤操作人员手套。框架的所有折弯边角都做了圆角过渡，钣金拼接处对齐平整，没有突出的焊瘤或者锐边，适配实验室日常清洁消毒的使用要求。

　　从安装边界来看，这款支架不需要额外固定，依靠自身底面与台面的接触即可稳定放置，整体占用台面面积很小，方正的外形可以多台并排贴合摆放，在批量处理试样的检测工位，可根据日处理样本量灵活增减支架数量，不需要对台面做任何改造。支架内部的中空腔体除了上层孔位插管之外，中段预留的通透空间可以让试管下部悬空，试管插入后管底不会触碰到支架底部，既可以让带残留液体的试管外壁自然沥水，也能适配部分需要水浴前后临时放置、管身带有温差的试管，避免管底直接接触硬质台面出现应力破损。

　　在实际工位应用中，这类支架常布置在取样工位、滴定分析工位、样本预处理工位，操作人员完成采样或者加样之后，可直接将试管插回对应孔位，不用反复寻找放置位置，不同孔径的分区也可以用来区分不同批次、不同检测类别的试样，减少样本混淆的概率。整体钣金结构的刚性远优于塑料材质试管架，长期接触常用消毒试剂、清洗溶剂也不会出现老化变形，重复使用寿命更长，适配实验室高频次使用的需求。建模过程中所有钣金折弯余量、孔位中心距、侧板配合尺寸都做了参数化关联，如果需要适配特定规格的试管尺寸，只需要调整对应孔位直径、板体高度参数即可快速衍生出不同规格的衍生型号，不需要重新搭建整体框架，后续加工出图时可直接展开钣金件轮廓，对接激光切割、折弯工序，不需要二次结构修正。
