钣金壳体折弯成型工装模具结构

　　这套工装结构主要服务于薄板钣金件的折弯与成型工序，面向控制柜外壳、设备护罩、通讯终端箱体以及类似多折边薄壁构件的小批量试制和批量生产场景。现场使用时，工件并不是依靠单一平面定位，而是通过多组L形、槽形和包络式挡块共同约束板料边缘，使板料在压合、翻边和折弯过程中保持稳定姿态。对于厚度较薄、展开尺寸较大的钣金件，单纯靠人工对线很难保证两侧折边对称，尤其在箱体类零件中，折边角度偏差会直接影响后续焊接、螺接以及外盖板装配。该结构把关键定位面拆分成若干独立模块，能够分别对应工件的长边、短边、端部翻边和局部让位区域，减少板料在受力瞬间发生滑移。

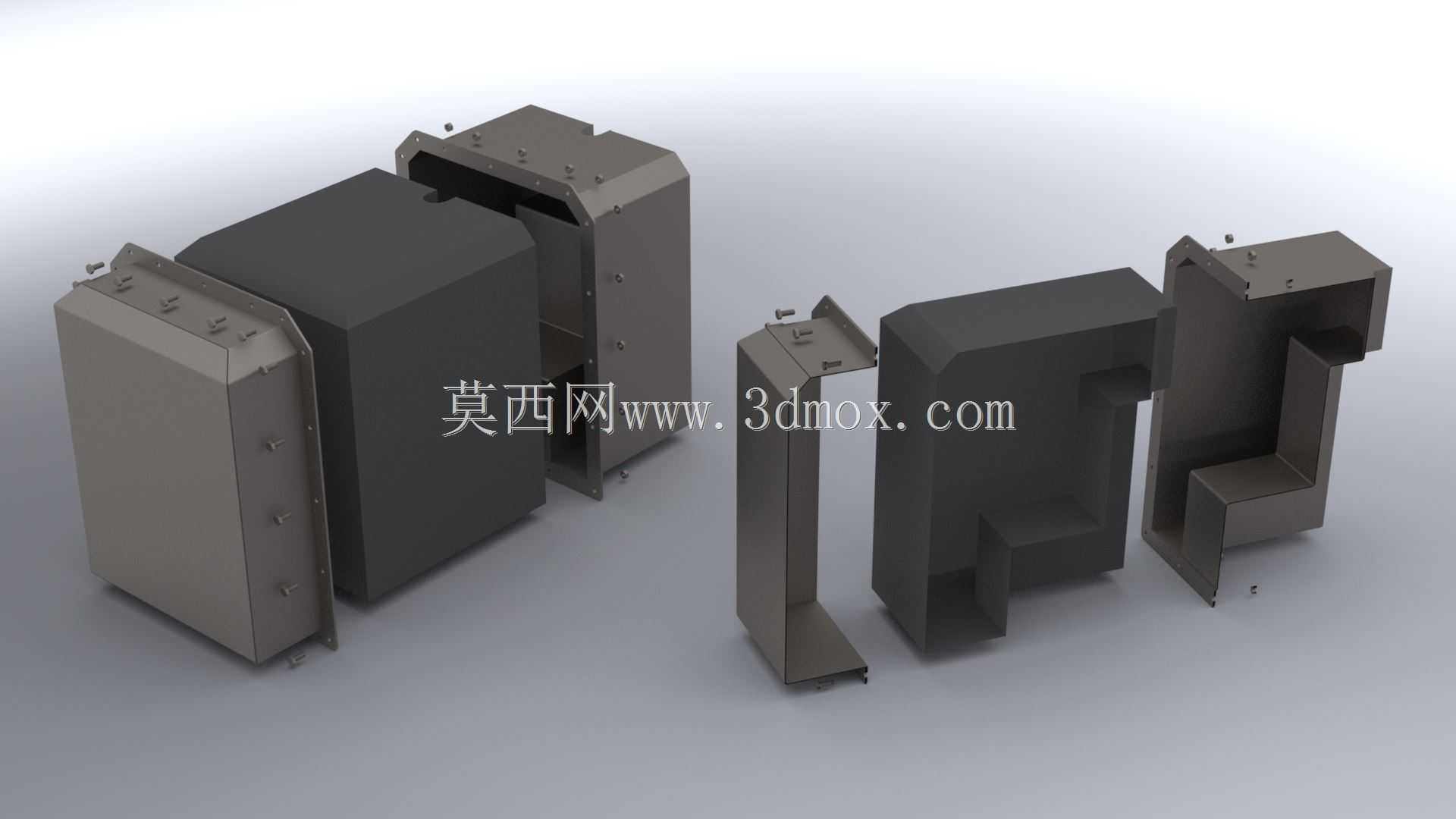

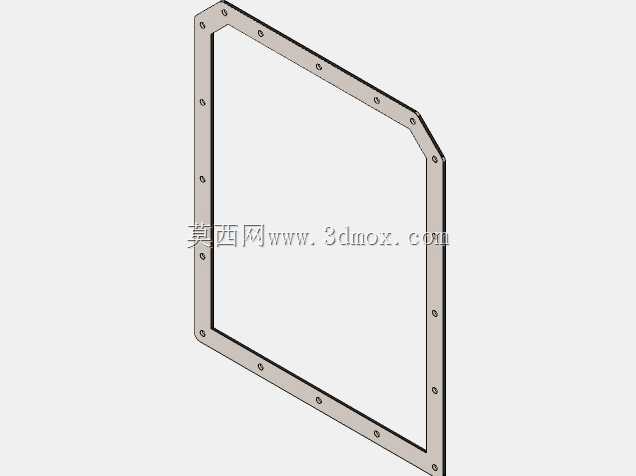

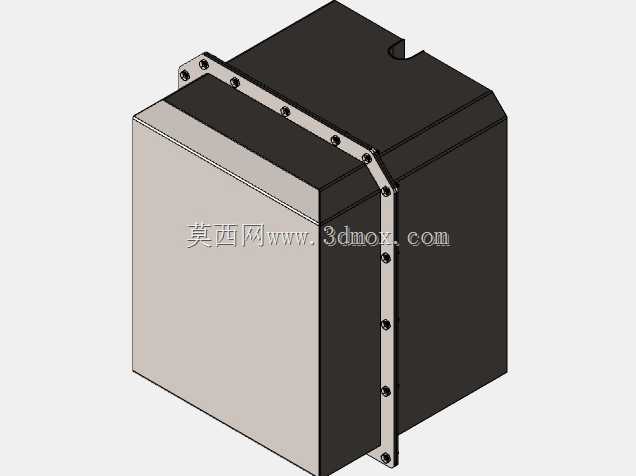

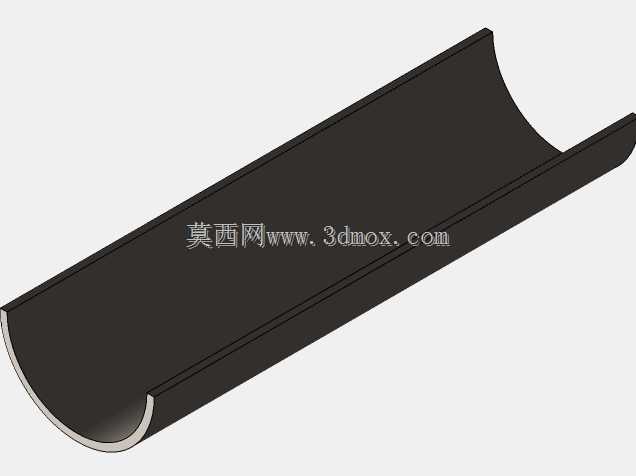

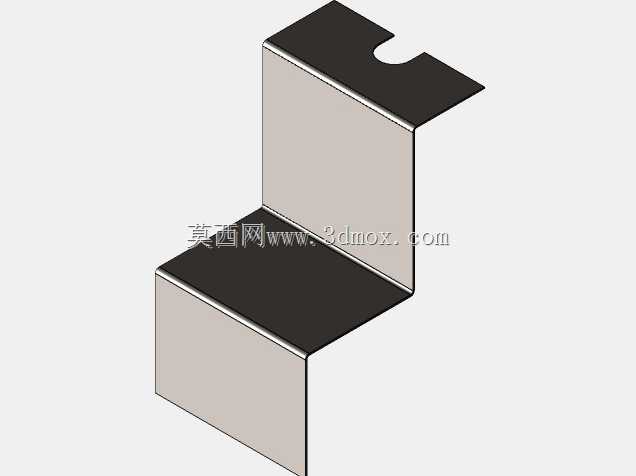

　　从结构组成看，模型中包含近似箱体轮廓的主体支撑件，也包含左右对称布置的折弯导向块、端部压块和竖向定位件。各模块并非简单堆放在工作台面上，而是按照钣金件展开后的送料方向和折弯顺序排布。较厚的主体块承担主要承压和背部支撑，外侧较薄的立板用于贴近工件折边，控制折弯内侧圆角和外侧贴合面；端部小块则针对窄边翻边设置，避免长压板在局部区域产生干涉。钣金成型过程中，材料会出现弹性回弹，模具工作面不能只按理论九十度直角处理，实际设计时需要结合板材牌号、厚度、轧制方向和表面处理状态，在贴合面、导入角和让位槽处预留修正量。该模型把不同高度、不同深度的成型面清晰表达出来，结构工程师可以在此基础上调整压块行程、定位销位置以及耐磨板厚度。

　　在实际产线中，这类工装常安装于折弯机、液压机或专用压合工位附近。操作者先将完成下料、冲孔和去毛刺的板料放置到定位面上，依靠侧边挡块确定基准，再由压头或上模下行，使板料沿预设折线完成翻折。对于需要多次折弯的箱体件，工序顺序非常关键：若先封闭短边，再处理长边，板料可能无法进入下一组定位槽；若让位空间不足，已成型边会与工装发生碰撞。因此模型中多处阶梯面和开口槽并不是装饰结构，而是为已折弯边提供通过空间，使工件能够在同一套工装上完成多个方向的定位与复核。部分立板侧面可见连接孔位，这些孔位可用于安装快拆压板、调整垫片或侧向定位销，便于在试模阶段快速修正累计误差。

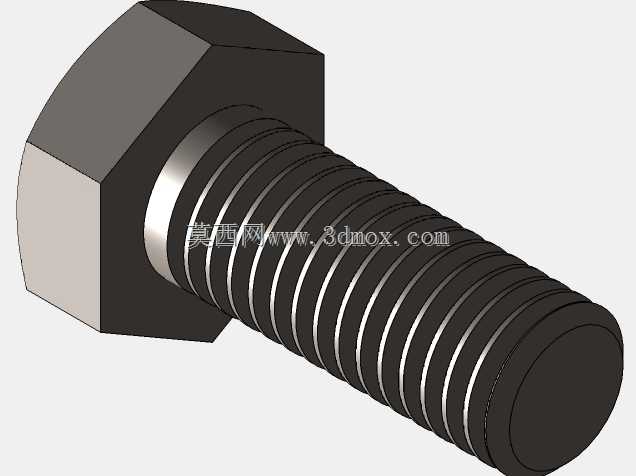

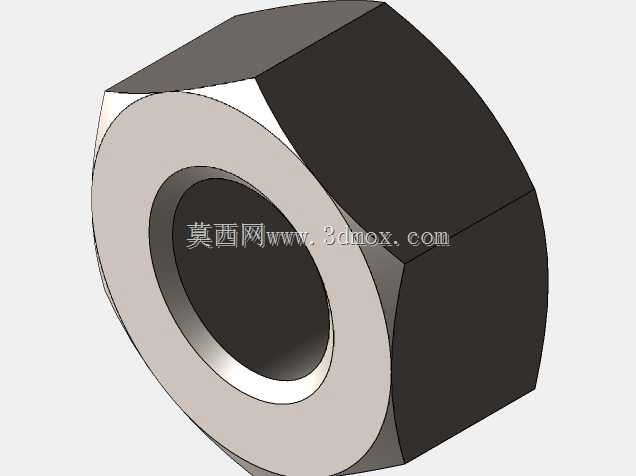

　　外形边界方面，该工装整体呈长方形布置，主体承压块占据中部空间，两侧模块向外展开，适合安装在具有平整T型槽或螺纹孔阵列的工作台上。设计时需要确认压机闭合高度、压头宽度以及工作台承载范围，尤其要保证最外侧定位块不超出设备安全作业区。工件取放方向应预留操作空间，模型中高低错落的结构决定了板料只能从指定方向送入；若用于自动化上下料，还需校核机械手夹爪与竖向挡块之间的最小间隙。安装底面应保持整体平齐，长期受力的模块可通过定位销和内六角螺钉双重固定，防止反复冲击后位置漂移。对于需要频繁换型的车间，可将挡块设计成键槽定位或可调螺纹连接，通过更换少量嵌件适应不同宽度的壳体件。

　　功能特性上，这套结构强调成型一致性和装配互换性。钣金壳体在后续总装时，往往要与内部安装板、门板、密封条以及电器元件配合，折边尺寸不稳会造成门缝不均、螺钉孔错位和外观面不平。工装通过大面积贴合支撑降低板料局部凹陷，通过端部挡块控制折线位置，通过开放式槽位避让已成型边，从而把人工对位的不确定性转化为固定几何约束。建模时应重点保留工作面之间的相对高差、螺钉过孔、沉孔、倒角和焊接或装配所需的让位细节，因为这些特征在数控加工、热处理和装配调试中都会直接影响最终使用。耐磨面可根据产量选用普通钢板、淬火板或可更换衬板，导向入口处宜设置小角度导入，防止板料推入时划伤涂层。整体来看，该结构适用于需要稳定折边、提升壳体成型精度并降低试模返工率的钣金加工场景。
