250mm行程21mm缸径气弹簧支撑杆

　　在各类需要辅助举升、缓冲支撑与重力平衡的机械结构里，气弹簧是一种应用极为普遍的弹性支撑元件。本套三维模型呈现的是一支缸体直径约21mm、有效行程250mm的长杆式气弹簧，整体由活塞杆、缸筒、两端铰接接头以及密封端盖等部分构成，结构完整，装配关系清晰，可直接用于设备布局校核、运动干涉检查以及支撑力选型参考。

　　从实际用途来看，这类气弹簧广泛出现在翻盖式设备、上掀门罩、可调角度工作台、汽车后备箱盖、工程机械驾驶室护罩、自动化设备检修门以及家具橱柜等场景中。它的核心作用是利用缸内高压惰性气体在活塞两侧形成的压力差，对外输出近似恒定的推力，从而抵消被支撑件的自重，让操作人员只需很小的力就能完成开启动作，并能在行程末端或任意位置保持稳定支撑，避免盖板因重力突然下落造成夹伤或冲击。

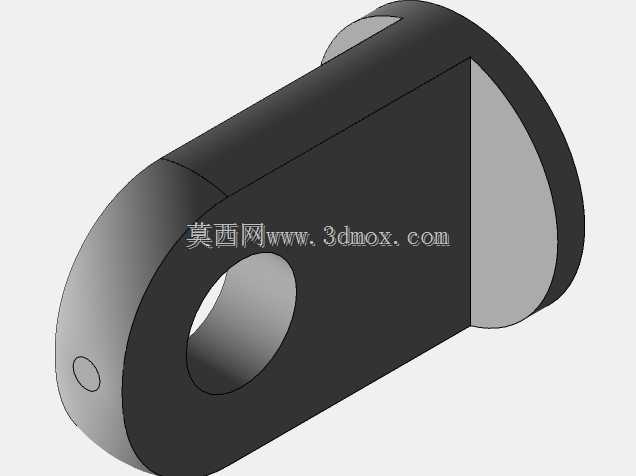

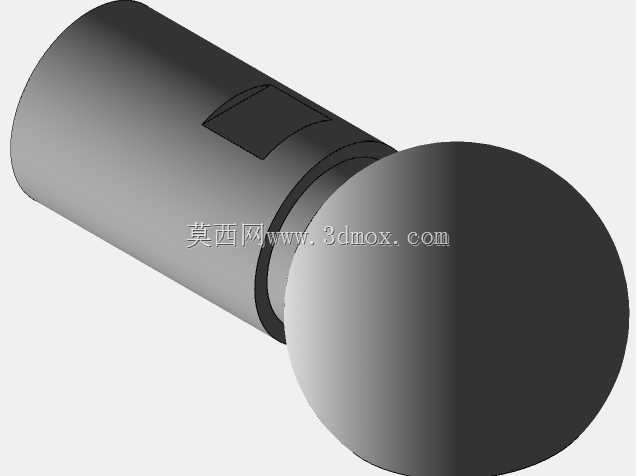

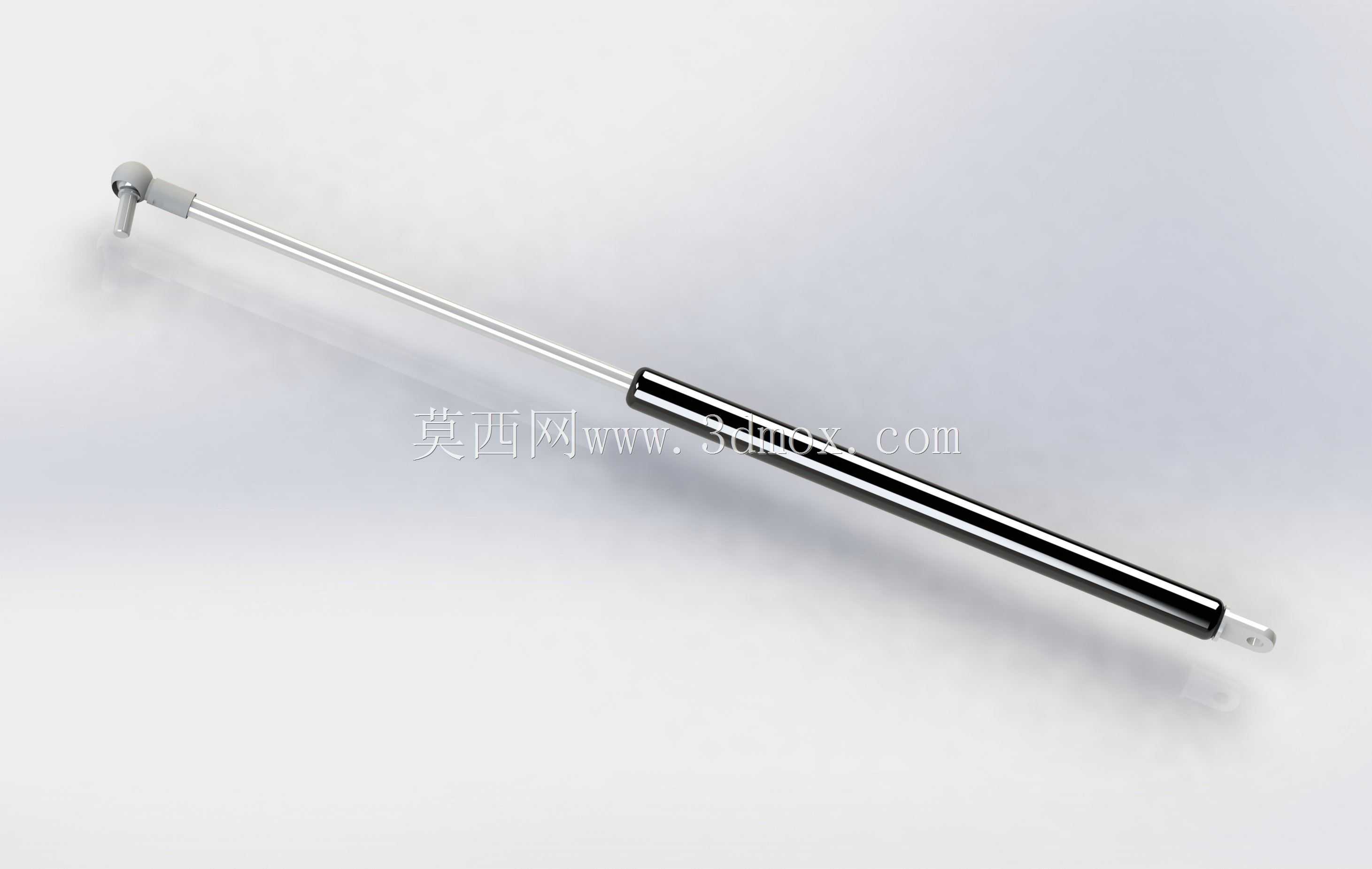

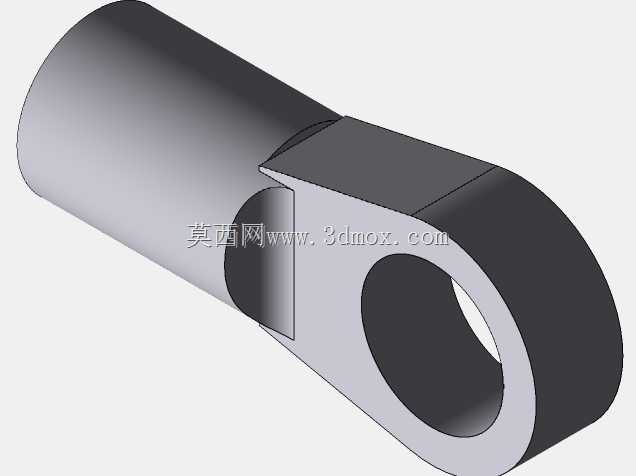

　　模型在结构表达上还原了气弹簧的典型特征：细长的镀铬活塞杆从黑色缸筒一端伸出，表面光洁度高，用于保证往复运动时的密封寿命与低摩擦阻力；缸筒为薄壁金属管，内部容纳活塞、导向套与密封组件，外部做发黑或喷涂处理以提升防锈能力。两端接头采用球头铰接形式，一端为带销轴孔的金属连接头，另一端为带球窝的安装座，这种结构允许气弹簧在工作过程中随门板转动而产生小角度摆动，补偿安装面之间的角度偏差，避免活塞杆承受径向弯矩而导致密封件偏磨。

　　设计思路上，气弹簧属于典型的二力杆构件，工作时只沿自身轴线承受拉压载荷，因此在整机布置时必须重点关注安装铰点的位置选取。工程师在使用该模型进行布局时，通常需要将关门状态下的气弹簧布置为接近死点位置，使此时弹力对铰链轴线的力臂较小，从而保证关闭后不会被气体力自动顶开；而在开启过程中，随着门板转动，气弹簧轴线与铰链的垂直距离逐渐增大，支撑力矩随之提升，恰好平衡盖板重力矩随角度变化的曲线，实现省力且平顺的启闭手感。

　　外形尺寸与安装边界方面，该气弹簧行程为250mm，缸径约21mm，整体伸展长度较长，属于中大行程规格，适合支撑开启角度较大、重量在数十公斤级别的翻盖或护罩。在三维环境中调用该模型时，需要预留活塞杆完全伸出与完全压缩两种极限状态下的空间包络，确认缸筒与周边钣金、管线、框架在整个运动过程中不发生碰撞；同时两端球头的安装孔位要与设备上的支座销轴匹配，铰接轴线方向应保证气弹簧摆动平面与门板旋转平面一致，防止侧向力引入。

　　从建模细节看，模型对缸筒与活塞杆的同轴关系、端盖收口结构、球头螺纹连接段都做了实体还原，渲染效果体现了金属杆的高光与缸体的哑光质感，便于在方案展示时直观呈现装配状态。对于结构设计人员而言，这类标准化气弹簧模型的价值在于：可以在设计早期直接将其作为外购件装入总成，通过运动仿真验证行程是否够用、开启角度是否达标、支撑力是否与门板重量匹配，而不必等到样机阶段再反复试装，从而缩短开发周期并减少后期返工。在选型配套时，还需结合被支撑件重心位置、铰链布置与期望操作力，进一步确定额定气压力与接头形式，该模型则为这些工程计算提供了准确的几何基础。
