双工位气动平行夹持工装结构

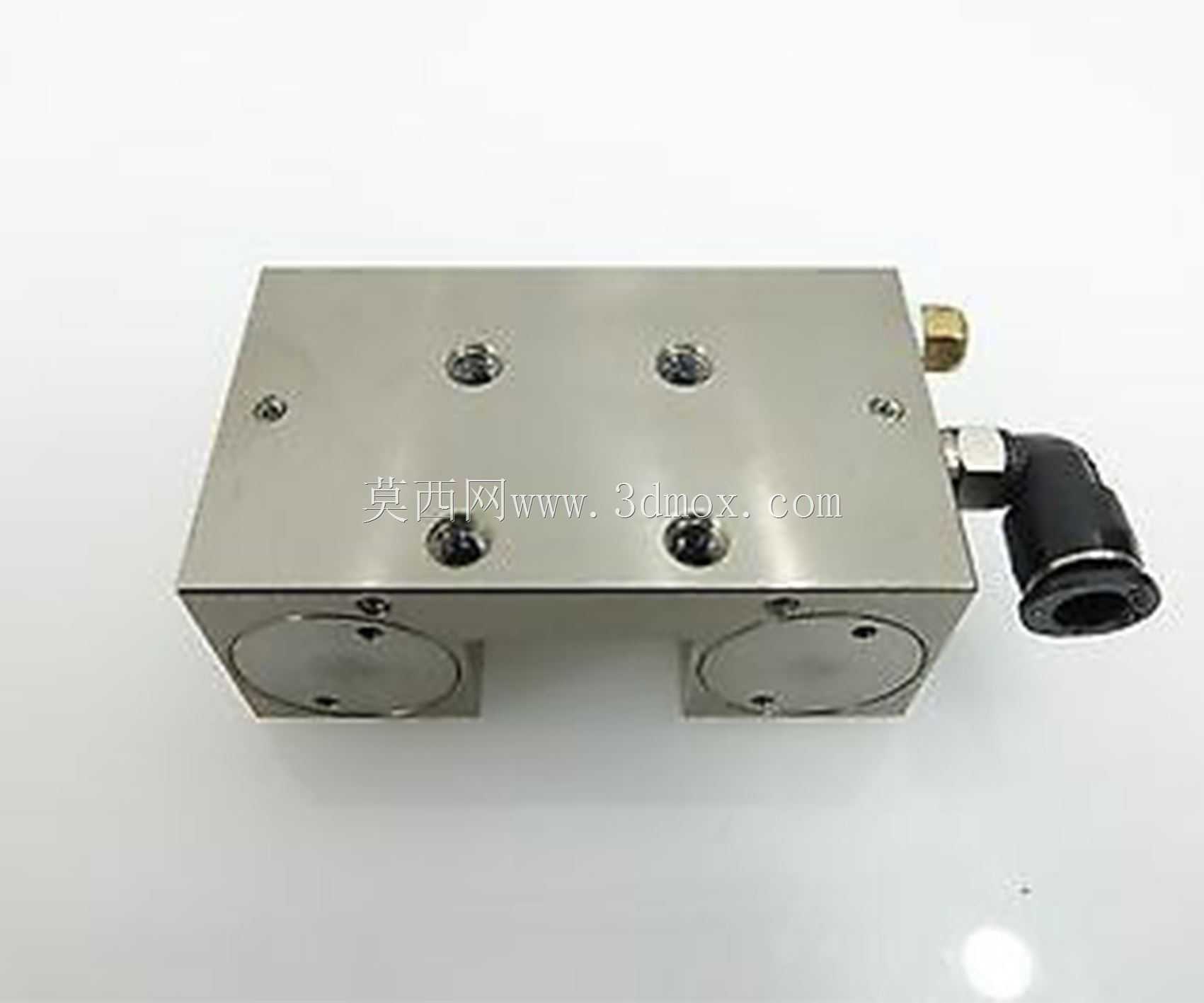

　　这套双工位气动夹持机构面向自动化产线中工件抓取、定位与搬运环节，属于末端执行器里的平行夹爪类工装。从拆解结构可以看出，主体采用长方体阀块式基体，内部集成两组对称布置的活塞腔，外部通过端盖、密封件和导向组件形成封闭气路，压缩空气进入腔体后推动活塞轴向运动，再经内部楔块或齿条类传动关系转化为夹爪的平行开合动作。与单活塞夹爪相比，双腔结构能够在相同宽度下提供更均衡的夹持力，并使两侧夹持单元受力对称，减少偏载对导轨和滑块的磨损。

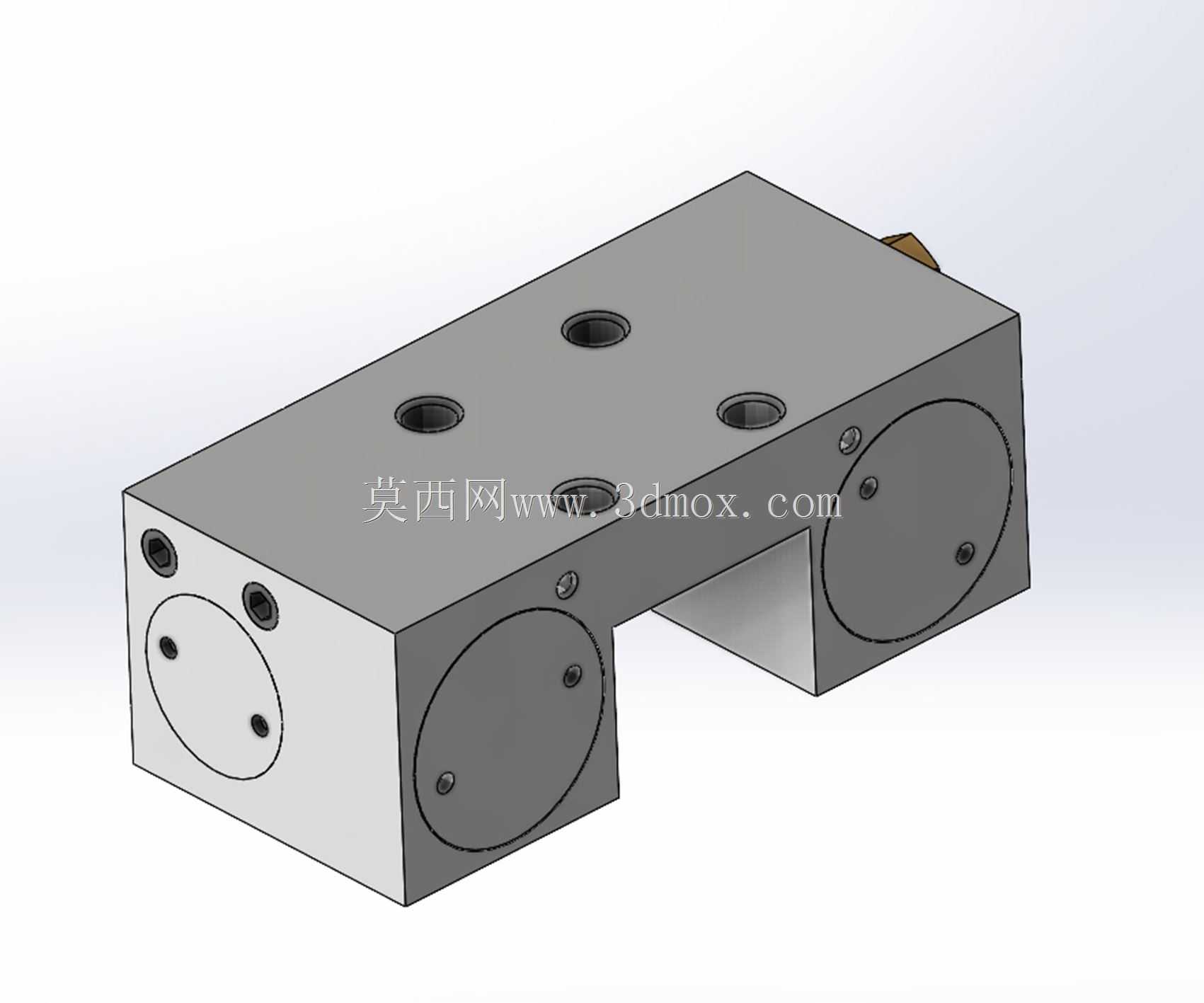

　　现场使用时，这类夹具常安装在机械手末端、直线模组滑台或专机工位上，用于金属小件、塑料壳体、轴类零件、装配半成品的取放。汽车零部件加工、电子装配、包装码垛和机床上下料场景中，对节拍和重复定位一致性要求较高，夹爪需要在频繁换向、短时冲击和连续夹持条件下保持稳定。基体顶面预留的多个安装孔可用于连接过渡板、传感器支架或缓冲挡块；侧面及端面的接口则承担进气、定位和端盖固定作用。设计时需要重点核对安装孔位间距、端面接口位置以及夹爪伸出方向，避免与机器人腕部、工装板或周边夹具发生干涉。

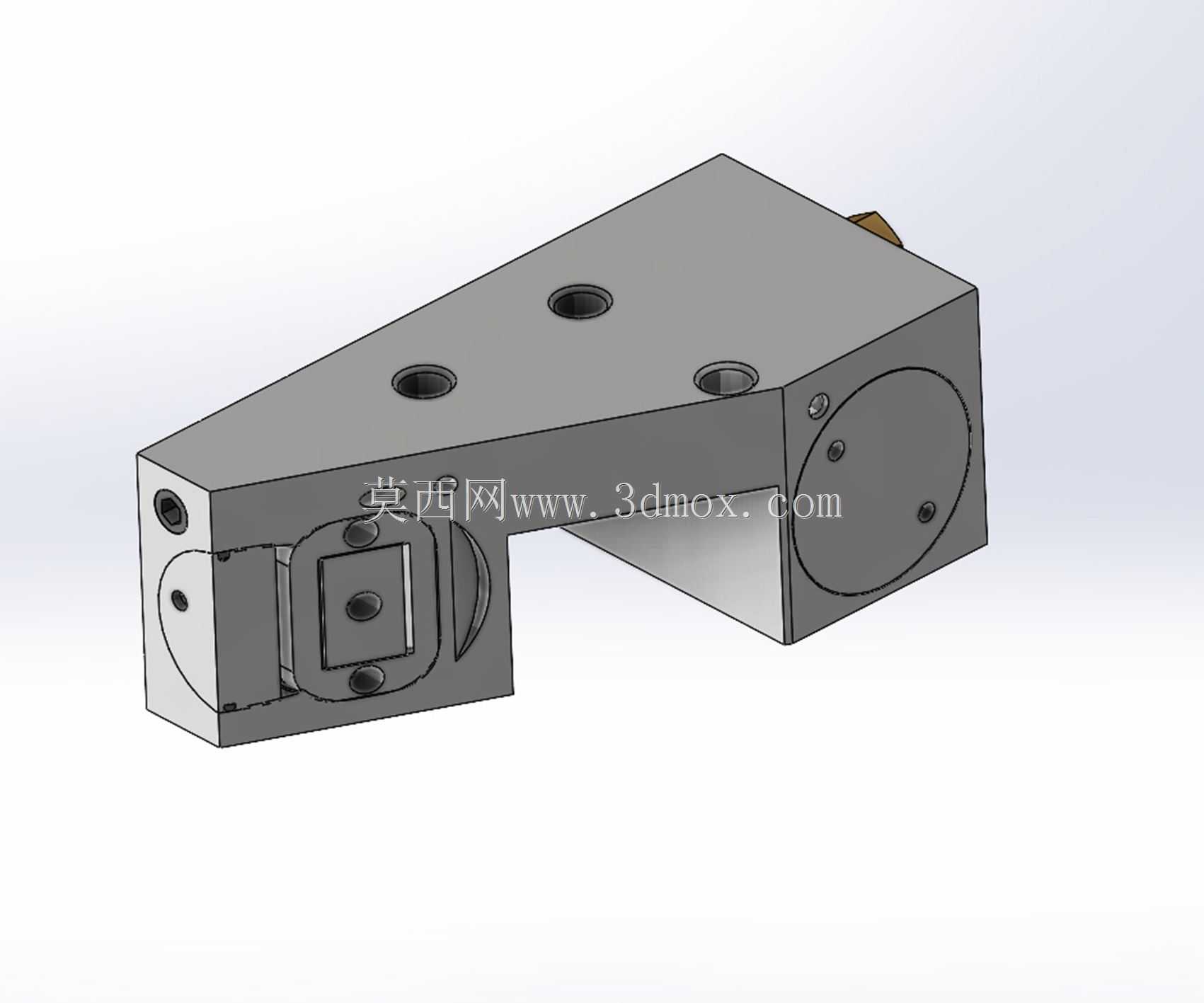

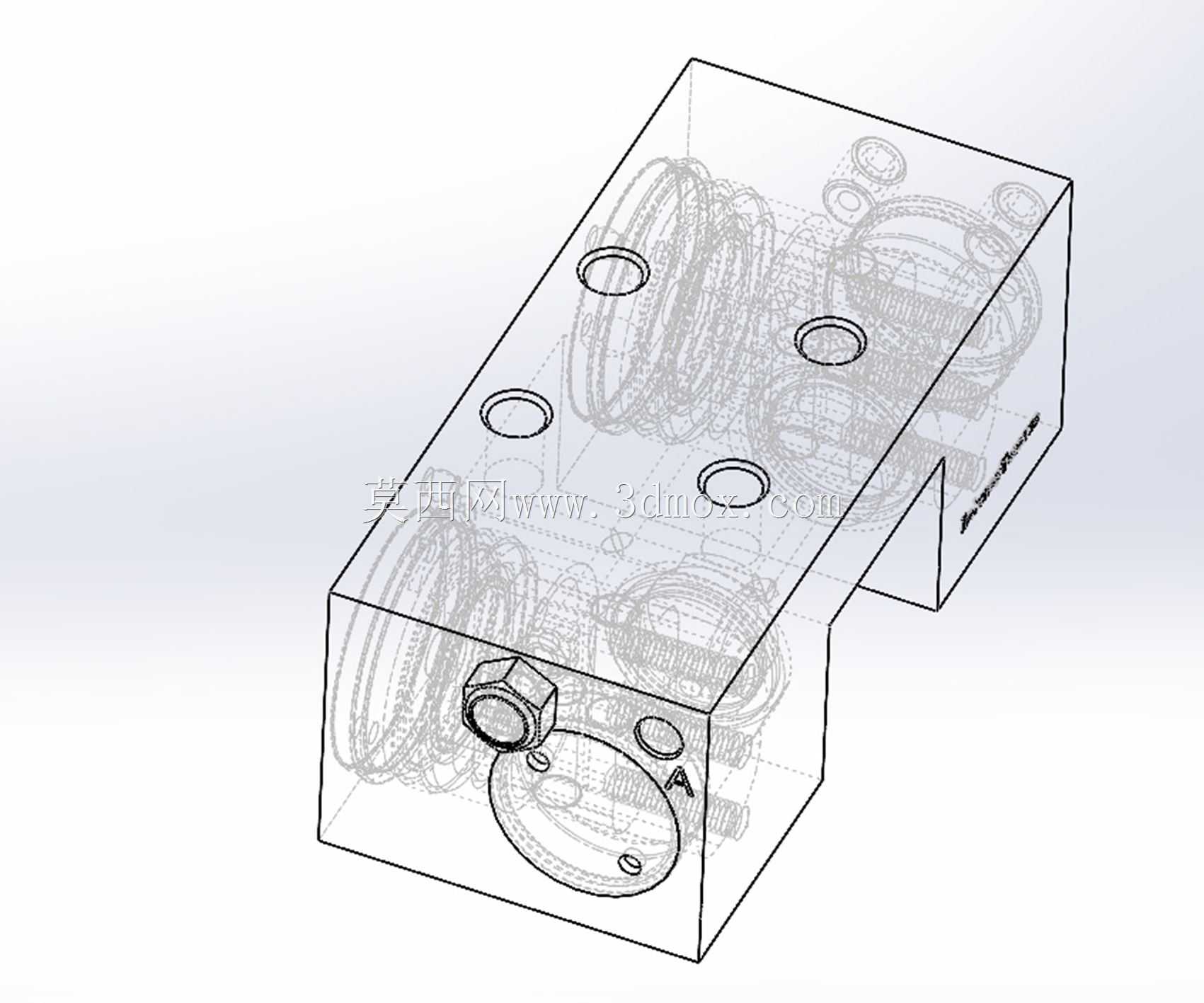

　　从结构思路上看，该模型把驱动、导向、密封和执行部分集中在紧凑箱体内。活塞与端盖之间设置圆形密封端盖，腔体内孔承担活塞导向功能；外侧滑块组件通过小轴、连接块和紧固件与内部驱动件相连，形成可更换的夹持输出端。这样的布局既缩短了传动链，也方便维护：当夹指磨损或工艺更换时，可直接在外侧调整滑块和连接件，而不必拆解整个阀体。两侧独立的活塞组件还便于根据工件形状配置不同行程或夹指，使同一基体适应多规格产品。

　　外形边界方面，机构整体呈低矮矩形，长度方向集中了主要缸体和滑块运动空间，宽度方向容纳双活塞腔，高度方向保留顶面安装面与侧面检测元件位置。选型和三维布置时，应把夹爪闭合、张开两个极限位置都纳入干涉检查，尤其要关注滑块外侧连接件在张开状态下的最大轮廓，以及气管接头接入后所需的弯曲半径。若在狭窄夹具站内使用，顶面安装孔可作为主定位基准，侧面螺纹孔用于防转或附加限位；若用于高速搬运，则应在夹指端减轻质量，并保证夹持中心尽量靠近滑块导向面，以降低倾覆力矩。

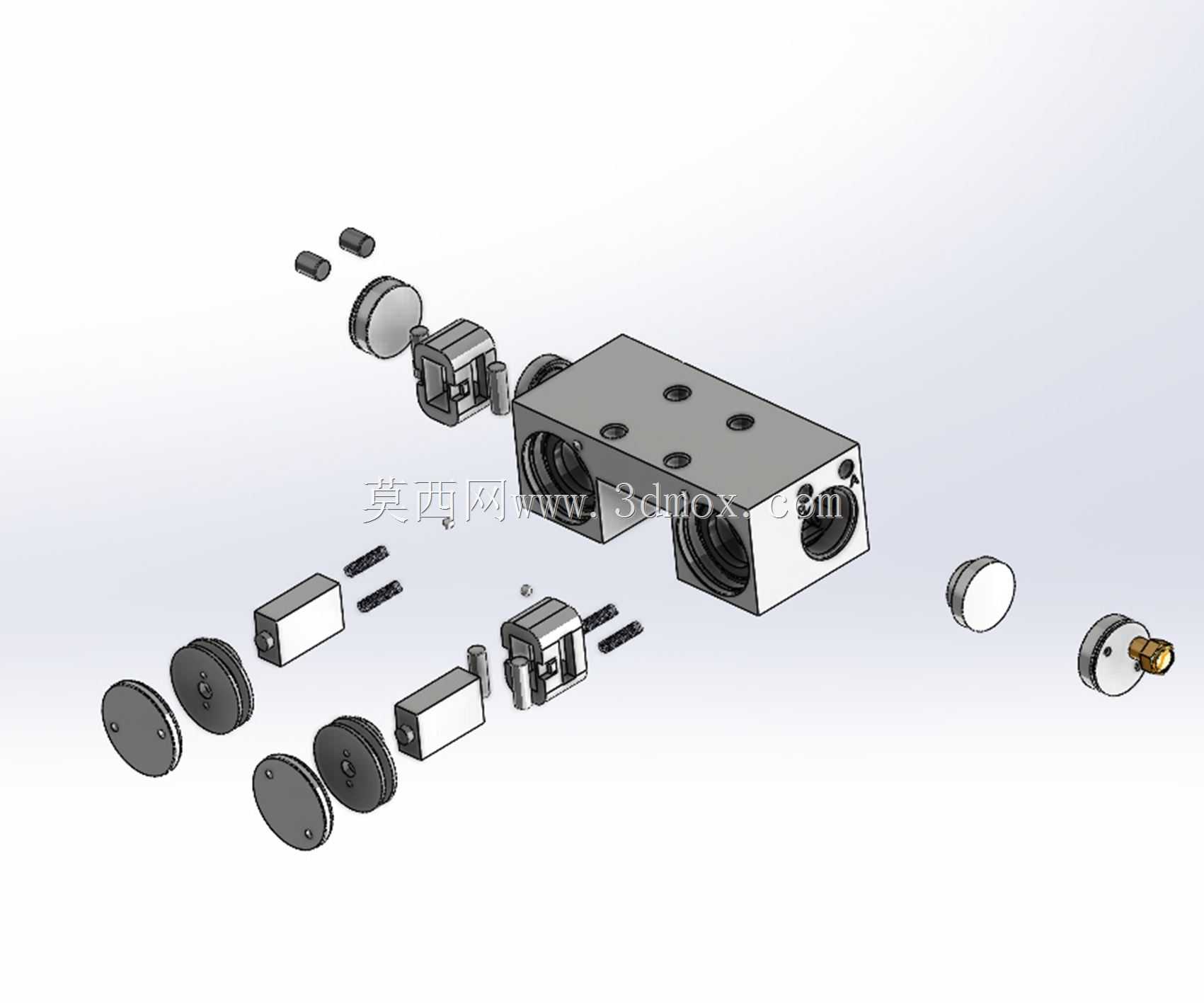

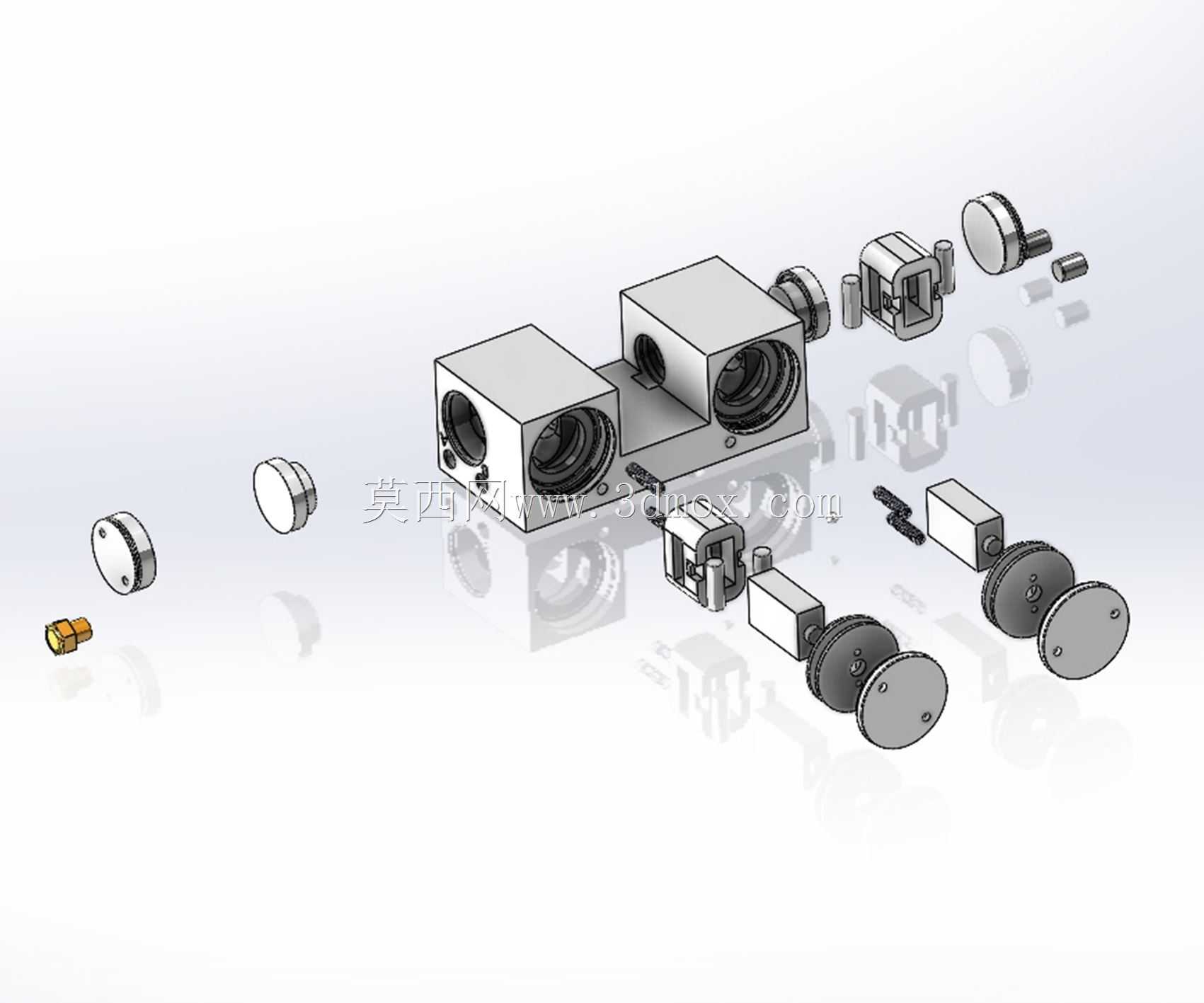

　　模型的爆炸视图清楚表达了端盖、活塞、密封片、滑块、连接块和紧固件的装配层级，适合在结构设计阶段用于检查零件装配关系、运动行程和维护空间。实际工程应用中，还需结合工件质量、摩擦系数、气源压力和安全系数核算夹持力，并在夹指接触面增加防滑垫或仿形槽，以保证搬运加速时工件不脱落。整体结构紧凑、接口明确，适合作为自动化夹持末端的设计参考，也可用于工装方案评审、设备布局校核和夹爪选型比对。
