双轴工业碎纸粉碎设备结构设计

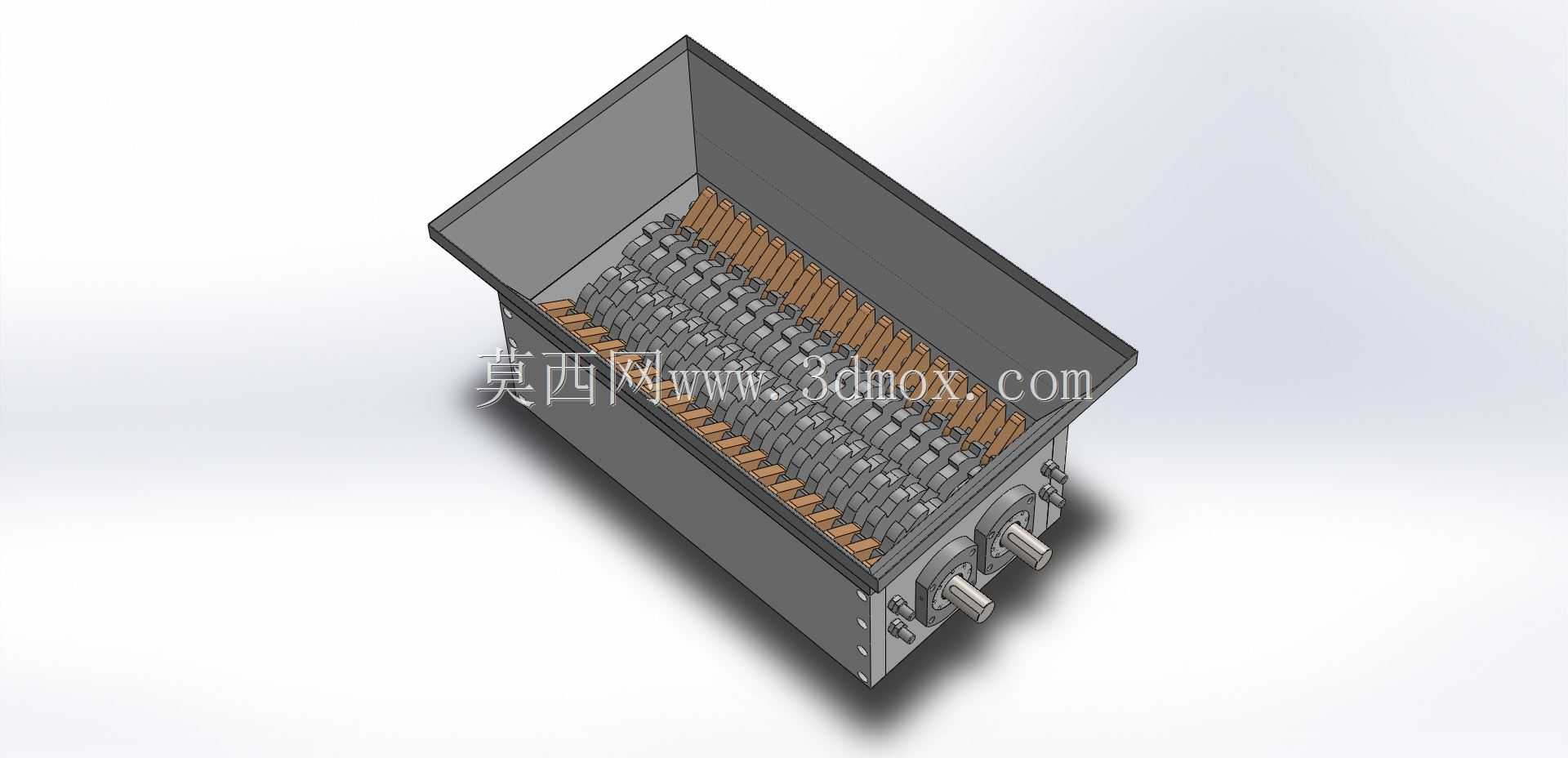

　　该双轴剪切式碎纸设备的三维结构围绕办公集中销毁、档案处理中心、包装废料预处理以及轻工产线边角料破碎等场景搭建，整机采用敞口进料斗搭配下部封闭箱体的布局，物料从上方大尺寸开口投入后，直接落入两根平行布置的破碎轴工作区间，依靠轴体上交错排布的破碎刀盘对纸张、薄纸板、轻质纤维物料进行撕扯、剪切与挤压，将整叠文件或片状废料加工为尺寸均匀的碎料，碎料最终从箱体下部预留的排料空间排出，可对接集料袋、输送管道或后续回收工序。

　　从结构设计思路来看，设备将承载、剪切、传动和安装边界集中在一个焊接箱式机架内。上部进料斗采用四壁向外扩口的形式，内壁形成导流斜面，既扩大投料接收面积，也避免纸张在入口处架桥；斗体与下部箱体通过折边和紧固件连接，便于后期打开维护刀轴。下部箱体两侧预留轴端伸出位置，破碎轴贯穿箱体，轴端通过轴承座固定在箱体外壁，动力输入端伸出后可连接联轴器、减速机或驱动组件。这种布置把切削受力区域封闭在箱体内，同时将轴承和传动件置于外侧，减少纸屑进入转动副，也方便检修时单独拆装轴系。

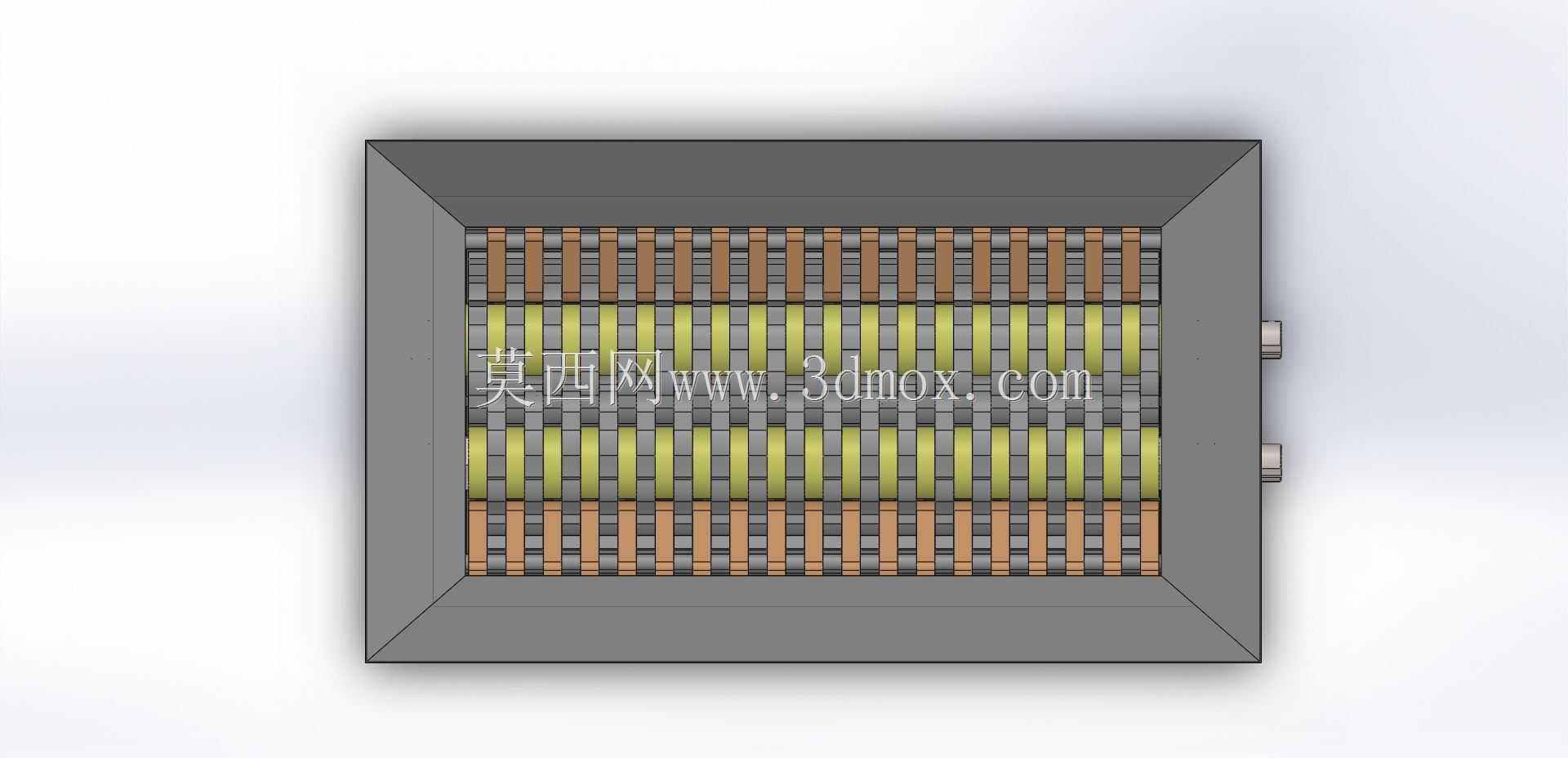

　　两根破碎轴呈水平平行布置，刀盘沿轴向分段排列，相邻轴上的刀具在径向和轴向均形成交错啮合关系。工作时，轴体相对转动，物料一旦进入刀盘间隙，就被刀钩拉入剪切区；大块纸叠在刀盘推力下被撕开，随后在刀齿与侧壁挡块之间被切断。刀盘之间设置隔套或定位段，用于保持轴向间距，避免刀具相互干涉，也保证碎料粒度稳定。轴端可见的连接结构为外部传动系统提供了明确接口，设计人员可根据处理量选择单电机联动或双电机独立驱动方案。

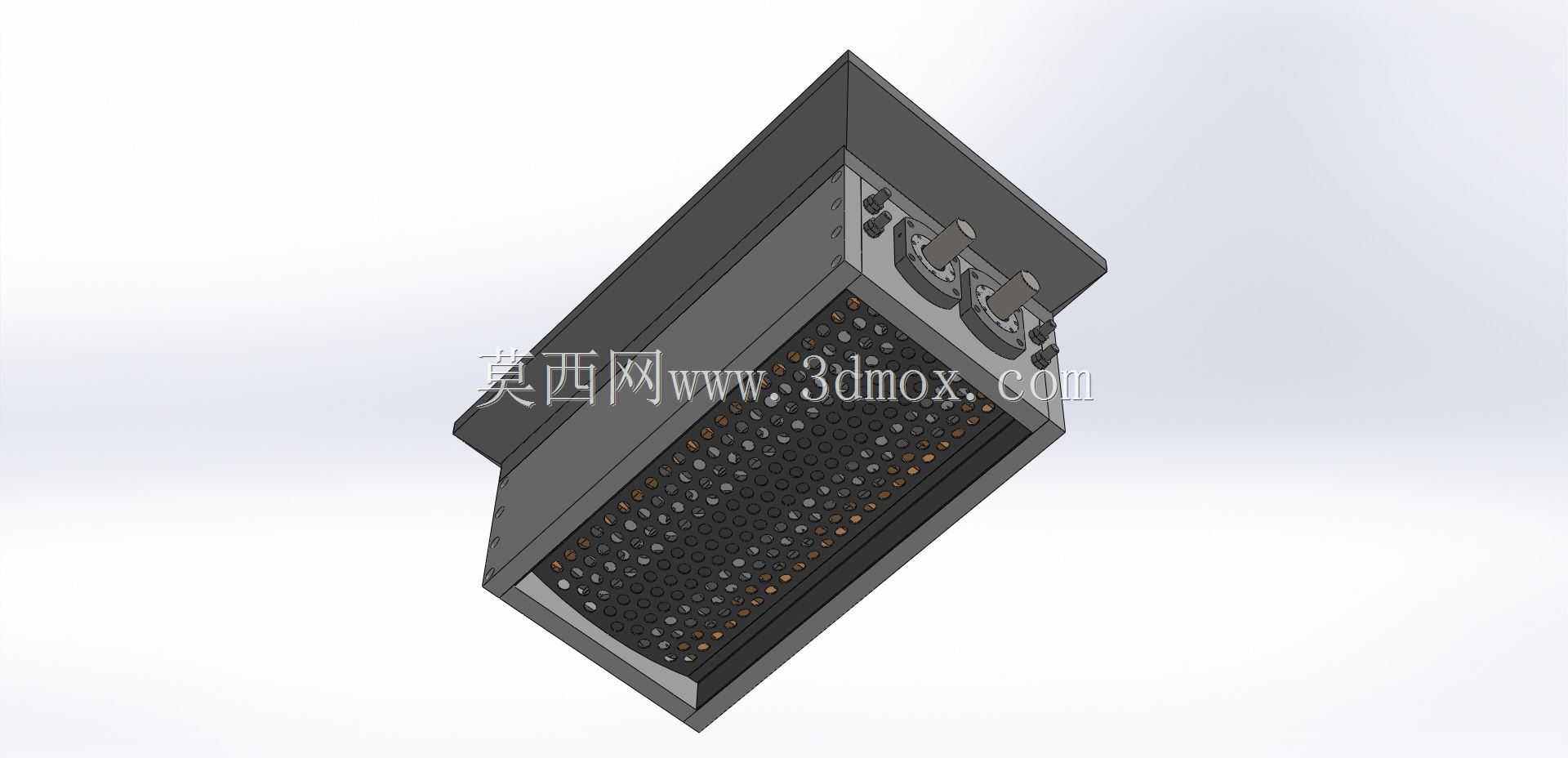

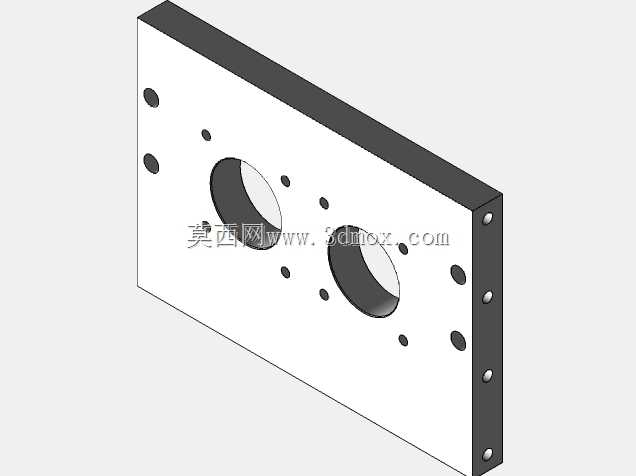

　　箱体外形以矩形钢板焊接结构为主，侧壁承担轴系载荷和破碎反力，因此在轴承座安装区域需要保留足够壁厚或增设加强板。进料斗深度和开口宽度决定了设备的投料能力，较深的斗体可以临时容纳一定批量物料，减少连续喂料时的外溢风险；下部箱体宽度则与刀轴有效工作长度一致，箱体底部应避开刀盘旋转轨迹，并在排料方向留出通畅空间。若用于固定式销毁工位，可将箱体底部与机架或平台连接，周围预留电机、减速机、护罩和电控箱位置；若嵌入自动化生产线，则需保证上方进料口与输送带或投料机构对齐，下方排料口与集料设备高度匹配。

　　安装边界方面，设备两侧轴端和轴承座是维护操作的关键空间，不能紧贴墙面或其他设备，应预留抽轴、拆刀盘和更换轴承的操作距离。进料口上方需保留人工投料或输送设备喂料的高度，下部则要保证碎料收集容器的取放空间。整机工作时存在周期性剪切冲击，基础连接面应具备足够刚度，地脚位置宜布置在箱体承重梁延伸处，避免仅连接薄钢板侧壁。对于噪声和粉尘较敏感的室内场景，可在进料斗上方增加翻盖或吸尘接口，在排料区配置封闭导料槽。

　　该结构模型对刀轴间距、刀盘相位、箱体包容空间和轴端接口表达较直观，适合用于碎纸设备方案论证、破碎机构教学演示、非标销毁设备选型以及双轴剪切机械的结构参考。设计时还需结合目标物料厚度、进给方式和所需碎料尺寸，进一步校核刀轴扭矩、轴承寿命、刀具材料及热处理方式，使三维结构与实际制造、装配和维护需求保持一致。
