三米长辊筒式物料输送支架设备

　　这套辊道输送结构在车间平面布局里常承担跨工位的短距离衔接任务，三米的有效输送长度刚好覆盖组装工位与缓存区之间的空档，既不会因为跨度过大导致支腿排布稀疏、辊面挠曲，也能避免多台短输送机拼接带来的对接台阶、累计高度误差问题。从现场使用逻辑来看，这类无动力辊道不需要配置驱动电机、减速箱与传动链条，工件底面只要具备足够的刚性支撑面，作业人员轻轻推送就能让箱体、托盘或者工装板沿着辊面滑移，在电子装配、小件机加工流转、包装段前段缓存里使用率很高。

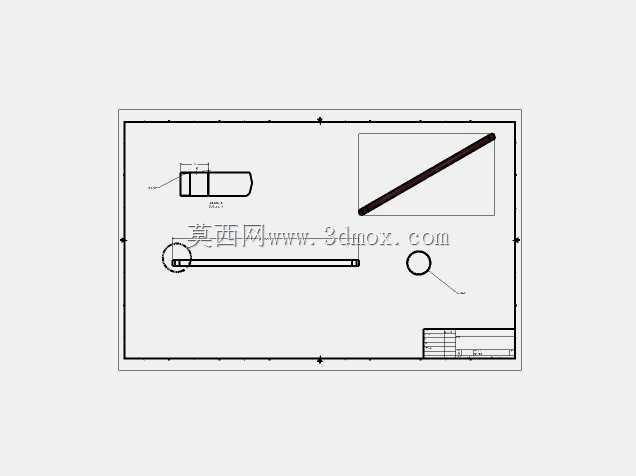

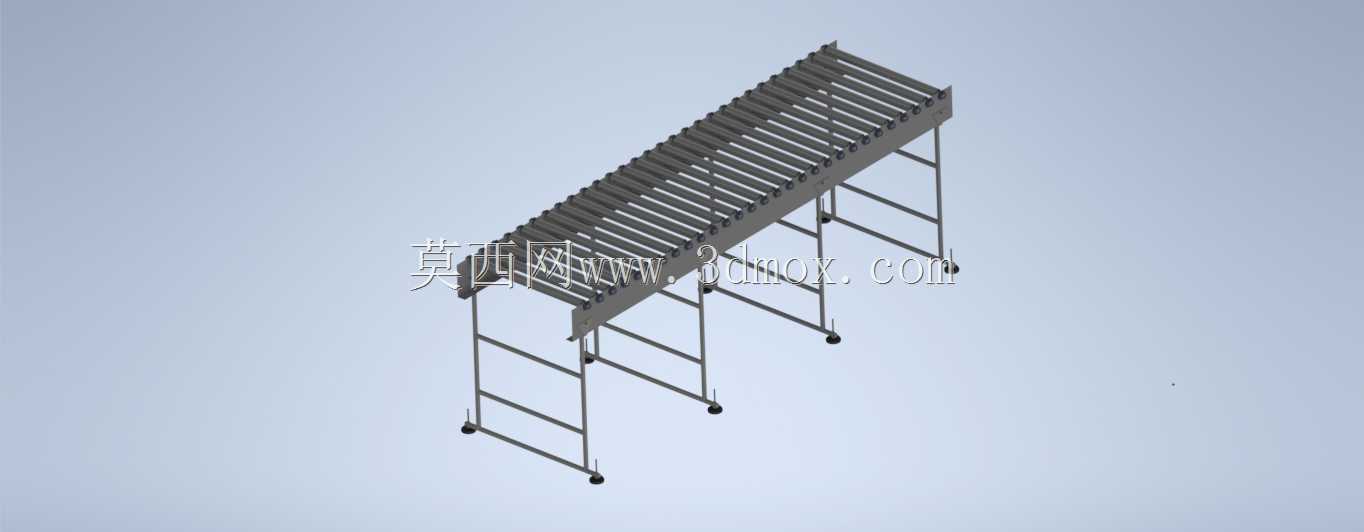

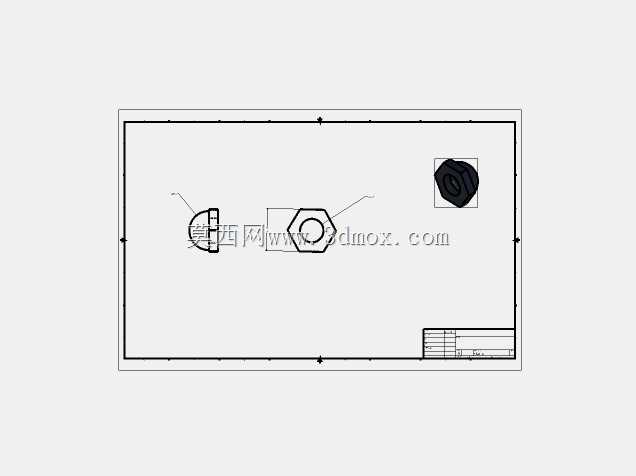

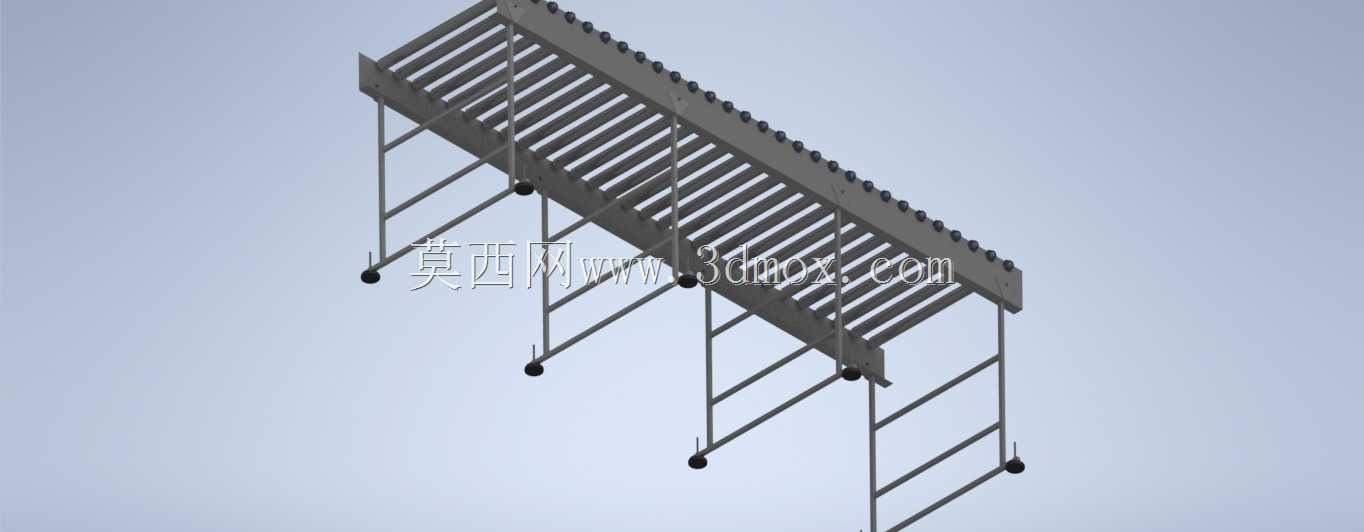

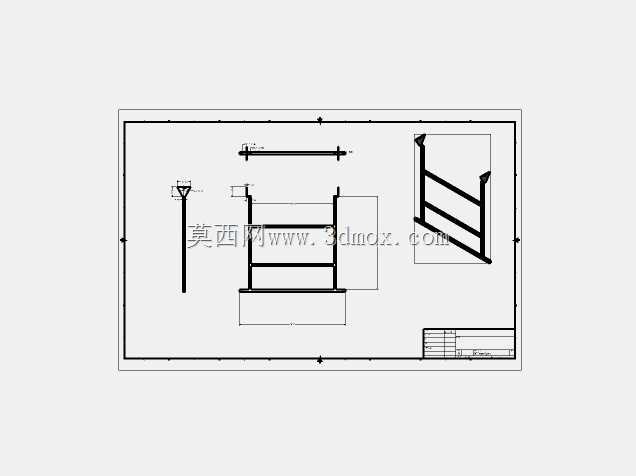

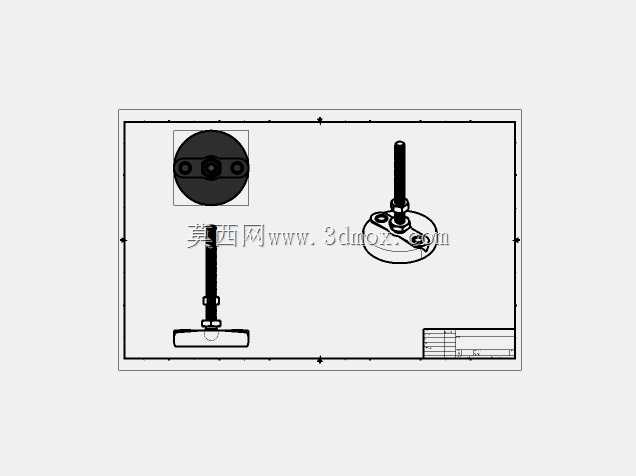

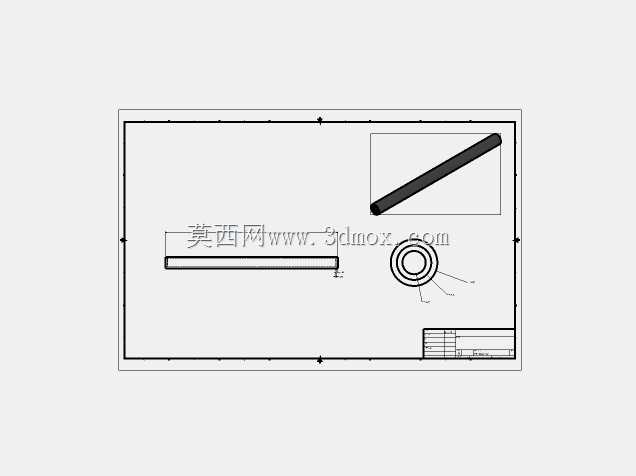

　　架体主体采用矩形钢管焊接拼装，两侧纵向主梁承担全部竖向载荷，主梁之间按固定间距排布辊筒安装位，每根辊筒两端通过轴座卡装在主梁内侧，辊筒转动轴线严格保持与输送方向垂直，这一点在建模时需要反复校验同轴度：如果相邻辊筒轴线出现偏角，工件推送过程中会持续向一侧跑偏，长期使用还会造成辊筒端面单侧磨损、轴座受力不均断裂。支腿部分没有做成固定高度的刚性腿，而是采用内外套管嵌套的伸缩结构，外管与主梁焊接为一体，内管向下延伸，管身上预留多组调节孔位，插入定位销就能快速改变整机支撑高度，适配不同高度的作业台面——比如对接注塑机出料口时需要把进料端抬到八百毫米左右，对接地面打包工位时又可以降到六百毫米，不用额外准备垫高垫块。支腿底部全部安装万向脚轮，四个脚轮均带刹车踏板，转产挪动设备时松开刹车即可整体推移，定位后踩下刹车就能锁死位置，省去了地脚螺栓固定的基础施工步骤，适合多品种小批量、产线布局经常调整的柔性车间。

　　建模过程中首先确定输送面的有效宽度，该参数直接决定可通过工件的最大外形尺寸，宽度余量需要在工件两侧各留出五十毫米以上间隙，防止工件歪斜刮碰两侧主梁。辊筒间距的选取遵循工件支撑原则：任何时刻工件下方至少要有三根辊筒同时接触，避免软质托盘或者薄壁工件经过两根辊筒间隙时出现下沉卡顿。三米长度方向上共布置四组支腿，支腿跨距按均布载荷下主梁挠度不超过千分之一来核算，若输送工件单重偏大，还可以在中间位置追加第五组支腿进一步减小梁的弯矩。侧向支撑方面，相邻支腿之间焊接横向连杆与斜向拉撑，把整个机架组成稳定的桁架结构，避免推送重载工件时机架出现横向晃动；斜撑的安装位置特意避开工件通行的下方空间，不会凸出到输送通道内造成刮碰。

　　安装边界上，设备就位时需要在两端各预留至少四百毫米的操作空间，方便工件上下料以及后期更换磨损辊筒；脚轮落地的地面平整度误差建议控制在五毫米以内，若地面落差过大，可通过支腿伸缩量微调补偿，保证辊面整体处于水平状态，工件不会自行滑移。对接其他设备时，进料端辊面高度要比上游出料皮带低十到二十毫米，防止工件过渡时出现卡边；整机宽度方向外侧预留接线与检修通道，即便该款为无动力结构，后续若要追加驱动模块，也可以直接在主梁侧面安装电机安装座，改造为动力辊道线。结构上所有钢管端口都做封板处理，避免车间粉尘、切削液进入管腔内积存锈蚀，辊筒表面采用光滑碳钢材质，针对非金属工件输送也可外包聚氨酯胶层增大摩擦力、降低磕碰划伤风险。
