爬坡挡边皮带式倾斜上料输送设备

　　该套三维结构对应一台带挡边的倾斜皮带输送设备，主要用于车间内不同高度工位之间的散料、小件或包装件连续转运。设备在布局上采用低位进料、高位出料的爬坡形式，进料端靠近地面或前段料仓，便于人工投料、振动盘供料或生产线衔接；出料端抬升至后续包装机、分拣台、料斗或加工设备入口，使物料依靠皮带摩擦和挡边限位完成稳定提升。相比水平输送线，这类结构在占地长度受限而又需要高度差的场合更有优势，常见于食品包装、五金件加工、电子装配、塑胶件检测、仓储分拣等场景。

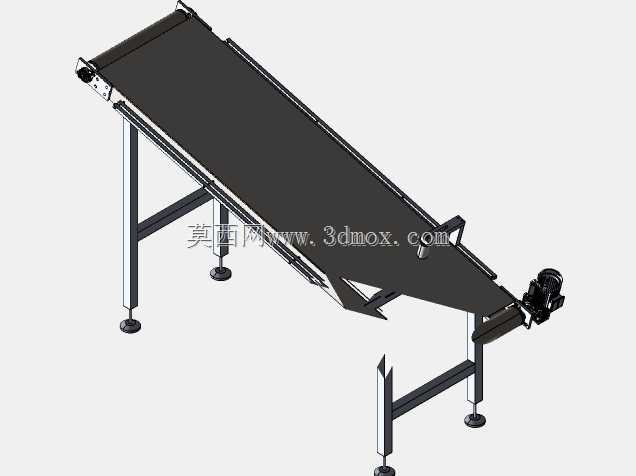

　　从整机组成看，模型完整表达了黑色环形输送带、主动滚筒、从动滚筒、张紧结构、两侧机架、支撑腿、可调脚杯、驱动电机及端部导料结构。输送带表面为深色连续带体，沿输送方向设置横向挡条，能够在倾角较大时阻止物料向下滑移；皮带两侧还通过机架和限位结构进行约束，减少跑偏风险。主动端布置在高位出料侧，电机经减速后带动滚筒旋转，依靠滚筒与皮带之间的摩擦力牵引带体运行；低位从动端承担换向和张紧作用，滚筒位置可通过端部调节件微调，以控制皮带松紧和对中状态。

　　机架部分采用型材与钣金组合思路，两侧纵梁沿输送方向贯通，形成皮带运行的主要承载边界。支腿并非简单垂直落地，而是根据爬坡角度和受力方向布置，高位段支腿较短，低位段支腿较高，整体形成稳定的三角形支撑关系。腿间设置横向连接杆，增强设备在启停冲击和偏载工况下的抗扭能力。底部脚杯采用圆盘支承形式，可通过螺杆调节高度，在地面不平整时完成水平校正；安装时需要保证两侧机架相对高度一致，否则皮带容易出现单侧张紧、边缘磨损或跑偏。

　　设计这类输送线时，首先要明确输送角度与物料特性。若物料表面光滑、单件重量较大或倾角接近物料自然滑移角，仅靠普通平皮带难以可靠输送，因此模型中采用横向挡边增加承托面，使物料在爬坡过程中被分段承载。挡条高度、间距与物料尺寸相关：过小的挡条对箱件或散料阻挡不足，过密的挡条则可能影响卸料并增加皮带弯曲刚度。带速选择也需结合前后工序节拍，过快会导致高位抛料和落料冲击，过慢则影响产能；在需要精确定位的装配线上，还可在驱动端增加编码器或变频控制。

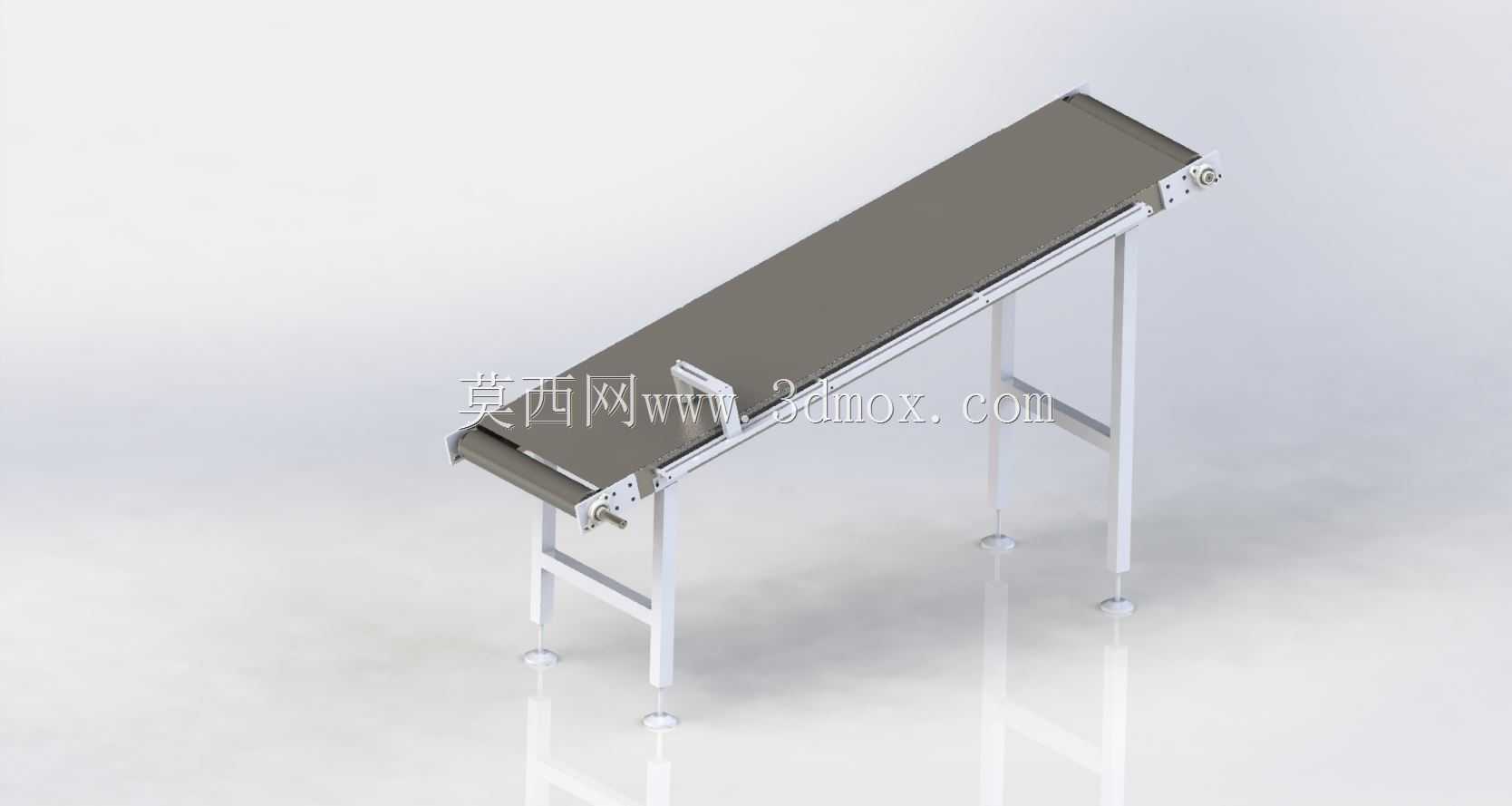

　　外形边界方面，设备主体呈长条形斜置布置，长度方向由水平投影和提升高度共同决定，宽度方向主要受皮带有效宽度、两侧机架、驱动组件及安全间隙约束。高位电机侧外伸尺寸需要在布局时重点校核，避免与后续设备支架、检修通道或厂房立柱干涉。低位进料端应预留投料空间和人员操作面，出料端下方需保证接料设备的入口高度与落料轨迹。若用于散料，端部可继续扩展接料斗、导料板或防尘罩；若用于箱体输送，则应在出料侧设置过渡板，减小皮带与下游滚筒线、工作台之间的高度差。

　　建模过程中，输送带通常按环形闭合零件处理，挡条与带面采用阵列或固定连接表达；滚筒需保证轴线与输送方向垂直，两端轴承座位置应与机架安装孔对应。张紧调节结构要保留可调行程，不能只做成固定外观，因为实际装配中皮带伸长、滚筒误差和机架焊接变形都需要通过张紧端补偿。驱动电机、减速箱和滚筒之间的连接关系也应清晰表达，便于后续检查链轮、链条或直联传动的维护空间。

　　从维护角度看，设备中部下方留出了较长的开放空间，方便清理散落物料、检查皮带内侧和更换易损件。两侧纵梁既承担导向作用，也可作为安装防护罩、传感器支架或急停拉线的基础。若在潮湿、粉尘或油污环境中使用，机架表面处理、脚杯防腐、电机防护等级以及皮带材质都需要根据工况重新选择。整体结构并不复杂，但对输送倾角、皮带对中、张紧行程、支腿稳定性和上下游衔接尺寸要求较高，适合作为非标自动化生产线中物料提升与工位转接设备的设计参考。
