桌面级FDM熔融沉积三维打印设备结构

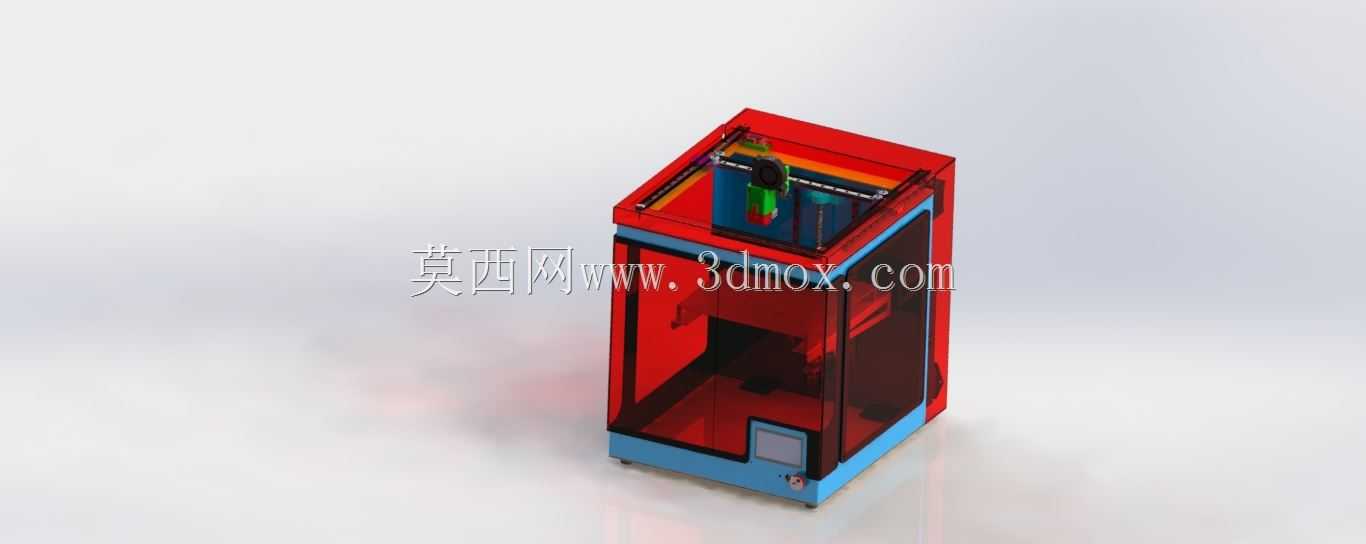

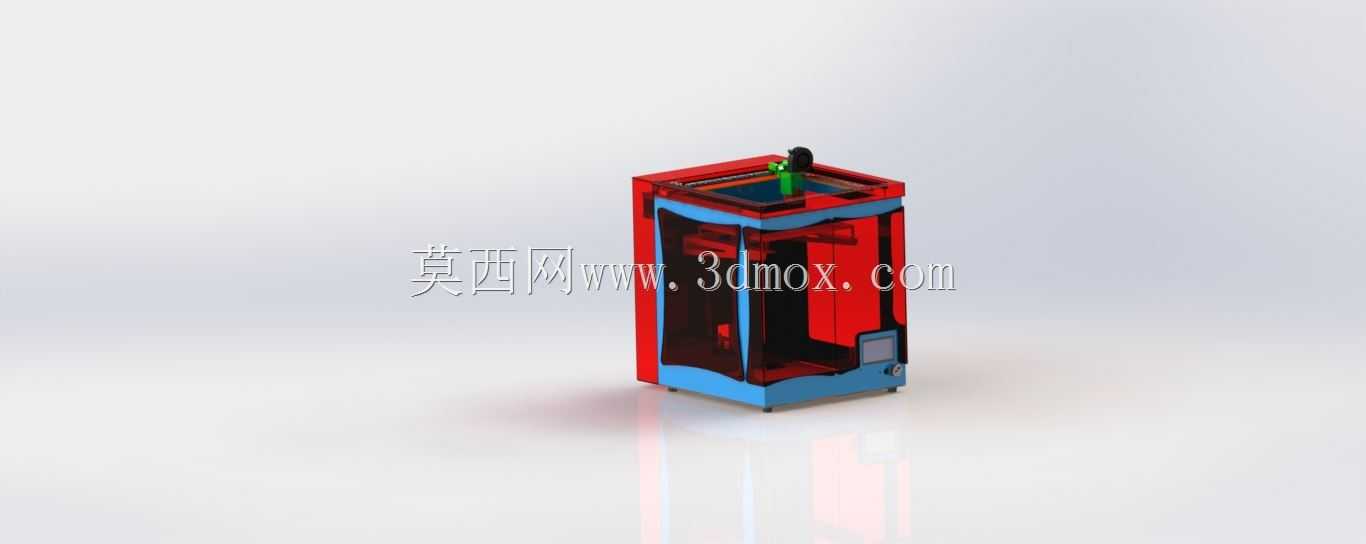

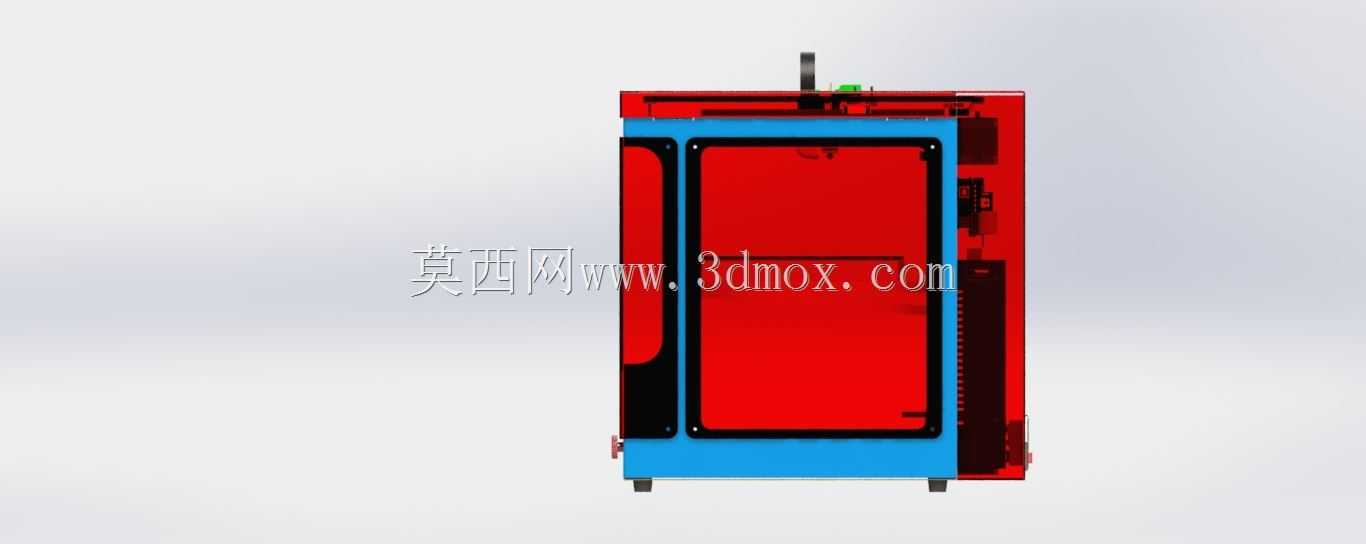

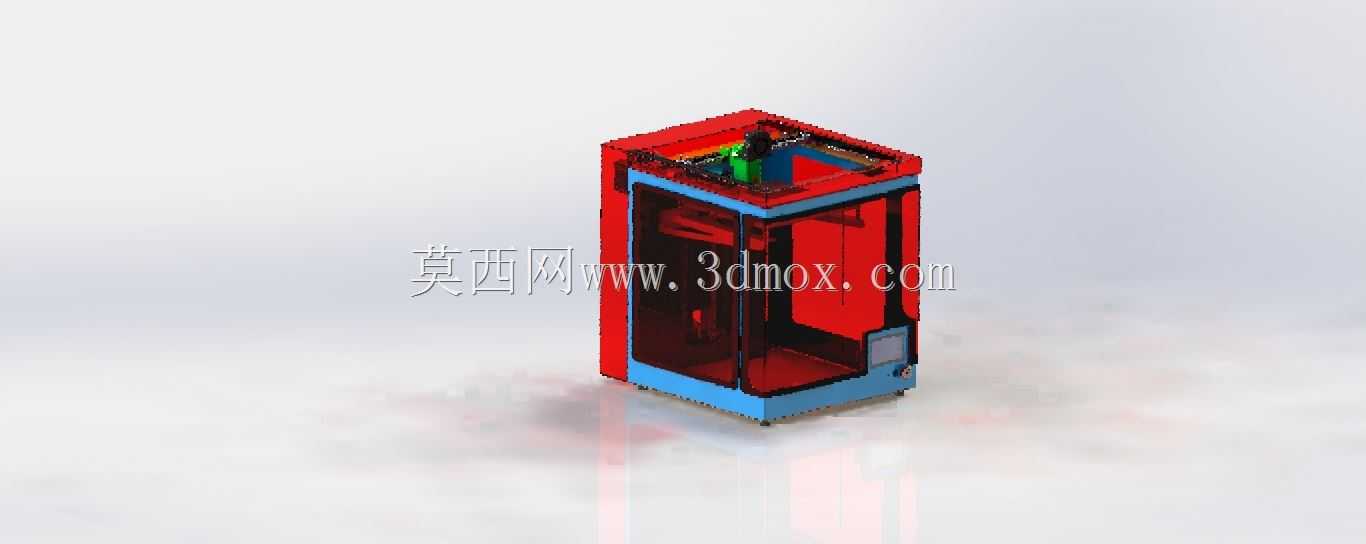

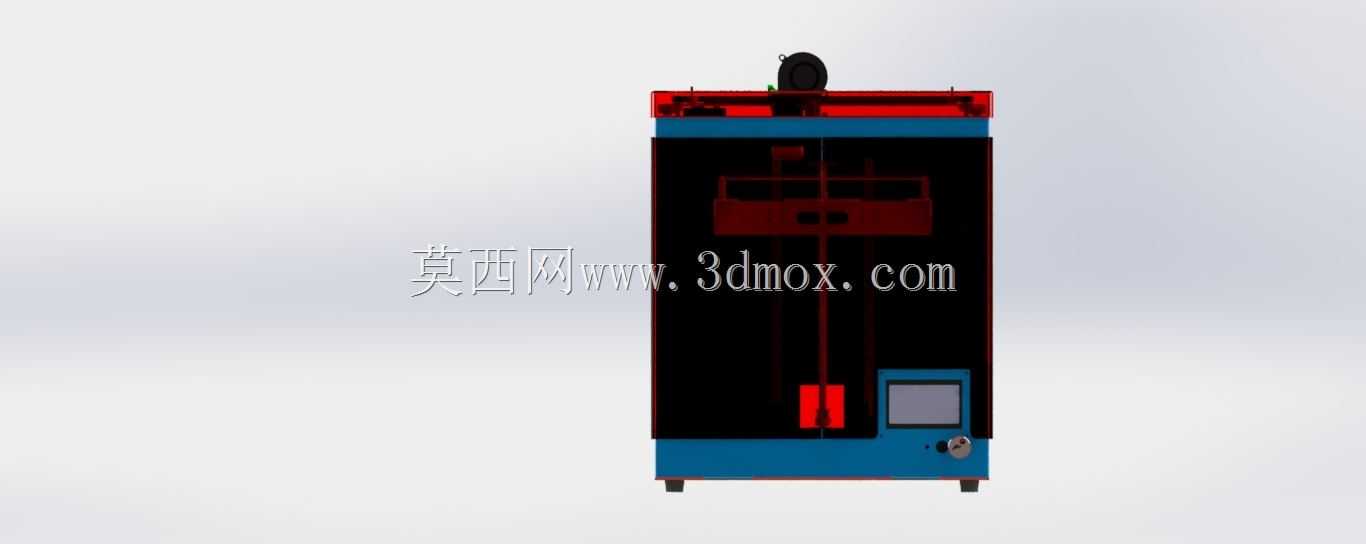

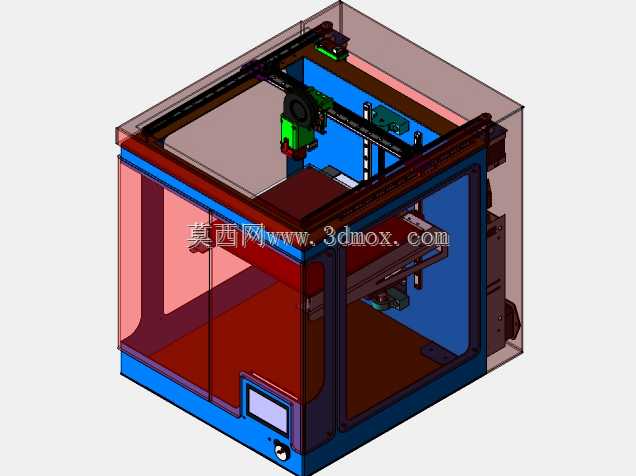

　　该设备属于桌面级熔融沉积成型装备，整体采用立式封闭框架布局，外部由红色透明防护板与蓝色底部基座构成，内部容纳打印运动系统、成型平台、送料组件及电控安装空间。框架以型材或等效杆件形成矩形承载骨架，四周护板既承担安全隔离作用，也能减少成型过程中空气流动对热床和熔融耗材的影响，适合教学实验、小型工作室、产品原型验证以及机械结构件快速打样等场景。

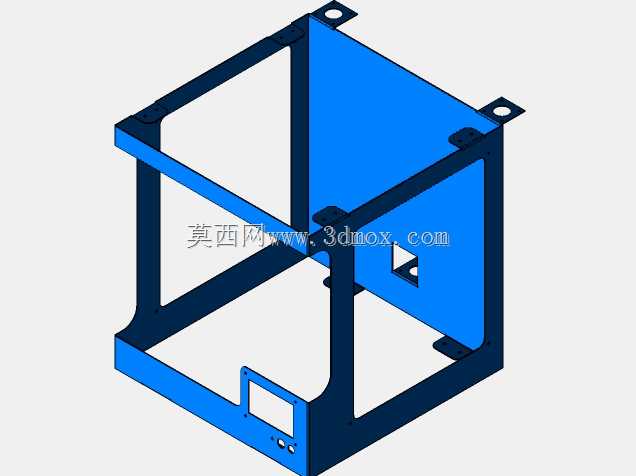

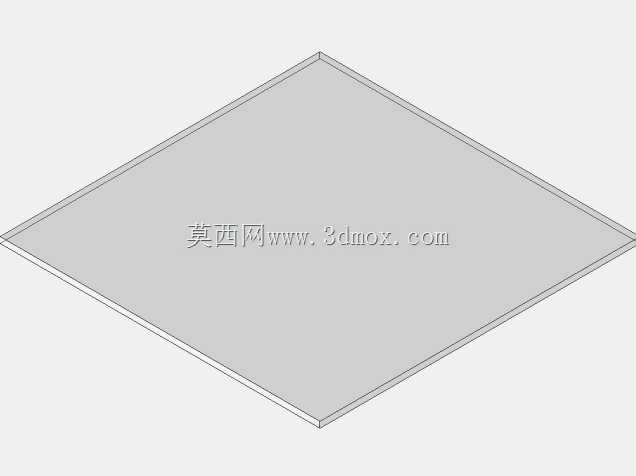

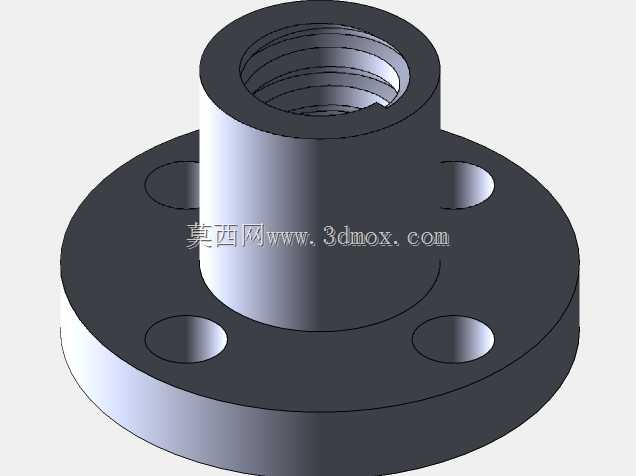

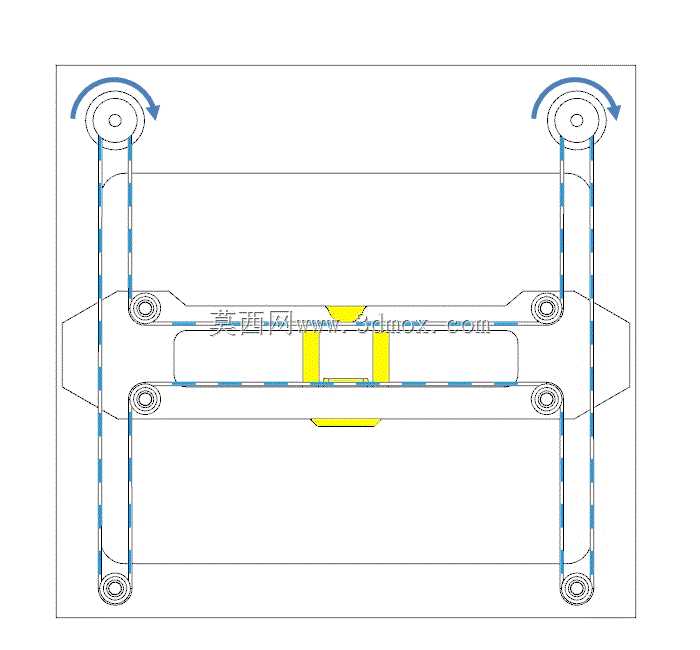

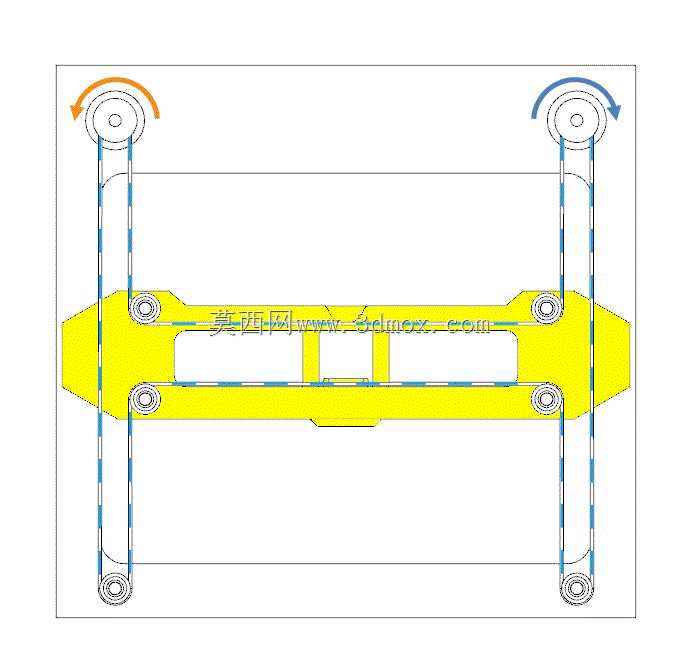

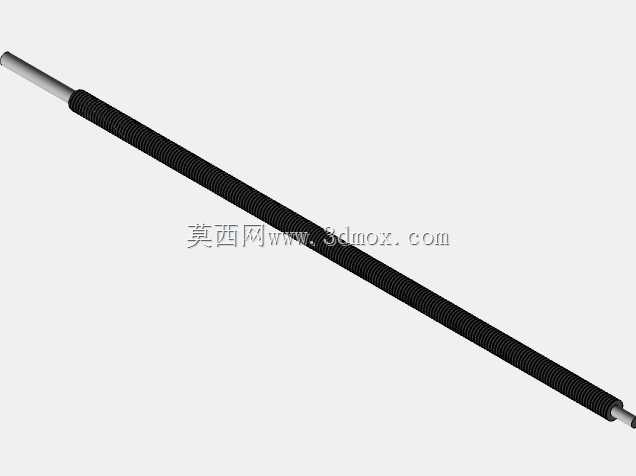

　　从结构布置看，设备上部集中布置挤出与横向运动部件，中部为成型腔体，下部设置控制、电源和走线空间。这样的分区方式能够让高温运动部件与电气元件保持相对明确的边界，同时使整机重心偏低，搬运和桌面放置时更稳定。打印平台位于腔体下部，承担模型承载与调平功能；喷头组件沿横梁完成X向运动，横梁或成型平台配合完成Y向运动，Z向则通过竖向传动实现层厚进给。三维结构中各轴的导向件、同步带、丝杆或等效传动路径均需保留装配间隙，避免运动干涉。

　　外形边界方面，该机型按桌面使用条件设计，占地面积控制在小型工作台可容纳范围内，高度明显大于长宽尺寸，以便在有限桌面面积上获得较高的成型高度。设备后侧和底部需要预留散热、走线及维护空间，前方或侧方应保留开门、取件和观察窗口位置；安装时要求工作台面平整，底部支撑不能悬空，否则长期运行会影响框架垂直度和平台水平度。对于结构设计人员而言，建模时应重点校核框架立柱与横梁的连接刚度、喷头滑车的悬臂量、平台升降导向平行度以及护板与运动件之间的安全距离。

　　设备实际用途是将热塑性耗材逐层熔融堆积，完成概念模型、功能样件、工装夹具雏形和教学演示件的制作。其设计思路偏向紧凑、可维护和易装配：外部护板可拆，便于检查同步带张紧、喷嘴更换和线路整理；底部基座提供电控元件固定面，也可容纳散热风道；顶部运动区保留耗材送入和喷头安装位置，使送丝路径尽量短而顺畅。框架颜色分区在模型中不仅体现外观差异，也有助于区分承载骨架、防护件和基座模块。

　　在工程建模过程中，需要把运动极限位置纳入检查范围。喷头移动至X、Y轴极限时，不得与立柱、门板、线束或平台夹具发生碰撞；平台上升至最高层时，喷嘴与热床之间应保留准确工作间隙，下降至最低维护位置时，联轴器、丝杆螺母和底部支撑不能产生硬接触。线缆应沿框架边缘布置，并在随动区域设置弯折半径，避免拖链或线束被滑车拉扯。若用于后期改制，还可在模型基础上扩展封闭舱门、过滤模块、照明、自动调平传感器或耗材干燥装置，但新增部件不能压缩成型腔有效空间，也不能改变原有运动轴的安装基准。

　　该结构对入门级增材装备的机械布局具有较好参考价值：它既呈现了完整整机外观，也保留了内部框架、运动模块和防护系统的装配关系，可用于三维结构练习、设备方案沟通、教学演示以及小型打印装备改型设计。
