外转子盘式轮毂无刷直流电机结构

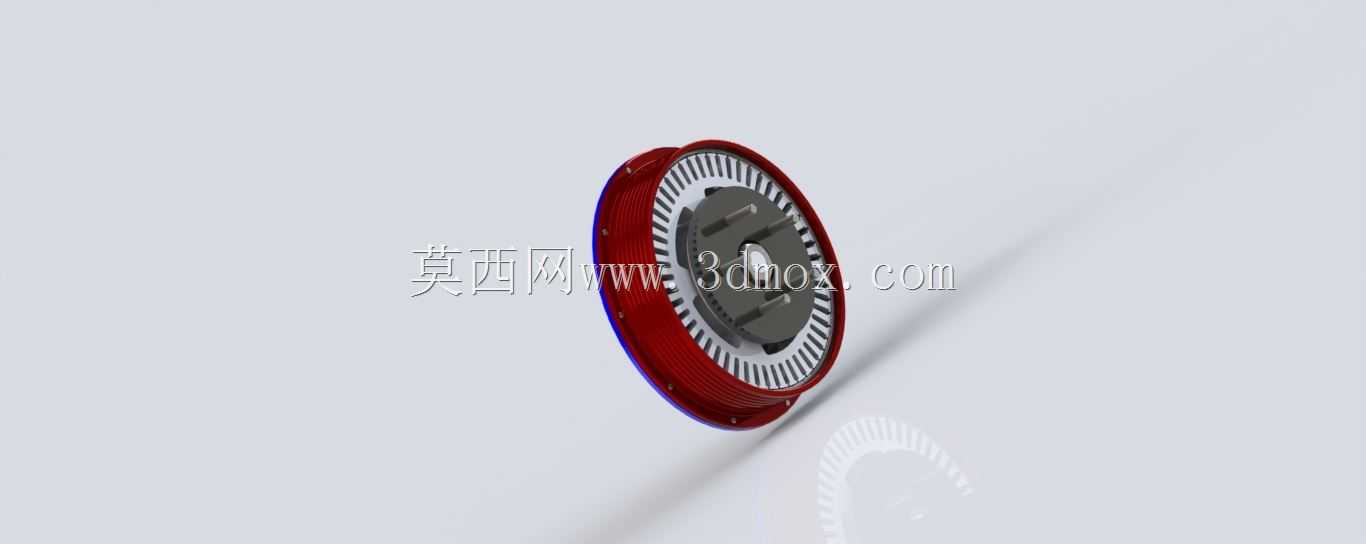

　　该模型呈现的是一种薄盘式外转子无刷直流动力单元，整体结构面向轮边直驱、小型电动载具、机器人移动底盘以及轻量化推进装置等场景。与传统中置电机加链条、同步带或齿轮减速的方案不同，这类盘式轮毂电机将转矩直接作用在旋转外圈上，能够减少传动链中的间隙、磨损和噪声，也使整机布置更加紧凑。在工程选型时，设计人员通常会优先关注电机外径、轴向厚度、安装孔位、转子支撑方式、定子固定路径以及线缆出线方向，因为这些边界直接决定它能否嵌入轮辋、支架或设备腔体。

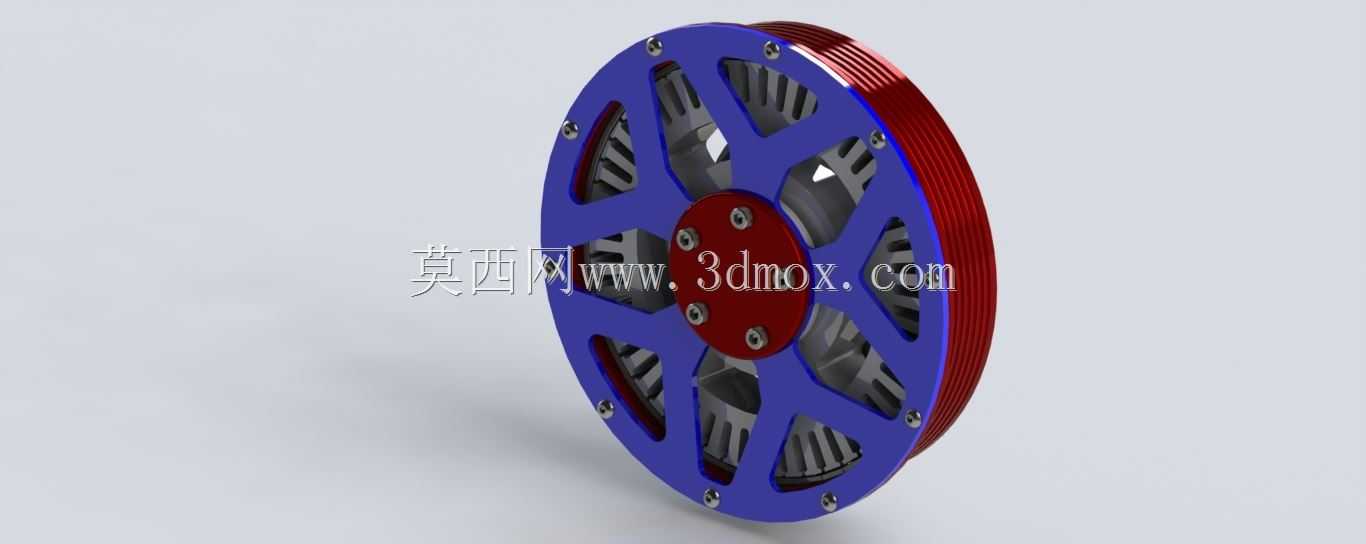

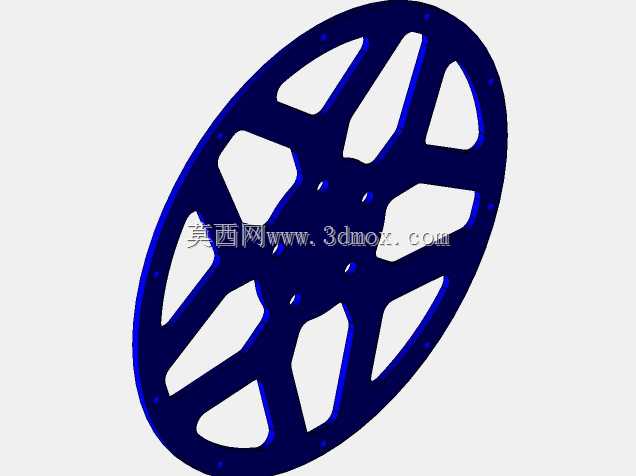

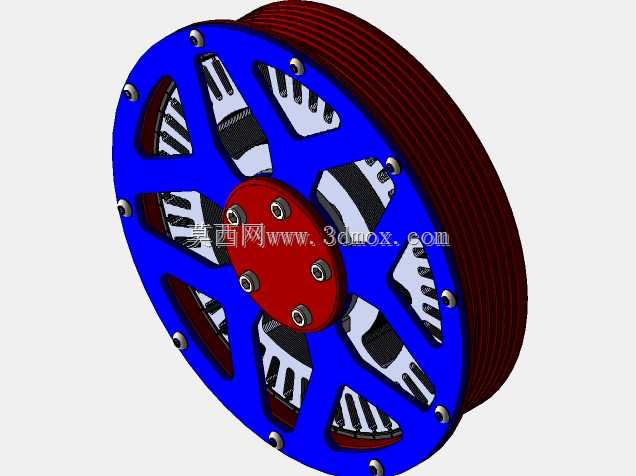

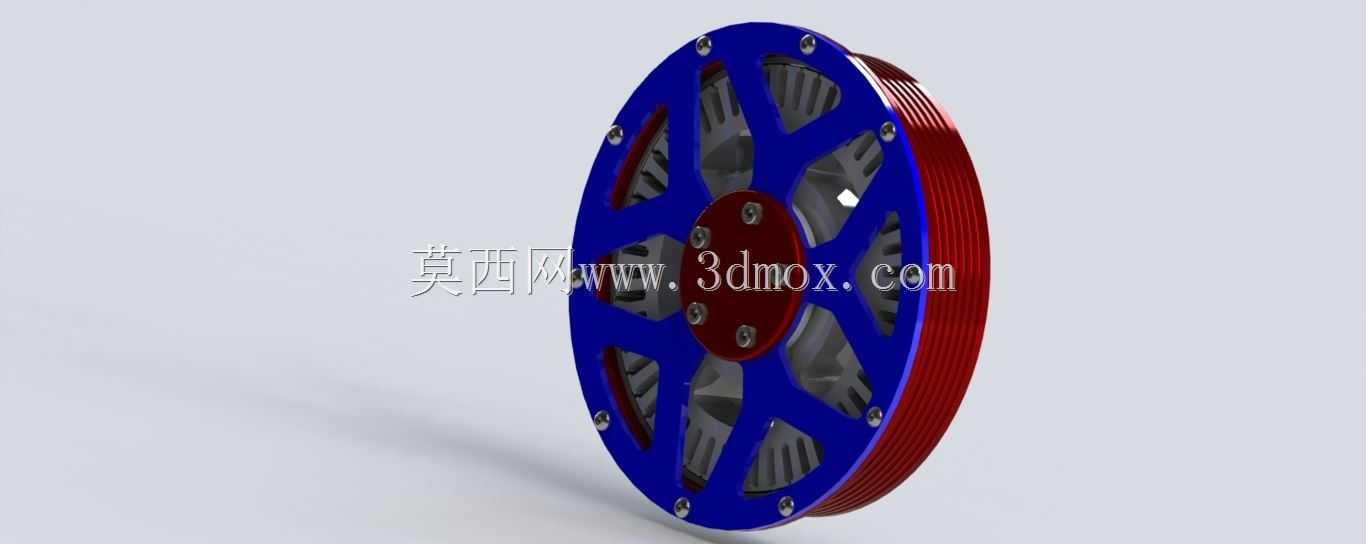

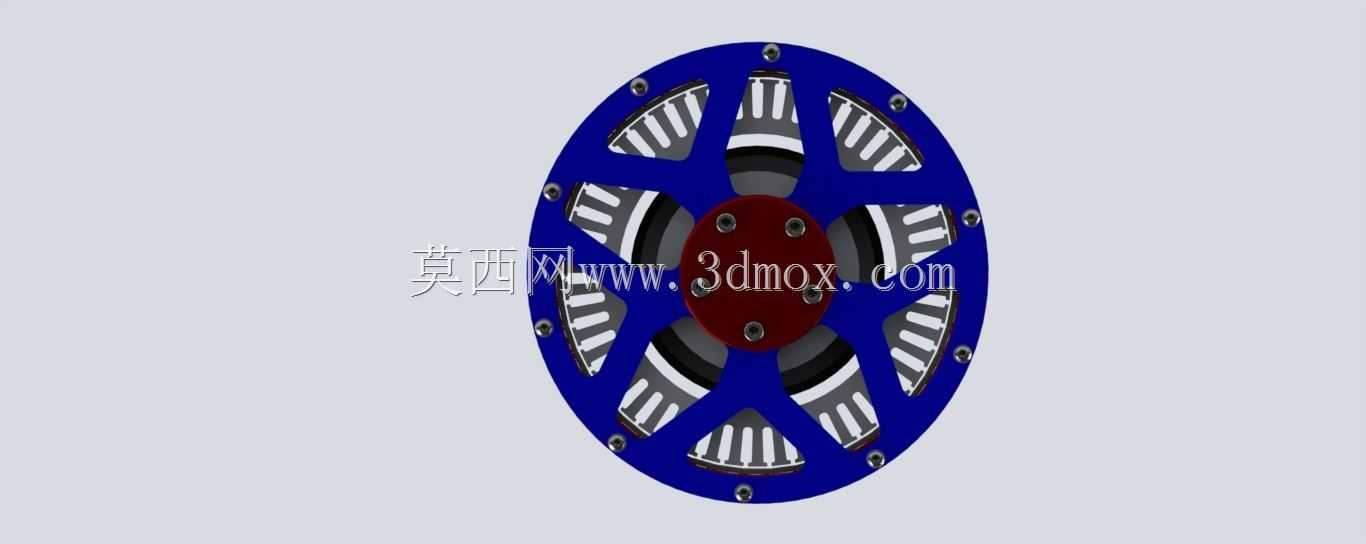

　　从外观结构看，模型外侧红色部分对应旋转外转子壳体，蓝色端盖承担防护、定位和装饰作用，中心区域设置定子固定与轴系安装接口。外转子方案的优势在于转子直径较大，磁钢可布置在靠近外缘的位置，力臂更长，在相同电磁负荷下更容易获得较低转速下的大转矩输出。对于轮式驱动场景，这种特性有利于起步、爬坡和低速牵引，也能降低对减速机构的依赖。端盖上的镂空窗口并非单纯造型，它可以改善电机内部空气流动，帮助绕组和磁钢散热，同时减轻旋转部分质量。镂空形状需要兼顾通风面积、盖板刚度和防护等级，若应用于泥水、沙尘环境，还需在外侧增加密封罩或轮辋遮挡。

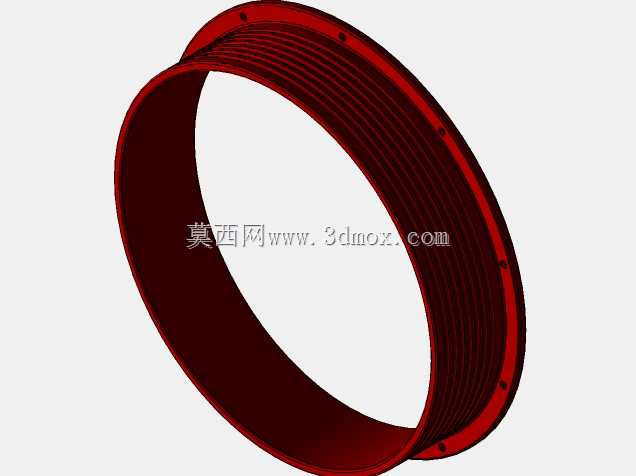

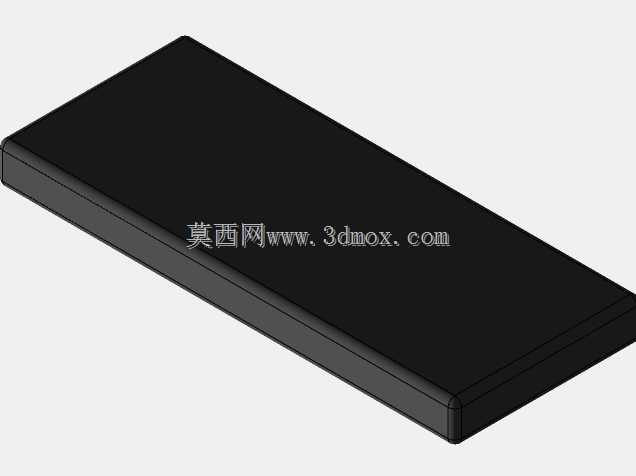

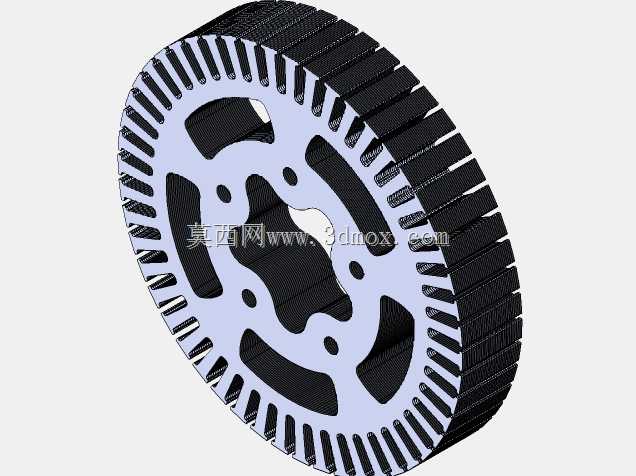

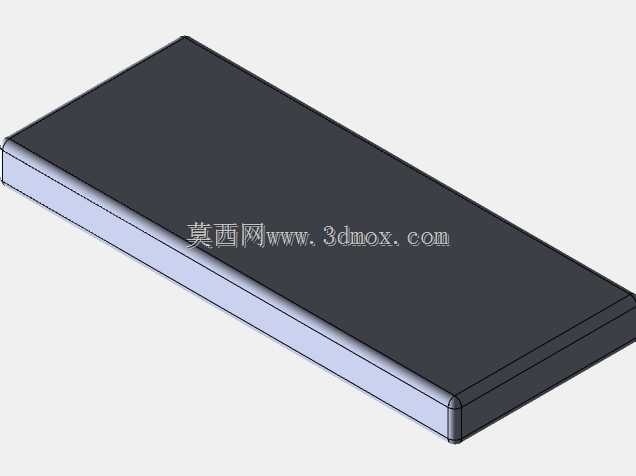

　　定子部分位于转子内腔，绕组沿圆周分布，转子内侧布置永磁体。模型中可以看到多颗沿周向排列的紧固件，用于端盖、转子壳体和中心安装件之间的连接。实际设计时，这些螺钉不仅要满足预紧力要求，还要考虑旋转过程中的离心载荷、振动松动以及不同材料热膨胀差异。外转子壳体常采用导磁材料以构成磁回路，外侧可视结构则可能使用铝合金或非金属材料实现减重与防腐。若端盖采用铝合金，应注意它与钢质转子在热膨胀系数上的差异，配合面不宜只依靠螺钉承受全部径向定位，通常需要设置止口、台阶或定位环。

　　安装边界方面，盘式电机的核心约束是轴向空间。较薄的机身适合放入两轮平衡车、小型服务机器人、AGV辅助轮、电动滑板、模型载具以及低速实验平台，但也意味着绕组端部高度、轴承宽度、磁钢厚度和端盖冲压深度都必须严格控制。中心固定区需要与车架、轮叉或固定轴建立可靠连接，旋转外圈则与轮毂、轮辋或负载壳体相连。设计人员在三维装配中应检查静止件与旋转件之间的同心度，避免端盖、轮体和固定支架在受载后发生擦碰。轴承选型要同时承受径向载荷和可能出现的轴向倾覆力矩，单轴承支撑虽然结构简单，但在悬臂轮载条件下刚度有限；双轴承跨距布置更适合承受车身重量和侧向冲击。

　　散热是这类电机持续输出能力的关键。盘式结构表面积较大，有利于通过端面和外圆散热，但封闭在轮辋内部时空气交换受限，温升会明显影响绕组寿命和磁钢稳定性。建模时应保留绕组、铁芯、磁钢、转子壳和端盖之间的真实装配关系，便于后续进行热路径分析。若电机长期运行在爬坡、牵引或频繁启停工况下，可通过增加壳体散热筋、优化端盖开窗、提高金属件接触面积以及预留温度传感器位置来提升可靠性。对于户外使用场景，通风孔又会带来雨水和粉尘侵入风险，因此需要在散热与防护之间取得平衡。

　　电磁结构上，无刷直流电机依靠控制器按转子位置换相，模型虽然主要展示机械结构，但在设计阶段应为霍尔传感器、磁编码器或其他位置反馈元件预留安装空间。外转子电机的磁钢靠近壳体内壁，传感器布置在定子支架或中心轴附近时，需要保证与磁钢信号面的气隙稳定。若采用无感驱动，结构可以简化，但低速起动和精准位置控制能力会受到影响。针对机器人底盘或伺服推进场景，编码器安装面的同轴度、防尘性和线缆固定方式都应纳入装配检查。

　　从制造与维护角度看，该结构采用分层装配思路：中心定子支架固定绕组和轴系，外转子壳体内嵌磁钢，两侧端盖通过周向螺钉完成连接。这种方式便于分别加工定子组件和转子组件，也有利于动平衡校正。外转子属于旋转件，磁钢粘接、壳体圆度和端盖跳动都会影响振动与噪声水平。三维设计时应明确磁钢限位槽、粘接间隙、装配导向倒角和维修拆卸空间，避免成品装配时磁钢强吸造成磕碰。线缆出口应设置在静止侧，并通过护套、压板或灌封结构降低弯折疲劳。

　　在实际应用中，这类电机并不追求极高转速，而是强调低速转矩、紧凑安装和直接驱动。将其用于轮边时，轮胎、轮辋、制动器和悬架几何会共同限制电机外形；用于设备转台或小型推进机构时，则需重点核对输出法兰、负载惯量和制动保持方式。模型通过鲜明的颜色区分了转子、端盖和中心安装区，能够帮助结构工程师快速理解动力传递路径：定子侧固定不转，磁场驱动外转子旋转，外圈再带动轮毂或负载完成动力输出。
