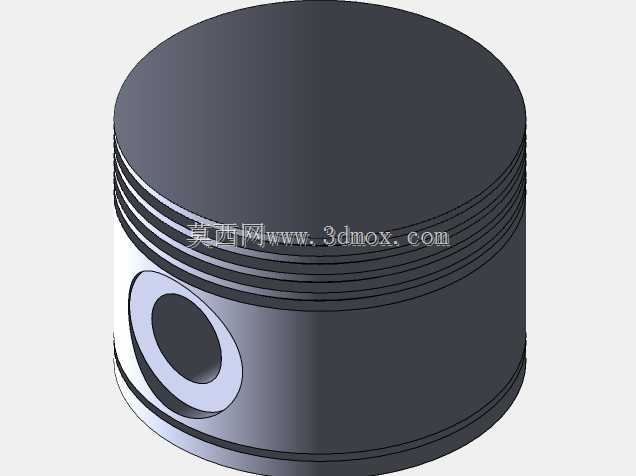

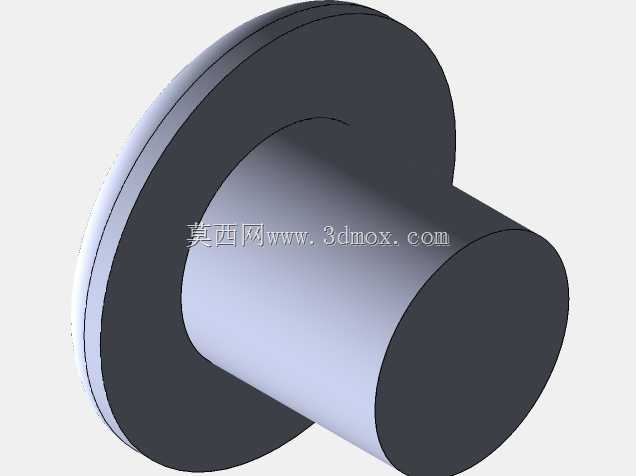

这套径向配套构件的外形主体为阶梯圆柱结构,整体同轴度要求较高,外圆面预留多道环形槽位,下部侧壁加工有横向贯通销孔,销孔外侧设置加厚凸台,用于分散销轴传动时的局部接触应力,避免长期往复载荷下孔口出现应力开裂。从实际装机场景来看,这类构件常配套在小型动力输出单元、往复式执行机构以及教学演示用径向传动装置中,工作时随曲柄销轴做直线往复运动,外圆环形槽可嵌入密封环、导向环或者耐磨衬圈,既能够阻隔腔体内润滑介质外泄,也可以减少圆柱面和配合缸壁之间的直接摩擦损耗。

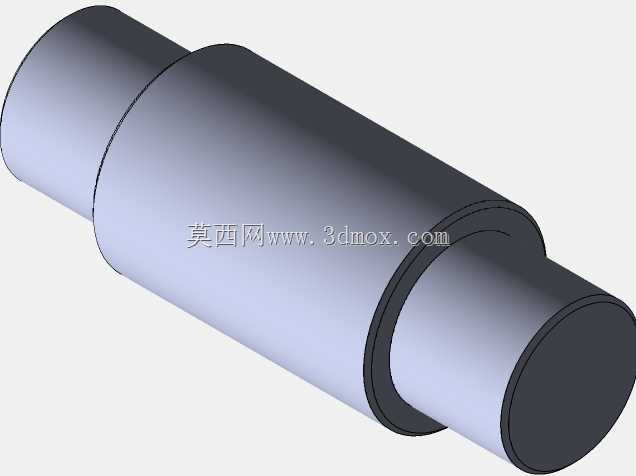

建模过程中首先以中心轴线为基准搭建主体圆柱特征,按照装配边界依次区分大径工作段、环槽加工段以及下端导向段的直径差,环槽采用均匀阵列切除的方式完成,保证每道槽的宽度、槽间距以及槽底圆角完全一致,避免密封件装入后出现偏磨。侧壁销孔的建模需要先定位孔中心高度,再以垂直于主轴线的基准面绘制凸台轮廓,凸台和主体圆柱做合并实体处理后再切除贯通孔,孔口边缘添加小尺寸倒角,既方便销轴装配时快速对中,也能去除加工毛刺防止刮伤销轴表面。

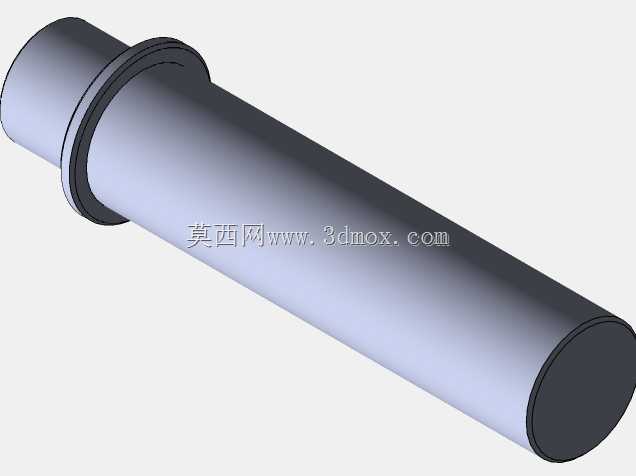

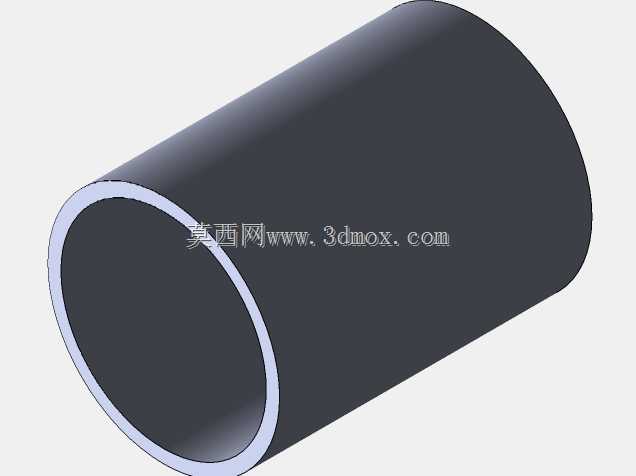

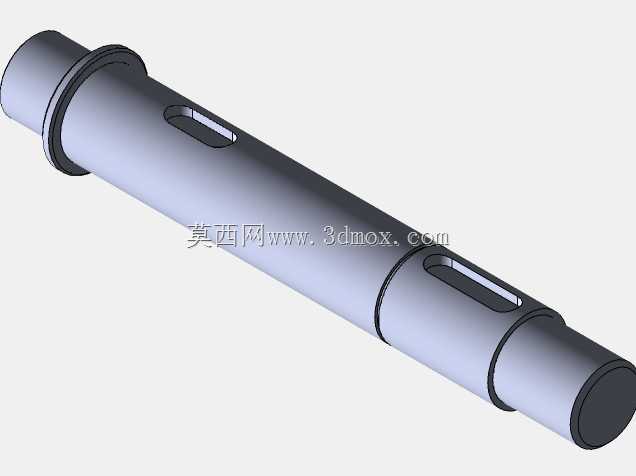

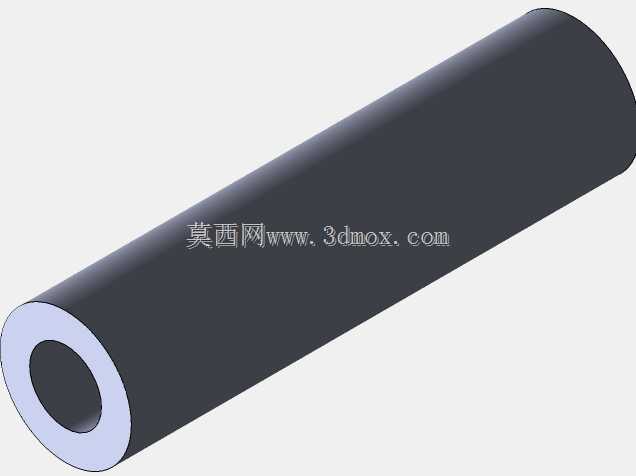

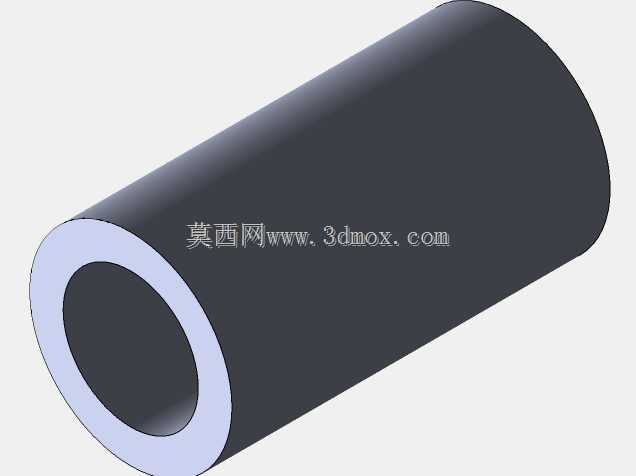

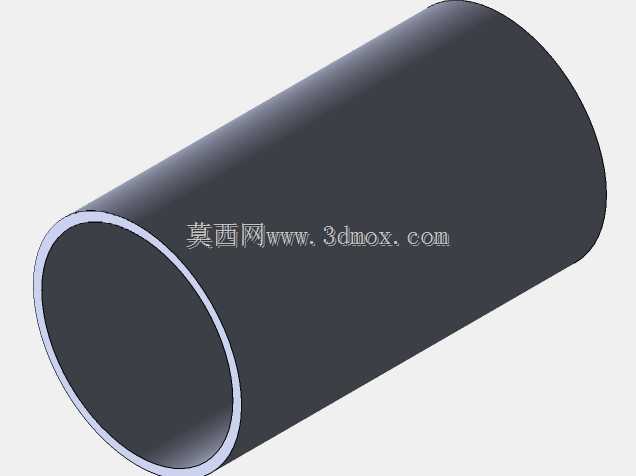

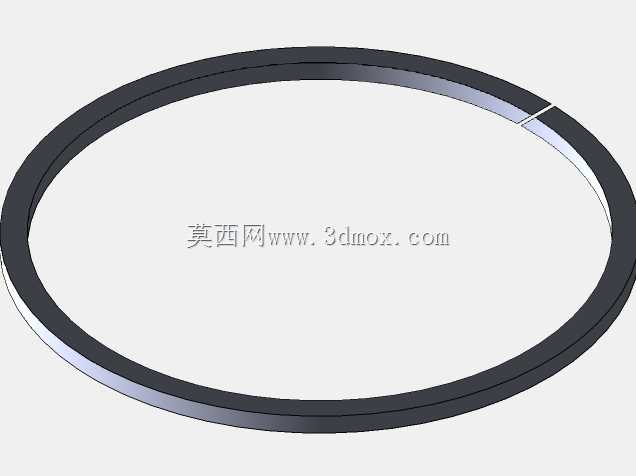

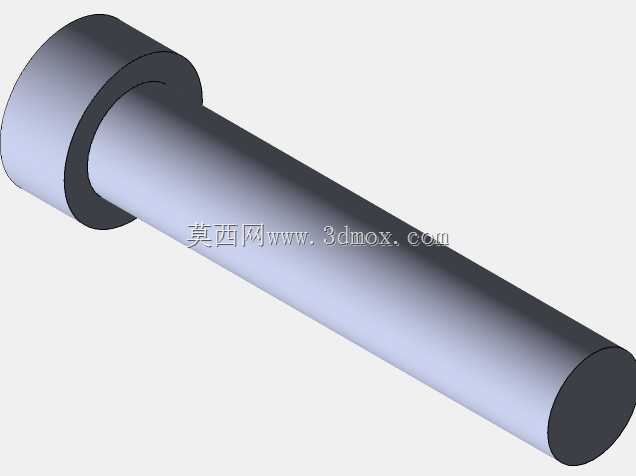

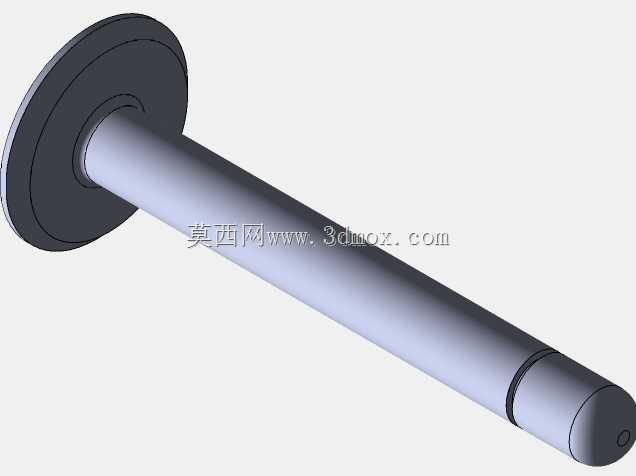

现场装配时,圆柱外圆和配套缸体内孔采用间隙配合,配合间隙需要根据工作温度、润滑条件以及往复运动速度选取,间隙过小会出现热态卡滞,间隙过大则会导致运动过程中产生径向窜动,影响传动精度。横向销孔和曲柄销轴同样为间隙配合,销轴穿装后两端可通过卡簧或者开口销限位,防止工作过程中销轴轴向脱出。外圆环槽内嵌入的环件需要根据工况选型,有密封要求的场合选用弹性密封环,仅需导向减磨的场合可选用耐磨导向环,环件装入槽内后其外圆略高于主体圆柱面,和缸壁形成均匀接触。
结构设计上特意将销孔区域的壁厚做了加厚处理,因为往复传动的交变载荷全部通过销孔传递,该区域是整个构件的受力核心,加厚凸台能够有效提升孔壁的承载能力,同时凸台和主体圆柱的交接处添加过渡圆角,避免直角交接带来的应力集中。构件下端边缘做了小倒角处理,装入缸体时可以起到导向引入作用,不会刮伤缸体内壁的加工面。整体结构没有复杂的异形曲面,所有特征均为回转体加正交孔位,常规车削加工即可完成外圆、环槽和端面的加工,销孔可通过铣床或者钻床二次装夹加工,工艺性较好,适合小批量试制以及教学拆装演示使用。

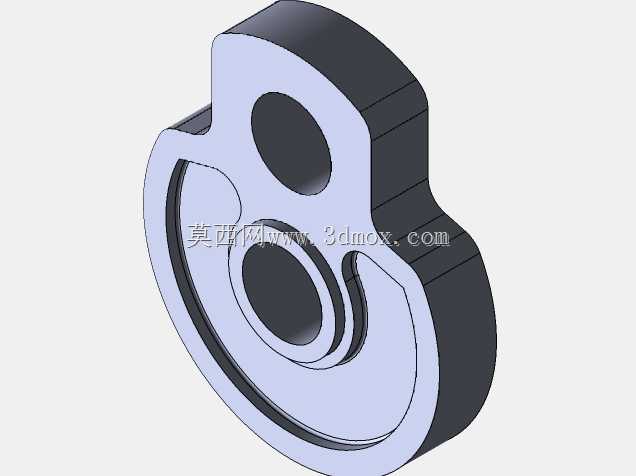

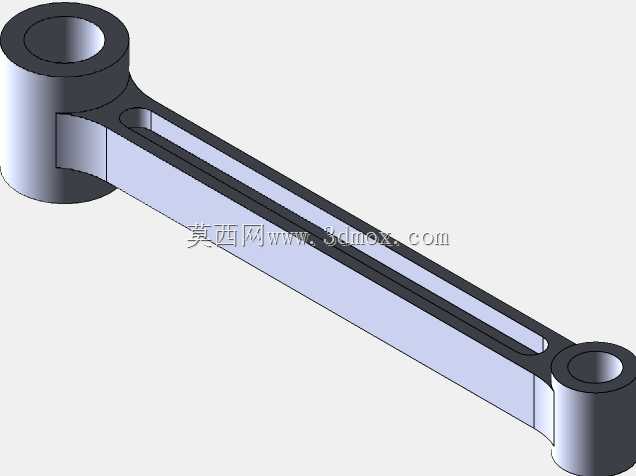

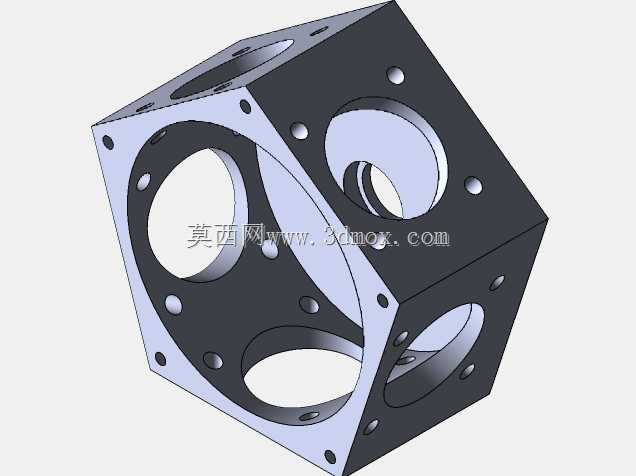

在动力单元测试场景中,该组件装入配套缸腔后,曲柄连杆机构带动销轴进而驱动整个圆柱件做高频往复运动,环槽内的密封环能够在缸壁之间形成动态密封,保证腔体内的压力稳定,不会因为往复运动出现介质泄漏。如果用于空载演示的传动台架,也可以省略密封环,仅依靠外圆面和缸壁的导向配合完成动作,降低运动阻力。建模时所有配合尺寸都预留了合理的公差标注空间,工程图中可以直接标注外圆直径公差、销孔直径公差、销孔中心到底面的高度公差以及各环槽的位置尺寸,加工完成后可直接按照装配关系完成整套径向传动机构的组装调试,运行过程中运动轨迹平稳,载荷传递路径清晰,能够直观展示径向往复传动的工作原理。
