ELP64开关电源变压器结构展示三维设计

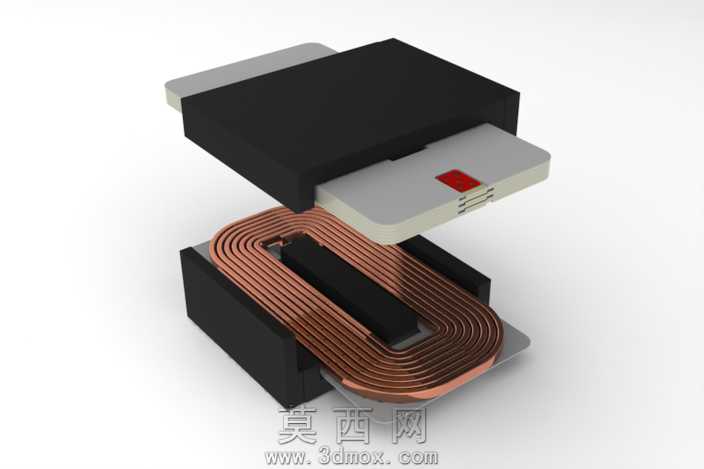

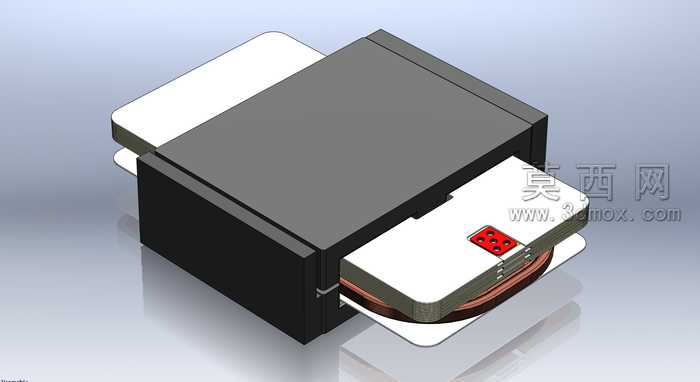

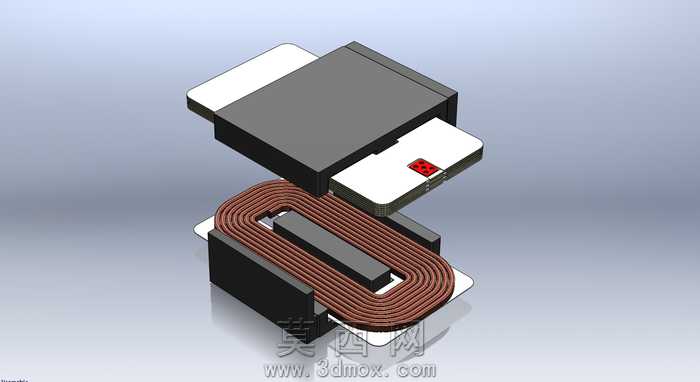

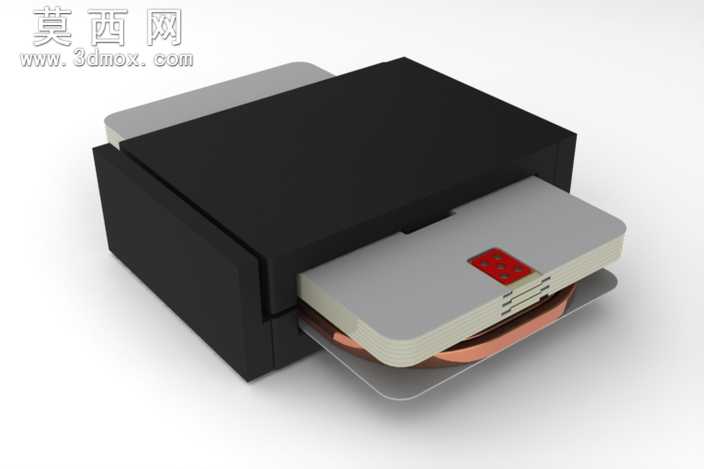

本作品为ELP64型开关电源变压器的三维结构展示模型，建模过程中严格遵循平面变压器的实际结构比例进行还原，首先完成各独立部件的单体建模：针对上下两组黑色磁芯，采用实体拉伸结合边缘倒角的建模方式，还原磁芯的方正外形与装配定位的卡位结构，保证磁芯对接时的贴合精度；中间层的扁平铜绕组采用螺旋扫掠的建模逻辑，逐圈还原铜箔的层叠排布形态，精准控制绕组的匝间距与层间间隙，还原扁平绕组低厚度、大载流的结构特征；绕组上方的灰色绝缘隔层采用薄板拉伸建模，还原隔层的平整外形与侧边引脚的排布结构，同时对隔层表面的红色标识块做了精准的位置还原，匹配实际产品的标识设计。材质渲染阶段，针对不同部件匹配对应材质属性：黑色磁芯赋予哑光磨砂的硬质工程材质，调整粗糙度参数还原磁芯表面的哑光质感，避免过度反光；铜质绕组赋予高反射的金属铜材质，调整金属度与反射参数，还原紫铜绕组的金属光泽与层叠缝隙的阴影层次；灰色绝缘隔层赋予浅灰色半哑光塑料材质，还原绝缘件的细腻表面质感；红色标识块赋予高饱和度的红色塑料材质，与灰色隔层形成清晰的视觉区分。模型采用爆炸视图的展示形式，将磁芯、绕组、绝缘隔层沿装配轴向做分层位移，清晰呈现各部件的装配顺序与配合关系，直观展示平面变压器薄型化的结构优势，完整还原该款开关电源变压器的内部构造特征，可用于开关电源结构设计参考、电子元件教学演示、产品方案展示等场景，建模过程中对各部件的装配公差做了合理预留，还原实际产品的装配逻辑，保证结构展示的准确性与直观性。
