木质拼装马车摆件激光切割结构

　　这套木质拼装马车摆件采用平板板材激光切割加工思路完成结构拆分，整体由牵引马形构件、轮轴组件和带拱形顶的车厢三部分组成，适合作为木质拼插工艺品、桌面装饰摆件或手工拼装教学样件使用。从加工实现角度看，所有零件均从统一厚度的木板上切出，依靠板材自身厚度形成插接槽、轴孔和定位边，不需要额外金属紧固件，装配时通过榫槽对位、轮轴穿接和局部胶粘即可完成，适合小批量激光切割、CNC镂铣或手工锯切后修配。

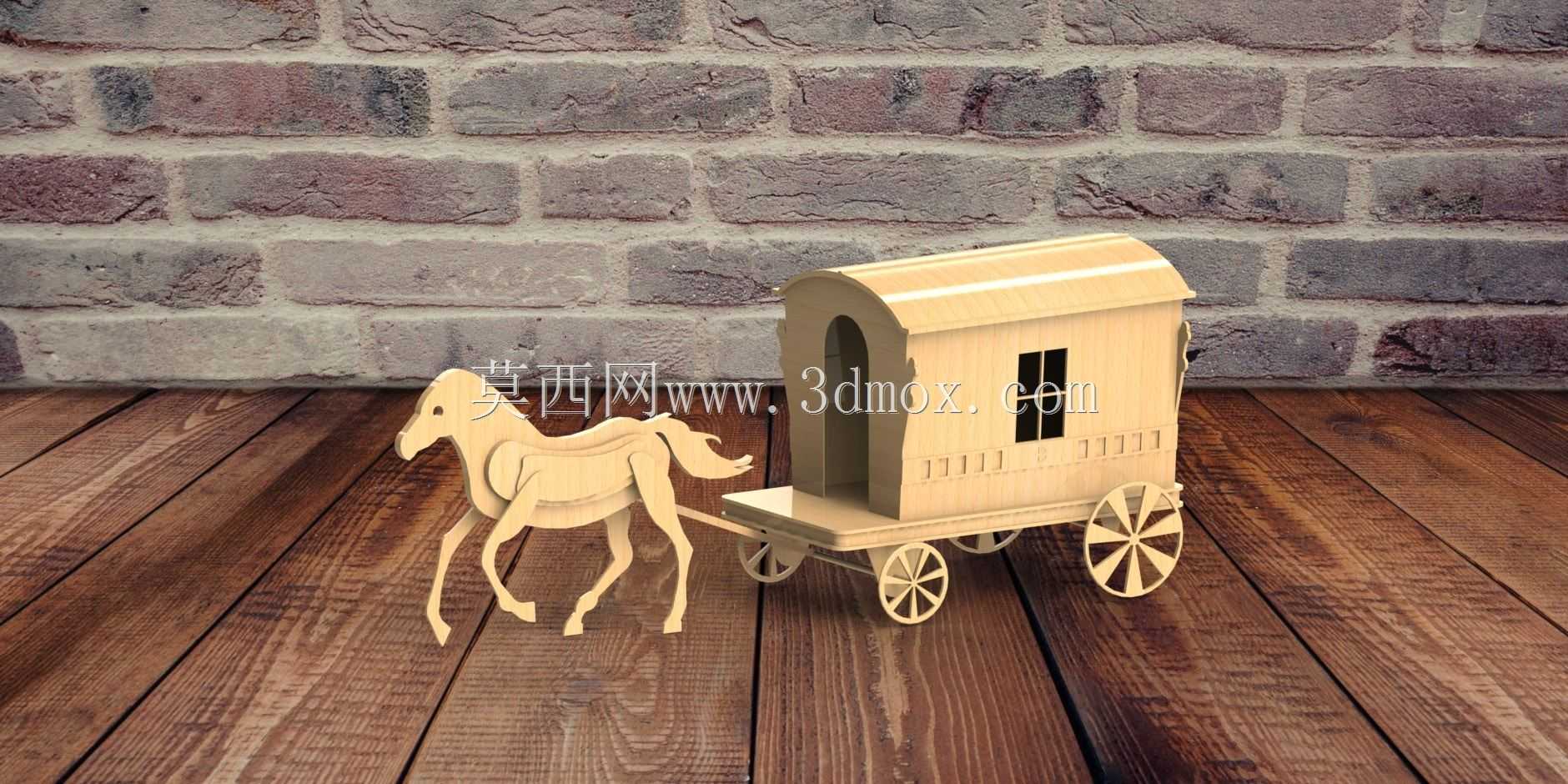

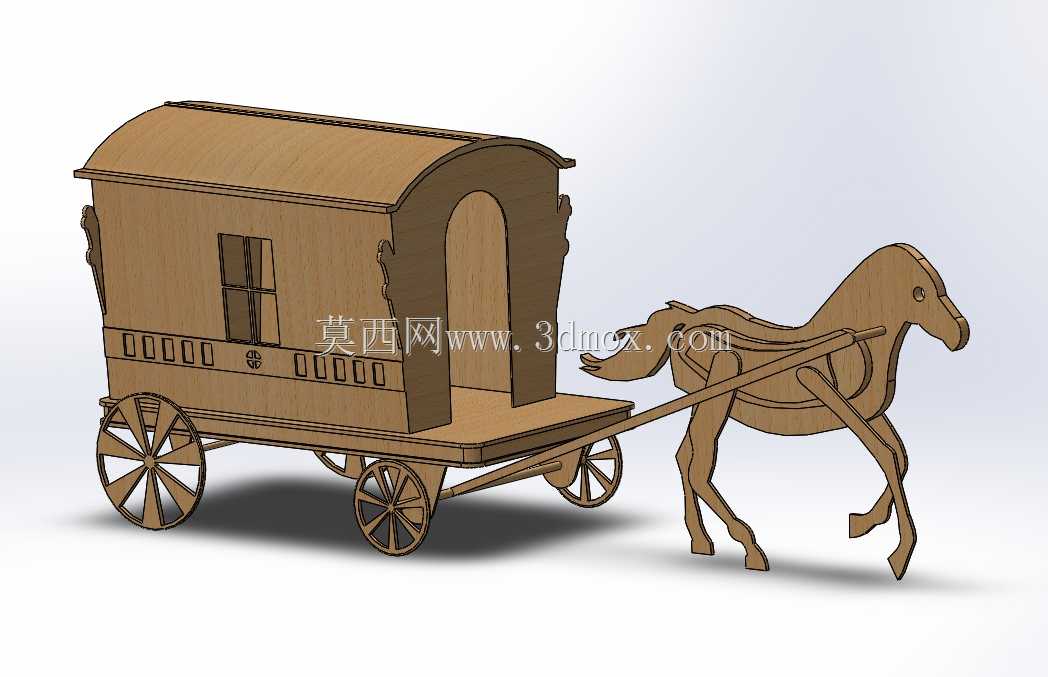

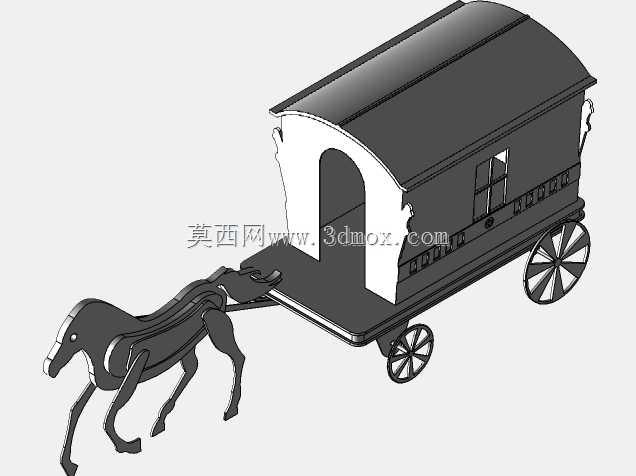

　　马车部分的外形尺寸控制在585×470×310mm的布置边界内，实际建模时需要同时考虑成品展示空间和板材排版空间。成品摆放时，马体位于车厢前方，牵引杆从马身后部延伸至车厢前支架，四个辐条轮分别布置在车厢底部两侧。轮径、轴高和车厢底板高度需要保持一致，否则拼装后会出现轮面悬空、轴孔别劲或车厢倾斜。建模时应将车轮中心线、车轴孔、牵引杆铰接位置和马腿着地基准放在同一装配关系中校核，避免只按外观拉伸而忽略运动和支撑。

　　马形构件不是简单实体雕塑，而是由多层平面轮廓组合出侧视形态。躯干、颈部、腿部和尾部通过轮廓线表达奔马姿态，腿部下端形成着地支撑点。设计时要注意马腿细长区域的槽宽和补强，板材过薄或切缝过大时，腿部容易在拼装后晃动。马身与牵引杆的连接位置应靠近躯体下部，使拉力传递路径更短，不宜把受力点放在颈部或尾部等装饰区域。若用于实际切割生产，可在马身内部增加隐藏式插接片，使侧面轮廓保持简洁，同时提高整体抗扭能力。

　　车厢主体模拟复古篷车造型，侧壁开设小窗和装饰槽，顶部采用圆弧过渡。车厢板材在三维建模中需要拆成前后壁、左右侧壁、底板、顶板和轮轴支架等零件。圆弧顶不能只按外观曲面处理，展开为平板切割件时要确认拱顶片与侧壁上边线的配合方式，常见做法是将顶板做成带折边暗示的整片拱形件，或用多段窄片拼接形成弧面。考虑到木质平板件不能像金属板那样自由折弯，若采用单片拱顶，应在图纸中保留足够的连接舌片，并在侧壁顶部设置对应插槽。

　　车轮是该作品中机械特征较明显的部分。每个轮子由外圈、辐条和轮毂孔构成，轮轴穿过车厢底部支架后支撑车轮转动。辐条与轮圈交接处不宜出现尖锐尖角，激光切割后尖角位置容易烧焦或断裂，倒小圆角更适合加工。轮毂孔与车轴之间应保留合理间隙，过紧会导致轮子无法转动，过松则会使轮面摆动。若作为静态摆件，可适当减小间隙提高定位稳定性；若希望拼装后能够推行，则需要统一四组轮轴的同轴度，并降低轴孔摩擦。

　　结构设计的重点在于平板件之间的插接逻辑。车厢侧壁、底板、支架和轮轴座要形成闭合受力框架，牵引杆受到的拉力通过前支架传到车厢底板，再由底板分散到两侧轮轴。车窗、竖纹装饰和门板线条虽然主要承担视觉作用，但在切缝设计中不能削弱侧壁主承载区，尤其是窗口四角和底边连接位，应保留连续材料带。马体、牵引杆和车厢之间的连接孔建议采用同一基准定位，确保装配后马体朝向、车厢中线和两轮间距一致。

　　在三维建模过程中，可先按装配状态建立马、车厢、车轮和牵引杆的位置关系，再根据板材厚度反推每个零件的轮廓与插槽。插槽宽度通常围绕实际板厚和切割缝补偿设定，不能直接把理论板厚填入槽宽；加工前应使用小样测试切缝，再统一修正配合尺寸。对于外形展示，木纹材质可用于渲染成品效果，但工程文件中更重要的是保留每个零件的闭合轮廓、孔位和装配约束，以便后续输出切割路径。

　　该类作品常用于文创摆件、拼装玩具、手工课程展具和木质礼品开发。它不承担真实运载功能，却完整呈现了牵引、轮轴、支撑、插接和外形分件的基本机械关系。设计时既要控制复古马车的视觉比例，也要保证细长腿、辐条轮、拱形车厢和薄壁板材在加工与装配中的可靠性，使成品既能稳定站立，又能保留木质拼插作品的细节层次。
