桌面级CPU风冷散热器结构设计

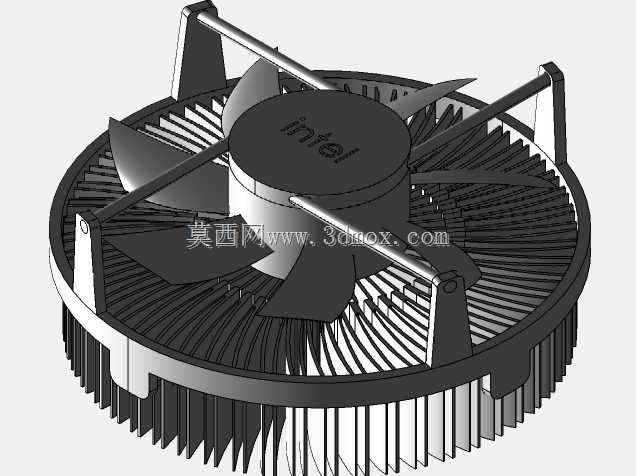

　　这套三维结构围绕台式计算机中央处理器的主动风冷散热需求搭建，日常落地场景覆盖家用台式主机、办公商用整机、入门游戏平台以及小型工控机柜的处理器热管理环节，核心作用是把CPU工作时Die面传导出来的热量快速扩散并通过强制对流带走，避免芯片因结温过高触发降频、过热保护甚至长期高温老化。

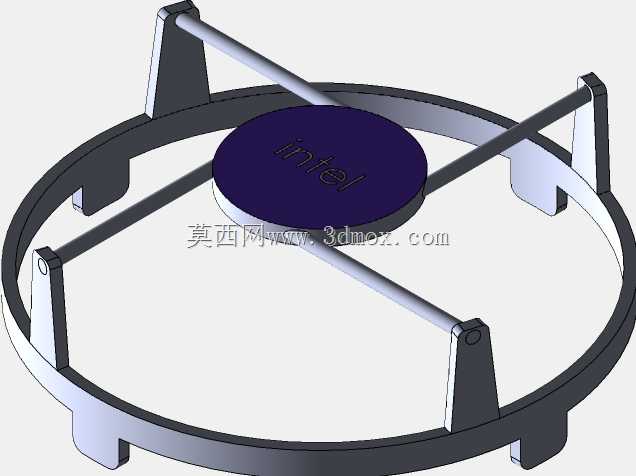

　　从实际装机的边界约束来看，常规ATX、MATX机箱的CPU散热限高普遍在155mm到165mm区间，ITX小机箱则往往压缩到70mm以内，建模时首先把整体高度、鳍片组外轮廓、风扇安装位的投影范围全部锁定，提前核对内存插槽、主板供电散热马甲、显卡PCIe挡板的干涉间隙：鳍片组侧边距离内存高位马甲预留至少5mm避让空间，底部扣具支架的开孔完全匹配主流LGA1700、AM5平台的主板孔位，安装后扣具压力均匀分布在CPU顶盖四周，不会出现单边翘起导致导热硅脂接触间隙不均的问题。

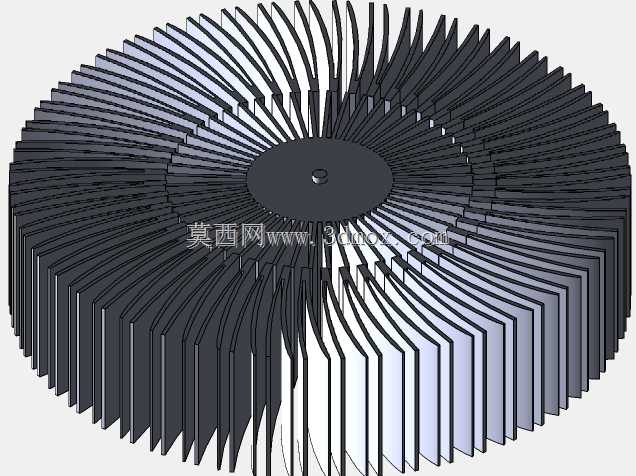

　　散热底座部分采用纯铜铣削底板的设计思路，底面平面度控制在0.02mm以内，和CPU金属顶盖的接触面积完全覆盖顶盖区域，底板内部预埋6根U型热管，热管穿过铝制散热鳍片的翻边孔，通过穿FIN工艺保证热管和鳍片之间的接触热阻足够低；鳍片组采用等间距平行排布，片间留足1.2mm到1.5mm的通风流道，既不会因为鳍片过密导致风阻陡增、风扇风压不足以穿透，也不会因为鳍片间距过大浪费换热面积。鳍片组侧边做了折边加固，避免长期风扇振动导致鳍片倒伏变形，顶部预留风扇扣具的挂孔，可适配120mm标准规格的轴流散热风扇。

　　风扇部分的结构设计兼顾风量与噪音平衡，扇叶采用曲面动叶造型，框体四角设置减震胶钉安装位，运转时的振动不会直接传递到鳍片组再传导至机箱，减少整机共振异响；风扇走线预留理线卡槽，线材不会卷入扇叶或者磕碰周边主板元件。整套结构没有冗余的装饰件，所有外形特征都服务于散热气流组织：底部进风侧不做遮挡，气流从风扇正面吹入鳍片通道，热量顺着鳍片间隙从机箱后侧排风位直接排出，不会在机箱内部形成热回流。

　　做结构校核的时候，还要额外考虑散热器整体重量对主板PCB的长期拉扯影响，整套鳍片加风扇的总重量控制在700g以内，扣具支架采用加强筋加厚设计，搬运主机或者竖直放置时机箱不会因为散热器自重导致主板PCB弯曲变形。针对不同使用场景，该结构也可以灵活调整配置：低功耗办公平台可以缩减热管数量、降低鳍片总高度做成下压式矮款散热，高功耗游戏平台则可以加装双风扇形成推拉风道，进一步提升高负载下的换热效率。建模过程中所有配合面的公差都按实际机加工、冲压装配的工艺余量设定，鳍片冲压的折弯圆角、热管穿装的过盈量、塑料扣具的拔模斜度都符合量产加工要求，没有出现无法落地的理想化结构特征。
