长航时察打一体无人战机外形结构

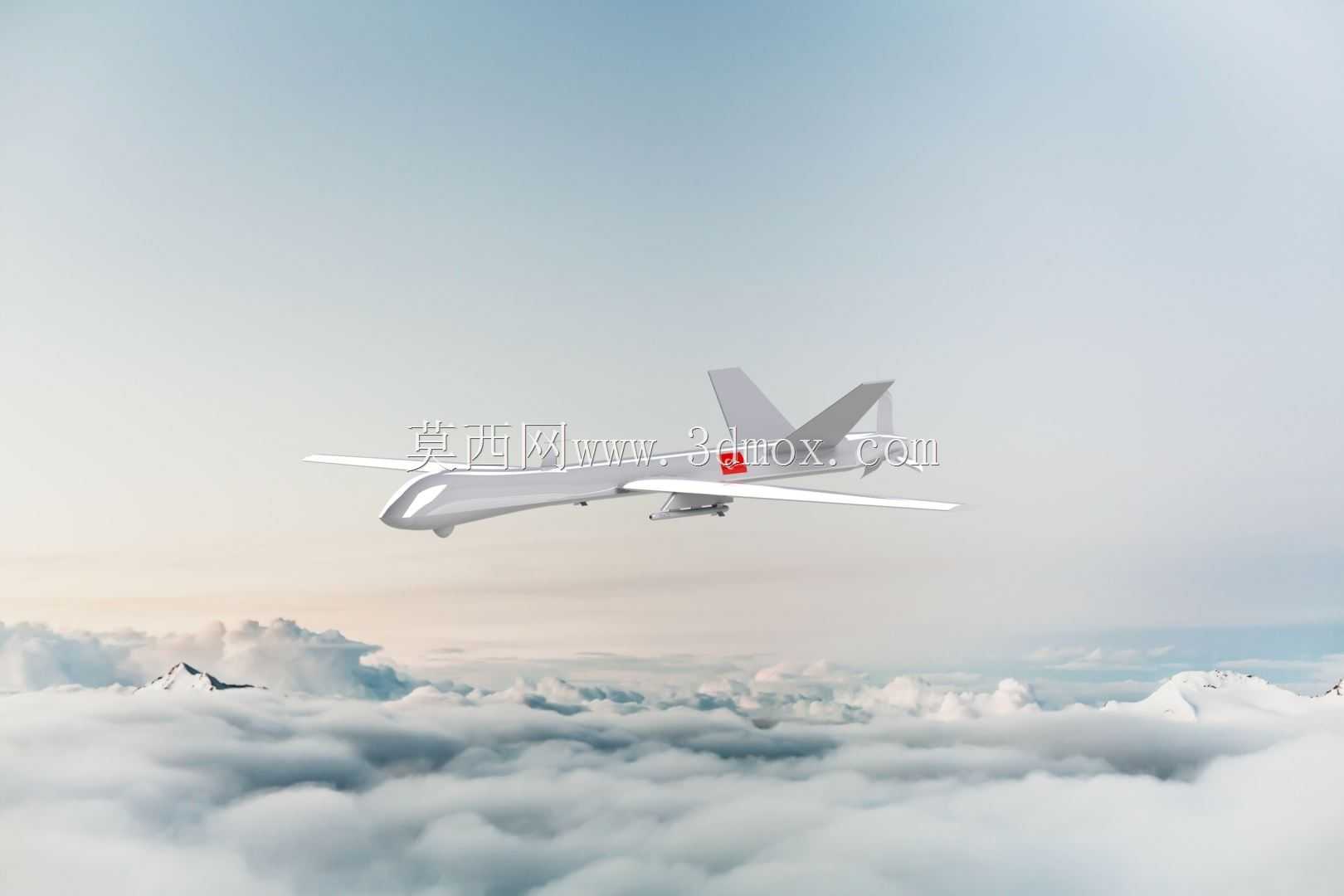

　　这套长航时察打一体无人战机的三维外形结构，围绕中空长航时无人作战平台的实际任务需求搭建，整机机身长度控制在11米量级，机翼全展跨度达到20米，整体气动布局采用大展弦比平直下单翼、后置涡桨动力、V型尾翼的成熟构型，适配长时间巡航、广域侦察监视与定点精确打击的典型任务场景。从结构设计的落地逻辑来看，整机的尺寸边界首先服务于巡航升阻比的提升：20米跨度的大展弦比机翼，翼型选用低速高升阻比层流翼段，机翼相对厚度沿展向逐步收窄，翼尖做切尖修形，既可以降低诱导阻力，延长留空作业时长，也能控制机翼根部的弯矩载荷，给机翼内部的燃油储舱、航电布线、襟副翼作动机构留出充足的安装空间。机身采用流线型纺锤体截面，机头位置预留光电观瞄吊舱的安装凸台，

　　机身中段设置任务载荷舱与机翼对接的主承力框，机腹位置预留武器挂点的安装接口，可挂载小型精确制导弹药，尾部的动力舱段适配螺旋桨推进系统的安装边界，V型尾翼兼顾航向与俯仰操纵效能，同时减少尾翼对后方推进气流的干扰，也能降低整机的侧向雷达反射特征。在实际任务场景中，这类无人平台不需要预留载人座舱的空间与生命保障系统，整个机身内部的容积可以全部分配给燃油储箱、飞控计算机、导航通信模块、侦察载荷与任务管理设备，结构布局的紧凑度远高于同量级有人驾驶飞机。建模过程中，机身曲面采用连续G2顺滑过渡，从机头雷达罩位置沿纵轴向后平滑收窄至尾喷口对接段，没有突兀的截面突变，既保证气动表面的流场顺滑，也为后续结构分块、蒙皮拆分提供准确的外形基准。

　　机翼与机身的对接位置设置在机身中部下方，下单翼布局可以让机翼挂点距离地面高度更低，地面整备时挂载弹药、检修航电的操作空间更充足，外翼段预留折叠接口的设计余量，也能适配狭窄机库、舰载转运或者公路运输时的尺寸限制。尾翼的两个V型安定面从尾段机身斜向伸出，操纵舵面的偏转行程边界在模型中做了完整预留，不会和机身尾部、螺旋桨旋转包络发生运动干涉。整机的起落架采用前三点式布局，前起落架布置在机头下方舱段，主起落架支柱对接在机翼根部的承力结构上，起飞后主起落架可以完全收纳进机身侧面与机翼根部的舱段内，巡航阶段关闭舱门保持整机气动外形的完整，减少附加阻力。从工程应用的角度，这套完整的外形数模可以直接用于气动仿真的前处理：

　　导入流体仿真软件后可以快速划分流场网格，计算不同巡航速度、不同迎角下的升阻特性、舵面操纵效率，也能基于外形面做结构分区，拆分蒙皮、翼梁、肋板、承力框的内部结构，推进后续的详细结构设计。对于航空装备研发、无人系统集成的工程团队来说，该数模完整还原了长航时察打无人机的总体布局比例、各部件相对位置与安装边界，既可以作为无人飞行器总体方案论证的参考基准，也能用于航空科普展示、作战仿真场景搭建、无人机气动布局教学演示，模型中各部件的装配关系完全按照实际飞行器的装机逻辑搭建，机翼、尾翼、机身、动力舱、挂点、起落架的相对位置没有出现装配干涉，外形尺寸的比例经过反复校核，11米机身长度与20米翼展的匹配关系符合这类中空长航时无人机的总体设计规律，能够为相关从业者提供直观、准确的构型参考。
