方程式赛车RP19前翼子板空气动力学套件

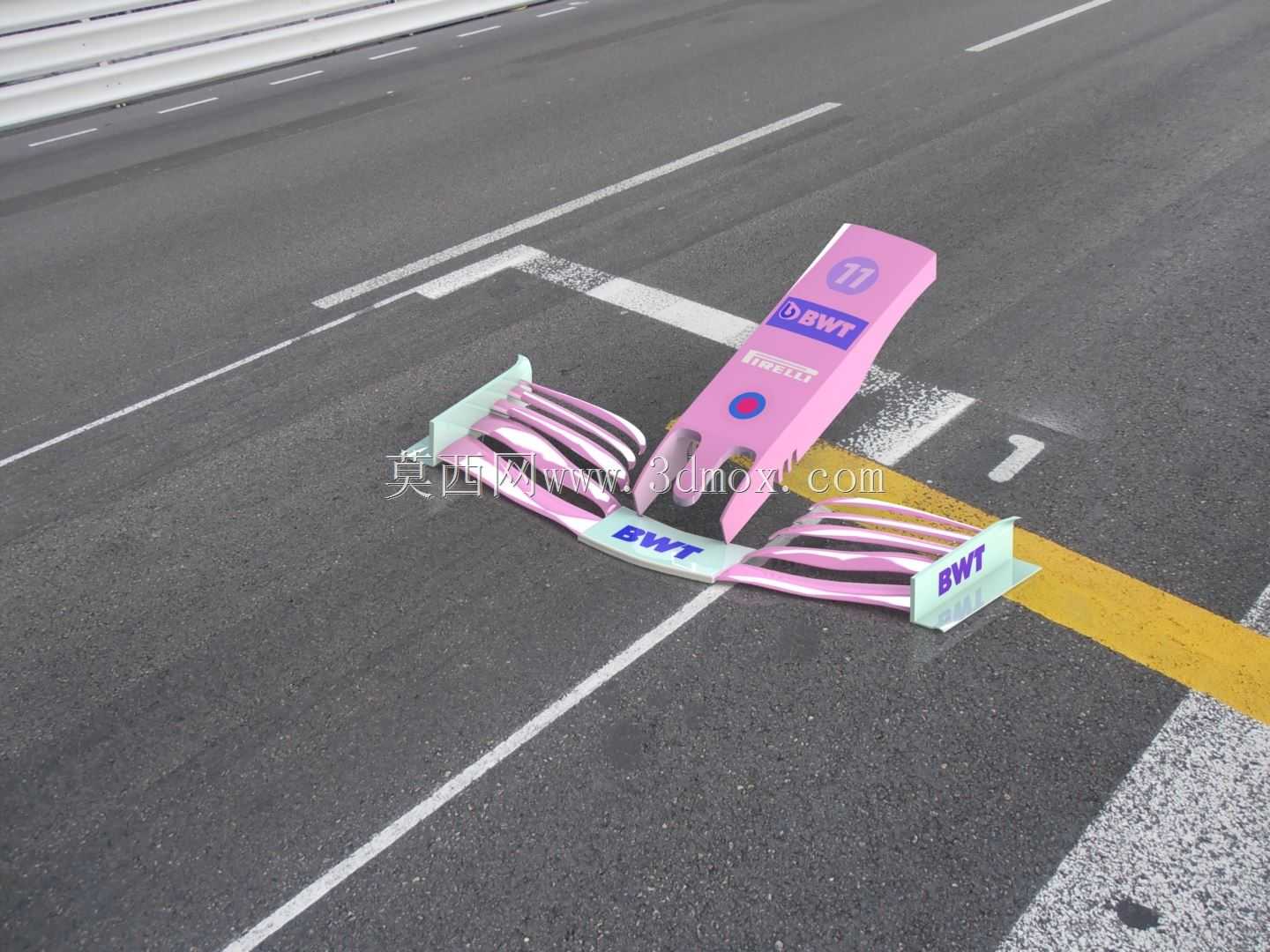

　　这套前翼子板总成是方程式赛车最前端的空气动力学承载部件，整体翼展控制在185mm的缩比验证尺寸内，对应实车安装边界为车头最前端碰撞结构之后、前轮轮距内侧的狭长区域。从工程落地角度看，前翼并非孤立的装饰件，它承担着整车气流管理的第一道任务：迎面来流首先撞击主翼面，经多层翼片分流后，一部分气流被导向车身底部扩散区，为整车提供前轴下压力；另一部分气流则被端板和外侧导流片向外排挤，刻意绕开前轮湍流区，减少轮胎旋转带来的乱流干扰。

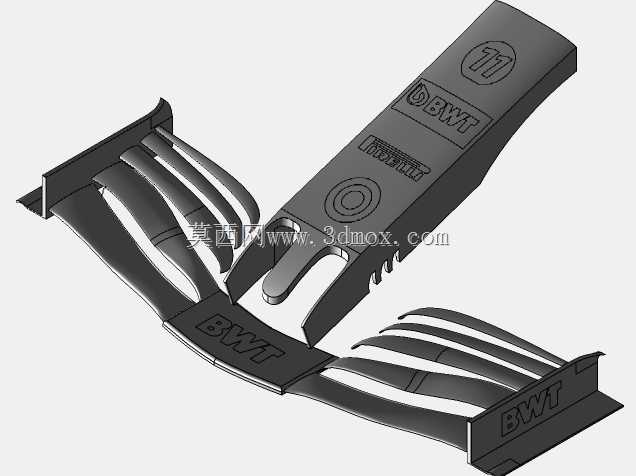

　　建模时最先确定的是安装基准。前翼主梁通过中央鼻锥接口与车头单体壳相连，两侧翼片沿横向对称展开，端板立于翼片两端形成竖直挡流面。实际赛车上，这个接口要承受高速下巨大的气动载荷与路面振动，因此中央连接区做了加厚处理，并预留了与鼻锥匹配的卡接型面。翼片采用多层叠置布局，上层主翼负责大攻角下压，下层辅助翼片梳理底流，各层之间保持精确的间隙，避免气流在翼缝间失速。

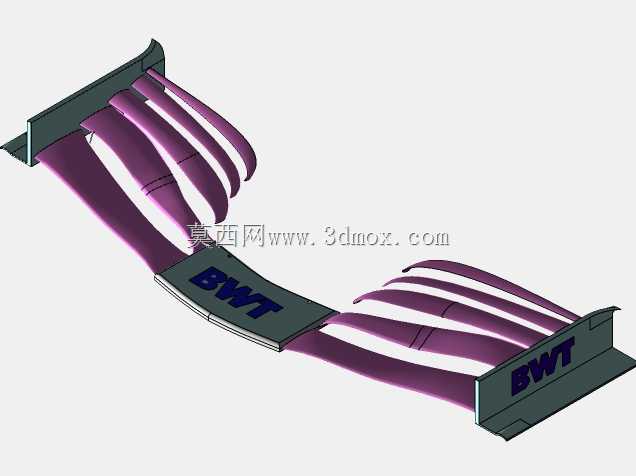

　　设计思路上，由于没有现成蓝图可依，整个型面是参照真实赛车照片反复比对反推出来的。主翼采用典型的负攻角剖面，上表面平缓、下表面内凹，使气流流经下方时加速形成低压区。翼面并非简单平板，而是沿展向带有扭转，靠近中央处攻角较大以集中产生下压力，靠近端板处逐渐放平，配合端板把外洗气流引导至轮胎外侧。端板上的开槽与锯齿边缘也是功能化处理，用于削弱翼尖涡强度、降低诱导阻力。

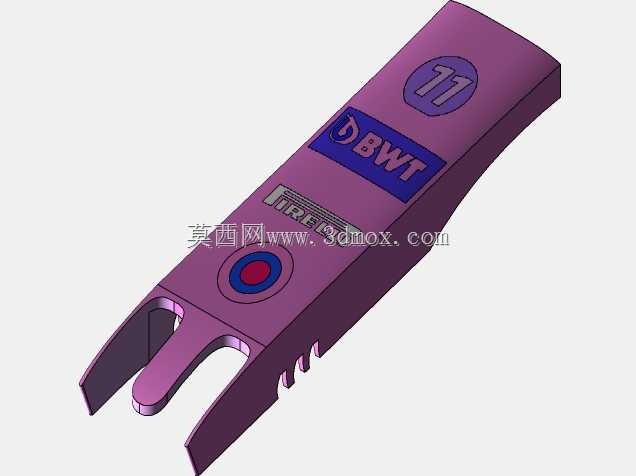

　　从应用场景看，这类前翼套件多用于赛道竞速车辆的气动开发与风洞验证。缩比模型阶段的核心价值在于快速验证翼片攻角、层间距、端板高度等参数对下压力与阻力平衡的影响。工程师可以在三维环境中调整主翼弯度，观察气流分离点的变化；也可以改动端板外翻角度，评估其对前轮尾流的遮蔽效果。中央鼻锥段的粉色主体集成了BWT标识安装位，两侧端板与翼片上的标识区域在实车上为赞助商标识贴合面，建模时保留了平整的贴花基准。

　　结构细节上，前翼底部设有支撑脚与导流滑板，既在低速或颠簸时提供轻微触地防护，又能引导底部气流加速。翼片与端板之间通过小立柱连接，立柱位置避开主要气流通道，尽量减少阻挡。整体型面追求连续光顺，曲率变化平缓，这对后续CFD网格划分和实际碳纤维铺层成型都至关重要——任何突兀的折角都可能成为气流分离的起始点。

　　在装配边界方面，前翼最低点需满足赛事离地间隙规则，两端不得超出前轮最外侧宽度，中央接口高度要与鼻锥下缘对齐。185mm的翼展对应缩比验证件，若放大至实车，所有翼型比例、端板相对高度、翼缝间距都需按相似准则同步缩放，并重新核算气动载荷下的挠度。材料层面实车多采用碳纤维复合材料夹层结构，以在极轻质量下保证翼面刚度，防止高速下翼面颤振导致气动特性漂移。

　　对于结构设计从业者而言，这套模型的参考意义在于它完整呈现了一个功能优先的气动件如何从照片反推到可装配型面：对称基准的建立、多层翼片的空间排布、端板与导流片的协同、安装接口的载荷传递，每一处几何都对应明确的气流目标，而非单纯追求外观。
