工业捆扎带式包装紧固执行机构

　　这套带式捆扎执行机构主要面向纸箱、周转箱、成组物料的外包装紧固工位，常见于包装流水线末端、仓储打包段以及小件集合包装环节。机构的核心任务是完成带状捆扎材料的引出、张紧、接合与切断，使捆扎带紧贴包装物表面，形成稳定约束，避免物料在搬运、码垛和运输过程中松散、错位或外箱张开。

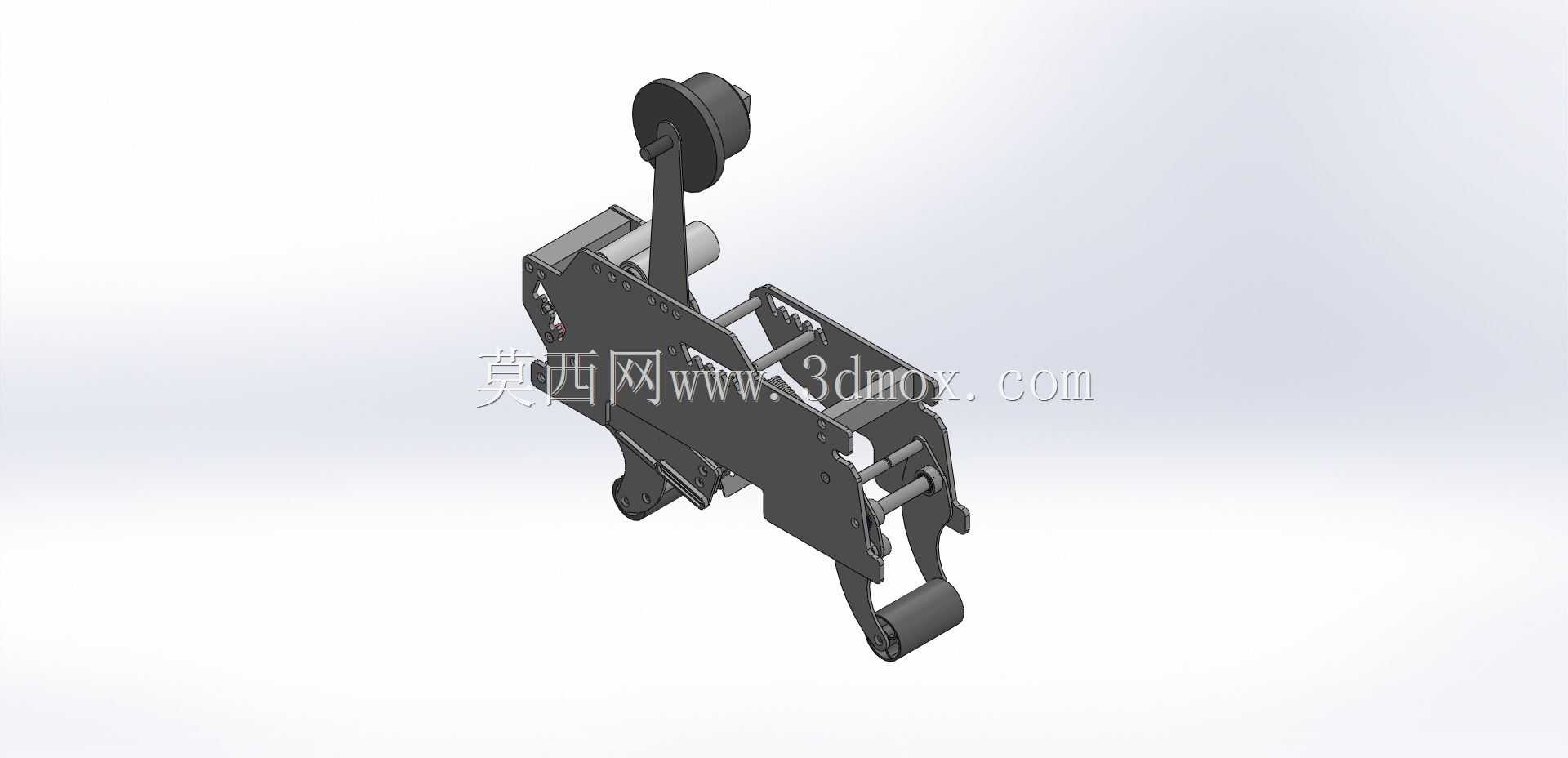

　　从现场布置看，该机构更接近打包设备中的核心执行模组，而不是独立整机。上部设置带盘安装位，带盘通过悬臂和轴向限位结构固定，能够在拉带过程中随阻力转动，为捆扎动作连续供带。带盘位置高于主体框架，有利于带状材料依靠自重和导向路径平顺进入张紧区，同时减少带卷与机架之间的干涉。带盘轴端采用压紧限位方式，更换带卷时不需要拆解大量零件，适合包装工位频繁换料的使用特点。

　　主体框架采用折弯板与侧板组合形式，多块金属侧板通过销轴、螺钉和定位面连接，形成紧凑的承力骨架。张紧、送带、切带和接合所需的运动件都布置在框架内部或侧板之间，外露部分尽量保留操作和维护空间。这样的结构设计一方面可以提高机构在高频捆扎动作下的刚性，另一方面也能让拉力传递路径更短。捆扎带在张紧时会对导带槽、压带部件和机架产生反向载荷，若框架刚度不足，容易出现带道偏移、张紧力波动或切带位置不稳定等问题，因此侧板之间的支撑间距、销轴配合和安装面平行度都需要在建模时重点控制。

　　机构前端设有与包装物接触和导向的工作区，带道围绕该区域形成穿带和回带路径。实际工作时，捆扎带先沿导带结构送出，绕经包装物外侧后回到接合位置；随后张紧组件动作，将松弛带段收紧，使带子与箱体外轮廓贴合。对于纸箱类包装物，张紧力不能只按最大值设计，还要考虑瓦楞纸箱受压后的变形量。张紧力过小，捆扎带无法有效约束箱体；张紧力过大，则可能压塌箱角或使箱面产生明显凹陷。因此该类机构在结构上通常需要预留张紧元件调节空间，以便根据包装物尺寸、带材宽度和箱体强度调整工作状态。

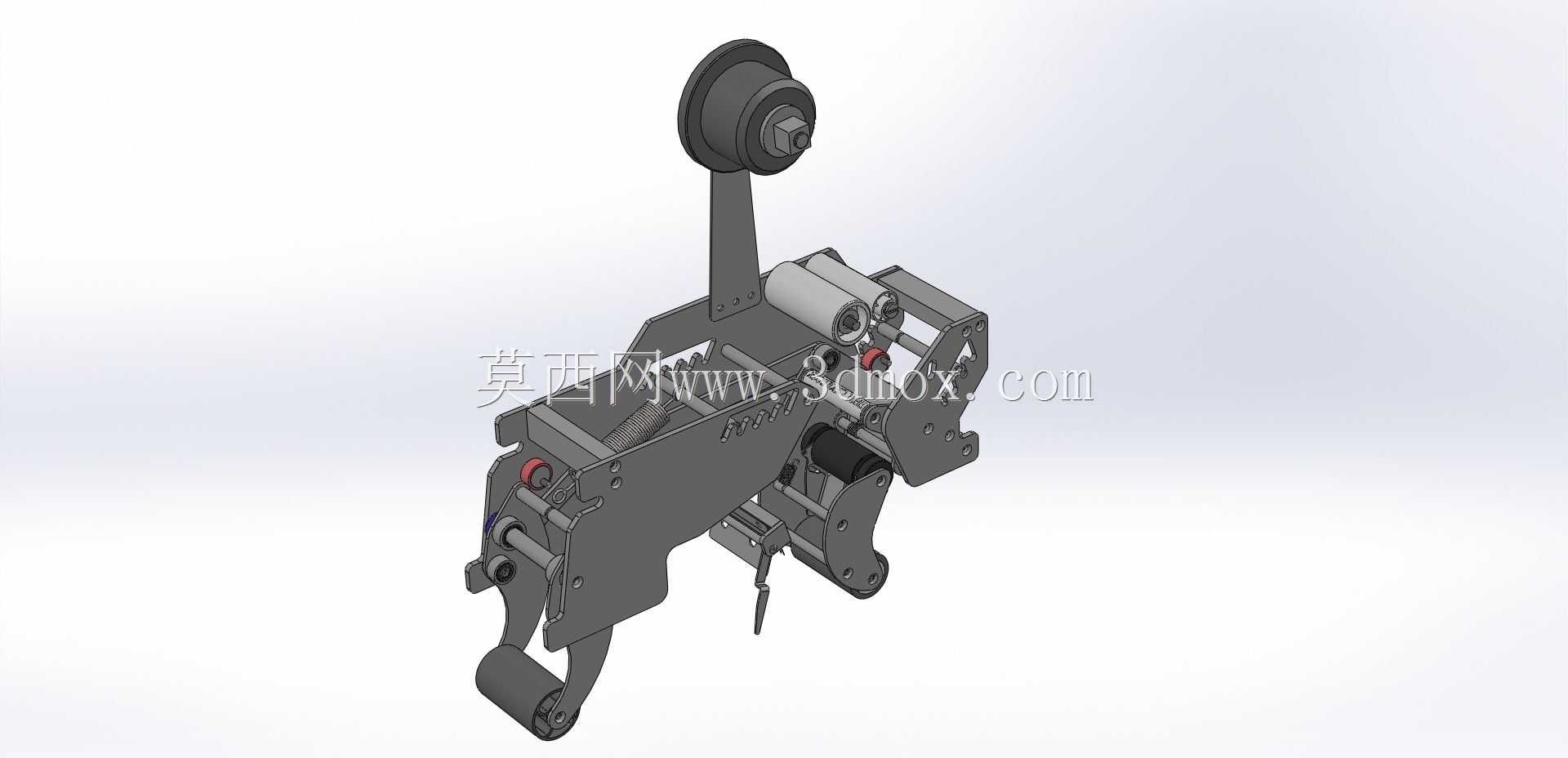

　　下部和侧部可以看到多组连杆、摇臂、弹性件和凸轮式执行件，这些零件共同构成动作转换链路。打包动作并非单一直线运动，而是送带、压带、张紧、摩擦或扣件接合、切断、退刀等多个动作按顺序配合。连杆布局需要避免运动死点，同时保证末端执行件在接合瞬间具有足够压紧力。模型中多处销轴平行布置，说明设计时将主要旋转轴线统一到少数几个方向，便于加工孔系、控制装配同轴度，也有利于后期维护时快速判断磨损位置。

　　外形上，机构整体呈立式窄长结构，上部带盘向外伸出，中部为主要传动和控制区域，下部为执行端和安装连接区。该布置适合安装在打包机台面、输送线侧架或专用支架上。安装边界需要重点考虑三个方向：上方要预留带卷直径和换带空间，前方要保留包装物进入及带道环绕空间，侧方则要保证手柄、调节件和维护工具能够操作。若将该模组嵌入自动线，还需核对带盘旋转外径与防护门、线体护栏之间的距离，防止带卷高速释放时与周边固定件摩擦。

　　导带通道的几何连续性对稳定运行影响很大。带材从卷盘引出后，经过转向、限位和进入工作区，任何尖角、突变间隙或错位台阶都可能造成翻带、卡带。建模时应保证导带板之间的宽度略大于捆扎带宽度，并在入口处设置导向倒角；压带块与带道底面之间需保持平行，使带子在张紧时受力均匀。切断元件附近则要控制刀具与接合部件的相对位置，既要保证断带干脆，又不能让刀具在非动作阶段划伤带面。

　　该机构还体现出明显的模块化思路：带盘承载、张紧传动、末端执行和机架安装可以分区检查。对于设备选型人员而言，评估这类模组时不能只看外观，应结合包装物最大尺寸、捆扎带宽度、单次捆扎循环节拍、张紧力范围以及安装台架强度综合判断。三维结构中各铰接点、弹簧复位件和可调限位块，都是现场调试中经常涉及的位置；在设计阶段预留调节余量，比后期靠强制装配补偿更可靠。整体来看，该模型适合用于包装机械原理验证、捆扎机头结构拆解、自动打包线布局校核以及执行机构运动干涉检查。
