全自动平面口罩耳带熔接掩膜生产线

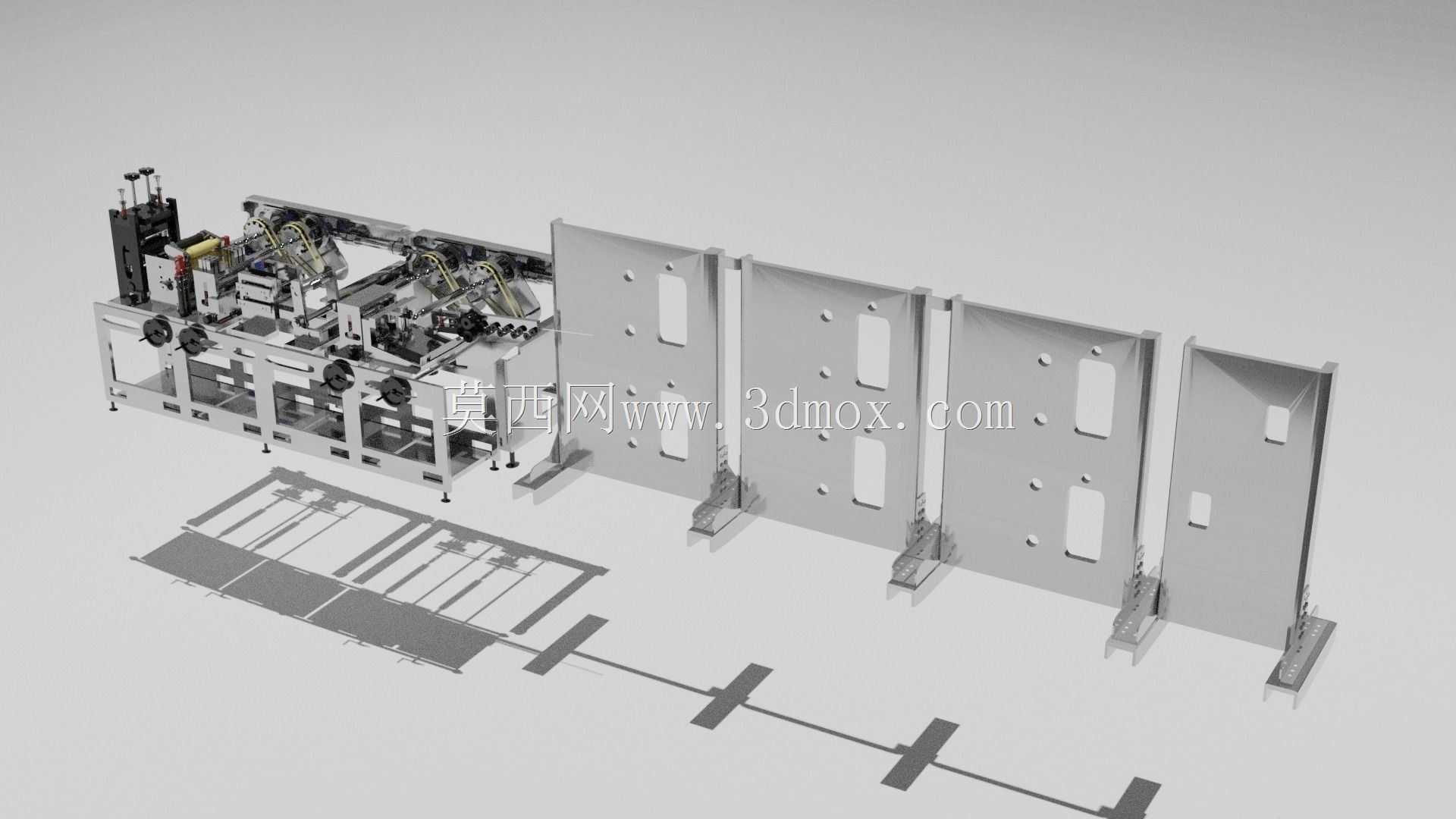

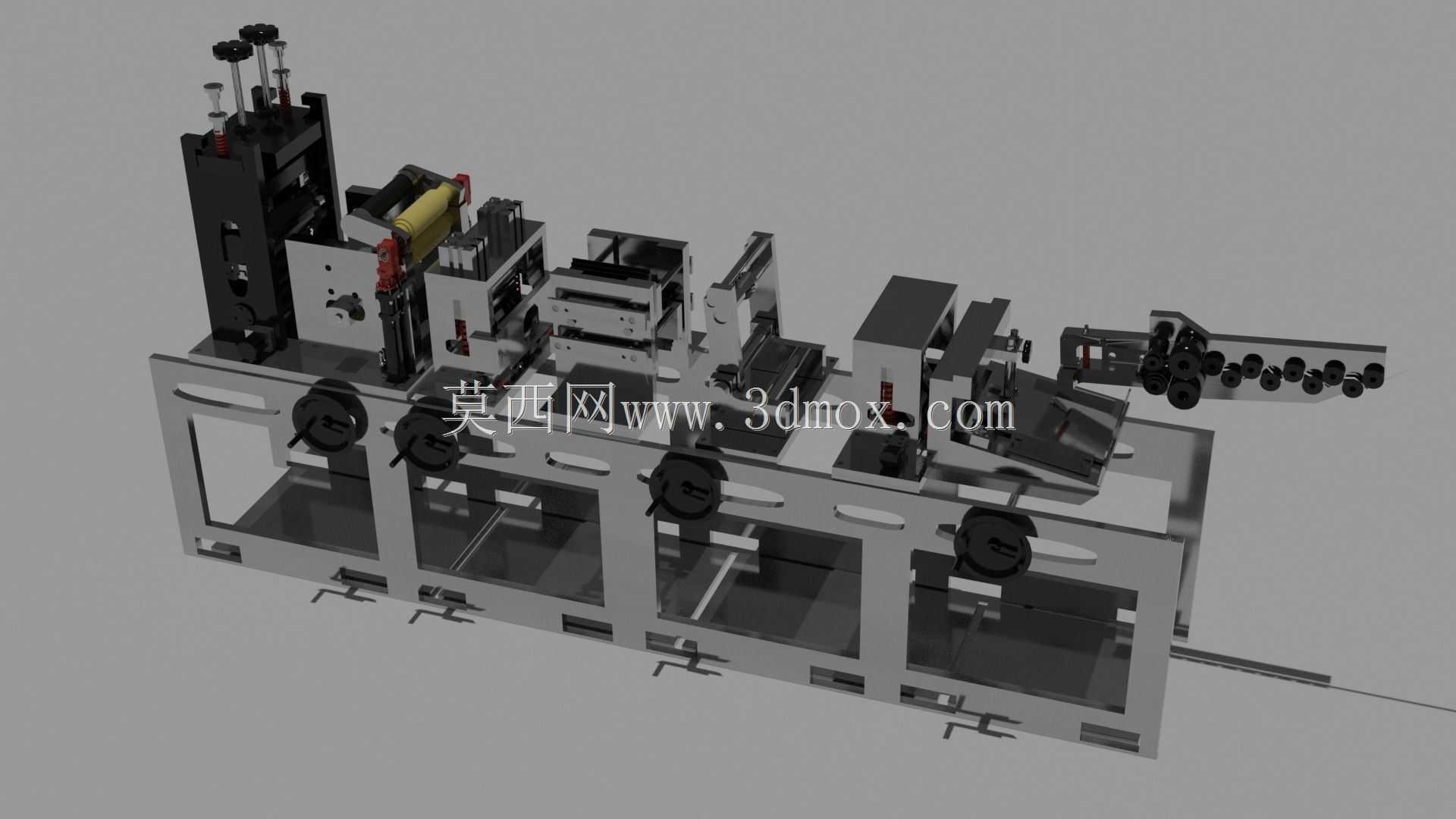

　　这条产线的三维结构围绕平面口罩从卷材上料、本体成型到耳带熔接的连续工序展开，整体采用长条形卧式机架布局，机架主体由方管焊接框架加封板构成，底部预留调平地脚安装位，侧面开设多扇检修门，方便运维人员进入机架内部调整传动带、张紧轮与气路管线。整机进料端布置多组料卷放料架，可同时挂载无纺布、熔喷布等多层卷材，料轴带阻尼张紧结构，避免高速走料时卷材松垮跑偏；走料路径上依次设置电晕处理工位、折痕成型机构、滚花输送辊与鼻线植入组件，电晕工位用于改善面料表面附着特性，保证后续压合与焊接环节结合稳定，折痕机构将片材压出口罩佩戴所需的三道折叠纹路，鼻线则通过导槽自动送入并被封边辊包覆在片材上端。

　　产线中段为口罩本体封切与输送单元，多组同步带轮、压辊由传动轴串联，配合凸轮分割器实现间歇送料，热压辊将多层面料边缘封合，随后裁切刀把连续片材分切成独立口罩本体，裁切后的半成品由拨料机构转移至耳带焊接工位。耳带焊接区域对称布置两组超声熔接组件，焊头、升降气缸与耳带送料导向架分列输送通道两侧，弹性耳带经送线轮牵引、定长裁切后被推送至口罩本体边角位置，焊头下压完成热熔固定，整个动作节拍和主线体输送速度通过机械传动相位对齐，不需要额外复杂对位即可保证耳带焊接位置一致。出料端设置成品出料输送带，焊接完成的口罩沿皮带向外输出，可直接对接收集盒或者后续包装工位。

　　从安装边界来看，整机长度方向沿卷材进料到成品出料轴线延伸，宽度方向外凸部件主要为两侧的电晕处理箱、超声发生器机柜与耳带料架，高度方向最高点为顶部的调压阀组与料卷支撑立柱，车间布置时需要在操作侧预留不小于一米的换料、检修空间，机架底部地脚需要匹配水平地面固定，避免高速间歇运动时出现晃动。气路方面整机配置多组调压表与电磁阀，分别控制焊头升降、料带压合与拨料动作，走线沿机架内腔规整布置，三维结构里各护罩、安装板和连接支架都保留了真实装配关系，结构工程师可以直接参考其工位排布逻辑，用来梳理同类卫生用品自动化产线的工序分区、干涉校验思路，也能据此评估各执行机构的运动行程、机架承重以及外围配套空间是否满足现场落地要求。
