工业金属钢屑粉碎处理机组

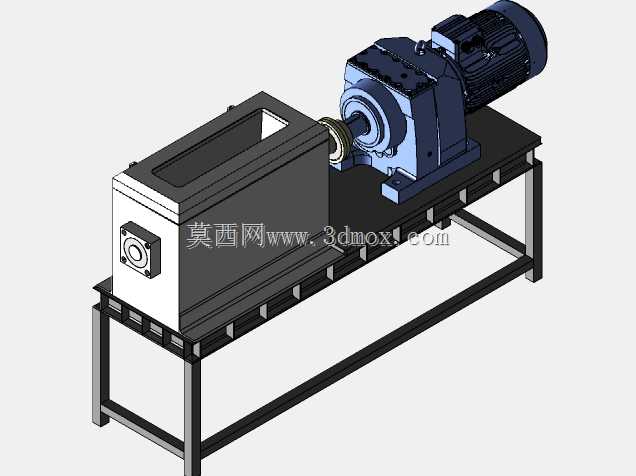

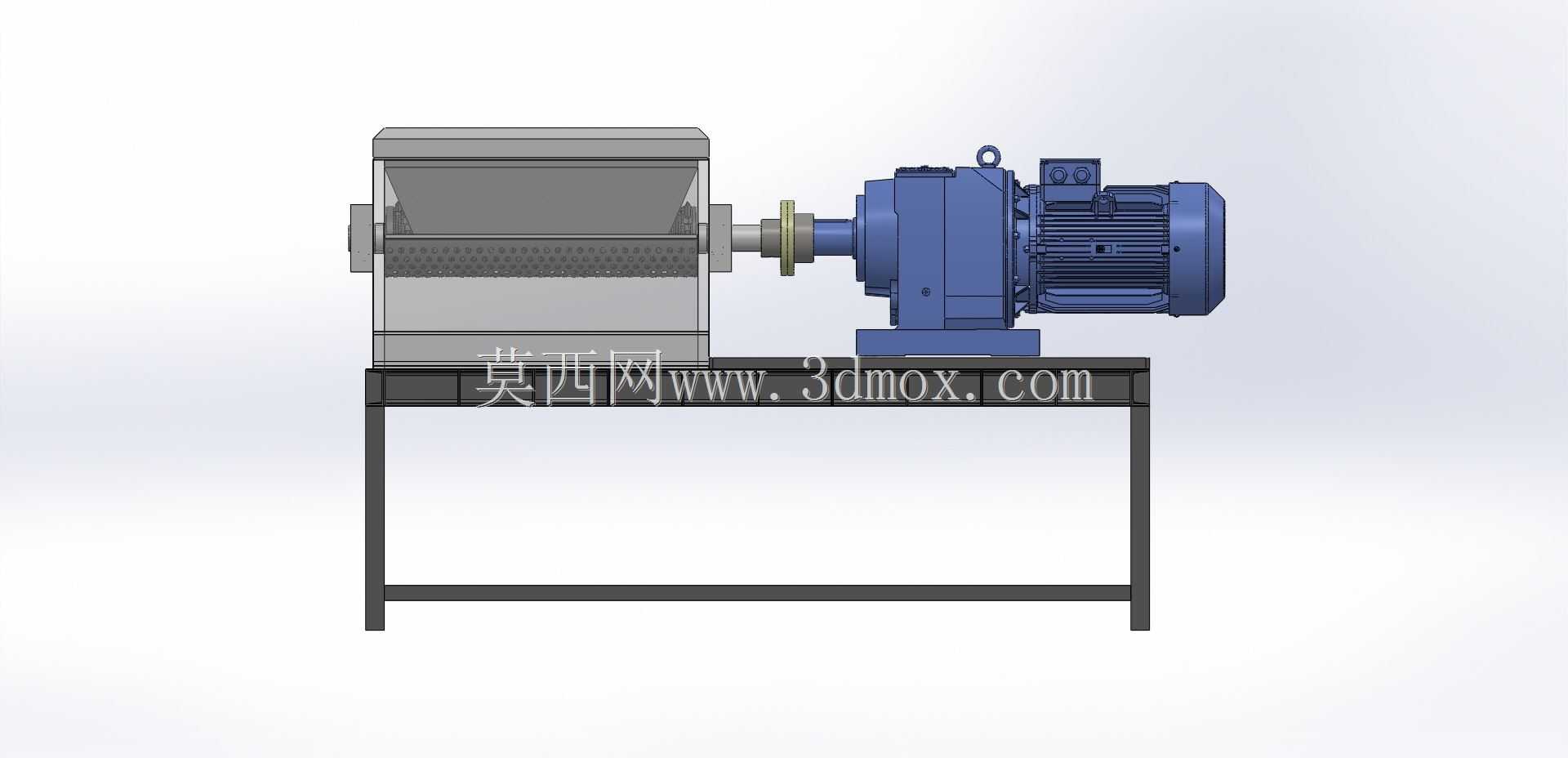

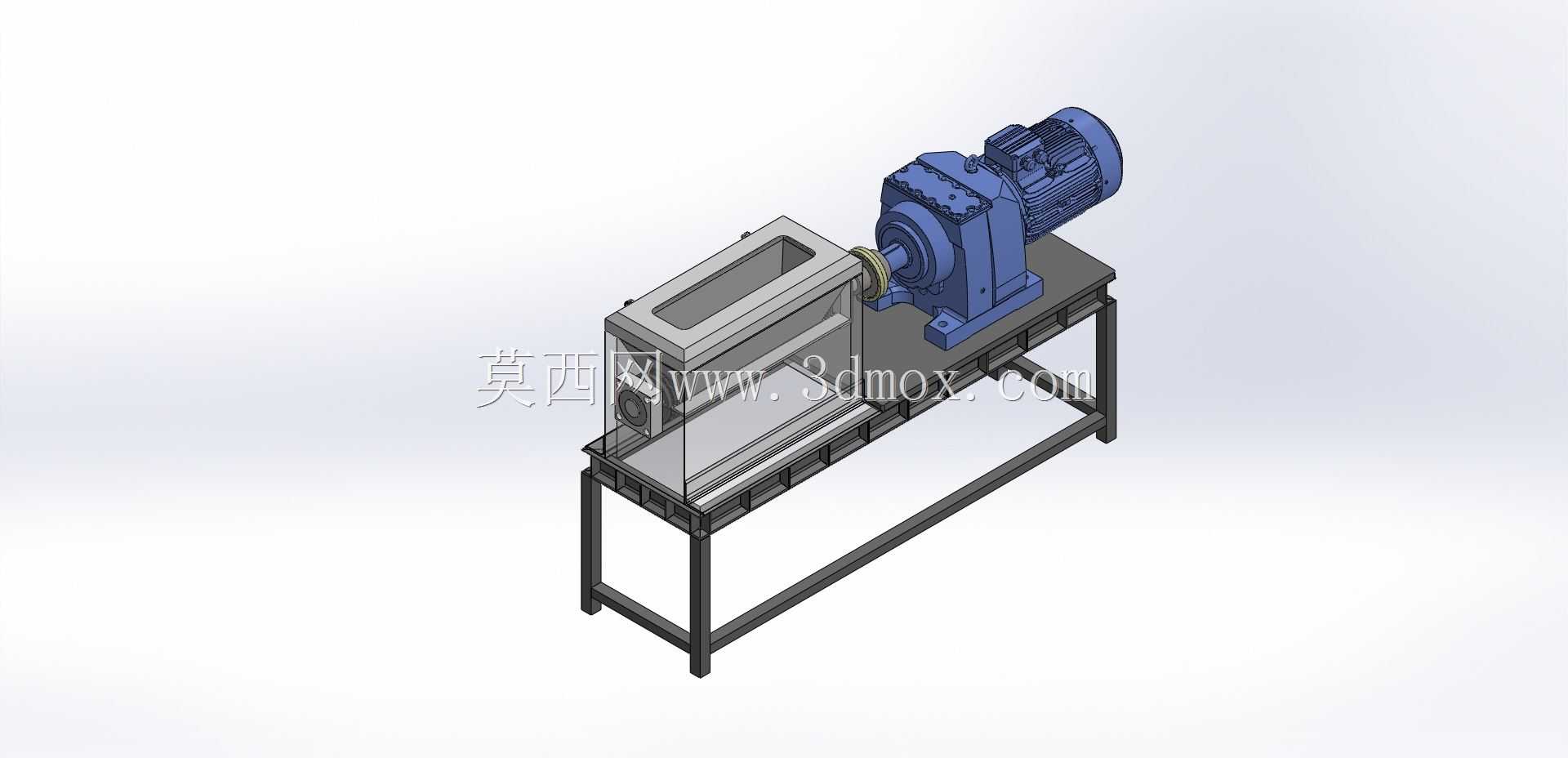

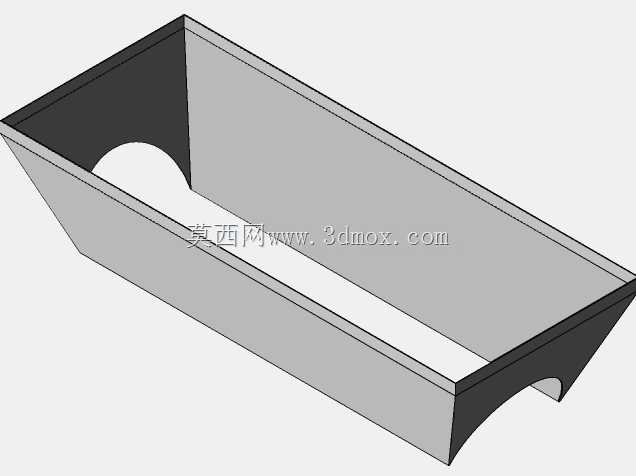

　　在金属加工车间的切屑集中处理工段，这类钢粉碎设备承担着将车削、铣削、钻削产生的长条状钢屑、卷屑破碎为短段颗粒的核心任务。现场工况中，机加工产出的钢屑往往呈连续螺旋带状，直接堆放会占据大量料箱容积，转运过程中还容易划伤操作人员、缠绕输送设备，经过该机组破碎后，切屑长度被控制在均匀小段，不仅料箱装载量可提升数倍，后续压块、离心脱油、回炉熔炼的工序效率也能得到明显改善。设备整体采用卧式布置，破碎腔主体架设在型钢焊接机架上方，驱动端配置大扭矩减速电机直连破碎转子，省去了中间链传动或皮带传动的冗余环节，传动损耗更低，过载抗冲击能力更强。从结构布局来看，破碎腔上方开设敞口式进料槽，槽体采用加厚钢板折弯焊接成型，

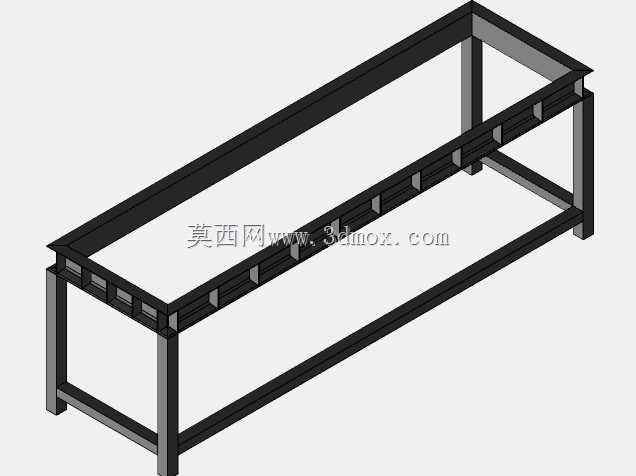

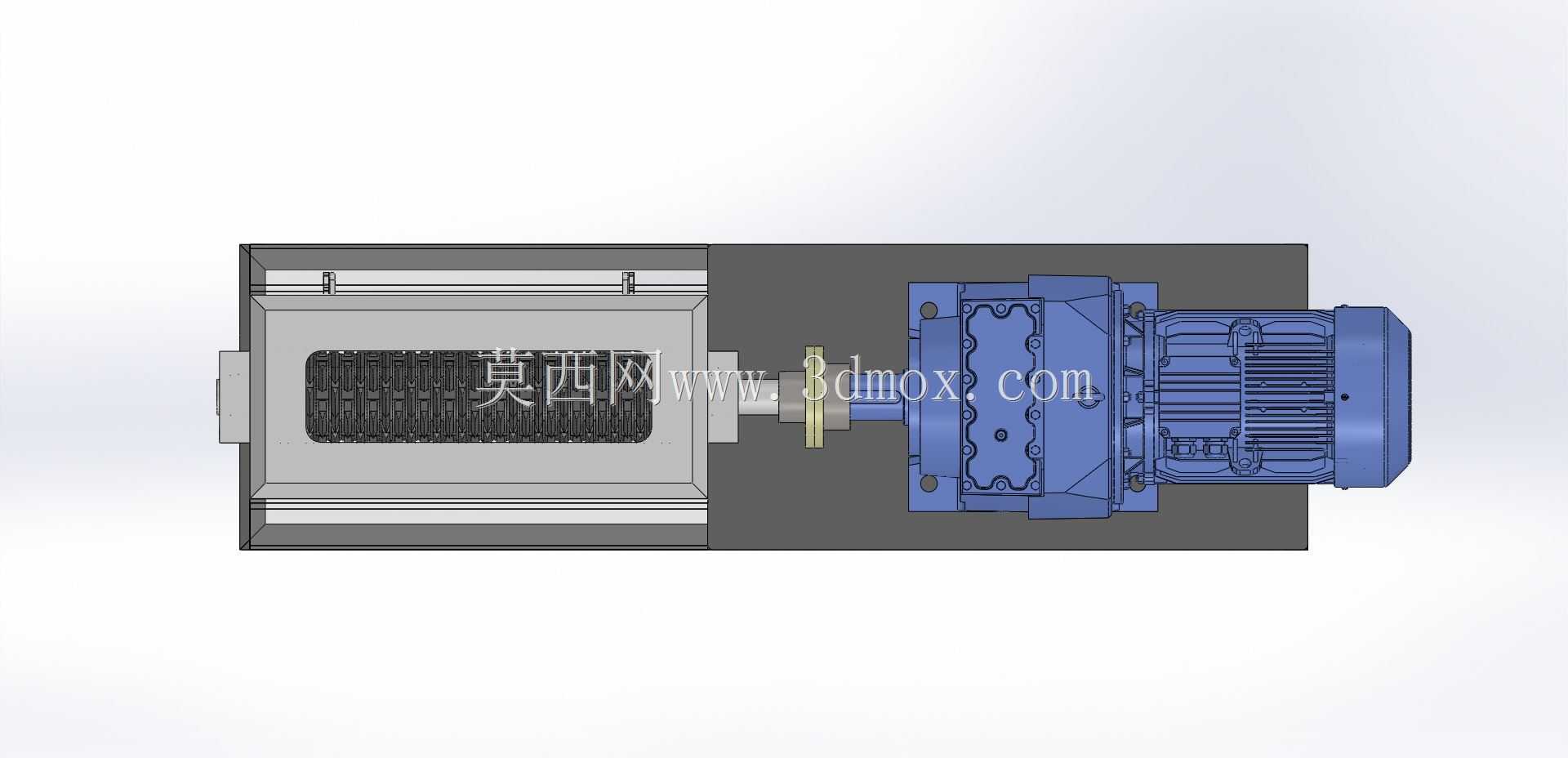

　　进料口宽度适配人工倒料或配套刮板输送机上料两种工况，槽体内侧预留有耐磨衬板安装位，长期使用后可单独更换衬板，避免主机腔壁被钢屑磨穿。破碎腔内部的刀轴组件采用合金钢刀座与可更换刀片组合设计，刀片通过沉头螺栓固定在刀轴刀座上，动刀与定刀之间的间隙可通过调整垫片控制，针对不同厚度、不同韧性的钢屑，可将间隙调整至合适范围，保证剪切破碎效果的同时避免刀片异常磨损。驱动侧选用的一体式减速电机将减速箱与电机集成，输出轴通过联轴器与破碎刀轴刚性连接，减速箱体侧面设置检修盖板，日常检查齿轮润滑状态、更换润滑脂时无需拆解整个驱动单元。机架部分采用矩形钢管拼焊为框架结构，四条支腿底部预留地脚安装孔，现场就位后可通过膨胀螺栓固定在混凝土地面上，

　　抵消破碎作业时的交变冲击载荷，避免设备运行过程中出现移位、晃动；机架台面与破碎腔、减速电机之间设置减震垫，既能够阻隔部分振动向地面传递，也能降低钢结构共振产生的噪音。设备的安装边界在布局阶段需要重点考量：整机长度方向需预留电机侧检修空间，至少留出单人拆解联轴器、维护减速箱的操作距离；进料口上方需匹配上料设备的出料高度，若采用人工上料，进料槽上沿高度适配操作人员手动倾倒料斗的作业姿态；出料端位于破碎腔下方，可直接对接标准料车或切屑输送机构，破碎后的短屑依靠重力下落排出，无需额外配置出料绞龙，结构更简洁，故障点更少。从功能特性上，该设备针对金属切屑的高硬度、高韧性特点做了针对性强化：刀轴采用大直径实心轴加工，

　　承受钢屑剪切时的径向冲击载荷不易发生挠曲变形；破碎腔壳体厚度远高于普通非金属破碎设备，防止长条钢屑在挤压过程中撑裂腔壁；电气控制端可配套过载反转保护，当进料量过大、刀轴被钢屑卡死时，电机自动反转将卡滞切屑退出后再重新正转，减少人工掏料的频次。在三维建模过程中，整套设备的装配关系完全按照实际焊接、装配逻辑搭建：型钢机架的横梁与支腿之间的焊接坡口、破碎腔衬板的安装孔位、减速电机与台板的定位止口、联轴器的同轴度配合关系都做了完整还原，设计人员可以直接在模型基础上校验现场安装空间、对接配套上料出料设备，也可以针对不同处理量需求调整刀轴长度、进料槽宽度，衍生出不同规格的切屑破碎机型。这类设备广泛应用于机械加工厂、汽车零部件制造车间、金属回收处理站点，既可以作为单机独立完成切屑破碎作业，也可以接入整套切屑处理流水线，实现切屑收集、破碎、脱油、压块的全流程自动化处理。
