双轴塑料粉碎切碎设备结构设计

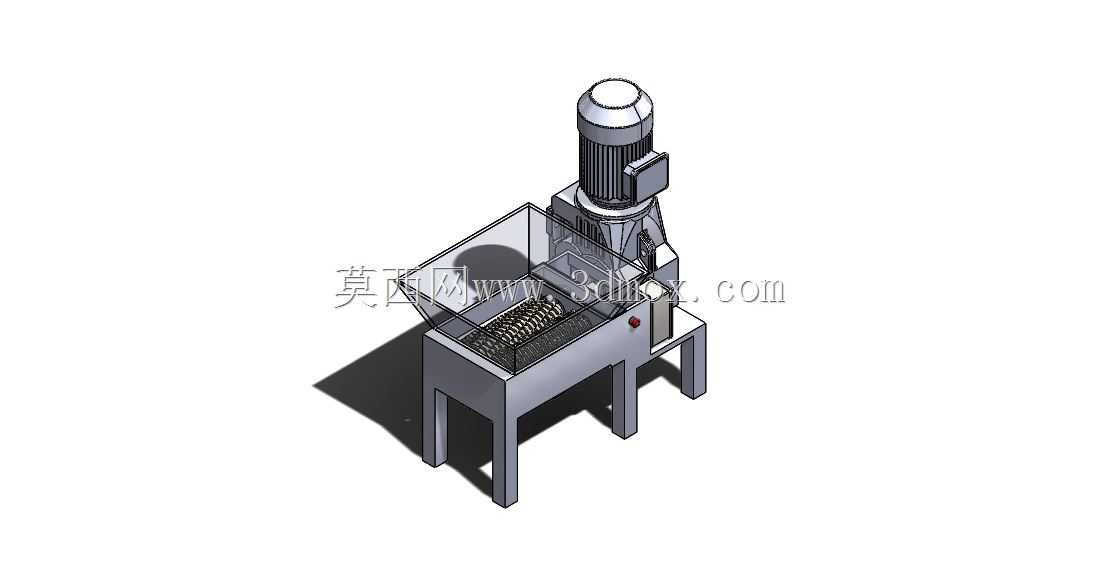

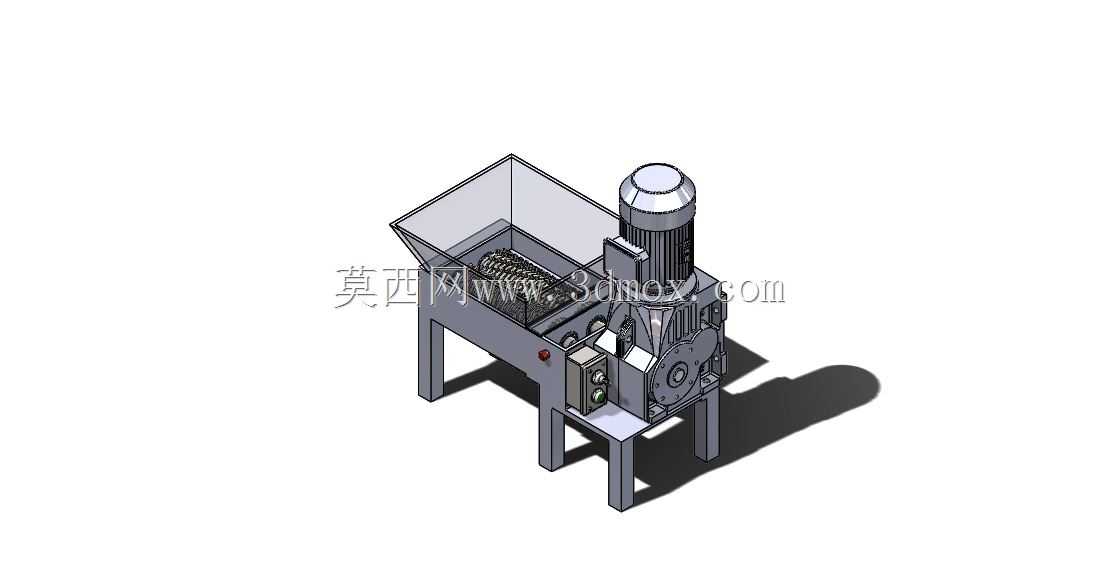

　　这套塑料粉碎设备的三维结构，围绕废旧聚合物材料的粗碎与预破碎工况展开，整机采用立式驱动+卧式破碎腔的布局，适配注塑车间边角料回收、废塑料打包预处理、橡塑制品破碎减容这类常见生产场景。从现场安装边界来看，整机底部采用四条方管支腿落地支撑，支腿下端预留地脚安装孔位，作业时可直接通过膨胀螺栓固定在混凝土地坪上，不需要额外搭建混凝土基座；破碎腔主体的长宽尺寸控制在小型回收设备的常规区间，上方敞口式进料斗向侧向延伸，投料侧预留足够的人工或输送带送料空间，驱动电机竖直布置在破碎腔尾端上方，整机最高点为电机顶端，车间安装时需要预留顶部检修起吊空间，侧面电机接线盒位置预留走线与检修操作距离，避免设备贴墙布置后无法开展日常维护。

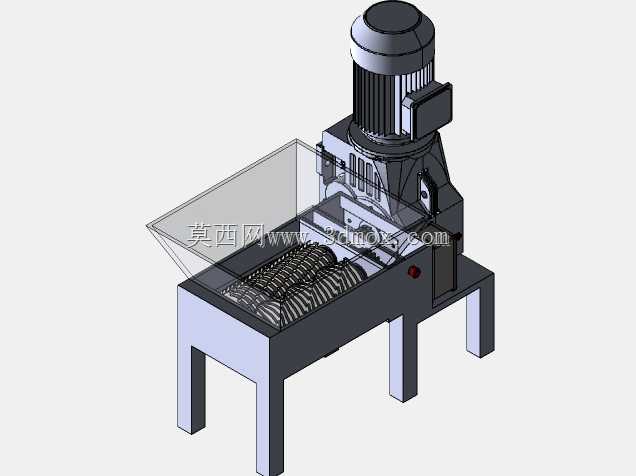

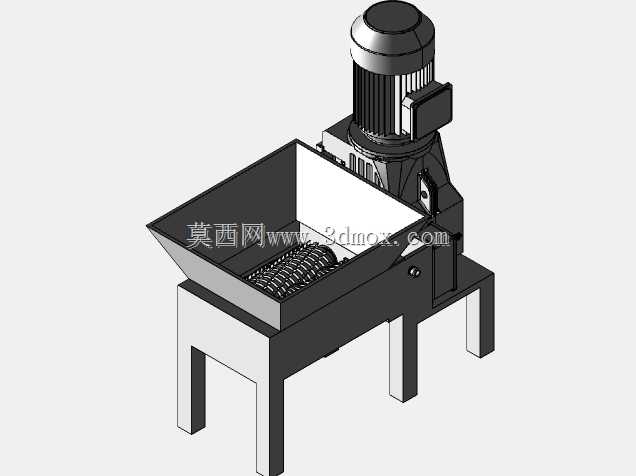

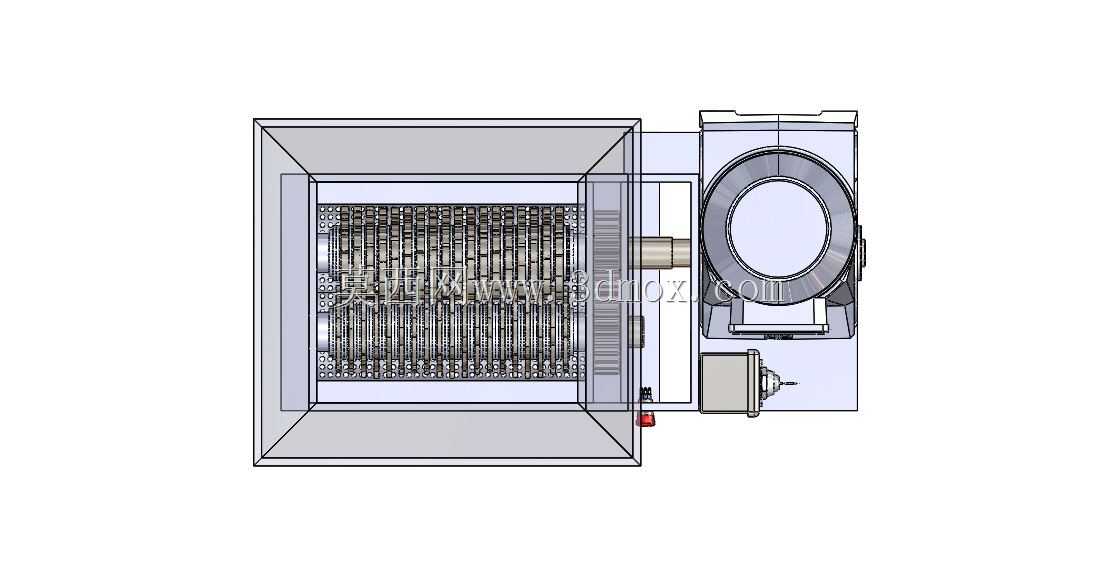

　　设备核心破碎单元采用平行双轴剪切结构，两根破碎轴平行布置在腔体内，轴上交错排布剪切刀盘，动刀之间、动刀与腔体内壁定刀之间保留均匀的剪切间隙，投入的塑料块、注塑浇口料、废弃聚合物壳体进入腔体后，会被低速大扭矩的刀盘咬合、剪切、撕扯，把大块物料破碎成尺寸均匀的小碎料，区别于高速锤式粉碎机的冲击粉碎，这种双轴剪切结构工作转速低、噪音小，对韧性强的热塑性塑料适配性更好，不容易出现物料缠轴、高速摩擦过热导致塑料熔融粘刀的问题。进料斗采用斜向导料结构，斗体侧壁倾斜角度大于塑料物料的自然休止角，投料后物料可以依靠自重顺利滑入两轴之间的咬合区域，不会在斗内出现架桥、积料的情况；斗体上沿做加宽翻边，避免投料时碎料从侧边溅出，适配人工整筐倒料或者输送带连续送料两种投料方式。

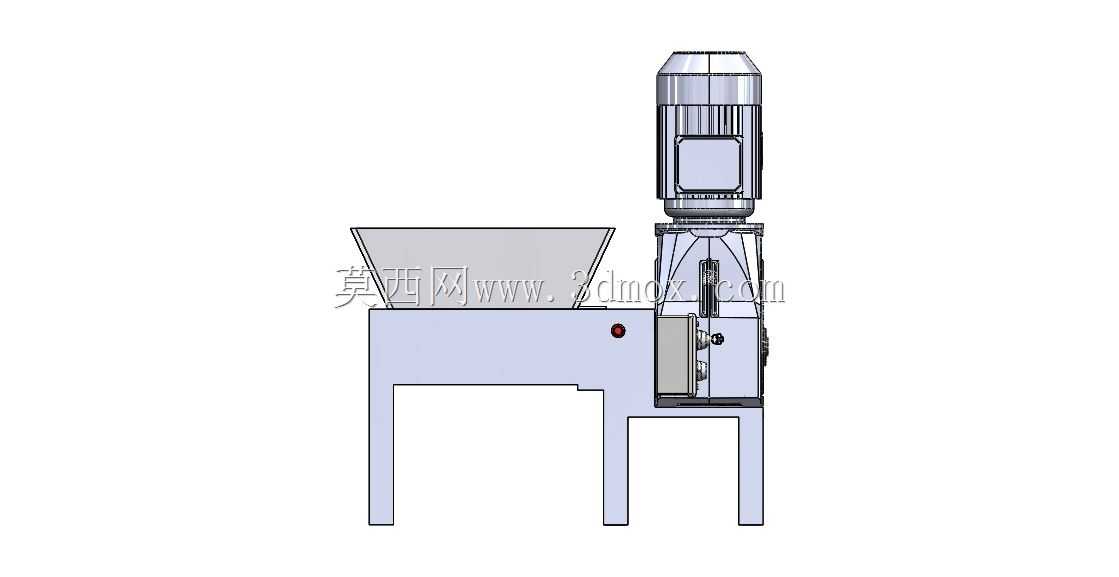

　　驱动部分的设计把电机竖直安装在破碎腔的端部机架上，电机输出端通过减速箱直接和破碎轴传动连接，省去了复杂的皮带张紧结构，传动链路更短，设备运行时的传动损耗更低，整体结构也更紧凑。破碎腔的壳体采用厚钢板焊接成型，腔体内侧对应刀盘的位置安装可更换的定刀与耐磨衬板，长期作业出现磨损后，可以拆开腔体检修门单独更换刀片与衬板，不需要整体更换破碎腔体，大幅降低后期维护成本。腔体下方为敞口排料结构，破碎完成的碎料依靠自重直接下落，下方可以放置接料袋、接料箱，也可以直接对接输送管道把碎料输送到后续清洗、造粒工序，排料通道无遮挡，不会出现湿料、软料堵料的问题。

　　从结构设计的细节来看，整机机架采用型钢焊接框架，四条支腿之间设置横向连接撑杆，强化机架整体刚性，破碎作业时双轴咬合物料产生的交变冲击载荷，可以通过框架整体分散传递到地面，减少设备运行时的晃动与共振。破碎轴的两端采用带座轴承支撑，轴承座固定在腔体外侧的机架面板上，轴承位置和破碎腔体之间设置密封挡料结构，避免破碎过程中的塑料碎屑、粉尘进入轴承内部，延长轴承的使用寿命。电机侧的安装座设置定位止口，保证电机、减速箱、破碎轴三者的同轴度，装配时不需要反复调校对齐，降低现场装配的难度。

　　针对塑料粉碎的实际工况，这套结构还做了多处适配性设计：剪切刀盘采用错落排布的方式，每一组刀盘的咬合点依次错开，设备运行时的载荷波动更小，不会出现多刀同时咬合导致的瞬时载荷尖峰，电机运行更平稳；腔体侧面设置检修观察口，日常巡检时可以直接打开观察内部刀片磨损情况，不需要完全拆解进料斗；整机的外露传动部分全部设置安全防护罩，投料区域的斗体高度符合人工操作的安全距离，作业时操作人员无法直接接触到内部旋转的刀轴，满足车间设备的安全防护要求。这类设备在实际产线中，既可以单独布置在废料回收区域，处理车间产生的塑料边角料、不合格注塑件，也可以作为塑料回收造粒生产线的前端粗碎设备，把大块废塑料破碎成符合后续研磨、清洗工序要求的小尺寸物料，双轴剪切的结构对含少量金属嵌件的废塑料、厚壁塑料块、柔性聚合物薄膜都有不错的适配性，不会像单轴粉碎机那样容易出现硬料卡机、软料缠轴的故障。建模时完整还原了机架支腿、焊接腔体、双轴刀组、减速电机、进料斗、检修门、轴承座、防护结构的全部装配关系，各部件的安装间隙、连接孔位、装配层级都按照实际焊接装配设备的逻辑搭建，结构工程师可以直接参考该布局调整不同处理产能的设备尺寸，选型人员也可以通过模型明确设备的占地边界、安装空间要求，提前完成车间布局规划。
