多管路立式液体储水填料罐体

　　该罐体结构面向小批量液体暂存、分配与填料接触处理场景，可用于实验工段、小型工艺循环系统、水处理单元或需要多路进出液的集成装置中。整体采用立式方形箱体布局，主体由透明可视的储液腔、顶部承载盖板、底部集中接管区以及侧向检测附件组成，结构表达重点集中在液位观察、管路排布、填料安装和外部接口边界上。

　　从实际用途看，这类罐体并不只是简单的盛水容器。顶部盖板布置有多组孔位、立柱和安装座，既可以容纳填料组件，也可作为搅拌、传感、加注或排气元件的安装基础。箱体内多根竖向杆件贯穿上下，形成规则的填料支撑或导流结构，使液体在罐内不是单纯静止储存，而是能够沿设定路径与填料接触，满足缓冲、均布、沉降、反应辅助或流程演示等需求。底部密集设置外伸接口，便于将罐内液体分别引出至泵、阀、检测仪表或下游管路，适合多支路并行试验和紧凑设备集成。

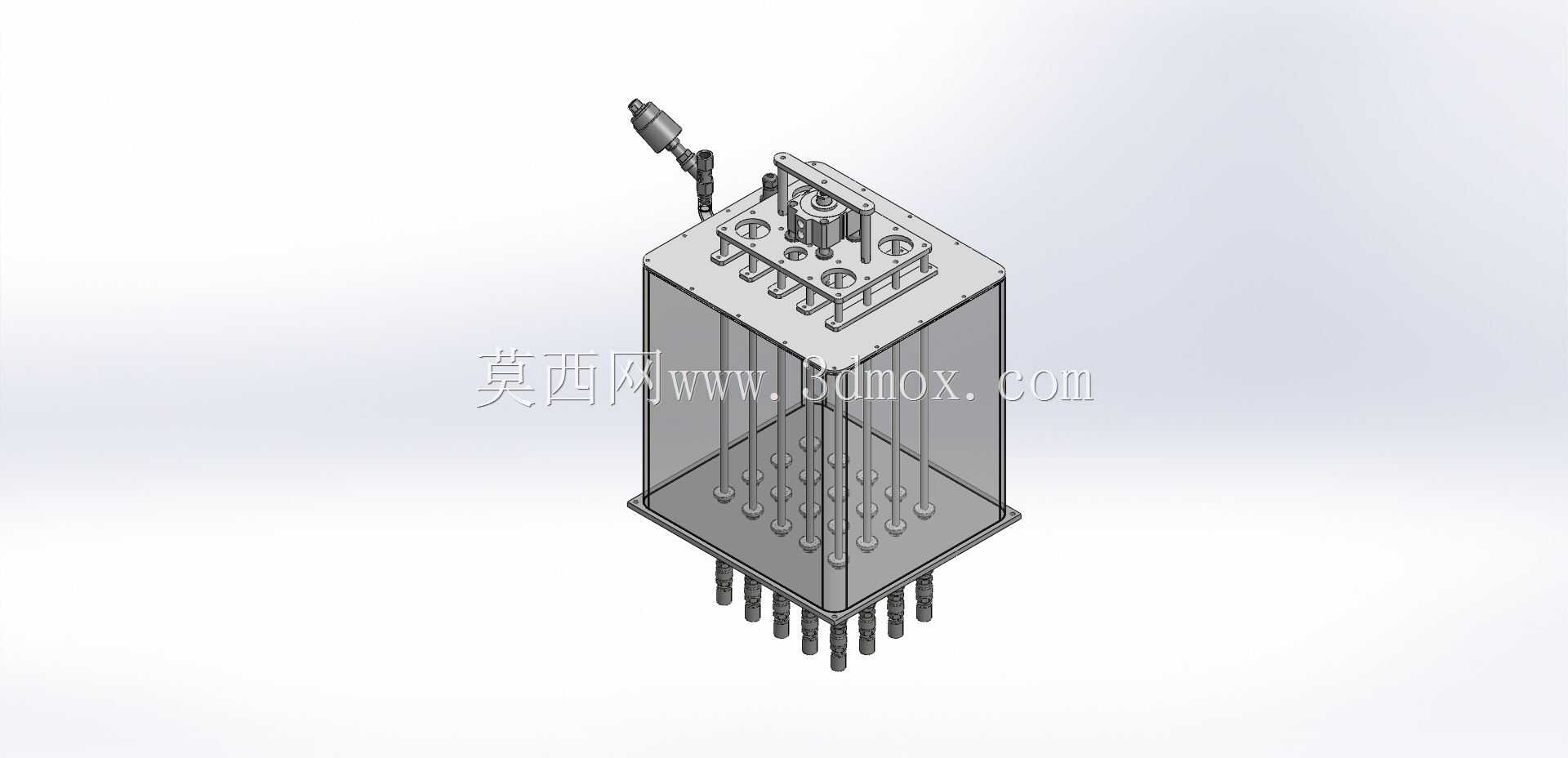

　　外形上，罐体主体近似长方体，直立布置，占地面积较小，高度方向承担主要储液容积。透明侧壁能够直接观察内部液位、填料状态和液体流动情况，这在调试阶段非常关键：操作人员可以判断各支路是否存在气阻、积液、偏流或排空不彻底的问题，也能快速确认填料是否松动、错位。顶部盖板略大于内腔轮廓，周边形成安装边，便于与箱体密封连接；盖板上的开孔位置按功能分区排布，中间区域承载主要组件，边缘孔位用于紧固、定位和辅助接管。

　　安装边界方面，底部多根管路向下伸出，布置设备时不能只按箱体底面投影预留空间，还需要在下方保留管路插拔、法兰或快装接头操作距离。若罐体采用支架固定，支撑点应落在箱体下部承力框架或底部加强位置，避免透明侧壁直接承受集中载荷。顶部侧向伸出的检测元件具有一定外挑尺寸，设备外围应留出检修和旋转空间，防止与管线、护罩或机架发生干涉。整机接入系统时，进出口管路应设置合理支撑，减少软管或细管对罐底接头产生的持续弯矩。

　　设计思路上，模型把储液腔、功能盖板和多路接口拆分为清晰的结构层次。箱体负责容积与密封，盖板负责元件安装与维护开启，底部接管区负责流体分配，内部竖杆负责填料定位或流道组织。这样的拆分有利于后期改型：当处理介质、流量或支路数量变化时，可以在保持主体容积不变的情况下调整盖板孔位、接管数量和内部杆件间距。对于需要频繁清洗或更换填料的工况，顶部可拆盖板能够提供较大的操作开口；对于以观察和教学演示为主的场景，透明外壳则能显著提升结构可读性。

　　结构细节中，顶部元件并非随意堆置。安装座、孔板和竖向杆件之间存在明确对应关系，说明内部组件需要通过盖板定位，并在下部形成固定或支撑。底部接口呈阵列式排列，有利于统一管路方向和编号，降低装配时接错支路的概率。侧向附件靠近罐体上部安装，适合监测液位、温度或压力等参数，其位置避开了主要开盖区域，检修时不必拆卸全部管路。

　　在工程建模时，需要重点控制三类关系：一是箱体壁板与盖板、底板之间的密封面连续性，避免开孔后出现干涉或薄弱边；二是内部竖杆与上下孔位的同轴度，保证填料组件能够顺利装入；三是底部外伸管路的间距，既要满足接头安装，也要给扳手、卡箍或软管弯曲留下空间。若后续转入加工，透明部分可根据介质特性选用有机玻璃、透明PVC或其他耐蚀材料，承重盖板和底座则宜采用金属或加强工程塑料，并在密封面处设置垫槽或压紧结构。

　　该模型的价值在于把储液、填料、多路分配和观测功能集中在一个紧凑罐体内，结构逻辑清楚，接口关系明确，适合作为小型液体处理设备、实验台架或工艺演示装置的三维设计参考。
